সিএনসি লেজার লাইট পোল ডোর কাটিয়া মেশিন মডেল এলডিসি-350/2000

নাম

সিএনসি লেজার লাইট পোল ডোর কাটিয়া মেশিন মডেল এলডিসি-350/2000

ব্র্যান্ড নাম: CMC
Model Number: এলডিসি -350/2000
MOQ: ১টি সেট
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: এল/সি, টি/টি
সরবরাহের ক্ষমতা: নির্দিষ্ট প্রয়োজন অনুযায়ী
বিস্তারিত তথ্য
পণ্যের বর্ণনা
বিস্তারিত তথ্য
উৎপত্তি স্থল:
উক্সি, জিয়াংসু, চীন
প্যাকেজিং বিবরণ:
সামুদ্রিক ও অভ্যন্তরীণ পরিবহন উভয়ই কনটেইনার পরিবহনের জন্য উপযুক্ত
যোগানের ক্ষমতা:
নির্দিষ্ট প্রয়োজন অনুযায়ী
বিশেষভাবে তুলে ধরা:

লেজার লাইট পোল ডোর কাটিং মেশিন

,

সিএনসি হালকা মেরু দরজা কাটিয়া মেশিন

পণ্যের বর্ণনা

সিএনসি লেজার হালকা মেরু দরজা কাটিয়া মেশিন, মডেল: এলডিসি -350/2000

数控激光路灯杆电门切割机, 型号: এলডিসি -350/2000

(适合圆杆, round রাউন্ডের জন্য, শঙ্কু মেরু, অষ্টভুজ মেরু, বহুভুজ মেরু)



আবেদন: 应用

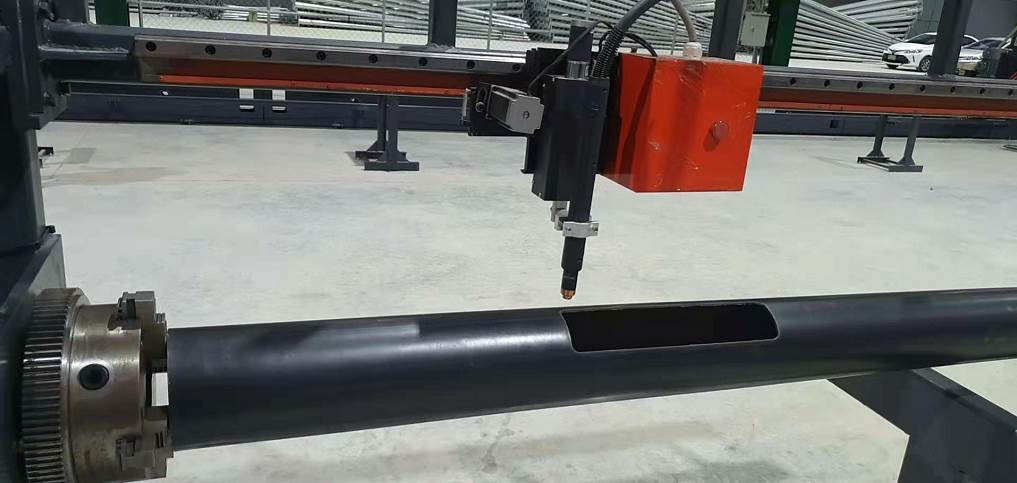

এটি শঙ্কু মেরু, বৃত্তাকার মেরু, অষ্টভুজ হালকা মেরু দরজা সিএনসি কাটিয়া, কাটার আকৃতি কম্পিউটার দ্বারা ডিজাইন করা যে কোনও অঙ্কন হতে পারে।

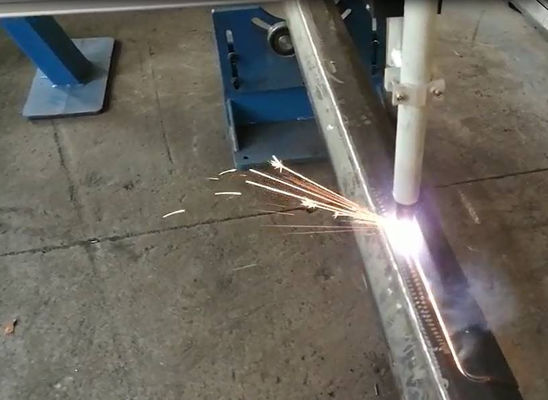

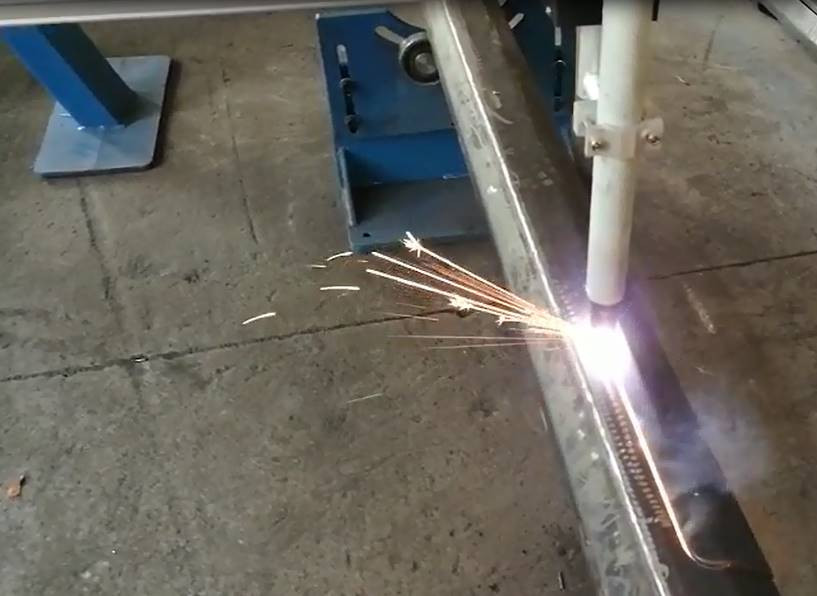

কাটিয়া উত্সটি স্বয়ংক্রিয় লেজার। সুতরাং কাটার গতিটি অনেক দ্রুত হবে এবং কাটিয়া প্রান্তের গুণমানটি আরও ভাল তবে প্লাজমা এবং শিখা কাটা।

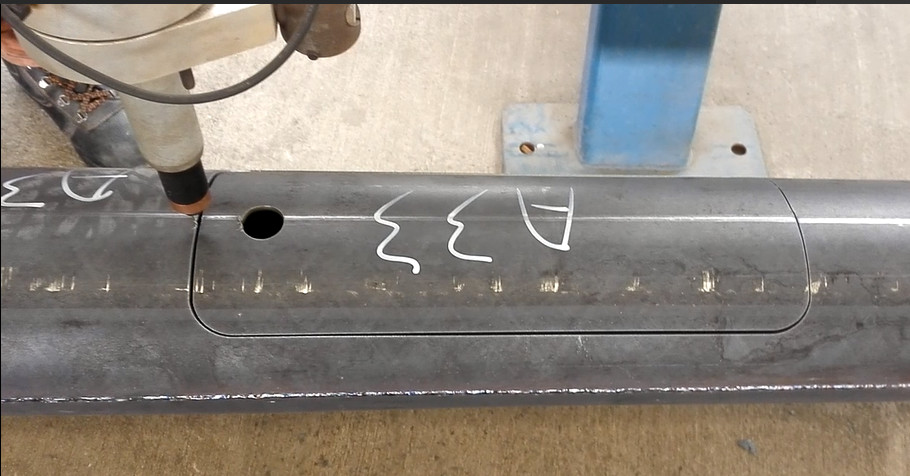

মূল বিষয়টি, লেজার কাটার উপায় ব্যবহারের কারণে, কাটিয়া ফাঁকটি তুলনামূলকভাবে ছোট এবং কাটা টুকরোগুলি সাধারণত দরজার কভার হিসাবে ব্যবহৃত হয়।

适用于圆锥形杆, 圆杆, 八角形灯杆电门的数控切割, 切割形状可以是任何电脑 ক্যাড 可以绘制的图形都可以通过随机附带的专用软件来切割।

切割源是自动激光, 因此切割速度会很快, 并且切口光滑圆整, 切口质量比等离子和火焰切割更好।

由于使用激光的切割方式, 切割缝隙比较小, 一般割下的件, 作为门盖使用।



প্রধান প্যারামিটার: 主要技术参数

নং নং আইটেম প্যারামিটার
1 মেরু উপাদান 杆子材质 ইস্পাত 钢
2

সর্বোচ্চ দৈর্ঘ্য কাটা, এক্স অক্ষ

最大切割长度, x 轴

 2000 মিমি (একবার স্ট্রোক কাটার জন্য)
3

ঘূর্ণন কোণ, একটি অক্ষ

旋转角度, এ 轴

 যে কোনও কোণ 0 ~ 360 ডিগ্রি
4 ন্যূনতম পাইপ বাইরের ব্যাস最小杆子直径 60
5 সর্বোচ্চ পাইপবাইরের ব্যাস 最大杆子直径 350
6 মেরু সর্বাধিক ওজন 最大杆子重量 350 কেজি
7 সর্বাধিক মেরু দৈর্ঘ্য 最大杆子长度 12 মি, 14 মি
8 সিএনসি নিয়ন্ত্রণ সিস্টেম 数控系统

方菱异形管数控系统 l6000

Fangling l6000
9 ফাইবার লেজার উত্স 激光光源

锐科激光器

রায়কাস 3 কেডব্লিউ
10 লেজার কাটিং টর্চ 激光头 ই করুন 2.0
11 লেজার উচ্চতা অ্যাডজাস্টার 激光调高器 আইএইচসি 100 বি
12 লেজার উচ্চতা সামঞ্জস্য সিস্টেম 激光升降模组 এমএস-জে 150
13 লেজার কুলিং ডিভাইস 激光冷水机 এইচএল -2000-কিউজি 2/2
14

建议使用气体, 氧气

কাটা গ্যাসের পরামর্শ: ও 2

 ও 2
15

বেধ এবং গতি কাটা

切割厚度和速度参考

 见附件
16 কাটা ব্যবধান প্রায় 0.3-0.5 মিমি
17 প্রধান মোটর/ব্র্যান্ড 电机 সার্ভো মোটর 伺服
18 অক্ষ অক্ষ 控制轴 3 অক্ষ, এক্স, এ, জেড 3 轴数控, এক্স, এ, জেড
19

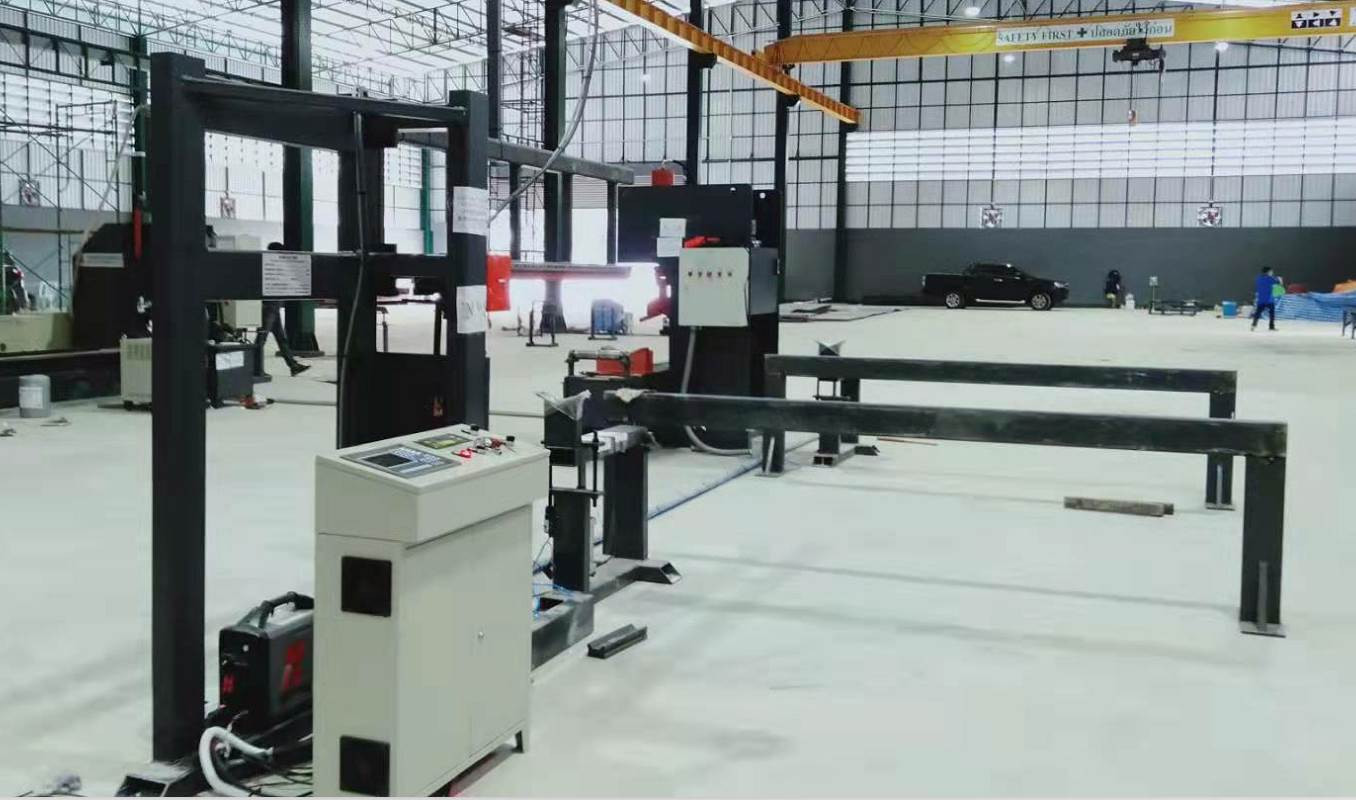

ওয়ার্কিং মোড: অ্যাসেম্বলি লাইন টাইপ হিসাবে, বাম দিকে এবং ডানদিকে, এক উপায় উত্পাদনের দিকনির্দেশ

工作形式: 流水线型式, 左进右出, 一个生产方向

 কাটার জন্য অপেক্ষা করা এই মেরুটি এক সারিতে মেশিনের একপাশে স্থাপন করা হবে এবং সেই সমাপ্ত মেরুটি একের পর এক মেশিনের অন্য দিকে সরানো হবে। শ্রম সঞ্চয়, দ্রুত লাডিং 安定 আনলোডিং 等待切割的, 成一排在机器一边, 切割完成的, 移动到机器的另外一边, 成一排। 省人工, 上下杆速度快।
20 পরিবেশগত তাপমাত্রা 环境温度 0-45 ℃
21 আর্দ্রতা 湿度 <90%, কোনও ঘনত্ব নেই 无凝结
22 পারিপার্শ্বিক 周边环境 বায়ুচলাচল, কোনও বড় শেক নেই, 通风, 无大的震动
23

ইনপুট ভোল্টেজ 输入电压

(ক্রেতার দেশের ভোল্টেজের প্রয়োজনীয়তা অনুসারে করা যেতে পারে))

可以按照客户方的国家电压提供

单相 একক ফেজ, 220 ভি, 50Hz

三相 তিনটি পর্যায়, 380 ভি, 50Hz





বেধ এবং গতি কাটা

切割厚度和速度参考

厚度 মিমি

বেধ

切割气体

গ্যাস

切割速度 এম/মিনিট

কাটা গতি

功率 ডাব্লু

শক্তি

气压 বার

গ্যাস চাপ

切割高度 মিমি

অগ্রভাগের উচ্চতা
2 ও 2 5.5-6.5 3000 0.7 ~ 0.9 0.4
3 ও 2 3.8-4.5 3000 0.7 ~ 0.9 0.4
4 ও 2 3.3-3.6 3000 0.7 ~ 0.9 0.4
5 ও 2 3-3.3 3000 0.5 ~ 0.7 0.4
6 ও 2 2.9-3.1 3000 0.5 ~ 0.7 0.4
8 ও 2 1.2 ~ 1.3 3000 0.7 ~ 0.9 0.4
10 ও 2 1.1 ~ 1.2 3000 0.7 ~ 0.9 0.4
12 ও 2 0.9 ~ 1.0 3000 0.9 ~ 1.1 0.4





সিএনসি কন্ট্রোল সিস্টেম fangling l6000

方菱异形管数控系统 l6000

আইএমসি 6610

运动控制器



আইএমসি 6610

মোশন কন্ট্রোলার



电机控制

মোটর নিয়ন্ত্রণ



6 路高速脉冲输出伺服驱动器, 位置模式, 最高频率 3MHz,

含焦点轴控制, 包含 6 路编码器反馈 路编码器反馈

6-ওয়ে হাই-স্পিড পালস আউটপুট সার্ভো ড্রাইভার, পজিশন মোড, সর্বাধিক ফ্রিকোয়েন্সি 3MHz,

ফোকাল অক্ষ নিয়ন্ত্রণ এবং 6 ওয়ে এনকোডার প্রতিক্রিয়া সহ

每轴独立伺服报警和使能

প্রতিটি অক্ষের স্বতন্ত্র সার্ভো অ্যালার্ম থাকে এবং ফাংশন সক্ষম করে

运动控制性能

গতি নিয়ন্ত্রণ কর্মক্ষমতা



控制周期 1 মিমি

নিয়ন্ত্রণ চক্র: 1 এমএস

এস 型加减速

এস-আকৃতির ত্বরণ এবং হ্রাস

贝塞尔曲线拟合算法

বেসেল কার্ভ ফিটিং অ্যালগরিদম

激光控制信号

লেজার নিয়ন্ত্রণ সংকেত



2 路 pwm 信号, 可选择 24V 或 5V

2 ওয়ে পিডব্লিউএম সিগন্যাল, 24 ভি বা 5 ভি

4 路 DA0 ~ 10V 模拟量输出 模拟量输出

4 ওয়ে ডিএ 0 ~ 10 ভি অ্যানালগ আউটপুট

总线接口

বাস ইন্টারফেস

 2*আরএস 232,2*আরএস 485,1*আরএস 422,2*ক্যান

网络接口

নেটওয়ার্ক ইন্টারফেস

 2*আরজে 45

Io 信号

আইও সিগন্যাল

32 路输入, 含轴限位输入口, 低有效।

অক্ষের সীমা ইনপুট ইন্টারফেস সহ 32 ওয়ে ইনপুটগুলি কম কার্যকর।

32 路输出, 高有效

32 উপায় আউটপুট, উচ্চ কার্যকর

供电

শক্তি

直流 24 ভি, 3 এ

ডিসি 24 ভি, 3 এ

系统工作环境

কাজের শর্ত



温度 -20 ℃至 +60 ℃；相对湿度 0-95% 无凝结

তাপমাত্রা পরিসীমা: -20 ℃ থেকে +60 ℃;

আপেক্ষিক আর্দ্রতা 0-95%

কোন ঘনত্ব নেই

আইএইচসি 100 বি

激光调高器



আইএইচসি 100 বি

লেজার উচ্চতা অ্যাডজাস্টার



电机控制

মোটর নিয়ন্ত্রণ

模拟量伺服驱动器, 速度模式

অ্যানালগ সার্ভো ড্রাইভার, স্পিড মোড

Io 信号

আইও সিগন্যাল

上下限位 + 2 路输入 + 2 路输出

উপরের এবং নিম্ন সীমা + 2 ওয়ে ইনপুট + 2 উপায় আউটপুট

接口

ইন্টারফেস

和轴卡网络通讯

অক্ষ কার্ড নেটওয়ার্কের সাথে যোগাযোগ করুন

供电

শক্তি

直流 24 ভি, 2 এ

ডিসি 24 ভি, 2 এ



单腔光纤激光器

লেজার জেনারেটর: রায়কাস 3 কেডব্লিউ

光学特性 অপটিক্যাল বৈশিষ্ট্য



功率 শক্তি 3000 ডাব্লু
波长范围 তরঙ্গদৈর্ঘ্য 1080 ± 10 এনএম
光纤芯径 আউটপুট ফাইবার কোর ব্যাস 25μm /50μm
光缆长度 কেবল দৈর্ঘ্য 12 মি 或定制/12 মি বা কাস্টমাইজড
输出连接器 মরীচি বিতরণ কিউবিএইচ 或定制/কিউবিএইচ বা কাস্টমাইজড
指示光 গাইড মরীচি 红色/লাল
工作模式 অপারেশন মোড 连续或调制/অবিচ্ছিন্ন বা মোডুলেটেড
偏振方向 মেরুকরণ 随机/এলোমেলো
输出功率稳定度 (25 ℃) পাওয়ার স্থিতিশীলতা ± ± 1.5% (2 ঘন্টা)
功率调节范围 পাওয়ার অ্যাডজাস্টমেন্ট স্কোপ 10%-100%
最大调制频率 সর্বোচ্চ। মড্যুলেশন ফ্রিকোয়েন্সি 5kHz
机械尺寸及重量
重量 ওজন ＜ 35 কেজি
机身外形尺寸 আউটলাইন বৈশিষ্ট্য 80 মিমি*402 মিমি*346 মিমি
电学特性
电压 ভোল্টেজ 220 ± 20V, এসি, পিই, 50/60Hz
功耗 বিদ্যুৎ খরচ 6.0 কিলোওয়াট
控制方式 নিয়ন্ত্রণ ইন্টারফেস আরএস 232
水冷参数
制冷量需求 মিনি। জল শীতল ক্ষমতা 4.5 কিলোওয়াট
设置温度 তাপমাত্রা সেটিংস

25 ℃ (激光模块, লেজার মডিউল), 30 ℃ (কিউবিএইচ)
水管尺寸 (外径) শীতল টিউব আকার (বাহ্যিক) Φ12 মিমি
冷却水流量 শীতল জল প্রবাহ > 20 এল/মিনিট

কিউবিএইচ 冷却水流量

শীতল জলের কিউবিএইচ স্রাব

 1.5 ~ 2.0L/মিনিট
