রোবট বেস প্লেট ওয়েল্ডিং এবং ডোর কাটিং কম্বিনেশন মেশিন

রোবট বেস প্লেট ওয়েল্ডিং এবং ডোর কাটিং কম্বিনেশন মেশিন

মডেল: RW-DC120/300

আবেদন:

ঢালাই সিস্টেম হালকা মেরু বেস প্লেট ঢালাই উত্পাদন জন্য প্রয়োগ করা হয়.রোবট এবং ঢালাই শক্তির মধ্যে রিয়েল টাইম যোগাযোগের মাধ্যমে, ভাল মানের ওয়েল্ডিং সীম অর্জনের জন্য বিভিন্ন ঢালাই অবস্থান অনুযায়ী।

এই মেশিনের রাস্তার আলোর খুঁটি তৈরিতে ছয়টি প্রধান অ্যাপ্লিকেশন রয়েছে, নিম্নরূপ:

• মেরু নীচের সিএনসি কাটা সমতল,
• নীচের প্লেটের অবস্থান এবং সমাবেশ,
• নীচের প্লেট এবং মেরু মধ্যে ভিতরের এবং বাইরের seams ঢালাই,
• বেস প্লেট স্টিফেনার ঢালাই,
• CNC বৈদ্যুতিক দরজা কাটা
• দরজা ফ্রেম ঢালাই

শঙ্কুযুক্ত খুঁটি, বৃত্তাকার খুঁটি, অষ্টভুজাকার খুঁটি, বহুভুজ খুঁটি, সমান ব্যাসের খুঁটির জন্য উপযুক্ত

প্রধান পরামিতি:

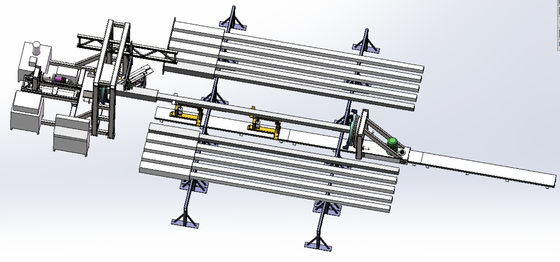

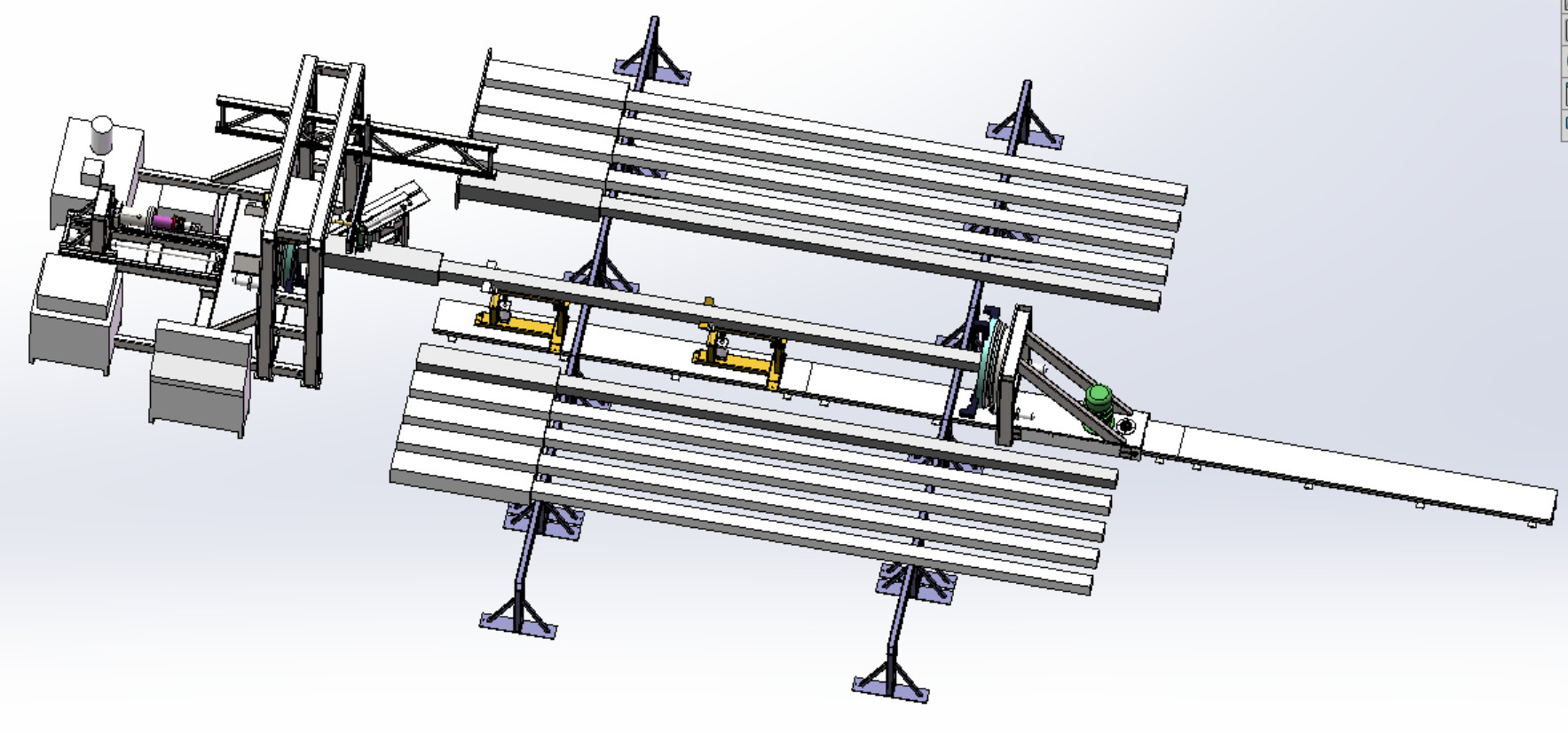

সাধারণ বিন্যাস নিম্নরূপ:

মালিকানা বৈশিষ্ট্য:

1. এই মেশিনটি ছয়টি ফাংশনকে সংহত করে, যা একটি লোডিং এবং আনলোডিংয়ে সম্পন্ন করা যেতে পারে।CNC মেরু নীচের ফ্ল্যাট কাটা, বেস প্লেটের অবস্থান এবং সমাবেশ, বেস প্লেট এবং পোলের মধ্যে অভ্যন্তরীণ এবং বাহ্যিক ঢালাই, নীচের প্লেট স্টিফেনারের ঢালাই, বৈদ্যুতিক দরজা কাটা এবং দরজার ফ্রেমের ঢালাই।উপাদান প্রবাহ এবং স্বাধীন প্রক্রিয়ার মধ্যে লোড এবং আনলোড সময় ব্যাপকভাবে হ্রাস করা হয়, এবং উত্পাদন স্থান সংরক্ষণ করা হয়.
2. মেরু সম্প্রসারণ ফাংশনের সাথে, বেস প্লেট এবং মেরুটির অভ্যন্তরীণ গর্তের মধ্যে ব্যবধান দূর করুন এবং স্বয়ংক্রিয় ঢালাইকে মসৃণভাবে উপলব্ধি করুন
3. স্বয়ংক্রিয় বসানো এবং stiffener এর ঢালাই ফাংশন সঙ্গে
4. এটি জাপানি কাওয়াসাকি হেভি ইন্ডাস্ট্রিজ রোবটকে ভালো অপারেবিলিটি এবং চমৎকার মানের সাথে গ্রহণ করে।
5. বিখ্যাত ঢালাই শক্তি উৎস, ভাল ঢালাই সীম গুণমান এবং উচ্চ ঢালাই দক্ষতা গ্রহণ
6. অবস্থানকারীর একটি বড় বাঁক কোণ রয়েছে, যা সবচেয়ে যুক্তিসঙ্গত কোণ ঢালাই উপলব্ধি করতে পারে
7. সুন্দর ঢালাই আকৃতি এবং উচ্চ নির্ভরযোগ্যতা
8. হালকা মেরু দরজার CNC কাটিং, কাটিংয়ের আকৃতি বৃত্ত, বর্গক্ষেত্র, আয়তক্ষেত্র, ডিম্বাকৃতি ইত্যাদি হতে পারে। কম্পিউটার CAD দ্বারা আঁকা যেকোন গ্রাফিক্স মেশিনের সাথে আসা বিশেষ সফ্টওয়্যার দ্বারা কাটা যেতে পারে।
9. কাটিয়া উৎস স্বয়ংক্রিয় প্লাজমা, তাই কাটিয়া গতি খুব দ্রুত হবে, এবং কাটা মসৃণ এবং বৃত্তাকার হবে
10. হাইপারথার্ম পাওয়ারম্যাক্স প্লাজমা সোর্স এবং কাটিং বন্দুক ব্যবহার করার কারণে, কাটার ফাঁক তুলনামূলকভাবে ছোট, এবং কাটা টুকরা দরজা কভার হিসাবে ব্যবহার করা যেতে পারে
11. বৈদ্যুতিক দরজা কাটার পরে, যদি দরজার ফ্রেমটি ঢালাই করার প্রয়োজন হয়, রোবট দরজার ফ্রেমের স্বয়ংক্রিয় ঢালাই সম্পূর্ণ করতে পারে।এবং দরজার ফ্রেম ঢালাই লেজার পজিশনিং ফাংশন দিয়ে সজ্জিত করা প্রয়োজন
12. পুরো মেশিনটি একমুখী সমাবেশ লাইনের আকারে ডিজাইন করা হয়েছে।খুঁটিগুলি মেশিনের বাম পাশে স্তুপীকৃত।অপারেটর ঢালাই সম্পূর্ণ করার জন্য এক এক করে ডানদিকে যেতে পারে এবং ঢালাই করা খুঁটিগুলি ডানদিকে স্ট্যাক করা হয়।মেরুটি নড়াচড়া করে এবং উঠে যায়, কোন ক্রেনের প্রয়োজন হয় না এবং অপারেটরের শ্রমের তীব্রতা কম
13. অনেক শ্রম খরচ বাঁচান
14. সারাদিনের দীর্ঘ সময়ের কাজের সাথে মানিয়ে নিতে পারে

বিকল্প আইটেম:

ডোর কাটিং প্লাজমা: হাইপারথার্ম পাওয়ারম্যাক্স 45, সাজেশন ম্যাক্স।বেধ 8 মিমি।বিকল্প: হাইপারথার্ম পাওয়ারম্যাক্স65, সাজেশন ম্যাক্স।বেধ 12 মিমি।

সর্বাধিক মেরু ব্যাস 400 মিমি, এবং বর্গাকার টিউব সর্বাধিক আকার 350x350, বৈদ্যুতিক চক ভিতরের ব্যাস 620 মিমি, 5G ভারী মেরু (500 কেজি হিসাবে) জন্য উপযুক্ত, বেস প্লেট সর্বাধিক।ব্যাস 700 মিমি, বা বর্গক্ষেত্র বেস প্লেট 700x700 মিমি

3. সমতল সারফেস টাইপ কাটিং + পাইপ টাইপ কাটিং (4 অক্ষ)

4. বর্গাকার টিউবে, একপাশে 2 টি স্টিফেনার আছে।একটি স্টিফেনার ডিভাইস প্রয়োজন, যা উপরে এবং নীচে সরানো যেতে পারে, স্টিফেনারের বিভিন্ন অবস্থানের জন্য উপযুক্ত
5. লেজার পজিশনিং ফাংশন অংশগুলির অবস্থান এবং আকার ঢালাই করার জন্য কনফিগার করা হয়েছে।ধারাবাহিকতা খারাপ, প্রায় 1 মিমি এর বেশি।যেহেতু ক্রয়কৃত দরজার ফ্রেমের একই আকার ভিন্ন, তাই ঢালাই করা দরজার ফ্রেমটি লেজার পজিশনিং ফাংশন দিয়ে সজ্জিত করা উচিত।
6. যদি ছোট প্রান্তের অবস্থানটি একটি বর্গাকার টিউব হয়, তবে ছোট শেষ সমর্থনটি ঘোরানো যাবে না এবং সমর্থনের ধরণটি পরিবর্তন করা দরকার।কাটা এবং ঢালাইয়ের সঠিকতা উন্নত করতে 12-মিটার গাইড রেল এবং ছোট প্রান্তের চলমান সমর্থন যোগ করুন।এটি বৃত্তাকার খুঁটি, বর্গাকার টিউব এবং অষ্টভুজাকার খুঁটির জন্য উপযুক্ত।ছোট শেষ সমর্থন হল সার্ভো সিঙ্ক্রোনাস ঘূর্ণন।এইভাবে, একটি টুলিং ফিক্সচার তৈরি করার আর প্রয়োজন নেই যা বর্গাকার থেকে বৃত্তাকারে পরিণত হয়।
7. মেরু নীচে সম্প্রসারণ টুল
8. স্টিফেনার টুল
9. রোবট ঢালাই জন্য খুচরা যন্ত্রাংশ
10. প্লাজমা কাটার জন্য খুচরা যন্ত্রাংশ
11. নেটওয়ার্কযুক্ত উত্পাদন ডেটা সিস্টেম, মেশিনটি গ্রাহক কর্মশালায় ইন্টারনেটের সাথে সংযুক্ত,

ফাংশন (1):

উত্পাদন পরিচালনার ডেটা সরবরাহ করতে পারে: সময়মত শক্তি, ঢালাই সময়, কাটার সময়, ঢালাই না করার সময়, উত্পাদন পরিমাণ ইত্যাদি

ফাংশন (2):

মেশিনটি ইন্টারনেটের সাথে সংযুক্ত হওয়ার পরে, মেশিন সরবরাহকারী গ্রাহককে দূরবর্তী ত্রুটি নির্ণয় এবং দূরবর্তী পরামিতি সমন্বয়ে সহায়তা করতে পারে।গ্রাহকদের দ্রুত উৎপাদন পুনরায় শুরু করার জন্য সুবিধাজনক।

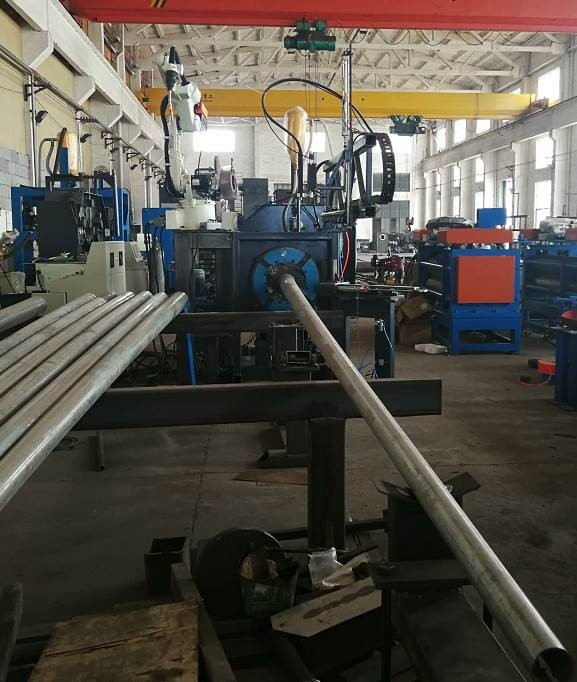

অনুরূপ ছবি

রোবট ওয়েল্ডিং সিস্টেম

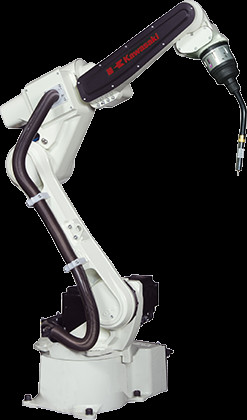

1.কাওয়াসাকি রোবট BA006N (জাপানি ব্র্যান্ড)

বিএ সিরিজ হল রোবটগুলির একটি সিরিজ যা বিশেষভাবে ঢালাইয়ের জন্য তৈরি করা হয়েছে।এটা বিশেষভাবে ঢালাই জন্য ডিজাইন করা হয়.এটি পরিচালনা করা সহজ এবং সহজ শিক্ষণ অপারেশনের মাধ্যমে দক্ষ ঢালাই অপারেশন অর্জন করতে পারে।একটি টাচ এলসিডি কালার ডিসপ্লে স্ক্রিন চমৎকার ভিজ্যুয়াল ইফেক্ট এবং সহজ অপারেশন সহ শিক্ষাদানের ডিভাইসে ইনস্টল করা আছে।রোবট ওয়েল্ডিং মেশিনের শুধুমাত্র একটি তারের সংযোগ প্রয়োজন, স্টোরেজের ঢালাই অবস্থার শ্রেণীবিভাগ করতে পারে এবং একটি কী কল।

Kawasaki BA সিরিজের রোবট E01 কন্ট্রোল ক্যাবিনেট, কমপ্যাক্ট আকৃতি, উপযুক্ত অপারেশন সিস্টেম, সমৃদ্ধ ফাংশন, সহজ রক্ষণাবেক্ষণ এবং উচ্চ মাপযোগ্যতা ব্যবহার করে।6.5 ইঞ্চি রঙিন এলসিডি স্ক্রিন, টাচ স্ক্রিন 640 x 480 পিক্সেল।ব্যাকলাইটিং ব্যবহার করা হয় যাতে এলসিডি স্ক্রিন সহজে দেখা যায়।অপারেটিং সিস্টেম উইন্ডোজ সিই গ্রহণ করে।ড্রপ-ডাউন মেনু উইন্ডো প্রদর্শনের জন্য ব্যবহার করা হয়, যা সম্পাদনা প্রক্রিয়াকে সহজ এবং সহজ করে তোলে

কর্মের পরিসীমা

ঢালাই টর্চের পরিচিতি সংঘর্ষ প্রতিরোধক

350 ওয়েল্ডিং টর্চ সিস্টেম হল একটি CO2 ঢালাই টর্চ, যা সাধারণত এশিয়ায় আর্ক ওয়েল্ডিংয়ের জন্য ব্যবহৃত হয়।

প্রতিস্থাপনযোগ্য বন্দুক নেক ওয়েল্ডিং বন্দুক সিস্টেমে উচ্চ রেটযুক্ত মান এবং উচ্চ শুল্ক চক্রের সুবিধা রয়েছে: বুদ্ধিমান ইন্টারফেস দ্রুত রক্ষণাবেক্ষণ এবং পুনরাবৃত্তিযোগ্য পজিশনিং ফাংশন উপলব্ধি করতে পারে এবং ডাউনটাইম ছোট করতে পারে

ওয়েল্ডিং বন্দুক সিস্টেমে বিভিন্ন ধরণের বন্দুকের ঘাড় এবং ধারক রয়েছে যা থেকে বেছে নেওয়ার জন্য সমস্ত সাধারণ মেশিন জয়েন্টগুলির জন্য।

সুবিধা

(1) সাধারণ এশিয়ান CO2 ঢালাই নকশা

(2) প্রতিস্থাপনযোগ্য বন্দুকের ঘাড় সরঞ্জামের ডাউনটাইমকে ছোট করতে পারে এবং রক্ষণাবেক্ষণ ও মেরামতের খরচ কমাতে পারে

(3) সর্বোত্তম তাপমাত্রা বৈশিষ্ট্য পরা অংশ দীর্ঘ সেবা জীবন নিশ্চিত

(4) উচ্চ-মানের তারের সমাবেশগুলি সিস্টেমের দীর্ঘ পরিষেবা জীবন নিশ্চিত করে

(5) রাগড ঢালাই টর্চ গঠন উচ্চ সংঘর্ষ স্থায়িত্ব অর্জন করতে পারেন
