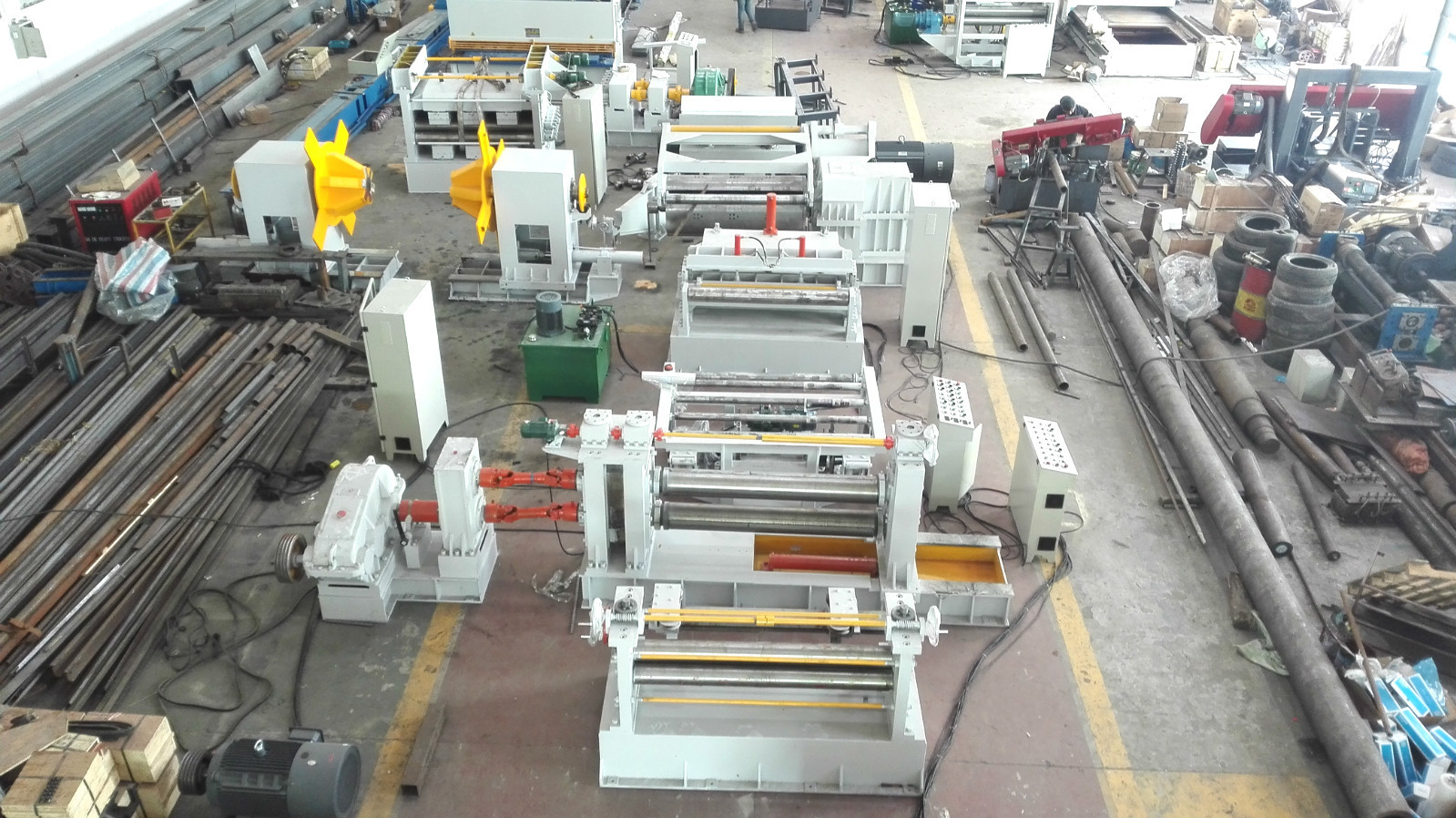

৭৬০ মিমি ৩ মিটার/মিনিট ৬x২০০০ কয়েল স্লিটিং মেশিন

6x2000 508mm-760mm ইস্পাত কয়েল কাটা লাইন

বর্ণনাঃশৃঙ্খলাবদ্ধ উৎপাদনধাতব প্লেট ডিকোলিং,ছাঁটাইএবংমোড়ানোবিভিন্ন ভলিউমে প্রয়োজনীয় প্রস্থের কয়েল প্লেট। ঠান্ডা এবং গরম ঘূর্ণিত কার্বন স্টিল,সিলিকন স্টিল,টিনপ্লেট,স্টেইনলেস স্টীল এবং সব ধরনের ধাতু প্লেটের পৃষ্ঠের প্লেইটিং পরে. স্লিটিং লাইন পিএলসি নিয়ন্ত্রণ, মানব-মেশিন ইন্টারফেস, একটি উচ্চ ডিগ্রী স্বয়ংক্রিয়তা অনুযায়ী,সহজ অপারেশন এবং নির্ভরযোগ্য।

সমস্ত ডিভাইসের বিবরণঃ

1হাইড্রোলিক কয়েল লোডিং ডলি

এই ডলি স্টিলের কয়েল বহন করতে পারে এবং এটি উপরে এবং নীচে সরানো.Four-wheel গাইড রেল হাঁটা, উপরে এবং নীচে জলবাহী সিলিন্ডার দ্বারা সম্পন্ন করা হয়,ডলি চালানো মোটর এবং গিয়ারবক্স হ্রাসকারী দ্বারা শেষ হয়.

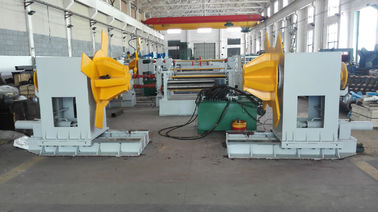

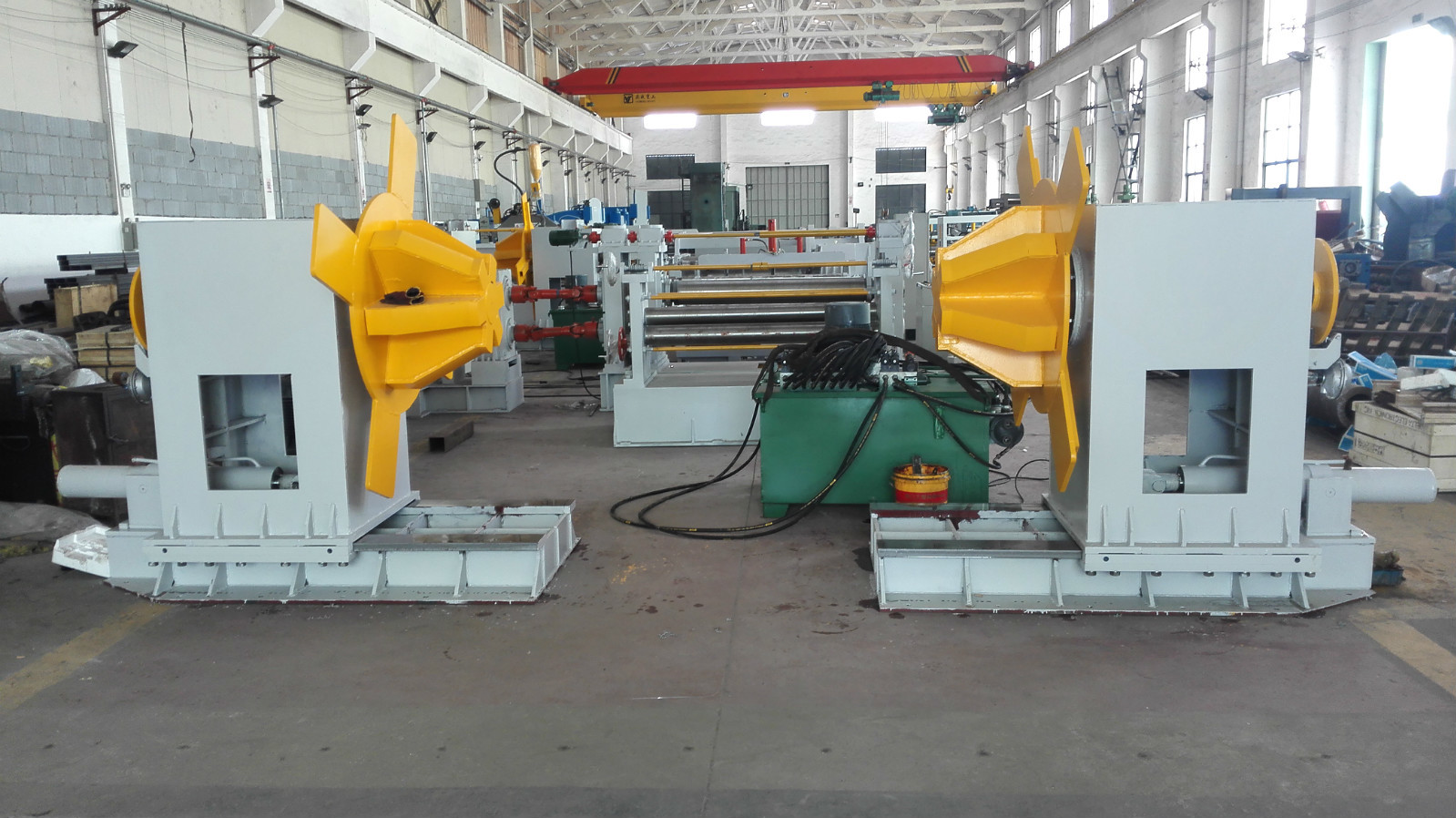

2হাইড্রোলিক ডিকোলার

ডাবল-হেড ছাতা প্রকার, যার মধ্যে রয়েছেঃবাম এবং ডান ইউনিট,

খোলা এবং বন্ধঃ হাইড্রোলিক

এটিতে গাইড স্টাইলের বেস, ক্রেট, আটকানো প্রক্রিয়া, ডিকুইলিং শ্যাফ্ট এবং ছাতা টাইপ ডাবল-হেড রয়েছে।

ডেকোয়িলার বাম থেকে ডানে সরে যেতে পারে এবং একই সাথে কেন্দ্রীভূত হতে পারে।

3হালকা টাইপ হাইড্রোলিক প্রেস-গাইড, ফালি মাথা, ওপেনার, চপল প্রক্রিয়াঃ

এটিতে ফ্রেম-স্টাইলের বেস, হাইড্রোলিক প্রেস-গাইড আর্ম, হাইড্রোলিক ফালি-হেড প্রক্রিয়া, হাইড্রোলিক ওপেনার প্রক্রিয়া, হাইড্রোলিক পিনচিং প্রক্রিয়া ইত্যাদি রয়েছে।

3.১ হাইড্রোলিক প্রেস-গাইড প্রক্রিয়াঃ এটিতে হাইড্রোলিক প্রেসিং-গাইড আর্ম, প্রেসিং-গাইড ইস্পাত চাকা, চাকা চাকা এবং চেইন ট্রান্সমিশন প্রক্রিয়া রয়েছে।৫ কিলোওয়াট সাইক্লয়েড পিন হুইল স্পিড কমানোর মোটর ইত্যাদি.

3.২ হাইড্রোলিক শেল-হেড যন্ত্রপাতিঃ এটিতে শেল-হেড শেল, হাইড্রোলিক শেল-হেড, শেল-হেড হাইড্রোলিক লিফটিং এবং ভারসাম্য যন্ত্রপাতি ইত্যাদি রয়েছে।

3.3 হাইড্রোলিক ওপেনার মেশিনঃ এটিতে গাইড পিলার এবং গাইড স্লিভ, হাইড্রোলিক ওপেনার প্রেস-ডাউন & লিফটিং মেশিন ইত্যাদি রয়েছে।

3.4 হাইড্রোলিক পিনচিং মেশিনঃ এটিতে ক্রেট, স্লাইডিং ব্লকের বেস, 2 টি পিনচিং রোল, উপরের রোল হাইড্রোলিক লিফটিং এবং প্রেস-ডাউন মেশিন, পাওয়ার পার্টস, গিয়ারবক্স ইত্যাদি রয়েছে।

4টেনশন ওয়ার্ক টেবিল, দৈর্ঘ্য ৩ মিটার

5. রুক্ষ সমতলীকরণ ইউনিট

6. কাটা আগে গাইডিং ডিভাইস

গাইডিং ডিভাইসটিতে ওয়ার্কিং ব্র্যাকেট, গাইড রেল, স্ক্রু ম্যান্ড্রেল সমন্বয় এবং কেন্দ্রীয়করণ প্রক্রিয়া, সক্রিয় গাইড বেস স্টেজ, উল্লম্ব রোলার প্রক্রিয়া রয়েছে।

সব ডিভাইস কেটে ফেলার আগে।

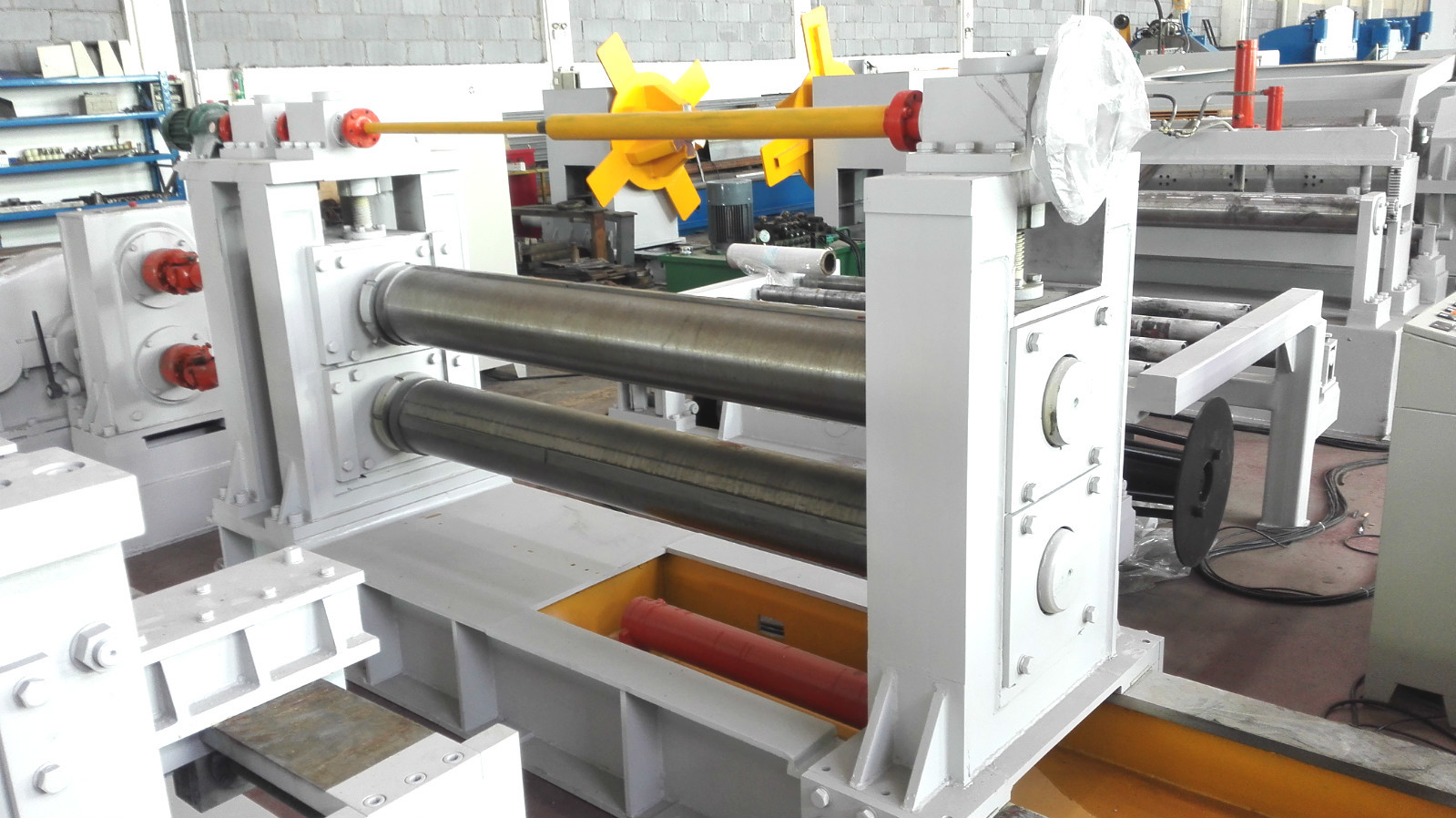

7. কটা ইউনিট:

এটিতে মেইনফ্রেম এবং পাওয়ার পার্ট রয়েছে।

পাওয়ার পার্টঃএতে পাওয়ার বেস, ডিক্লেরেটর, এসি স্পিড-রেজল্যুটেবল মোটর, গিয়ার ডিস্ট্রিবিউশন কেস, কপলিং, ক্লাচ, সংযোগের টুকরা, ইউনিভার্সাল ক্রস ট্রান্সমিশন ইত্যাদি রয়েছে।

মেইনফ্রেমের অংশঃএতে বেস স্টেজ, ফিক্সড স্টাইলের ব্র্যাকেট,ব্লেড শ্যাফ্টের বড় স্লাইডিং ব্লক,ব্লেড শ্যাফ্ট দুটি টুকরো,অ্যাক্টিভ ব্র্যাকেট,টুল শ্যাফ্টের স্লাইডিং ব্লক,অ্যাক্টিভ ব্র্যাকেটের হাইড্রোলিক এন্ট্রি & আউট ব্লেড-পরিবর্তন সামঞ্জস্য প্রক্রিয়া, উপরের টুল শ্যাফ্ট বৈদ্যুতিক উত্তোলন & চাপ-ডাউন নিয়মিত যান্ত্রিক, ইত্যাদি

8. স্ক্র্যাপ রিভল্ড মেকানিজম:

এর মধ্যে রয়েছে ব্র্যাকেট, রিভলিং শ্যাফ্ট, বিয়ারিং বেস, ২ টি শঙ্কু রিভলিং ডিস্ক, চেইন অ্যান্ড স্প্রকেট হুইল ট্রান্সমিশন মেকানিজম, রিডাক্টর, কপলিং, মোটর ইত্যাদি।

রুক্ষ স্তরায়ন ইউনিট স্তরায়ন ফাংশন জন্য তিনটি রোলার আছে। এটি নিষ্ক্রিয় মোড।

9. লুপিং ও ট্রানজিশন ওয়ার্ক টেবিলঃ

এর মধ্যে রয়েছে ক্রেট, লেয়ার বেস, রোলওয়ে, সমর্থন প্লেট,

লুপিং গর্ত দৈর্ঘ্য × প্রস্থ × গভীরতাঃ প্রযুক্তিগত পরামিতি হিসাবে

হাইড্রোলিক সিলিন্ডার সহ ট্রানজিশন ওয়ার্কটেবিল, উপরে উঠার জন্য।

এটি বাম এবং ডান দুইটি অংশ নিয়ে গঠিত।

10. প্রাক-বিচ্ছেদ, টেনশন প্রক্রিয়া, হাইড্রোলিক প্রেস-বিচ্ছেদ প্রক্রিয়া, প্লেট সমর্থন প্রক্রিয়াঃ

এটিতে বেস, বিয়ারিং বেস, প্রাক-বিচ্ছেদ বিয়ারিং, ডিম্পিং ব্র্যাকেট, ডিম্পিং প্লেট, ডিম্পিং প্লেট হাইড্রোলিক লিফটিং & প্রেস-ডাউন মেশিন, টেনশন রিভার্সিং ব্র্যাকেট, 2 টেনশন রিফ্লেক্টর রোলস,প্রেস-বিচ্ছেদ ক্রেট, প্রেস-বিচ্ছেদ খাদ, প্রেস-বিচ্ছেদ, হাইড্রোলিক চাপ-ডাউন & উত্তোলন প্রক্রিয়া, হাইড্রোলিক প্লেট-সমর্থন প্রক্রিয়া, হাইড্রোলিক প্লেট-সমর্থন উত্তোলন & ভারসাম্য প্রক্রিয়া,বিভাজন শীট দিয়ে সজ্জিত, নাইলন স্পেসার বুশ ইত্যাদি

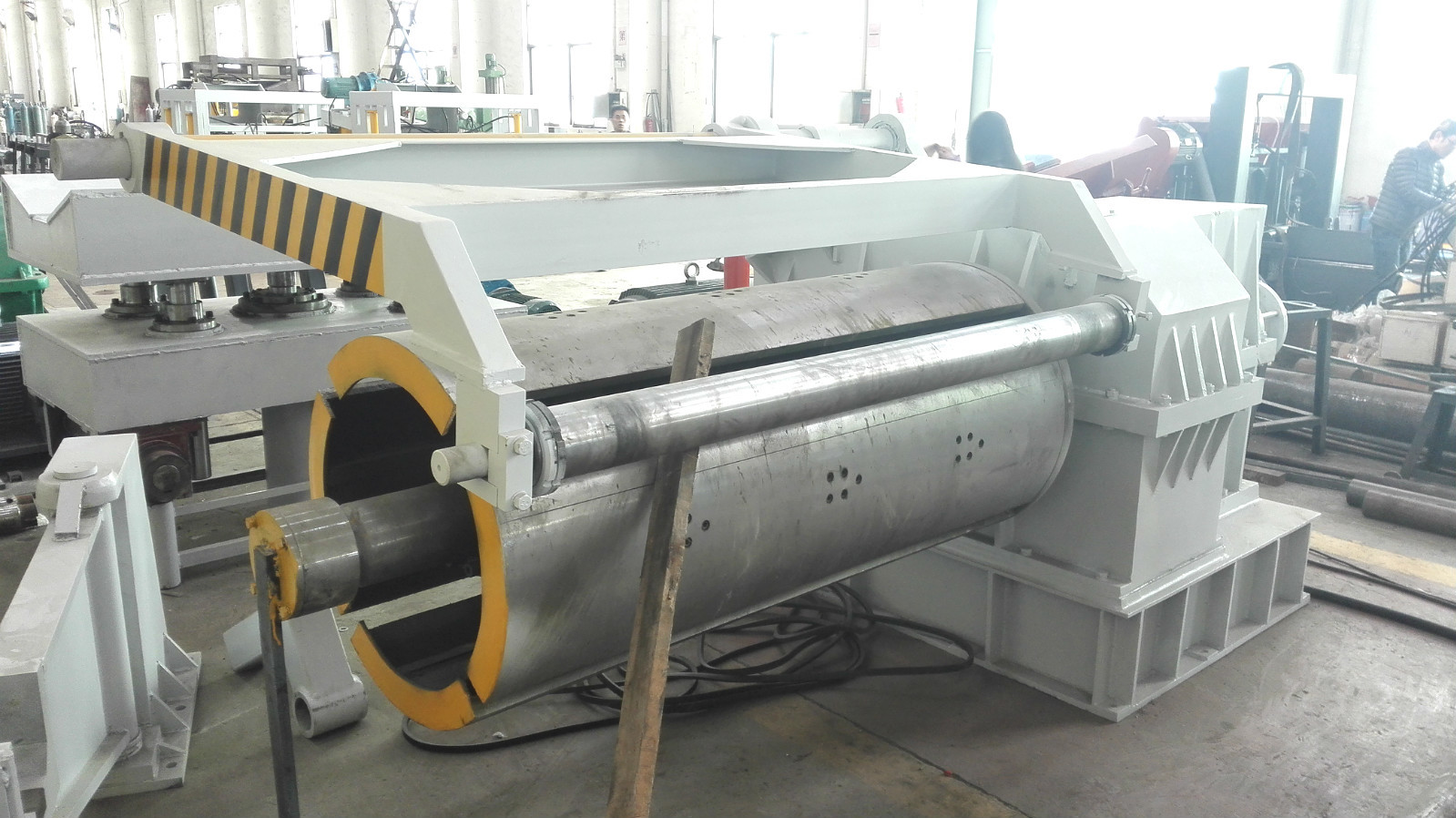

11রিকলিং ইউনিট:

এটা বেস, recoiling হ্রাস গিয়ার কেস, recoiling খাদ, আর্ক প্লেট, সম্প্রসারণ-রক্ষণাবেক্ষণ ডিস্ক, তির্যক স্লাইডিং ব্লক সম্প্রসারণ & retraction প্রক্রিয়া গঠিত,হাইড্রোলিক ট্যাংয়ের মুখ কাটার যন্ত্রপাতি, সম্প্রসারণ এবং ঘূর্ণনশীল তেল সিলিন্ডার প্রক্রিয়া, আটকান প্রক্রিয়া, সংযোগকারী, জলবাহী সক্রিয় সমর্থন বাহু, সমর্থন বেস, এসি গতি-নিয়মিত মোটর ইত্যাদি দিয়ে সজ্জিত

12হাইড্রোলিক আনলোডিং ডলি:

এই ডলিটি পৃথক-কয়েল, জলবাহী সরানো এবং উত্তোলন বহন করতে পারে, ডলি চালানো মোটর চার চাকা গাইড ট্র্যাক দ্বারা চালিত হয় লাইন থেকে সরানো এবং প্রস্থান।

13বৈদ্যুতিক সিস্টেম:

সেন্ট্রাল কন্ট্রোল টেবিল।

এটিতে ক্যাবিনেট, প্রধান বৈদ্যুতিক নিয়ন্ত্রণ অপারেটিং ক্যাবিনেট, সহকারী অপারেটিং ক্যাবিনেট এবং অন্যান্য বৈদ্যুতিক উপাদান রয়েছে।

সরঞ্জাম সেট নিরাপত্তা সুরক্ষা, জরুরী স্টপ & পাওয়ার-কাট বোতাম, মেশিন-স্টপ ডিসপালি ল্যাম্প ইত্যাদি

14 হাইড্রোলিক সিস্টেমঃ

হাইড্রোলিক শক্তি 25L/মিনিট

এর মধ্যে রয়েছেঃ হাইড্রোলিক স্টেশন, ভালভ, তেল ট্যাঙ্ক, জয়েন্ট, নরম পাইপ, হার্ড পাইপ ইত্যাদি।

স্লিটিং ব্লেড, স্পেসার, স্পেস প্লেট, স্পেসার ব্যারেল, রাবার রিং তালিকা ((না মেশিনের সাথে, অতিরিক্ত খরচ প্রয়োজন)

প্রয়োগঃ

এই লাইন ইস্পাত coil uncoiling, প্লেট slicing এবং coil ইস্পাত slicing প্রক্রিয়া জন্য

টেকনিক্যাল প্যারামিটার:

1. কাঁচামাল সর্বোচ্চ বেধ 6 মিমি, সর্বনিম্ন বেধ 2.5 মিমি. গরম ঘূর্ণিত হালকা ইস্পাত।

2. উপাদান প্রস্থঃ800-1550mm

3. ইস্পাত রোলের ওজনঃ সর্বোচ্চ ২৫ টন

4. ইস্পাত কয়েল এর অভ্যন্তরীণ ব্যাসার্ধঃ508mm-760mm

5. ইস্পাত কয়েল এর বাইরের ব্যাসার্ধঃMax.2000mm

6. পিনচ রোলার ব্যাসার্ধঃ 190mm

7. পিঞ্চিং রোলার মোটর শক্তিঃ 2.2kw, গিয়ারবক্স মডেলঃ BWD13, হারঃ187

8. স্নিচিং রোলার কাজের গতিঃ ৩ মি/মিনিট

9. রুক্ষ সমতল রোলার পরিমাণঃ ৩, উপরে ১, নিচে ২।

10. রুক্ষ সমতল রোলার ব্যাসার্ধঃ 125mm

11. ফিনিস পণ্য কেটে ফেলার জন্য, কেটে ফেলার প্রস্থের অনুমোদনঃ ±0.20 মিমি

12. সমাপ্ত পণ্য কেটে ফেলার জন্য, সর্বাধিক রোলের ওজনঃ 15 টন

13. সমাপ্ত পণ্য কাটা জন্য, ইস্পাত কয়েল অভ্যন্তরীণ ব্যাসার্ধঃ 760mm

14. কাটা ইউনিট বেধঃ 2.5 ~ 4.5mm, C245

15. লুপিং গর্তের স্পেসিফিকেশনঃ 5500×2200mm×2500mm দৈর্ঘ্য×প্রস্থ×গভীরতা

16. কাটার শ্যাফ্টের ব্যাসার্ধঃ 220mm

17. কাটিয়া শ্যাফ্ট উপাদানঃ 40Cr

18. স্লিটিং ইউনিট প্রধান মোটর শক্তিঃ 37kw (960RPM), GEAR BOX650

19. ব্লেড, স্পেসার, রাবার রিং সম্পর্কে বিস্তারিত জানার জন্য, সংলগ্ন তালিকাটি দেখুন।

20. কাটার ফলকের উপাদানঃ H13K, কঠোরতা HRC55-58

21. স্ক্র্যাপ রিওয়াইল্ড মেকানিজম প্রধান মোটর শক্তিঃ YLJ6.3KG/M

22. রিওয়াইন্ডিং গতি, বেধ 4.5mm, সর্বোচ্চ 20m/min. বেধ 2.5mm, সর্বোচ্চ 25m/min এসি ফ্রিকোয়েন্সি গতি নিয়মিত

23. রিভিলিং ইউনিট প্রধান মোটর শক্তিঃ 90kw ((960rpm), গিয়ারবক্সঃ 850

24. আকারের বিবরণ, সংলগ্ন অঙ্কন দেখুন
