2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন

সাক্ষ্যদান
চীন Wuxi CMC Machinery Co.,Ltd সার্টিফিকেশন
চীন Wuxi CMC Machinery Co.,Ltd সার্টিফিকেশন
তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন

2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন
2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন 2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন 2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন 2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন

বড় ইমেজ :  2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন

পণ্যের বিবরণ:
উৎপত্তি স্থল: WUXI, চীন
পরিচিতিমুলক নাম: CMC
মডেল নম্বার: 6x1500
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
প্যাকেজিং বিবরণ: নগ্ন
ডেলিভারি সময়: প্রয়োজনীয়তা অনুযায়ী
যোগানের ক্ষমতা: আসল পরিস্থিতি অনুযায়ী

2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন

বিবরণ
কন্ডিশন:: নতুন নাম: ইস্পাত কয়েল চিটানো মেশিন
অ্যাপ্লিকেশন:: অনুদৈর্ঘ্য কাটিয়া জন্য ইস্পাত কয়েল বিক্রয় বিন্দু:: স্বল্প ব্যয় এবং উচ্চ গতি
উৎপত্তি স্থল:: WUXI, চীন পরিচিতিমুলক নাম:: সিএমসি
লক্ষণীয় করা:

2.0 মিমি কয়েল স্লিটিং লাইন

,

2.2 কেডব্লু কয়েল স্লিটিং লাইন

6x1500 ইস্পাত কয়েল স্লিটিং লাইন 0.2-2.0 মিমি ইস্পাত কয়েল স্লিটিং মেশিন

আমরা পারি:
(1) আপনার কর্মীদের প্রশিক্ষণে সহায়তা করুন।
(২) আপনার প্লান্টটি ডিজাইন করুন এবং বিদ্যুতের খরচ গণনা করুন।
(3) ইঞ্জিনগুলি আপনাকে মেশিনগুলি ইনস্টল করতে এবং আপনার কর্মীদের অনলাইনে প্রশিক্ষণ দেওয়ার জন্য প্রেরণ করুন।
(4) আপনাকে উচ্চ মানের কাঁচামাল সরবরাহকারীদের পরিচয় করিয়ে দিন

বিশেষ বিজ্ঞপ্তি:
ওয়্যারেন্টির সময় এক বছর।
মেশিনগুলি পরিচালনার ক্ষেত্রে আপনার যদি কোনও প্রশ্ন থাকে, আপনি আমাদের কল করতে বা ই-মেলগুলি পাঠাতে পারেন, আমরা আপনার পক্ষে এএসএপটি সমস্যার সমাধান করব।





প্যাকেজিং এবং বিতরণ
প্যাকেজিং বিবরণ
আন্তর্জাতিক সামুদ্রিক মান অনুযায়ী:
--- বড় মেশিনের জন্য:
1) বড় মেশিনগুলি স্থির করতে স্টিলের তার এবং কাঠ ব্যবহার করুন;
2) বহিরাগত মোটর সুরক্ষার জন্য শকপ্রুফ ফিল্ম ব্যবহার করুন।
--- মাঝারি মেশিনের জন্য:
মেশিনগুলি প্যাক করতে কাঠের বাক্স, জলরোধী কাগজ এবং শকপ্রুফ ফিল্ম ব্যবহার করুন।


প্রয়োগ:

এই লাইনটি ইস্পাত কয়েল আনকিলিং, প্লেট স্লিটটিং এবং কয়েল স্টিলের স্লিটটিং প্রক্রিয়াটির জন্য





টেকনিক্যাল প্যারামিটার:

  1. কাঁচামাল সর্বোচ্চ।বেধ 6 মিমি, ন্যূনতম।বেধ 2.5 মিমি।গরম ঘূর্ণিত হালকা ইস্পাত।

  2. উপাদানের প্রস্থ: 800-1550 মিমি

  3. ইস্পাত কয়েল ওজন: সর্বোচ্চ 25 টন

  4. ইস্পাত কয়েল অভ্যন্তরীণ ব্যাস: 508 মিমি -760 মিমি

  5. ইস্পাত কয়েল বাইরের ব্যাস: সর্বোচ্চ.1800 মিমি

  6. পিঞ্চ রোলার ব্যাস: 190 মিমি

  7. পিচিং রোলার মোটর শক্তি: 2.2 কেডব্লু, গিয়ারবক্স মডেল: BWD13, হার: 187

  8. পিচিং রোলার কাজের গতি: 3 মি / মিনিট

  9. রুক্ষ সমতলকরণ রোলারের পরিমাণ: 3, এক উপরে, নীচে দুটি।

  10. রুক্ষ সমতলকরণ রোলার ব্যাস: 125 মিমি

  11. স্লিটিং ফিনিশ পণ্যগুলির জন্য, স্লিটটিং প্রস্থ সহনশীলতা: ± 0.20 মিমি

  12. স্লিটিং ফিনিশ পণ্যগুলির জন্য, কয়েল ম্যাক্স.ওয়েট: 15ton

  13. স্লিটিং ফিনিশ পণ্যগুলির জন্য, ইস্পাত কয়েল অভ্যন্তরীণ ব্যাস: 760 মিমি

  14. স্লিটিং ইউনিটের বেধ: 2.5 ~ 4.5 মিমি, সি 245

  15. লুপিং পিটের স্পেসিফিকেশন: 5500 × 2200 মিমি mm 2500 মিমি দৈর্ঘ্য × প্রস্থ × গভীরতা

  16. স্লিটিং শ্যাফ্ট ব্যাস: 220 মিমি

  17. কাটা শ্যাফ্ট উপাদান: 40Cr

  18. স্লিটটিং ইউনিট প্রধান মোটর শক্তি: 37 কেডব্লু (960 আরপিএম), গিয়ার বাক্স 650

  19. ফলক, স্পেসার, রাবার রিং এর বিশদ, সংযুক্তি তালিকা দেখুন।

  20. স্লিটিং ব্লেড উপাদান: H13K, কঠোরতা এইচআরসি 55-58

  21. স্ক্র্যাপ রিওয়াইন্ড মেকানিজমের প্রধান মোটর শক্তি: ওয়াইএলজে 6.3 কেজি / এম

  22. রিওয়াইন্ডিং গতি, বেধ 4.5 মিমি, সর্বোচ্চ।20 মি / মিনিটবেধ 2.5 মিমি, সর্বোচ্চ।25 মি / মিনিট এসি ফ্রিকোয়েন্সি গতির সামঞ্জস্যযোগ্য

  23. রিওয়াইন্ডিং ইউনিট প্রধান মোটর শক্তি: 90kw (960 আরপিএম), গিয়ারবক্স: 850

  24. মাত্রা বিশদ, সংযুক্ত অঙ্কন দেখুন

সমস্ত ডিভাইসের বিশদ:

1. জলবাহী কয়েল লোডিং ডলি

এই ডলি স্টিলের কুণ্ডলী বহন করতে পারে এবং এটিকে উপরে এবং নীচে নিয়ে যেতে পারে our চার চাকা গাইড রেল হাঁটা, উপর এবং নীচে হাইড্রোলিক সিলিন্ডার দ্বারা সমাপ্ত হয়, ডলির চলমান মোটর এবং গিয়ারবক্স রিডুসার দ্বারা সমাপ্ত।



2. হাইড্রোলিক ডিকোয়লার

ডাবল-মাথা ছাতা প্রকার, সহ: বাম এবং ডান একক,

খোলা এবং বন্ধ: জলবাহী

এটি গাইড স্টাইলযুক্ত বেস, বন্ধনী, আররেস্টার প্রক্রিয়া, ডিকোলিং শ্যাফ্ট এবং ছাতা টাইপের ডাবল-হেড নিয়ে গঠিত।

ডিকোয়লার বাম থেকে ডানে যেতে এবং একসাথে কেন্দ্রীভূত করতে পারে।



3. হালকা টাইপ হাইড্রোলিক প্রেস-গাইড, বেলচা মাথা, ওপেনার, শৃঙ্খলাবদ্ধ প্রক্রিয়া:

এটি ফ্রেম-স্টাইলযুক্ত বেস, হাইড্রোলিক প্রেস-গাইড আর্ম, হাইড্রোলিক বেলচা-হেড মেকানিজম, হাইড্রোলিক ওপেনার মেকানিজম, হাইড্রোলিক পঞ্চিং মেকানিজম ইত্যাদি সমন্বিত



৩.১ হাইড্রোলিক প্রেস-গাইড মেকানিজম: এটি হাইড্রোলিক প্রেসিং-গাইড আর্ম, প্রেসিং-গাইড স্টিল হুইল, স্প্রোকট হুইল এবং চেইন ট্রান্সমিশন মেকানিজম, 5.5 কেডব্লু সাইক্লয়েড পিনউইলের গতি হ্রাস মোটর ইত্যাদি দিয়ে সজ্জিত etc.



৩.২ হাইড্রোলিক বেলচা-মাথা প্রক্রিয়া: এটি বেলচা-মাথা শেল, জলবাহী বেলচা-মাথা, বেলচা-হাইড্রোলিক উত্তোলন এবং ভারসাম্য প্রক্রিয়া ইত্যাদি নিয়ে গঠিত consists



৩.৩ হাইড্রোলিক ওপেনার প্রক্রিয়া: এটি গাইড পিলার এবং গাইড হাতা, হাইড্রোলিক ওপেনার প্রেস-ডাউন এবং উত্তোলন প্রক্রিয়া ইত্যাদি নিয়ে গঠিত consists



৩.৪ হাইড্রোলিক পিনচিং মেকানিজম: এতে ব্র্যাকেট, স্লাইডিং ব্লক বেস, ২ পিনচিং রোলস, ওপরের রোল হাইড্রোলিক লিফটিং এবং প্রেস-ডাউন মেকানিজম, পাওয়ার পার্টস, গিয়ারবক্স রয়েছে।ইত্যাদি



4.শাসন ওয়ার্কটেবল দৈর্ঘ্য: 3 মি

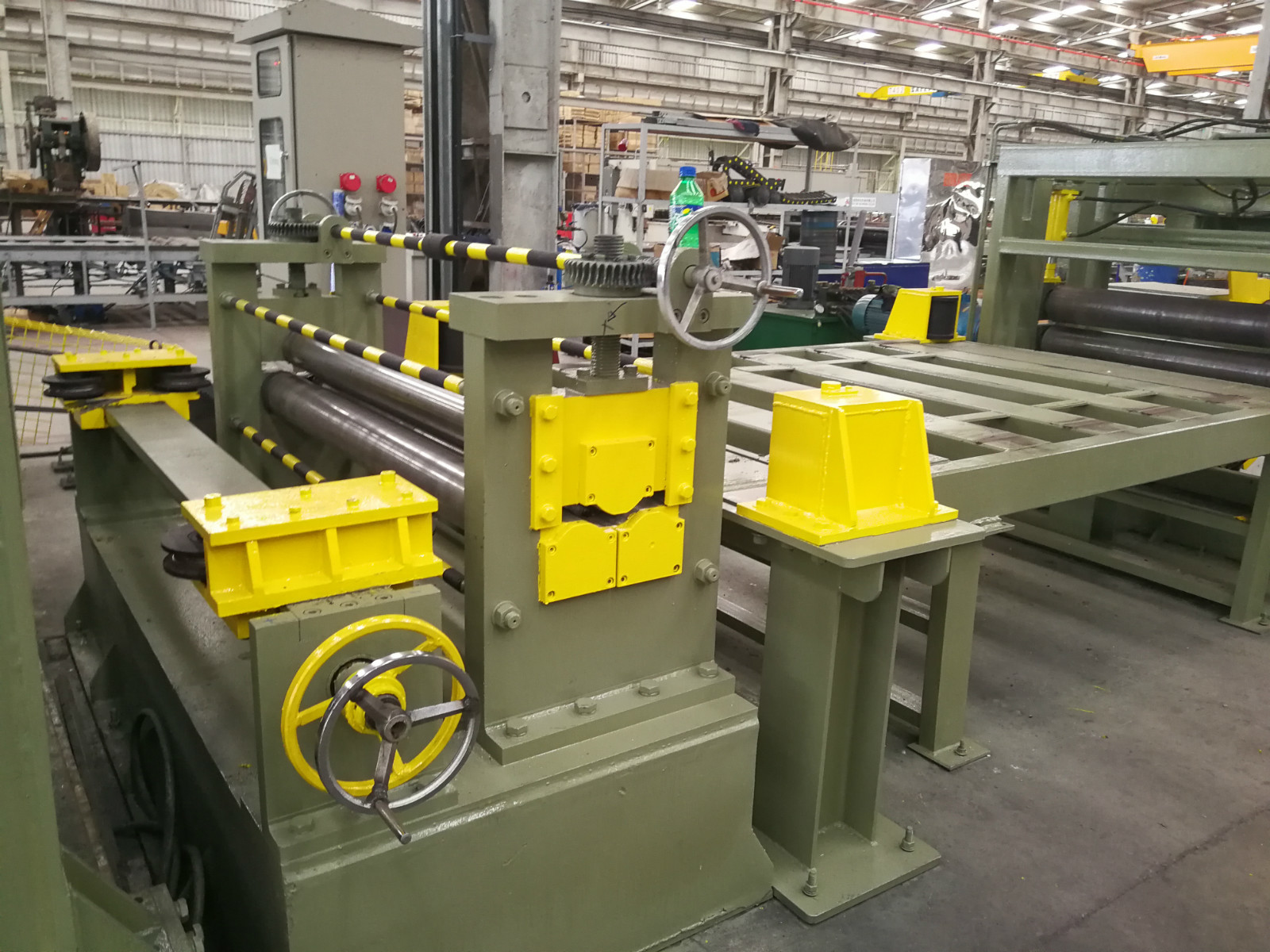

5. রুক্ষ সমতলকরণ ইউনিট

মোটামুটিভাবে সমতলকরণ ইউনিটের স্তর নির্ধারণের জন্য তিনটি রোলার রয়েছে।এটি নিষ্ক্রিয় মোড।



6. স্লিটটিংয়ের আগে ডিভাইস গাইডিং

গাইডিং ডিভাইসে ওয়ার্কিং বন্ধনী, গাইড রেল, স্ক্রু ম্যান্ড্রেল সামঞ্জস্যকরণ এবং কেন্দ্রীকরণ প্রক্রিয়া, সক্রিয় গাইড বেস স্টেজ, উল্লম্ব রোলার মেকানিজম থাকে of

স্লিটিং ইউনিটের আগে সমস্ত ডিভাইস।



7.স্লিটিং ইউনিট:

এটি মেইনফ্রেম অংশ এবং পাওয়ার অংশ নিয়ে গঠিত।

পাওয়ার পার্ট: এটি পাওয়ার বেইস, ড্লেলেটর, এসি স্পিড-অ্যাডজাস্টেবল মোটর, গিয়ার ডিস্ট্রিবিউশন কেস, কাপলিং, ক্লাচ, সংযোগ টুকরা, সার্বজনীন ক্রস ট্রান্সমিশন ইত্যাদি নিয়ে গঠিত

মেইনফ্রেম অংশ: এটি বেস স্টেজ, ফিক্সড স্টাইলের ব্র্যাকেট, ব্লেড শ্যাফ্টের বড় স্লাইডিং ব্লক, ফলক শ্যাফট দুটি টুকরা, সক্রিয় ব্র্যাকেট, টুল শ্যাফটের স্লাইডিং ব্লক, অ্যাক্টিভ ব্র্যাকেট হাইড্রোলিক এন্ট্রি এবং প্রস্থান ব্লেড-চেঞ্জিং অ্যাডজাস্টিং মেকানিজম, উপরের সরঞ্জাম খাদ বৈদ্যুতিন উত্তোলন এবং টিপুন-ডাউন অ্যাডজেটেবল মেকেনি ইত্যাদি

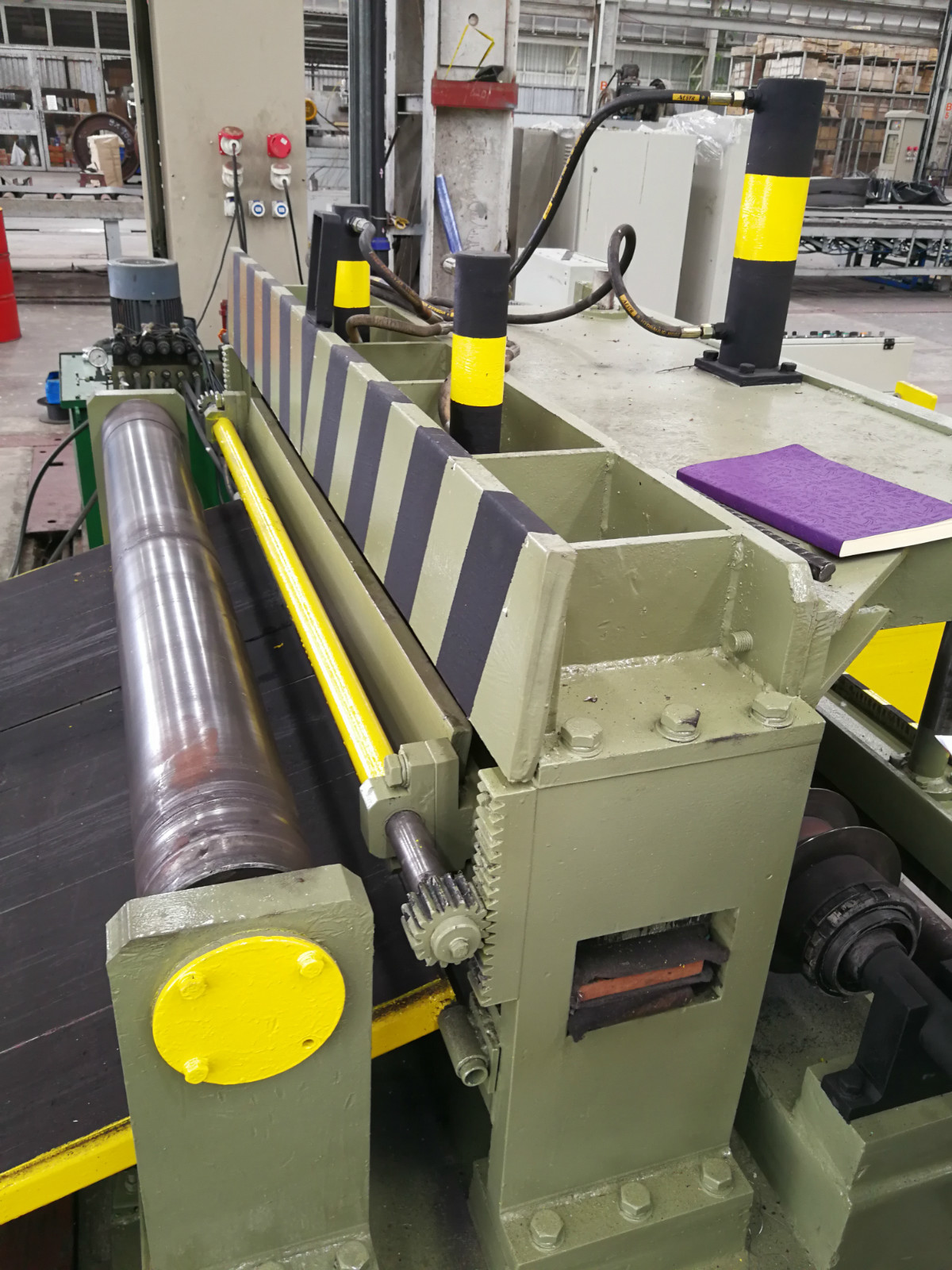

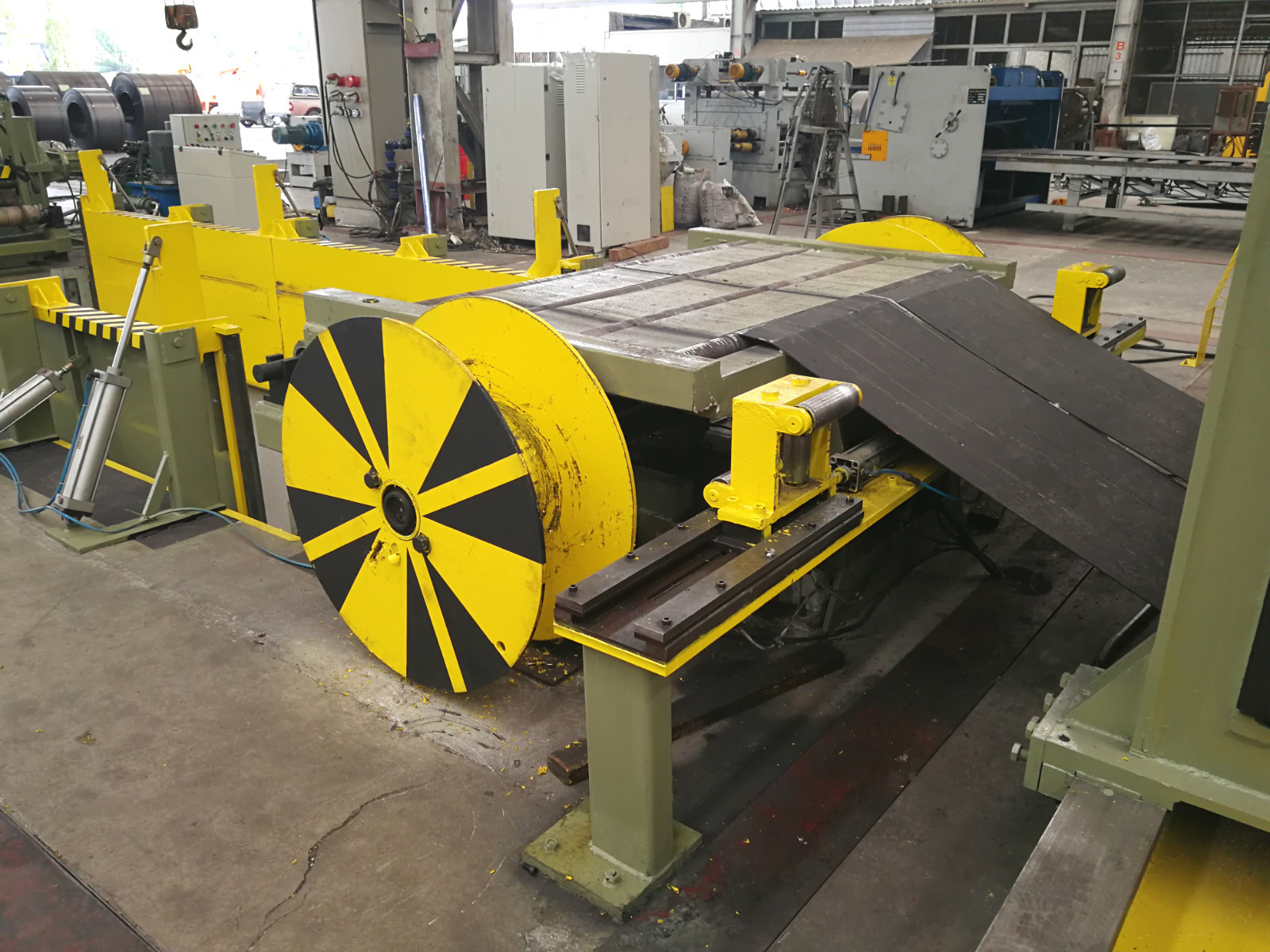

৮. স্ক্র্যাপ রিওয়াইন্ড মেকানিজম:

এটি ব্র্যাকেট, রিওয়ন্ডিং শ্যাফ্ট, বিয়ারিং বেস, 2 শঙ্কু রিওয়াইন্ডিং ডিস্ক, চেইন এবং স্প্রোকট হুইল ট্রান্সমিশন মেকানিজম, রিডুসার, কাপলিং, মোটর ইত্যাদি নিয়ে গঠিত

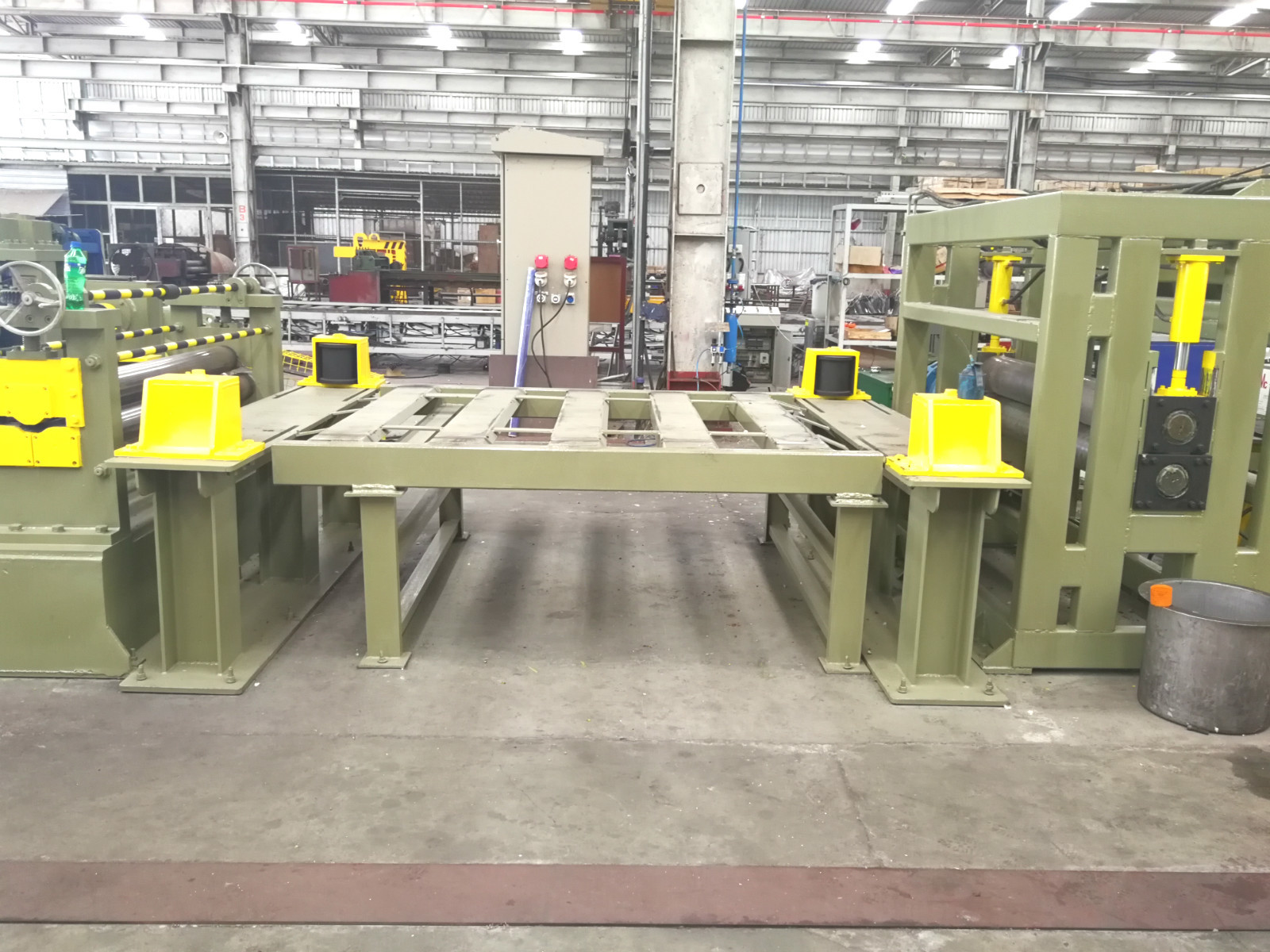

9. লুপিং এবং ট্রানজিশন ওয়ার্কটেবল:

এটি বন্ধনী, ভারবহন বেস, রোলারওয়ে, সহায়ক প্লেট,

লুপিং পিট দৈর্ঘ্য × প্রস্থ × গভীরতা: প্রযুক্তিগত পরামিতি হিসাবে

উত্থানের জন্য হাইড্রোলিক সিলিন্ডার সহ ট্রানজিশন ওয়ার্কটেবল।

এটি বাম এবং ডান দুটি অংশ সহ।



10. প্রাক বিচ্ছেদ, উত্তেজনা ব্যবস্থা, জলবাহী প্রেস- বিচ্ছেদ প্রক্রিয়া, প্লেট-সমর্থনকারী প্রক্রিয়া:

এটি বেস, ভারবহন বেস, প্রাক-পৃথককরণ ভারবহন, স্যাঁতসেঁতে বন্ধনী, স্যাঁতসেঁতে প্লেট, পাম্প প্লেট জলবাহী উত্তোলন এবং প্রেস-ডাউন প্রক্রিয়া, টান রিভারটিং বন্ধনী, 2 টান প্রতিফলক রোলস, প্রেস-পৃথকীকরণ বন্ধনী, প্রেস-সেপারেশন শ্যাফ্ট, প্রেস-সেপারেশন , জলবাহী প্রেস-ডাউন এবং উত্তোলন প্রক্রিয়া, জলবাহী প্লেট-সমর্থনকারী প্রক্রিয়া, জলবাহী প্লেট-সমর্থন উত্তোলন ও ভারসাম্য প্রক্রিয়া, পৃথকীকরণ শীট, নাইলন স্পেসার বুশস ইত্যাদি সজ্জিত



১১. সংশোধন ইউনিট:

এতে বেস রয়েছে, গিয়ার কেস কমানো, শিকল, আর্ট প্লেট, এক্সপেনশন-কিপিং ডিস্ক, ডায়াগোনাল স্লাইডিং ব্লক এক্সপেনশন ও রিট্রাকশন মেকানিজম, টংস ক্লিপিং মেকানিজমের হাইড্রোলিক মুখ, সম্প্রসারণ ও রোটারি অয়েল সিলিন্ডার মেকানিজম, আর্শিস্টার মেকানিজম, কাপলিং, হাইড্রোলিক অ্যাক্টিভ সাপোর্টিং আর্ম , এসি স্পিড-সামঞ্জস্যযোগ্য মোটর সহ সজ্জিত বেস, সমর্থনকারী



12. জলবাহী আনডোলিং ডলি:

এই ডলিটি বিচ্ছিন্ন-কয়েল, জলবাহী পদক্ষেপ এবং উত্তোলন বহন করতে পারে, ডলির চলমান মোটর চার-চাকাযুক্ত গাইড ট্র্যাকটি চালিত হয় লাইনটি সরানো এবং প্রস্থান করতে।



13. বৈদ্যুতিক সিস্টেম:

কেন্দ্রীয় নিয়ন্ত্রণের টেবিল।

এটি মন্ত্রিসভা, প্রধান বৈদ্যুতিক নিয়ন্ত্রণ অপারেটিং ক্যাবিনেট, সহকারী অপারেটিং ক্যাবিনেট এবং অন্যান্য বৈদ্যুতিন সমন্বয়ে গঠিত।চেরা এবং মোটর recoiling।

সরঞ্জামগুলি সুরক্ষা সুরক্ষা, জরুরী স্টপ এবং পাওয়ার-কাট বোতাম, মেশিন-হোল্ট ডিসপ্লে ল্যাম্প ইত্যাদি সেট করে



14 জলবাহী সিস্টেম:

জলবাহী শক্তি 25L / মিনিট

সহ: জলবাহী স্টেশন, ভালভ, তেলের ট্যাঙ্ক, যৌথ, নরম পাইপ, হার্ড পাইপ এবং অন্যান্য।

স্লিটিং ব্লেড, স্পেসার, স্পেস প্লেট, স্পেসার ব্যারেল, রাবার রিং তালিকা (মেশিনের সাথে নয়, অতিরিক্ত ব্যয় প্রয়োজন)









2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন 0

2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন 1

2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন 2

2.2kw 6x1500 2.0 মিমি স্টিল কয়েল স্লিটিং লাইন 3
