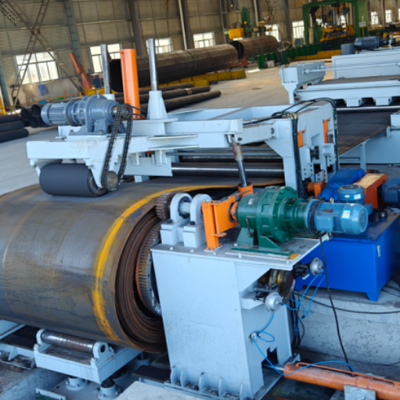

CTL12×1600 সম্পূর্ণ স্বয়ংক্রিয়ভাবে কাটিয়া দৈর্ঘ্য লাইন জন্য 1600mm প্রস্থ ইস্পাত coils সঙ্গে 30 টন ক্ষমতা

1 সেট
MOQ
আলোচনাযোগ্য
মূল্য
CTL12×1600 সম্পূর্ণ স্বয়ংক্রিয়ভাবে কাটিয়া দৈর্ঘ্য লাইন জন্য 1600mm প্রস্থ ইস্পাত coils সঙ্গে 30 টন ক্ষমতা
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
মডেল নম্বার: CTL12×1600 কাট টু লেংথ লাইন
প্রক্রিয়াকরণ বেধ পরিসীমা: 5 মিমি ~ 12 মিমি কার্বন ইস্পাত কয়েল
প্রসেসিং প্রস্থ পরিসীমা: 800 মিমি ~ 1500 মিমি
একক ইস্পাত কুণ্ডলী সর্বোচ্চ লোড: 30 টন
স্থির কাটিয়া দৈর্ঘ্য সুযোগ: 2000 মিমি ~ 6000 মিমি
সর্বোচ্চ উৎপাদন চলমান গতি: 15 মি/মিনিট
কন্ট্রোল মোড: পিএলসি + টাচ স্ক্রিন সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ
কাস্টমাইজযোগ্য আইটেম: স্ট্যাকিং প্ল্যাটফর্মের আকার, প্লেট পরিপাটি ডিভাইস
মৌলিক তথ্য
উৎপত্তি স্থল: উক্সি, চীন
পরিচিতিমুলক নাম: CMC
মডেল নম্বার: CTL12×1600
প্রদান
ডেলিভারি সময়: 90 দিন
পরিশোধের শর্ত: টি/টি, এল/সি
যোগানের ক্ষমতা: প্রয়োজনীয়তা অনুযায়ী
পণ্যের বর্ণনা
CTL12×1600 স্টিল কয়েল কাট টু লেন্থ লাইন অটোমেটিক ডিকয়েলিং লেভেলিং ক্রস কাটিং ফ্ল্যাট প্লেট
পণ্যের সংক্ষিপ্ত বিবরণ
আইটেম বিস্তারিত
পণ্যের নাম কাট টু লেন্থ লাইন
মডেল CTL12×1600
প্রক্রিয়াকরণ উপাদান Q235, Q355, Q460 স্টিল, ইল্ড স্ট্রেংথ ≤460Mpa
প্রক্রিয়াকরণ ফাংশন স্টিল কয়েল ডিকয়েলিং, লেভেলিং, সিএনসি ফিক্সড-লেন্থ ক্রস কাটিং, স্ট্যাকিং
অপারেশন মোড সম্পূর্ণ স্বয়ংক্রিয় লিঙ্কেজ / ম্যানুয়াল সিঙ্গেল ইউনিট কন্ট্রোল
প্রযোজ্য শিল্প স্ট্রিট লাইট পোল, হাই মাস্ট পোল, স্টিল স্ট্রাকচার ম্যানুফ্যাকচারিং
কাস্টমাইজযোগ্য বিকল্প স্ট্যাকিং প্ল্যাটফর্মের আকার, উপাদান পরিপাটি করার ডিভাইস
পণ্যের পরিচিতি

CTL12×1600 কাট টু লেন্থ লাইন বিশেষভাবে স্টিল কয়েলকে আয়তক্ষেত্রাকার ফ্ল্যাট প্লেটে প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে। এটি ডিকয়েলিং, লেভেলিং এবং ফিক্সড-লেন্থ ক্রস শিয়ারিং সহ অবিচ্ছিন্ন পদ্ধতিগুলি সম্পন্ন করে। বিভিন্ন প্লেটের আকার উৎপাদনের পরিবর্তন সুবিধার্থে পুরো লাইনটি অবশিষ্ট স্টিল কয়েলগুলি সুবিধামত রিওয়াইন্ড করার জন্য থামাতে পারে।

সম্পূর্ণ স্বয়ংক্রিয় সিএনসি নিয়ন্ত্রণ গ্রহণ করে। অপারেটরদের কেবল টাচ স্ক্রিনে প্লেটের দৈর্ঘ্য এবং কাটার পরিমাণ সেট করতে হবে। এটি দ্রুত উৎপাদন গতি বৈশিষ্ট্যযুক্ত, শ্রম খরচ অনেক সাশ্রয় করে। কেবল একজন অপারেটরের প্রয়োজন হয় এবং অপারেশনাল নিরাপত্তা নিশ্চিত করার জন্য কর্মী এবং স্টিল প্লেটের মধ্যে যোগাযোগ ন্যূনতম রাখা হয়।

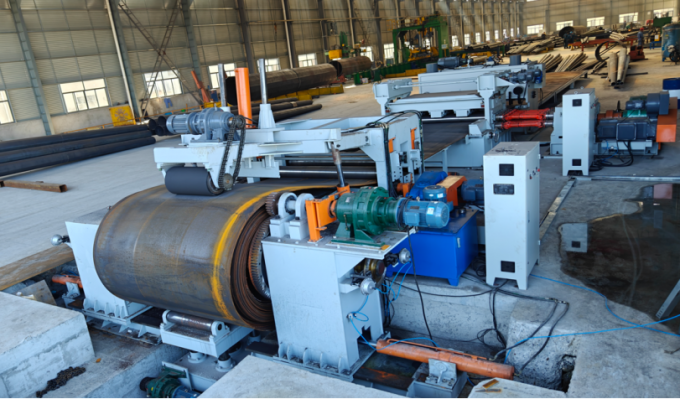

CTL12×1600 Steel Coil Cut To Length Line Overview
উৎপাদন প্রক্রিয়া প্রবাহ:
উপাদান লোডিং → ডিকয়েলিং → প্রেস ও গাইড → পিঞ্চ ফিডিং → রাফ লেভেলিং → গাইড পজিশনিং → প্রিসিশন লেভেলিং → এনকোডার লেন্থ মেজারিং → ক্রস কাটিং → পিঞ্চ কনভেয়িং → স্ট্যাকিং
প্রধান প্রযুক্তিগত পরামিতি
নং আইটেম স্পেসিফিকেশন
1 প্রক্রিয়াজাত উপাদান Q235, Q355, Q460, σs ≤ 460Mpa
2 উপাদানের পুরুত্বের পরিসীমা 5 ~ 12 মিমি
3 উপাদানের প্রস্থের পরিসীমা 800 ~ 1500 মিমি
4 স্টিল কয়েলের বাইরের ব্যাস Φ800 ~ Φ2000 মিমি
5 স্টিল কয়েলের ভিতরের ব্যাস Φ500 ~ Φ760 মিমি
6 সর্বোচ্চ কয়েলের ওজন 30 টন
7 কাটার নির্দিষ্ট দৈর্ঘ্য 2000 ~ 6000 মিমি
8 সর্বোচ্চ লেভেলিং গতি 15 মি/মিনিট
9 লেভেলিং রোলার ব্যাস / পিচ Φ180 মিমি / 215 মিমি
10 লেভেলিং রোলার উপাদান 40Cr
11 ইনপুট পাওয়ার সাপ্লাই 415V / 50Hz, 3 ফেজ
12 অধিকৃত ফ্লোর স্পেস প্রায়। 19 মি (L) × 7.7 মি (W)
সম্পূর্ণ লাইনের গঠন
  • স্টিল কয়েল লোডিং ডলি
  • হাইড্রোলিক প্রেসিং ও পিঞ্চিং ডিভাইস 3-রোল রাফ লেভেলার সহ
  • হাইড্রোলিক প্রেসিং, শাওয়ার হেড ও পিঞ্চিং ডিভাইস (3-রোল রাফ লেভেলিং সহ)
  • গাইডিং পজিশনিং ডিভাইস
  • এনকোডার লেন্থ মেজারিং ইউনিট
  • ক্রস কাটিং মেশিন
  • ক্রস কাটিং শিয়ারিং মেশিন
  • হাইড্রোলিক ও নিউমেটিক সিস্টেম
  • হাইড্রোলিক সিস্টেম
  • নিউমেটিক সিস্টেম
  • পিএলসি ইলেকট্রিক্যাল কন্ট্রোল সিস্টেম
মূল সরঞ্জামের স্পেসিফিকেশন
স্টিল কয়েল লোডিং ডলি
- সর্বোচ্চ লোড ক্ষমতা: 30 টন - উপরে ডুয়াল রোলার দিয়ে সজ্জিত। এটি কয়েল রিওয়াইন্ডিং ফাংশন সমর্থন করে যাতে রিওয়াইন্ডিংয়ের সময় আলগা কয়েল এবং জট এড়ানো যায়। - স্টিল কয়েল পরিবহনের জন্য এবং কয়েলগুলি ডিকয়লারে তোলার জন্য ব্যবহৃত হয়।

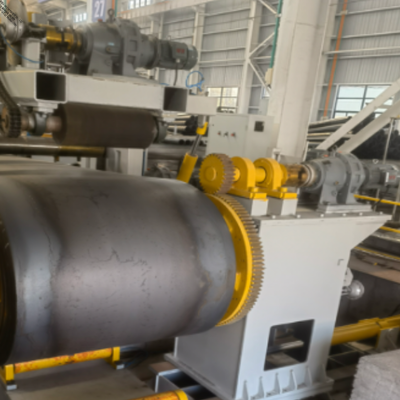

হাইড্রোলিক সিঙ্গেল ক্যান্টিলিভার ডিকয়লার
স্টিল কয়েলগুলিকে প্যাসিভ আনকয়েলিংয়ের জন্য ক্ল্যাম্প করার জন্য হাইড্রোলিক শ্যাফ্ট এক্সপেনশন। ম্যানুয়াল টেনশন ব্রেক দিয়ে সজ্জিত। দুটি ডিকয়লার সেট কয়েল লোডিংয়ের সময় সেন্টারিং অ্যাডজাস্টমেন্টের সুবিধা দেয়। গোলাকার সাইড ব্যাফেল সরু কয়েলের সাথে হস্তক্ষেপ এড়ায়।
হাইড্রোলিক প্রেসিং ও পিঞ্চিং ডিভাইস 3-রোল রাফ লেভেলার সহ
2টি নিচের রোলার + 1টি উপরের রোলার রাফ লেভেলিং কাঠামো গ্রহণ করে। স্টিল প্লেটের আর্চিং কার্যকরভাবে প্রতিরোধ করে, মসৃণ ফলো-আপ উৎপাদন নিশ্চিত করে। মসৃণ কয়েল হেড ফিডিংয়ের জন্য হাইড্রোলিক শাওয়ার হেড দিয়ে সজ্জিত।
প্রিসিশন লেভেলিং ইউনিট
9-রোল লেভেলিং কাঠামো (4টি উপরের রোলার + 5টি নিচের রোলার)। উপরের এবং নিচের রোলারগুলি সবই সক্রিয় ড্রাইভিং রোলার যা লেভেলিংয়ের গুণমান উন্নত করার জন্য সামঞ্জস্যপূর্ণ লিনিয়ার গতিতে চলে। রোলারগুলি মিডিয়াম-ফ্রিকোয়েন্সি কোয়েঞ্চিং ট্রিটমেন্ট গ্রহণ করে। অ্যাডজাস্টেবল সাপোর্টিং রোলারগুলি রোলার রিজিডিটি বাড়ায় যাতে স্টিল প্লেটের অভ্যন্তরীণ চাপ মুক্তি পায় এবং চমৎকার ফ্ল্যাটনেস অর্জন করা যায়।
এনকোডার লেন্থ মেজারিং ইউনিট
শেয়ার্ড বেসের উপর লেভেলিং মেশিনের সাথে সমন্বিতভাবে ইনস্টল করা। নির্ভুল ফিক্সড-লেন্থ কাটিং নিশ্চিত করার জন্য মেজারিং রোলার এবং এনকোডারের মাধ্যমে রিয়েল-টাইম লেন্থ ডিটেকশন।
ক্রস কাটিং মেশিন
সর্বোচ্চ কাটিং পুরুত্ব: 12 মিমি, সর্বোচ্চ কার্যকর প্রস্থ: 1600 মিমি। হাইড্রোলিক শিয়ার কাঠামো। ব্লেড গ্যাপ সিঙ্ক্রোনাসলি অ্যাডজাস্টেবল। পলিইউরেথেন প্রেসার ফুট স্ক্র্যাচ ছাড়াই প্লেটের পৃষ্ঠ রক্ষা করে।
পিঞ্চ কনভেয়িং ও স্ট্যাকিং ডিভাইস
কনভেয়িং রোলার টেবিল, প্লেট থ্রোয়িং মেকানিজম, স্ট্যাকিং ওয়ার্কবেঞ্চ এবং মেটেরিয়াল টাইডিয়িং ডিভাইস (ঐচ্ছিক) নিয়ে গঠিত। স্ট্যাকিং প্ল্যাটফর্মের দৈর্ঘ্য গ্রাহকের সর্বোচ্চ লাইট পোল প্লেটের আকার অনুযায়ী কাস্টমাইজ করা যেতে পারে।
হাইড্রোলিক ও নিউমেটিক সিস্টেম
- হাইড্রোলিক স্টেশন, অয়েল সিলিন্ডার, ভালভ এবং পাইপলাইন। (হাইড্রোলিক তেল ক্রেতা দ্বারা প্রস্তুত করতে হবে) - নিউমেটিক সিস্টেমের কাজের চাপ ≤0.8Mpa, এয়ার কনসাম্পশন: 1.5m³/মিনিট। (এয়ার সোর্স ক্রেতা দ্বারা প্রস্তুত করতে হবে)
ইলেকট্রিক্যাল কন্ট্রোল সিস্টেম
পিএলসি + টাচ স্ক্রিন হিউম্যান-মেশিন ইন্টারফেস। স্বয়ংক্রিয় লিঙ্কেজ অপারেশন এবং প্রতিটি একক মেশিনের স্বাধীন ম্যানুয়াল নিয়ন্ত্রণ সমর্থন করে। অপারেটররা কাটিং লেন্থ এবং প্লেট কোয়ান্টিটি অবাধে সেট করতে পারে। সরঞ্জাম এবং কর্মীদের নিরাপত্তা রক্ষার জন্য ফুল লাইন ইমার্জেন্সি স্টপ ফাংশন সজ্জিত।
মূল সুবিধা
সুবিধা আইটেম
বিবরণ

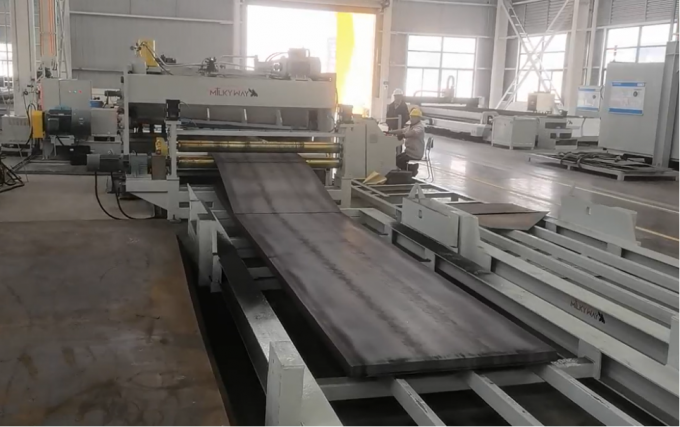

CTL12×1600 Electrical Control System and Operation Interface
সমন্বিত ফাংশন
এক লাইনে ডিকয়েলিং, লেভেলিং, ফিক্সড-লেন্থ কাটিং এবং স্ট্যাকিং উপলব্ধি করুন; বিভিন্ন প্লেটের স্পেসিফিকেশন পরিবর্তন করতে কয়েল রিওয়াইন্ডিং সমর্থন করে উচ্চ নির্ভুলতা সিএনসি নিয়ন্ত্রণ
এনকোডার ফিক্সড-লেন্থ মেজারমেন্ট, টাচ স্ক্রিনের মাধ্যমে নির্বিচারে কাটিং লেন্থ এবং কোয়ান্টিটি সেটিং চমৎকার লেভেলিং পারফরম্যান্স
9টি সক্রিয় লেভেলিং রোলার, প্লেটের অভ্যন্তরীণ চাপ সম্পূর্ণরূপে মুক্তি দেয়, স্থিতিশীল ফ্ল্যাটনেস উচ্চ উৎপাদন দক্ষতা
অবিচ্ছিন্ন স্বয়ংক্রিয় উৎপাদন, দ্রুত অপারেটিং গতি, সামগ্রিক উৎপাদন খরচ হ্রাস সহজ অপারেশন
কেবল একজন অপারেটরের প্রয়োজন; উচ্চতর নিরাপত্তার জন্য স্টিল প্লেটের সাথে সরাসরি যোগাযোগ ন্যূনতম করুন নমনীয় কনফিগারেশন
লাইট পোল উৎপাদনের প্রয়োজনীয়তা অনুযায়ী স্ট্যাকিং প্ল্যাটফর্ম এবং টাইডিয়িং ডিভাইস কাস্টমাইজ করা যেতে পারে নির্ভরযোগ্য নিরাপত্তা সুরক্ষা
ফুল-লাইন ইমার্জেন্সি স্টপ বাটন, প্রতিটি প্রসেসিং সেকশনের জন্য ইন্টারলক সুরক্ষা প্রয়োগের পরিসীমা
টেপার্ড স্ট্রিট লাইট পোল, অক্টাগোনাল ল্যাম্প পোল, হাই মাস্ট পোল কাঁচা স্টিল প্লেট ব্ল্যাঙ্কিং স্টিল স্ট্রাকচার, মেকানিক্যাল ইকুইপমেন্ট ফ্ল্যাট প্লেট প্রসেসিং
মেটাল ফ্যাব্রিকেশন কারখানার জন্য মেটাল প্লেট কাঁচা উপাদান কাটিং
  • বিক্রয়োত্তর সেবা সহায়তা
  • সেবা আইটেম
  • সেবার বিবরণ
ওয়ারেন্টি কভারেজ
12 মাসের ফুল লাইন ওয়ারেন্টি; প্রধান মোটর এবং স্পিড রিডিউসারগুলির জন্য দীর্ঘ পরিষেবা ওয়ারেন্টি স্পেয়ার পার্টস সরবরাহ
কারখানার খরচে পরিধানযোগ্য স্পেয়ার পার্টসের দীর্ঘমেয়াদী সরবরাহ বিদেশী সেবা
বিদেশী ইনস্টলেশন, কমিশনিং এবং অপারেটর প্রশিক্ষণের জন্য প্রকৌশলী উপলব্ধ রিমোট সাপোর্ট
অনলাইন রিমোট ডিবাগিং এবং প্রযুক্তিগত নির্দেশনা ডকুমেন্টস
সম্পূর্ণ ইংরেজি অপারেশন ম্যানুয়াল এবং অপারেশন প্রশিক্ষণ সামগ্রী প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন উত্তর
এই CTL12×1600 কাট টু লেন্থ লাইনটি কী পুরুত্ব এবং প্রস্থের স্টিল প্লেট প্রক্রিয়া করতে পারে?
এটি 5~12 মিমি পুরু, 800~1500 মিমি প্রশস্ত স্টিল কয়েলের জন্য উপযুক্ত, সর্বোচ্চ কয়েলের ওজন 30 টন পর্যন্ত, কাটিং লেন্থ পরিসীমা 2000~6000 মিমি। আমরা কি লাইন থামাতে এবং অবশিষ্ট স্টিল কয়েল রিওয়াইন্ড করতে পারি?
হ্যাঁ। লোডিং ট্রলিটি অ্যান্টি-লুজ রোলার স্ট্রাকচার দিয়ে ডিজাইন করা হয়েছে, পুরো লাইনটি থামাতে পারে এবং অন্যান্য উৎপাদন স্পেসিফিকেশন পরিবর্তন করতে অবশিষ্ট কয়েল রিওয়াইন্ড করতে পারে। এই কাট টু লেন্থ লাইনটি কি স্ট্রিট লাইট পোল উৎপাদনের জন্য উপযুক্ত?
অবশ্যই। আপনার দীর্ঘতম লাইট পোল প্লেটের সাথে মিলানোর জন্য সর্বোচ্চ স্ট্যাকিং লেন্থ কাস্টমাইজ করা যেতে পারে। এটি টেপার্ড এবং পলিগোনাল ল্যাম্প পোলের কাঁচা প্লেট ব্ল্যাঙ্কিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
