ইস্পাত কয়েল কাটিয়া মেশিন 6 X 1800 অর্থনৈতিক কাটা দৈর্ঘ্য মেশিন

সংক্ষিপ্ত বিবরণ:

বর্ণনা:

প্রযুক্তিগত পরামিতি

1. উপাদানের পুরুত্ব: Q235A হট রোলড হালকা স্টিলের জন্য 2mm-6.0mm

2. উপাদানের প্রস্থ: 800-1800 মিমি

3. ইস্পাত কয়েলের ওজন: সর্বোচ্চ 15 টন

4. ইস্পাত কয়েলের অভ্যন্তরীণ ব্যাস: Φ500mm-Φ750mm

5. লেভেলিং গতি: 5-15m/min

6. লেভেলিং রোলারের সংখ্যা: 13

7. লেভেলিং রোলারের ব্যাস: 130 মিমি

8. স্কেলের জন্য দৈর্ঘ্যের সীমা: প্রয়োজনীয়তা অনুযায়ী 2000～12000 মিমি।

10. কাটিং দৈর্ঘ্যের সহনশীলতা: ±15 মিমি (8 মিটার দৈর্ঘ্যের প্লেটের উপর ভিত্তি করে)

11. প্রধান লেভেলিং মোটর পাওয়ার: 37kw (মোট প্রায় 57KW)

12. মেশিনের প্রস্থের ক্ষেত্রফল: প্রায় 7000 মিমি

অ্যাপ্লিকেশন:

এটি হালকা খুঁটির উপাদান আনকোয়েলিং, লেভেলিং, কাটিং, স্ক্র্যাপ প্রান্ত স্লিটিং এবং টেপার স্লিটিং প্রক্রিয়ার জন্য,

একপাশে ছোট প্রস্থ + একপাশে বড় প্রস্থের ইস্পাত প্লেট পেতে।

স্পেসিফিকেশন

1. ইস্পাত কয়েল লোডিং ডলি কার:

উপর এবং নিচে: জলবাহী

অনুভূমিক চলন: মোটর চালিত

সর্বোচ্চ লোডিং ওজন: 15 টন

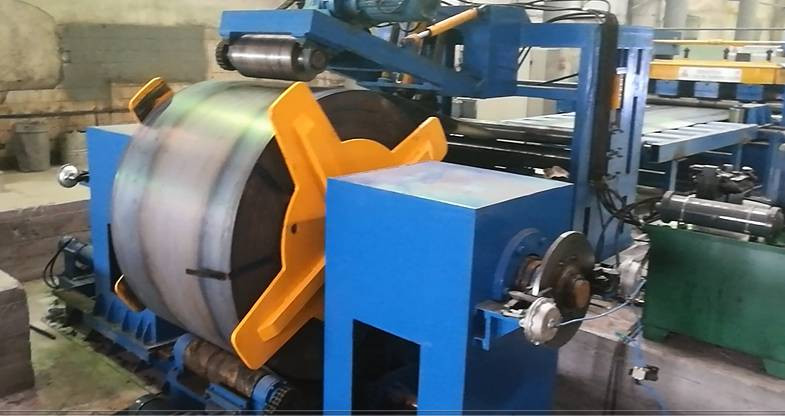

2. জলবাহী ডাবল-হেড ছাতা টাইপ ডিকোয়লার:

অন্তর্ভুক্ত: মোটর চালিত পে অফ, মোটর, হ্রাসকারী,

চেইন সিস্টেমটি ঘোরানোর জন্য স্থান নেয়। ঘূর্ণন দিক ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীত দিকে হতে পারে।

খোলা এবং বন্ধ: জলবাহী

সর্বোচ্চ লোডিং ওজন: 15 টন

3. লেভেলিং ইউনিট: (দুই স্তর টাইপ),

দুই স্তর রোলার লেভেলার,

13 রোলার, যার মধ্যে 2টি ফিডিং রোলার, 11টি লেভেলিং রোলার

লেভেলিং রোলার উপাদান: 42Cr. dia:130mm, IF quenched

দুই স্তর লেভেলিং রোলার, মোটর ড্রাইভ ওয়ার্ম স্ক্রু উপরের স্তরকে উপরে এবং নিচে সরানোর জন্য

ট্রান্সমিশন সিস্টেমে গতি সমন্বয়যোগ্য মোটর, হ্রাসকারী ইত্যাদি অন্তর্ভুক্ত রয়েছে।

ফিডিং রোলার আপ/ডাউন মুভমেন্ট জলবাহী সহ।

ইউনিটটি গাইডিং সিস্টেম সহ

দৈর্ঘ্য পরিমাপ

দৈর্ঘ্য গণনা এনকোডার রোলারে ইনস্টল করা আছে

4. কাটিং (গ্রাহক দ্বারা প্রস্তুত ম্যানুয়াল প্লাজমা কাটার)

5. ডাবল এজ স্লিটিং ইউনিট।

হট রোলড স্টিল প্লেটের স্ক্র্যাপ প্রান্ত স্লিটিং করার জন্য এটি হালকা খুঁটির জন্য সঠিক প্রস্থ পেতে।

ইস্পাত শীট কাটার জন্য এটি রোলিং শিয়ারিং নীতির উপর ভিত্তি করে। স্লিটিং ইউনিটের সামনে একটি ডলি আছে।

সঠিক কাটিং নিয়ন্ত্রণ করার জন্য। বিভিন্ন আকারের হালকা খুঁটি শীটের জন্য বিভিন্ন প্রস্থ পেতে স্লিটিং ব্লেডের অবস্থান পরিবর্তন করে।

অন্তর্ভুক্ত:

রেল সহ সমর্থন টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ার বক্স সহ ডাবল ব্লেড টাইপ এজ স্লিটিং ইউনিট।

6. টেপার স্লিটিং ইউনিট

টেপার স্লিটিং মেশিনটি ইস্পাত শীট কাটার জন্য রোলিং শিয়ারিং নীতির উপর ভিত্তি করে। স্লিটিং ইউনিটের সামনে একটি ডলি আছে।

টেপার কাটিং ডিগ্রি নিয়ন্ত্রণ করার জন্য। টেপার স্লিটিং হার নিয়ন্ত্রণ করতে ডলিতে স্টপারের অবস্থান পরিবর্তন করে।

অন্তর্ভুক্ত:

রেল সহ সমর্থন টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ার বক্স সহ একক ব্লেড টাইপ এজ স্লিটিং ইউনিট।

7. সমাপ্ত টেপার শীটের জন্য বল টাইপ সাপোর্ট টেবিল

8. বৈদ্যুতিক সিস্টেম:

সেন্ট্রাল কন্ট্রোল টেবিল। PLC, AC ড্রাইভার ইনভার্টার দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকলাপের বৈশিষ্ট্য রয়েছে, যা কার্যকরভাবে পরিমাপের নির্ভুলতা এবং চলমান গতি নিয়ন্ত্রণ করতে পারে।

9. জলবাহী সিস্টেম:

জলবাহী শক্তি 25L/min

অন্তর্ভুক্ত: জলবাহী স্টেশন, ভালভ, তেল ট্যাঙ্ক, জয়েন্ট, নরম পাইপ, হার্ড পাইপ ইত্যাদি।

আমাদের স্ট্যান্ডার্ড দৈর্ঘ্য বরাবর কাটা এবং অর্থনৈতিকটির মধ্যে পার্থক্য কী?

স্ট্যান্ডার্ড দৈর্ঘ্য বরাবর কাটার সাথে তুলনা করে, অর্থনৈতিক প্রকারের মধ্যে নেই:

1) জলবাহী গাইডিং-প্রেস করা, শ্যাভেল-হেড, পিন্চ এবং ফিডিং ডিভাইস

ব্যবহারকারীকে অবশ্যই ক্রেন ব্যবহার করে শীট হেডটি লেভেলিং ইউনিটে তুলতে হবে এবং গাইড করতে হবে

2) জলবাহী সুইং বিম শিয়ারিং মেশিন: QC12Y-6X2000

ব্যবহারকারীকে অবশ্যই শীট কাটার জন্য ম্যানুয়াল প্লাজমা কাটার মেশিন ব্যবহার করতে হবে।

গ্রাহকদের সাথে যোগাযোগ

গ্রাহক: এই মেশিনের মাধ্যমে একদিকে ছোট প্রস্থ এবং একদিকে বড় প্রস্থের শীট কীভাবে কাটবেন?

সরবরাহকারী: প্রথমে, একটি ডাবল এজ স্লিটিং ইউনিট আছে, এটি হালকা খুঁটির জন্য সঠিক প্রস্থ পেতে হট রোলড স্টিল প্লেটের স্ক্র্যাপ প্রান্ত স্লিটিং করার জন্য,

    এবং তারপরে আমরা আমাদের টেপার স্লিটিং ইউনিট ব্যবহার করে ইস্পাত শীটটিকে 2 টুকরোতে কাটতে পারি যার একদিকে ছোট এবং একদিকে বড় শীট রয়েছে।

    স্লিটিং ইউনিটের সামনে একটি ডলি আছে। এটি টেপার কাটিং ডিগ্রি নিয়ন্ত্রণের জন্য। ডলিতে স্টপারের অবস্থান পরিবর্তন করে

    টেপার স্লিটিং হার নিয়ন্ত্রণ করতে।

গ্রাহক: দৈর্ঘ্য বরাবর কাটার জন্য আপনার কতগুলি মডেল আছে?

সরবরাহকারী: আমাদের তিনটি প্রকার আছে, মডেল নং 6X1800 - 12 মিটার (সর্বোচ্চ কাটিং দৈর্ঘ্য 12 মিটারের জন্য), মডেল নং 6X1800 - 14 মিটার

              (সর্বোচ্চ কাটিং দৈর্ঘ্য 14 মিটার) এবং মডেল নং 6X1800 - 18 মিটার (সর্বোচ্চ কাটিং দৈর্ঘ্য 18 মিটারের জন্য)।

গ্রাহক: আপনার মানের গ্যারান্টি সময়কাল কত দিন?

সরবরাহকারী: আমাদের মেশিনের মানের গ্যারান্টি 1 বছর। একবার মেশিনটি গ্রাহকের কর্মশালায় পৌঁছালে, আমরা মেশিন ইনস্টলেশন, কমিশনিং এবং প্রশিক্ষণের জন্য প্রকৌশলী পাঠাব। মেশিন ডেলিভারির আগে আপনি অপারেশন স্টাডির জন্য আমাদের কর্মশালায় প্রকৌশলী পাঠাতে পারেন।
