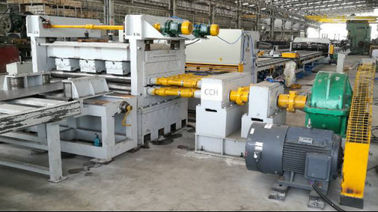

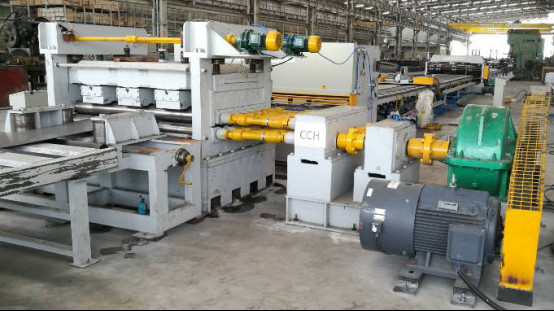

6 মিমি 1600 মিমি দৈর্ঘ্য কাটা মেশিন অর্থনৈতিক ইস্পাত কয়েল দৈর্ঘ্য লাইন কাটা

6 X 1600 অর্থনৈতিক কাটা দৈর্ঘ্য মেশিন ইস্পাত coil কাটিং মেশিন

টেকনিক্যাল প্যারামিটারঃ

1উপাদান বেধঃ 2mm-6.0mm Q235A গরম ঘূর্ণিত হালকা ইস্পাত জন্য

2. উপাদান প্রস্থঃ 800-1600mm

3স্টিলের কয়েল ওজনঃ সর্বোচ্চ ১৫ টন

4ইস্পাত কয়েল এর অভ্যন্তরীণ ব্যাসার্ধ: Φ500mm-Φ750mm

5. লেভেলিং গতিঃ ৫-১৫ মি/মিনিট

6. লেভেলিং রোলার সংখ্যাঃ 13

7. লেভেলিং রোলার ব্যাসার্ধঃ 130mm

8. স্কেল জন্য দৈর্ঘ্য পরিসীমাঃ 2000-12000mm requirments অনুযায়ী.

10. কাটা দৈর্ঘ্যের সহনশীলতাঃ ±15 মিমি (৮ মিটার দৈর্ঘ্যের প্লেটের উপর ভিত্তি করে)

11প্রধান লেভেলিং মোটর শক্তিঃ 37kw (মোট প্রায় 57KW)

12. মেশিনের জন্য প্রস্থের এলাকাঃ প্রায় 7000mm

দ্রুত বিবরণঃ

প্রয়োগঃ

এটি হালকা মেরু উপাদান uncoiling, সমতলীকরণ, কাটা, স্ক্র্যাপ প্রান্ত কাটা এবং conper কাটা প্রক্রিয়া জন্য,

একপাশে ছোট প্রস্থের, একপাশে বড় প্রস্থের ইস্পাত প্লেট পেতে।

বিশেষ উল্লেখ

1স্টীল কয়েল লোডিং dolly গাড়ীঃ

উপরে এবং নিচেঃ হাইড্রোলিক

অনুভূমিক গতিশীলঃ মোটরযুক্ত

সর্বাধিক লোডিং ওজনঃ ১৫ টন

2. হাইড্রোলিক ডাবল হেড অ্যাম্বুলেন্স টাইপ ডেকোলার:

এর মধ্যে রয়েছেঃ মোটর চালিত পে-অফ, মোটর, রিডক্সার,

চেইন সিস্টেমটি ঘোরানোর জন্য শিফট গ্রহণ করে। ঘূর্ণন দিকটি ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিরুদ্ধে হতে পারে।

খোলা এবং বন্ধঃ হাইড্রোলিক

সর্বাধিক লোডিং ওজনঃ ১৫ টন

3- লেভেলিং ইউনিট: (দুই স্তর টাইপ),

দুই স্তর রোলার লেভেলার,

১৩টি রোলার, যার মধ্যে ২টি ফিডিং রোলার, ১১টি লেভেলিং রোলার

লেভেলিং রোলের উপাদানঃ 42Cr. ব্যাসার্ধঃ 130mm, IF quenched

দুই স্তর সমতল রোলার, মোটর ড্রাইভ কৃমি স্ক্রু স্তর আপ এবং ডাউন সরানো সামঞ্জস্য করতে।

ট্রান্সমিশন সিস্টেমে গতি সামঞ্জস্যযোগ্য মোটর, হ্রাসকারী ইত্যাদি অন্তর্ভুক্ত রয়েছে।

রোলারগুলিকে হাইড্রোলিকের মাধ্যমে উপরে/নীচে চালিত করা হয়।

ইউনিটটি গাইডিং সিস্টেমের সাথে

দৈর্ঘ্য পরিমাপ

দৈর্ঘ্য গণনা এনকোডার রোলার উপর ইনস্টল করা হয়

4, কাটা (গ্রাহক দ্বারা প্রস্তুত ম্যানুয়াল প্লাজমা কাটার)

5ডাবল এজ কাটার ইউনিট।

এটি হালকা মেরু জন্য সঠিক প্রস্থ পেতে গরম ঘূর্ণিত ইস্পাত প্লেট স্ক্র্যাপ প্রান্ত কাটা জন্য।

স্টিলের শীট কাটাতে এটি রোলিং শিয়ারিং নীতির উপর ভিত্তি করে। স্লিটিং ইউনিটের সামনের অংশে একটি ডলি রয়েছে।

এটি বিভিন্ন আকারের হালকা মেরু শীট থেকে বিভিন্ন প্রস্থের পাওয়ার জন্য কাটা ব্লেডের অবস্থান পরিবর্তন করে সোজা কাটিয়া নিয়ন্ত্রণের জন্য।

যার মধ্যে রয়েছেঃ

রেলের সাথে সমর্থন টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ারবক্স সহ ডাবল ব্লেড টাইপ প্রান্ত কাটার ইউনিট।

6ট্যাপার কাটার ইউনিট

টোনার কাটার মেশিনটি ইস্পাত শীট কাটাতে রোলিং শেয়ারিং নীতির উপর ভিত্তি করে। কাটার ইউনিটের সামনের অংশে একটি ডলি রয়েছে।

এটি কোপারের কাটা ডিগ্রি নিয়ন্ত্রণের জন্য। কোপারের কাটার হার নিয়ন্ত্রণ করতে ডলির টপারের অবস্থান পরিবর্তন করে।

যার মধ্যে রয়েছেঃ

রেলের সাথে সমর্থন টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ার বক্স সহ একক ব্লেড টাইপ প্রান্ত কাটা ইউনিট।

7. সমাপ্ত কোপিং শীট জন্য বল টাইপ সমর্থন টেবিল

8বৈদ্যুতিক সিস্টেম:

সেন্ট্রাল কন্ট্রোল টেবিল।

পিএলসি, এসি ড্রাইভার ইনভার্টার দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকারিতা বৈশিষ্ট্য আছে,যা কার্যকরভাবে পরিমাপ নির্ভুলতা নিয়ন্ত্রণ করতে পারেন

এবং দৌড়ানোর গতি।

9হাইড্রোলিক সিস্টেম:

হাইড্রোলিক শক্তি 25L/মিনিট

এর মধ্যে রয়েছেঃ হাইড্রোলিক স্টেশন, ভালভ, তেল ট্যাঙ্ক, জয়েন্ট, নরম পাইপ, হার্ড পাইপ ইত্যাদি।

আমাদের স্ট্যান্ডার্ড কাটিয়া দৈর্ঘ্য এবং অর্থনৈতিক সংস্করণ মধ্যে পার্থক্য কি?

স্ট্যান্ডার্ড কাটিয়া দৈর্ঘ্যের তুলনায়, অর্থনৈতিক টাইপ নিম্নলিখিত নেইঃ

1) হাইড্রোলিক গাইডিং-প্রেসিং, ফালি-হেড, পিনচ এবং ফিডিং ডিভাইস।

ব্যবহারকারীকে ক্রেন ব্যবহার করতে হবে স্তরায়ন ইউনিটে শীট মাথা উত্তোলন এবং গিল্ড করার জন্য।

2) হাইড্রোলিক সুইং বিম শিয়ারিং মেশিনঃ QC12Y-6X2000

ব্যবহারকারীকে শীট কাটাতে ম্যানুয়াল প্লাজমা কাটার ব্যবহার করতে হবে।

গ্রাহকদের সাথে যোগাযোগ

উত্তরঃ কিভাবে এই মেশিন দ্বারা একপাশে ছোট প্রস্থ এবং একপাশে বড় প্রস্থ শীট সঙ্গে শীট কাটা?

বিঃ প্রথমত, একটি ডাবল প্রান্ত কাটা ইউনিট আছে, এটি হালকা মেরু জন্য সঠিক প্রস্থ পেতে গরম ঘূর্ণিত ইস্পাত প্লেট স্ক্র্যাপ প্রান্ত কাটা জন্য,

এবং তারপর আমরা আমাদের conper কাটা ইউনিট ব্যবহার করতে পারেন 2 টুকরা একপাশে ছোট এবং একপাশে বড় শীট সঙ্গে ইস্পাত শীট কাটা.

কটিং ইউনিট সামনে dolly. এটা কনিষ্ঠ কাটিয়া ডিগ্রী নিয়ন্ত্রণের জন্য. dolly উপর stopper অবস্থান পরিবর্তন দ্বারা নিয়ন্ত্রণ করতে

কনিষ্ঠ কাটার হার।

উঃ দৈর্ঘ্য অনুযায়ী কাটাতে আমাদের কতটি মডেল আছে?

বিঃ আমাদের তিনটি ধরণের আছে, 6X1600-12 মিটার ((সর্বোচ্চ কাটা দৈর্ঘ্য 12 মিটার), 6X1600-14 মিটার ((সর্বোচ্চ 14 মিটার) এবং 6X1600-16 মিটার

(সর্বোচ্চ ১৬ মিটার) ।

উত্তরঃ আপনার মানের গ্যারান্টি সময়কাল কতদিন?

এবং যখন মেশিনটি গ্রাহকের কর্মশালায় আসবে, আমরা ইঞ্জিনিয়ারকে মেশিনটি চালু করতে এবং প্রশিক্ষণ দিতে পাঠাবো।

কিন্তু এছাড়াও, ক্লায়েন্ট তাদের ইঞ্জিনিয়ারকে আমাদের কর্মশালায় পাঠানোর আগে অধ্যয়ন করতে দিতে পারে।
