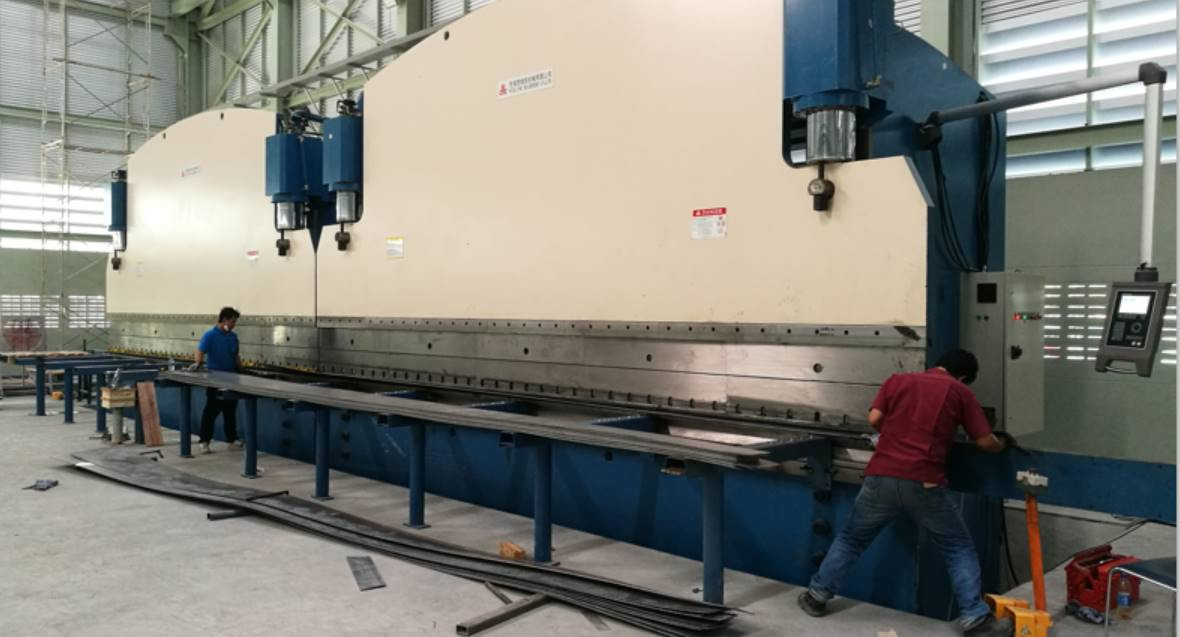

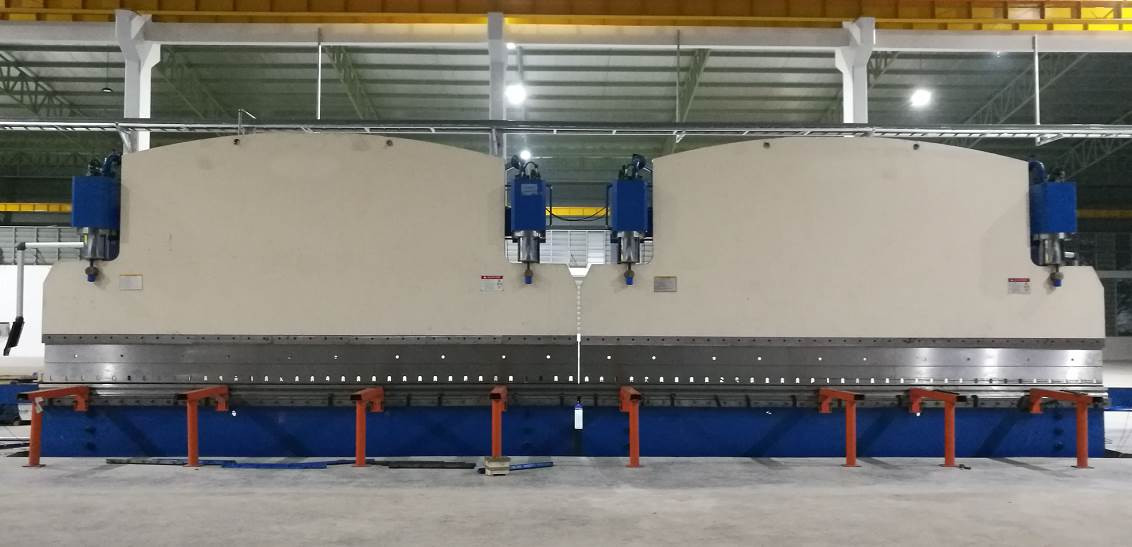

সিএনসি ট্যান্ডেম হাইড্রোলিক প্রেস ব্রেক মডেলঃ 2-WE67K-400/7000

অ্যাপ্লিকেশন: লাইট পোল এবং হাই মাস্ট তৈরি করা

প্রেস ব্রেক টুলিং-এর বিবরণ

প্রধান কর্মক্ষমতা :

• Y1,Y2 অক্ষ --- দুটি লিনিয়ার স্কেল রামের উভয় পাশে সিলিন্ডার নিয়ন্ত্রণ করতে ইনস্টল করা হয়েছে।
• মেশিনের ফ্রেমটি ট্যাঙ্ক, ওয়ার্কটেবিল, বাম এবং ডান আবাসন এবং রাম দ্বারা গঠিত।

সুতরাং এটির উচ্চ শক্তি এবং ভাল দৃঢ়তা রয়েছে

• সিঙ্ক্রোনাইজেশন ওয়ার্কিং নীতি

প্রেস ব্রেক উভয় সিলিন্ডারের সিঙ্ক্রোনাইজেশন নিশ্চিত করতে বৈদ্যুতিক-হাইড্রোলিক আনুপাতিক ভালভ গ্রহণ করে। আনুপাতিক ভালভটি BOSCH-Rexroth কোম্পানি দ্বারা তৈরি করা হয়েছে যার খুব ভাল পারফরম্যান্স রয়েছে যেমন যান্ত্রিক অ্যাকশন জোড়ার মধ্যে ছোট ঘর্ষণ, সূক্ষ্ম ইলেকট্রনিক অ্যামপ্লিফায়ার এবং উচ্চ নিয়ন্ত্রণ শক্তি এবং অবিচ্ছিন্ন অ্যাকশন সহ বৈদ্যুতিক চুম্বক। মেশিনের উভয় পাশে দুটি রাস্টার ডিসপ্লেয়ার রয়েছে যা ক্রমাগত রামের অবস্থানের সংকেত পেতে এবং নিয়ন্ত্রণ সিস্টেমে সংকেতটি ফিড ব্যাক করতে, তারপর নিয়ন্ত্রণ সিস্টেমটি বৈদ্যুতিক-হাইড্রোলিক ভালভকে নিয়ন্ত্রণ করবে যাতে দুটি সিলিন্ডার একটি মেশিনে সিঙ্ক্রোনাইজেশন হয়।

• অন্য একটি কারণ হল রাস্টার ডিসপ্লেয়ারগুলি সরাসরি হাউজিং প্লেটের উপর নয়, “C” প্লেটে ইনস্টল করা হয়েছে, কাজ করার সময় রাম এবং ফ্রেমের বিচ্যুতি এর পরিমাপ এবং নিয়ন্ত্রণের নির্ভুলতাকে প্রভাবিত করবে না
• দুটি ইউনিটের সিঙ্ক্রোনাইজেশন ওয়ার্কিং নীতি সম্পর্কে:

যদি দুটি ইউনিট একসাথে কাজ করার প্রয়োজন হয়, তবে প্রধান ইউনিটের কন্ট্রোল প্যানেলে সিঙ্ক্রোনাইজেশন অবস্থানে সুইচটি ঘোরাতে হবে। উভয় ইউনিটের পজিশন সংকেত CNC কন্ট্রোল সিস্টেমে (Delem সিস্টেম) পাঠানো হবে এবং CNC সিস্টেম থেকে আউটপুট সংকেত আনুপাতিক ভালভ এবং প্রিফিল ভালভে পাঠানো হবে। দ্রুত নিচে, গতির পরিবর্তন পয়েন্ট, চাপানোর গতি এবং রিটার্ন গতি নিয়ন্ত্রণ করতে দুটি ইউনিটের সিঙ্ক্রোনাইজেশন উচ্চ নির্ভুলতার সাথে রাখতে

• কম্পিউটারের মাধ্যমে, অপারেটর মেশিনের সাথে যোগাযোগ করতে পারে। কম্পিউটারে বেশ কয়েকটি পরিষেবা ভাষা রয়েছে, স্বয়ংক্রিয়ভাবে বাঁকানো শক্তি গণনা এবং সমন্বয় করে। এছাড়াও এটি ডেড পয়েন্ট, স্পিড চেঞ্জিং পয়েন্ট গণনা এবং নিয়ন্ত্রণ করতে পারে। রামের স্ট্রোক (Y1, Y2) ব্যবহারকারীর বিশেষ প্রয়োজনীয়তা মেটাতে সামান্য কাত করতে পারে।
• পূর্ণ দৈর্ঘ্যের কাজ এবং কেন্দ্রবিহীন কাজের প্রয়োজনীয়তা মেটাতে ভাল গাইডিং সিস্টেম, পজিশন পরিমাপ সিস্টেম এবং হাইড্রোলিক ব্যালেন্স সিস্টেমের সাথে সজ্জিত।
• ওয়ার্ক পিসের নির্ভুলতা নিশ্চিত করতে কাজ করার সময় মেশিনের বিচ্যুতি পূরণ করতে ওয়ার্কটেবিল ক্ষতিপূরণ ইউনিট গ্রহণ করা হয়
• সিলিন্ডারের পৃষ্ঠের ভাল পরিধান এবং তাপ চিকিত্সা রয়েছে, তাই এটির ভাল তৈলাক্তকরণ এবং দীর্ঘ পরিষেবা জীবন রয়েছে

সাইড আনলোডিং সিস্টেম
