ইস্পাত কয়েল কাটিং মেশিন, 6 X 1600 অর্থনৈতিক কাটা দৈর্ঘ্য মেশিন

দ্রুত বিবরণঃ

বর্ণনাঃ

টেকনিক্যাল প্যারামিটার

1উপাদান বেধঃ 2mm-6.0mm Q235A গরম ঘূর্ণিত হালকা ইস্পাত জন্য

2. উপাদান প্রস্থঃ 800-1600mm

3স্টিলের কয়েল ওজনঃ সর্বোচ্চ ১৫ টন

4স্টিলের কয়েল এর অভ্যন্তরীণ ব্যাসার্ধঃ Φ500mm-Φ750mm

5. লেভেলিং গতিঃ ৫-১৫ মি/মিনিট

6. লেভেলিং রোলার সংখ্যাঃ 13

7. লেভেলিং রোলার ব্যাসঃ 130mm

8. স্কেল জন্য দৈর্ঘ্য পরিসীমাঃ 2000-12000mm requirments অনুযায়ী.

10কাটার দৈর্ঘ্যের অনুমোদনঃ ± 15 মিমি (৮ মিটার দৈর্ঘ্যের প্লেটের ভিত্তিতে)

11প্রধান লেভেলিং মোটর শক্তিঃ 37kw (মোট প্রায় 57KW)

12. মেশিনের প্রস্থের ক্ষেত্রঃপ্রায় 7000 মিমি

প্রয়োগঃ

এটি হালকা মেরু উপাদান uncoiling, সমতলীকরণ, কাটা, স্ক্র্যাপ প্রান্ত কাটা এবং conper কাটা প্রক্রিয়া জন্য,

একপাশের ছোট প্রস্থ + একপাশের বড় প্রস্থের ইস্পাত প্লেট পেতে।

বিশেষ উল্লেখ

1স্টীল কয়েল লোডিং dolly গাড়ীঃ

উপরে এবং নিচেঃ হাইড্রোলিক

অনুভূমিক গতিশীলঃ মোটরযুক্ত

সর্বাধিক লোডিং ওজনঃ ১৫ টন

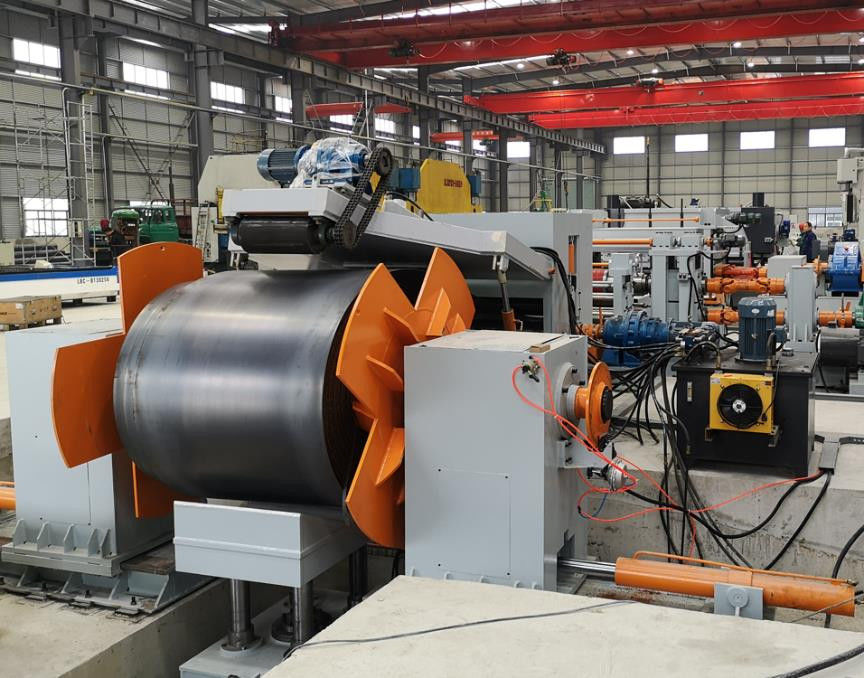

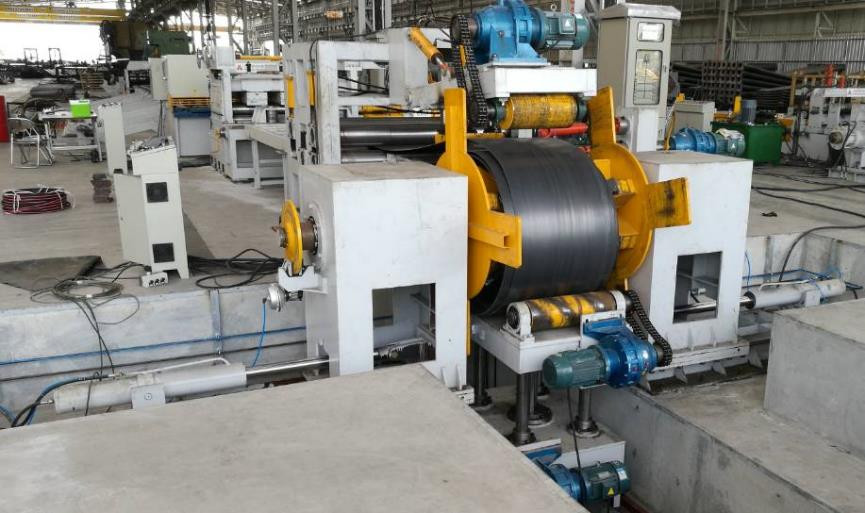

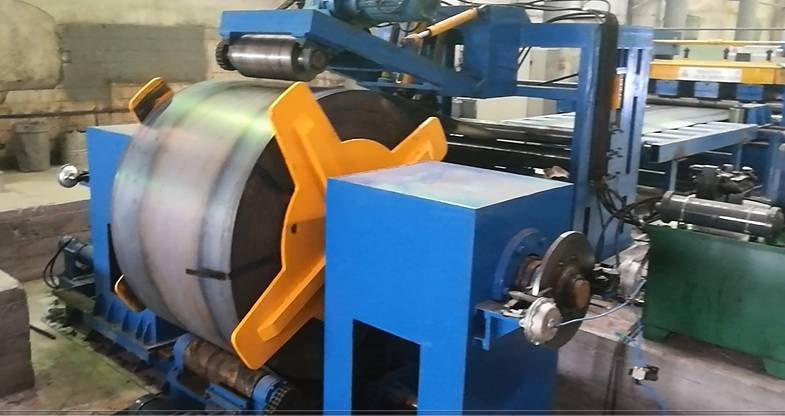

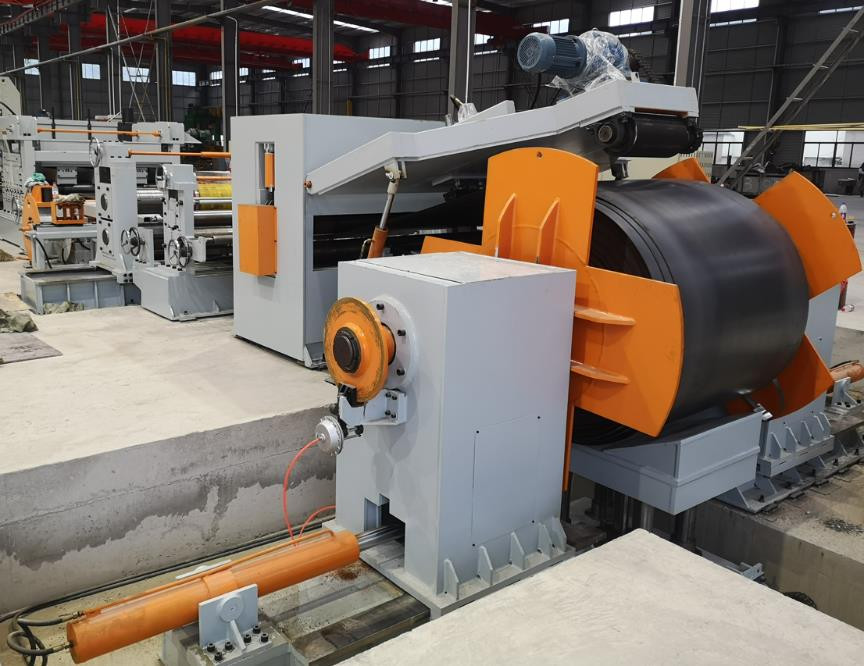

2. হাইড্রোলিক ডাবল হেড অ্যাম্বুলেন্স টাইপ ডেকোলার:

এর মধ্যে রয়েছেঃ মোটর চালিত পে-অফ, মোটর, রিডক্সার,

চেইন সিস্টেমটি ঘোরানোর জন্য শিফট গ্রহণ করে। ঘূর্ণন দিকটি ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিরুদ্ধে হতে পারে।

খোলা এবং বন্ধঃ হাইড্রোলিক

সর্বাধিক লোডিং ওজনঃ ১৫ টন

3- লেভেলিং ইউনিট: (দুই স্তর টাইপ),

দুই স্তর রোলার লেভেলার,

১৩টি রোলার, যার মধ্যে ২টি ফিডিং রোলার, ১১টি লেভেলিং রোলার

লেভেলিং রোলের উপাদানঃ 42Cr. ব্যাসার্ধঃ 130mm, IF quenched

দুই স্তর সমতল রোলার, মোটর ড্রাইভ কৃমি স্ক্রু স্তর আপ আপ এবং নিচে সরানো সামঞ্জস্য করতে

ট্রান্সমিশন সিস্টেমে গতি সামঞ্জস্যযোগ্য মোটর, হ্রাসকারী ইত্যাদি অন্তর্ভুক্ত রয়েছে।

রোলারগুলিকে হাইড্রোলিকের মাধ্যমে উপরে/নীচে চালিত করা হয়।

ইউনিটটি গাইডিং সিস্টেমের সাথে

দৈর্ঘ্য পরিমাপ

দৈর্ঘ্য গণনা এনকোডার রোলার উপর ইনস্টল করা হয়

4. কাটিং (ক্রেতা দ্বারা প্রস্তুত ম্যানুয়াল প্লাজমা কাটার)

5ডাবল এজ কাটার ইউনিট।

এটি হালকা মেরু জন্য সঠিক প্রস্থ পেতে গরম ঘূর্ণিত ইস্পাত প্লেট স্ক্র্যাপ প্রান্ত কাটা জন্য।

স্টিলের শীট কাটাতে এটি রোলিং শিয়ারিং নীতির উপর ভিত্তি করে। স্লিটিং ইউনিটের সামনের অংশে একটি ডলি রয়েছে।

এটি বিভিন্ন আকারের হালকা মেরু শীট থেকে বিভিন্ন প্রস্থের পাওয়ার জন্য কাটা ব্লেডের অবস্থান পরিবর্তন করে সোজা কাটিয়া নিয়ন্ত্রণের জন্য।

যার মধ্যে রয়েছেঃ

রেলের সাথে সমর্থন টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ারবক্স সহ ডাবল ব্লেড টাইপ প্রান্ত কাটার ইউনিট।

6ট্যাপার কাটার ইউনিট

টোনার কাটার মেশিনটি ইস্পাত শীট কাটাতে রোলিং শেয়ারিং নীতির উপর ভিত্তি করে। কাটার ইউনিটের সামনের অংশে একটি ডলি রয়েছে।

এটি কোপারের কাটা ডিগ্রি নিয়ন্ত্রণের জন্য। কোপারের কাটার হার নিয়ন্ত্রণ করতে ডলির টপারের অবস্থান পরিবর্তন করে।

যার মধ্যে রয়েছেঃ

রেলের সাথে সমর্থন টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ার বক্স সহ একক ব্লেড টাইপ প্রান্ত কাটা ইউনিট।

7. সমাপ্ত কোপিং শীট জন্য বল টাইপ সমর্থন টেবিল

8বৈদ্যুতিক সিস্টেম:

কেন্দ্রীয় নিয়ন্ত্রণ টেবিল. পিএলসি, এসি ড্রাইভার ইনভার্টার দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকারিতা বৈশিষ্ট্য আছে, যা কার্যকরভাবে পরিমাপ নির্ভুলতা এবং চলমান গতি নিয়ন্ত্রণ করতে পারেন।

9হাইড্রোলিক সিস্টেম:

হাইড্রোলিক শক্তি 25L/মিনিট

এর মধ্যে রয়েছেঃ হাইড্রোলিক স্টেশন, ভালভ, তেল ট্যাঙ্ক, জয়েন্ট, নরম পাইপ, হার্ড পাইপ ইত্যাদি।

আমাদের স্ট্যান্ডার্ড কাটিয়া দৈর্ঘ্য এবং অর্থনৈতিক এক সঙ্গে পার্থক্য কি?

স্ট্যান্ডার্ড কাটিয়া দৈর্ঘ্যের সাথে তুলনা করে, অর্থনৈতিক ধরণের নেইঃ

1) হাইড্রোলিক গাইডিং-প্রেসিং, ফাটল-হেড, পিনচ এবং ফিডিং ডিভাইস

ব্যবহারকারী স্তরায়ন ইউনিট থেকে শীট মাথা উত্তোলন এবং গিল্ডিং জন্য ক্রেন ব্যবহার করতে হবে

2) হাইড্রোলিক সুইং বিম শিয়ারিং মেশিনঃ QC12Y-6X2000

ব্যবহারকারীকে শীট কাটাতে ম্যানুয়াল প্লাজমা কাটার ব্যবহার করতে হবে।

গ্রাহকদের সাথে যোগাযোগ

গ্রাহক: এই মেশিন দিয়ে কিভাবে ছোট ও বড় পাতার শীট কাটা যায়?

সরবরাহকারী: প্রথমত, একটি ডাবল প্রান্ত কাটা ইউনিট আছে, এটা হালকা মেরু জন্য সঠিক প্রস্থ পেতে গরম ঘূর্ণিত ইস্পাত প্লেট স্ক্র্যাপ প্রান্ত কাটা জন্য,

এবং তারপর আমরা আমাদের কনিফাইং ইউনিট ব্যবহার করতে পারি ইস্পাত শীট কে ২ টুকরো করে কাটাতে একপাশে ছোট এবং একপাশে বড় শীট দিয়ে।

একটি dolly slicing ইউনিট সামনে আছে. এটি conper কাটা ডিগ্রী নিয়ন্ত্রণ করা হয়. dolly উপর stopper অবস্থান পরিবর্তন করে

কোপিয়ার কাটার গতি নিয়ন্ত্রণ করতে।

ক্রেতা: আপনার কাছে কতটি মডেল আছে?

সরবরাহকারী: আমাদের তিন ধরণের মডেল আছে, মডেল নং ৬X১৬০০ - ১২ মিটার (সর্বোচ্চ কাটার দৈর্ঘ্যের জন্য ১২ মিটার), মডেল নং ৬X১৬০০ - ১৪ মিটার

(সর্বোচ্চ কাটা দৈর্ঘ্য ১৪ মিটার) এবং মডেল নং ৬এক্স ১৬০০ - ১৬ মিটার (সর্বোচ্চ কাটা দৈর্ঘ্য ১৬ মিটার) ।

গ্রাহক: আপনার মানের গ্যারান্টি কতদিন?

সরবরাহকারী: আমাদের মেশিনের মানের গ্যারান্টি 1 বছর। একবার মেশিন গ্রাহকের কর্মশালায় পৌঁছে গেলে, আমরা মেশিন ইনস্টলেশন, কমিশনিং এবং প্রশিক্ষণের জন্য প্রকৌশলী পাঠাব।এছাড়াও আপনি মেশিন ডেলিভারি আগে অপারেশন অধ্যয়ন জন্য আমাদের কর্মশালায় ইঞ্জিনিয়ারদের পাঠাতে পারেন.
