আলোর মেরু জন্য দৈর্ঘ্য লাইন কাটা

হালকা মেরু জন্য দৈর্ঘ্য লাইন কাটা , মডেল: CTLA 8x18 00

(সম্পূর্ণ স্বয়ংক্রিয় টাইপ, 4 স্তর স্তরের)

মালিকানা বৈশিষ্ট্য:

সম্পূর্ণভাবে একটি উটোমতি সি টাইপ, যদি মেরুটির জন্য সঠিক প্রস্থ পাওয়া যায়, দৈর্ঘ্য সিএনসি নিয়ন্ত্রিত, স্বয়ংক্রিয়করণের সাথে মোমবাতি s litting, মোমবাতি প্লেট আনলোড এবং স্বয়ংক্রিয় সিস্টেম স্ট্যাকিং।

দুই ফলক টাইপ ডবল স্ক্র্যাপ প্রান্ত slitting ইউনিট এবং মৃন্ময় slitting ইউনিট।

(এন Ote: 6mm কম আলো প্লেট প্লেট জন্য স্বয়ংক্রিয় স্ট্যাকিং সিস্টেম )

অ্যাপ্লিকেশন:

এটা হালকা মেরু উপাদান জন্য uncoiling, স্তর, কাটা, স্ক্র্যাপ প্রান্ত slitting এবং মৃৎপাত্র slitting প্রক্রিয়া, এক পাশ ছোট প্রস্থ, এক পাশ বড় প্রস্থ ইস্পাত প্লেট পেতে।

প্রযুক্তিগত পরামিতি এবং কম্পোজড ডিভাইস

টেকনিক্যাল প্যারামিটার

• উপাদান পুরুত্ব : Q235A (Q345 = 6 মিমি,) গরম ঘূর্ণিত হালকা ইস্পাত জন্য 3 মিমি -8 মিমি, (ST52 = 6 মিমি)
• উপাদান প্রস্থ : 800- 1 8 0 মিমি
• ইস্পাত কুণ্ডলী ওজন : সর্বোচ্চ 30 টন
• ইস্পাত কুণ্ডলী অন্তর ব্যাস : Φ50 8 মিমি- Φ7 6 0 মিমি
• স্তর গতি : 5-15 মি / মিনিট
• স্তর রোলার সংখ্যা: 1 3
• স্তর রোলার ব্যাস: 1 44mm
• স্তর রোলের দূরত্ব: 1 5 0 মিমি
• স্তর রোলার উপাদান: GCr15
• স্তর রোলার কঠোরতা: HRC55 -58
• রোলার ডিভাইস সাপোর্টিং: 3 ইউনিট
• সাপোর্টিং রোলের ব্যাস: 15 0 মিমি
• স্কেল জন্য দৈর্ঘ্য পরিসীমা : 2000 ~ 12 000mm প্রয়োজনীয়তা অনুযায়ী
• কাটিয়া দৈর্ঘ্য সহনশীলতা : ± 15mm (8 মি দৈর্ঘ্য প্লেট বেস)
• প্রধান স্তরের মোটর শক্তি: 4 5 কেউ , 960RPM
• কাঁচি মেশিন ক্ষমতা: 8 mmx2 5 00mm
• শিয়ার মেশিন ঘূর্ণন কোণ: সর্বোচ্চ। 1.5 ডিগ্রী।
• ডবল প্রান্ত এবং মোমবাতি slitting গতি    1 5 মি / মি।
• 1 1 KW slitting জন্য প্রধান মোটর শক্তি
• Dolly চলন্ত গতি: 15 মি / মিনিট, স্থায়ী
• এস দোলনা ফলক উপাদান: H13k
• Slitting বি লেড ব্যাস: 31 0 মিমি
• মোমবাতি slitting Pinching রোল ব্যাস : 31 0 মিমি
• সর্বোচ্চ। অভ্যন্তরীণ প্রস্থের ডবল slitting ইউনিট : 1800 মিমি
• সর্বোচ্চ। মোমবাতি slitting ইউনিট অভ্যন্তরীণ প্রস্থ : 2400 মিমি
• মেশিনের জন্য প্রস্থ এলাকা : প্রায় 7000 মিমি

ডিভাইস বিস্তারিত

1. ইস্পাত কুণ্ডলী লোড dolly গাড়ী

ইউপি এবং ডাউন: হাইড্রোলিক

অনুভূমিক চলন্ত: motorized

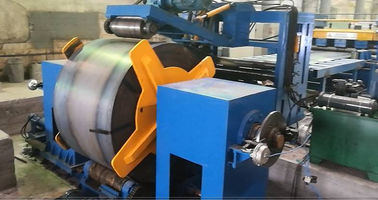

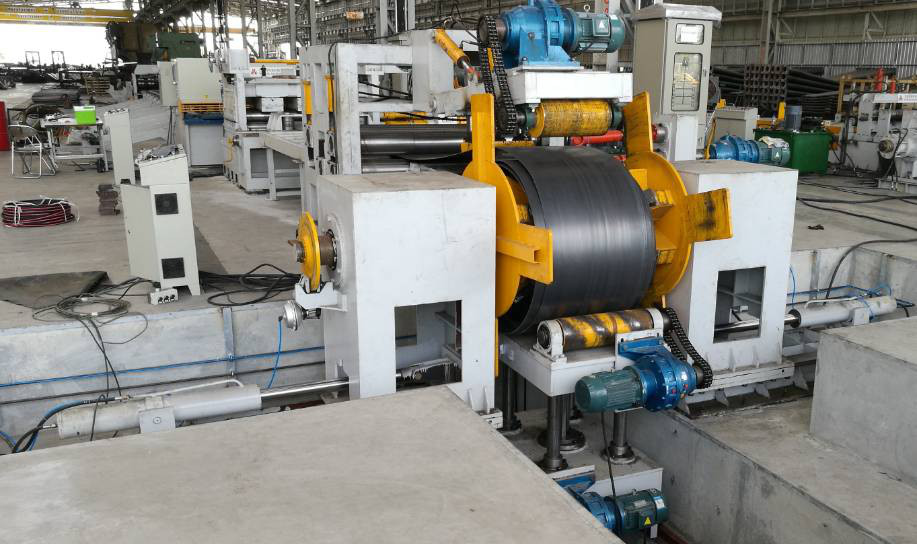

2. হাইড্রোলিক ডবল মাথা ছাতা টাইপ decoiler :

সহ : বাম এবং ডান ইউনিট,

শাখা ঘূর্ণন টান দিতে যা ব্রেক সঙ্গে ।

ওপেন এবং বন্ধ: হাইড্রোলিক

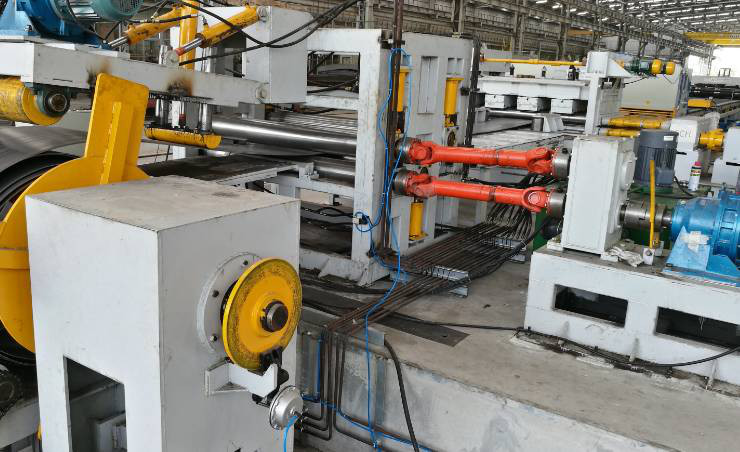

3. হাইড্রোলিক চাপ এবং পথনির্দেশক, জলবাহী ফয়েল-মাথা ডিভাইস, চিম্টি ing ডিভাইস

এটি ফ্রেম, হাইড্রোলিক প্রেসিং এবং গাইডিং ডিভাইস, হাইড্রোলিক ফোয়েল হেড ডিভাইস, পিঞ্চি আইএন রোলার এবং মোটর ড্রাইভার সিস্টেম ইত্যাদি গঠিত।

• হাইড্রোলিক চাপ এবং পথনির্দেশক ডিভাইস:

এটি হাইড্রোলিক প্রেসিং এবং গাইডিং আর্ম, প্রেসিং এবং গাইড হুইল, গিয়ার বক্স, মোটর ইত্যাদি।

• হাইড্রোলিক ফয়েল মাথা ডিভাইস:

এটি হাইড্রোলিক ফয়েল প্লেট সংকোচন ডিভাইস, প্লেট, জলবাহী ডিভাইস, ইত্যাদি প্রসারিত হয়।

• হাইড্রোলিক পিচ ডিভাইস

এটা স্লাইড, 2 পিচ রোলার, জলবাহী পিচ ডিভাইস, ফ্রেম, ইত্যাদি গঠিত হয়।

• জলবাহী চিম্টি ডিভাইস শক্তি অংশ

এটি এসি মোটর, গিয়ার বক্স, কাঁটাচামচ একটি গ্রুপ এবং সংযুক্ত, স্ট্যান্ড, একটি সার্বজনীন যৌথ, ইত্যাদি গঠিত হয়।

4 । মাঝারি ঘূর্ণায়মান উপায় worktable

5 । গাইডিং ডিভাইস

এটি গিল্ড ফ্রেম, চলমান সমতল প্লেট, নির্দেশক সমন্বয় ডিভাইস, উল্লম্ব চাবুক চাকা গঠিত হয়।

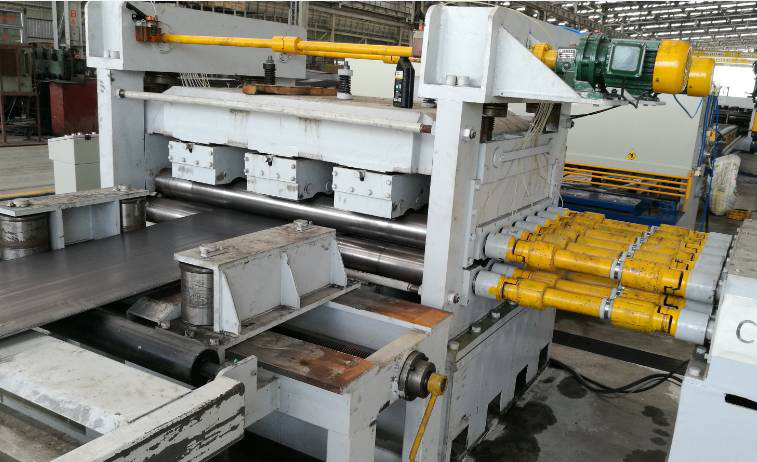

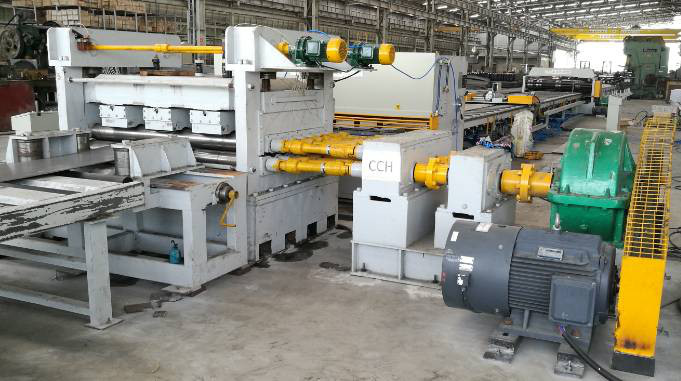

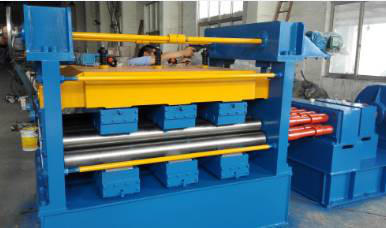

6. স্তর স্তর : ( চার lay টাইপ)

এটি এই লাইনের মূল সরঞ্জাম যা শক্তি অংশ এবং হোস্ট অংশে বিভক্ত।

শক্তি অংশটি পাওয়ার স্ট্যান্ড, ডিসিলারেটর, এ সি স্পিড অ্যাডজাস্টেবল মোটর, এ সি ইলেকট্রিক মন্ত্রিসভা ( এসি ফ্রিকোয়েন্সি মোটর ড্রাইভার ), কুপলিং, পাওয়ার ডিস্ট্রিবিউশন কেস, স্ট্র্যাপ হুইল, স্ট্র্যাপ, ইউনিভার্সাল যৌথ এবং ওয়াইজেড ব্রেক ইত্যাদি।

হোস্ট অংশটি নীচে স্ট্যান্ড, ফ্রেম, অ্যাক্সেল স্ট্যান্ডের অধীনে, ধাক্কা ধাক্কা স্ট্যান্ড, লেভেলিং রোলার, উপরের সাপোর্টিং ফ্রেম, আপ-ডাউন-ডাউন সাপোর্টিং হুইল স্ট্যান্ড, সাপোর্টিং হুইল, বৈদ্যুতিক উত্তোলন এবং টিপিং ডিভাইসের সাথে গঠিত, টিপে 2 পিসি সহ মোটর, ম্যানুয়াল লুব্রিকেট পাম্প।

এই মেশিনের চরিত্রগত:

এটি পাওয়ার ডিস্ট্রিবিউশন ক্ষেত্রে গৃহীত হয়, প্রতিটি লেভেলিং রোলার সার্বজনীন ক্রস কাপলিংয়ের সাথে সংযুক্ত থাকে, আপ-ডাউন-ডাউন লেভেলিং রোলার উভয় সক্রিয় থাকে, রৈখিক গতি সুসংগত হয়, তাই রোলার পৃষ্ঠ এবং প্লেটের মধ্যে ঘর্ষণ হ্রাস পাবে যা স্তরের দক্ষতা প্রম্পট করতে পারে।

সমতল স্তরের উভয় পাশে রোলার ভারবহন দুটি সেট রয়েছে, সমতল পেষণকারী ভারবহন এক সেট ফ্রিকোয়েন্সি হ্রাস করার জন্য এবং ল্যাবরেটরি থেকে অ্যাক্সিয়াল প্রতিরোধ করতে ব্যবহৃত হয়, যা দক্ষতা প্রম্পট করতে পারে।

সহায়তার চাকা দুটি দল মেশিনে ইনস্টল করা হয় যা সামনের এবং পিছনের দিকে আপ এবং ডাউন সামঞ্জস্য করতে পারে। এটি প্রধান বেলন সমর্থন এবং বেলন কঠোরতা এবং প্রম্পট স্তরের দক্ষতা বৃদ্ধি ব্যবহৃত। সাপোর্টিং চাকা উপর ভারবহন সিল করা হয় যা অক্সাইড স্ল্যাগ জন্মদান প্রবেশ করতে পারে।

মেশিনটি কীট গিয়ার এবং কীট রড গ্রহণ করে, বাইপোলার ডিক্লারেটিং এবং টিপসিং, ভারী চাপ পাওয়ার সামঞ্জস্যের উপর বড় টর্সন, এটি পৃথকভাবে এবং সিঙ্ক্রোনাসেসে উত্তোলন এবং চাপার জন্য সমন্বয় করতে পারে এবং ম্যানুয়াল মাইক্রো-সমন্বয় সেট করতে পারে।

লেভেলিং রোলার মাঝারি ফ্রিকোয়েন্সি ইনডাকশন কোঁচিং, গভীর স্তর, তেলের স্বল্পতা এবং মেশিনের জীবনযাত্রার সময় বহন করতে পারে।

লেভেলিং হোস্ট মেশিন কেন্দ্রীয় তেল সরবরাহ গ্রহণ করে যা সহজেই অপারেটিং করতে পারে। প্রধান উপাদানগুলি হোমল্যান্ডে উন্নত কম্প্রেশন দ্বারা কম্পন করছে যা চাপকে নষ্ট করে এবং নমনকে হ্রাস করতে পারে। মোটর সরাসরি বর্তমান গতি নিয়মিত মোটর, ইউরোথার্ম কোর প্লেট সহ যা উত্তোলন এবং ব্রেকিং সময় (দুই তৃতীয়াংশ ব্রেক টাইমগুলি সাধারণ বেশী ছোট) এবং প্রম্পট স্তরের দক্ষতা হ্রাস করতে পারে।

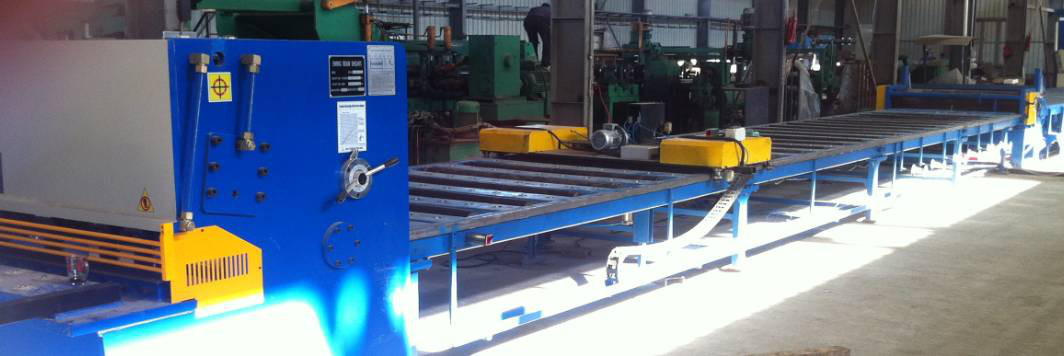

7 । ঘূর্ণায়মান টাইপ কাটন মেশিন :

সহ : হাইড্রোলিক সুইং বিম শিয়ার Q12Y-6 * 2000।

হালকা মেরু প্লেট কাটিয়া জন্য উপযুক্ত হতে 3 ডিগ্রী ঘেউ ঘেউ করা যাবে ।

কাঁধের পর, প্লেট সমান্তরাল হবে , এইভাবে উপাদানের অপচয় হ্রাস পাবে এবং হালকা মেরু তৈরির পরবর্তী প্রক্রিয়াটি সহজ হবে।

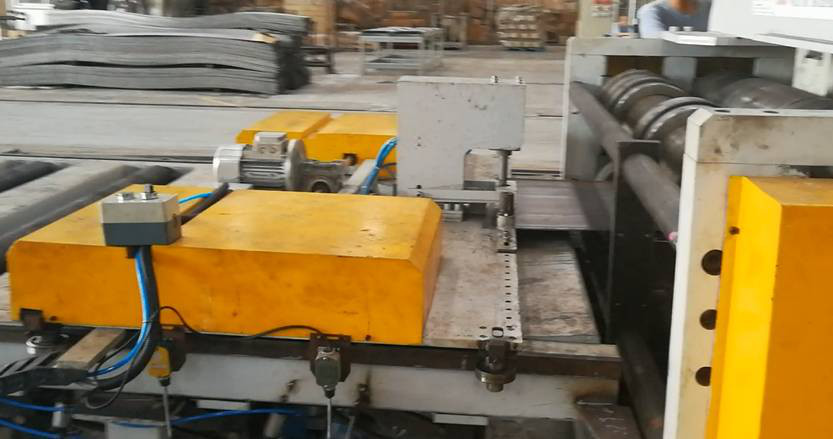

8. পি OLE দৈর্ঘ্য সমর্থন টেবিল + ডলি, অটোমেশন ডিভাইস সঙ্গে:

ডবল প্রান্ত slitting ইউনিট সামনে একটি dolly আছে । এটা slitting সোজা এবং আয়তক্ষেত্র প্লেট আকার নিয়ন্ত্রণের জন্য । আয়তক্ষেত্রের প্লেট আকার নিয়ন্ত্রণ করার জন্য ডলি উপর ঝাপসা অবস্থান পরিবর্তন করে ।

মোটর চালিত ড্রাইভিং সঙ্গে dolly, এটা মেরু প্লেট দৈর্ঘ্য অনুযায়ী টেবিলে সঠিক অবস্থান করতে পারেন।

মোটর চালিত ড্রাইভিং সঙ্গে টেবিল বেলন, যখন বেলন মোটর দ্বারা dived, প্লেট slitting ইউনিট সরানো এবং কোন প্রয়োজন প্লেট নিজে ধাক্কা করতে পারেন। ই বায়ুসংক্রান্ত ক্লাচ সঙ্গে খুব বেলন, এটি মোটর এবং চেইন সিস্টেম দ্বারা চালিত করা যেতে পারে, প্লেট সামঞ্জস্য জন্য নিজে প্লেট স্থানান্তর করতে পারেন ।

ডলি এবং উভয় প্রান্তের প্রান্ত স্লিটিং ইউনিটে, উভয় ধাক্কা প্লেটটির আয়তক্ষেত্রের প্লেটটির সঠিক মাত্রা পেতে বাধা দেওয়ার জন্য বায়ুসংক্রান্ত ডিভাইস রয়েছে।

9. প্লেট ক্রমবর্ধমান ডিভাইস।

তার যন্ত্রটিতে দুটি বায়ুসংক্রান্ত সিলিন্ডার রয়েছে এবং এটি প্লেট দৈর্ঘ্যের অনুসারে বিভিন্ন অবস্থানে স্থানান্তরিত হতে পারে।

W প্লেট স্লিট ইউনিট সামনে পৌঁছানোর, প্লেট বন্ধ করা হবে, এই ডিভাইসটি প্লেট বৃদ্ধি হবে , যাতে ধুলো clamp এবং প্লেট স্থানান্তর করতে পারেন যাতে।

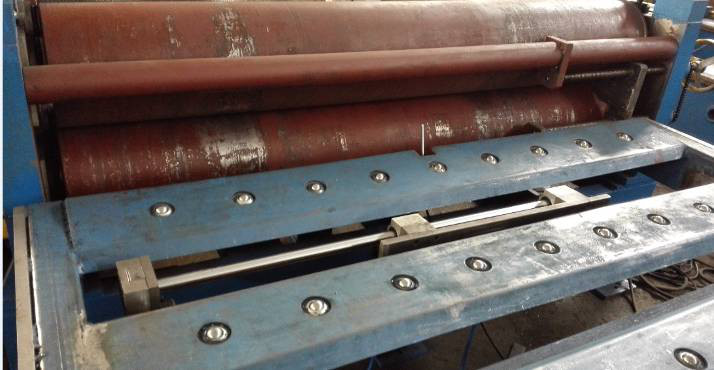

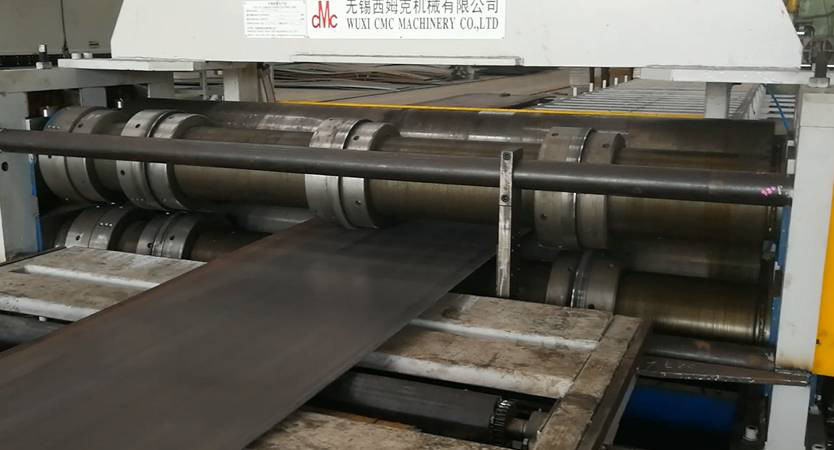

• ডবল প্রান্ত slitting ইউনিট।

ডবল প্রান্ত স্লিটিং মেশিন ইস্পাত শীট কাটা রোলিং কাঁচি ছাঁটাই বেস।

হালকা মেরু জন্য সঠিক প্রস্থ পেতে গরম ঘূর্ণিত ইস্পাত প্লেট এর স্ক্র্যাপ প্রান্ত slitting জন্য এটি।

সহ: রোলার, মোটর, গিয়ার বক্স, চার ব্লেড pinching দুই জোড়া

দুই স্ক্রু টাইপ রোলার উপরে এবং নিচে, slitting ফলক 2 জোড়া সঙ্গে।

স্ক্রু টাইপ রোলার প্লেট কোন আকার slitting জন্য কোনো অবস্থান কাটিয়া ফলক সামঞ্জস্য করার জন্য সহজ।

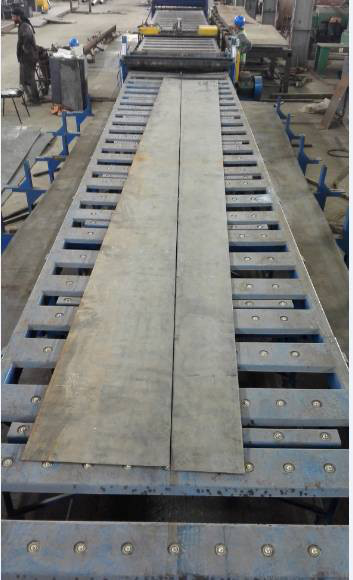

11। পি OLE দৈর্ঘ্য সমর্থন টেবিল + ডলি, অটোমেশন ডিভাইস সঙ্গে:

Slitting ইউনিট সামনে একটি dolly আছে। এটা নিয়ন্ত্রণ ময়দার কাটিয়া ডিগ্রী জন্য। মোমবাতি slitting হার নিয়ন্ত্রণ করার জন্য dolly উপর ঝাপসা অবস্থান পরিবর্তন করে।

মোটর চালিত ড্রাইভিং সঙ্গে dolly, এটা মেরু প্লেট দৈর্ঘ্য অনুযায়ী টেবিলে সঠিক অবস্থান করতে পারেন। ডান প্লেট চলন্ত দিক পেতে একটি nd clamp প্লেট।

মোটর চালিত ড্রাইভিং সঙ্গে টেবিল বেলন, যখন বেলন মোটর দ্বারা dived, প্লেট slitting ইউনিট সরানো এবং কোন প্রয়োজন প্লেট নিজে ধাক্কা করতে পারেন। ই বায়ুসংক্রান্ত ক্লাচ সঙ্গে খুব বেলন, এটি মোটর এবং চেইন সিস্টেম দ্বারা চালিত করা যেতে পারে, প্লেট সামঞ্জস্য জন্য নিজে প্লেট স্থানান্তর করতে পারেন ।

ডলি এবং উভয় nt টুপি slitting ইউনিট, উভয় ধাক্কা প্লেট ডান মোমবাতি কাটিয়া কোণ পেতে বন্ধ করার জন্য বায়ুসংক্রান্ত ডিভাইস আছে।

12. প্লেট ক্রমবর্ধমান ডিভাইস।

তার যন্ত্রটিতে দুটি বায়ুসংক্রান্ত সিলিন্ডার রয়েছে এবং এটি প্লেট দৈর্ঘ্যের অনুসারে বিভিন্ন অবস্থানে স্থানান্তরিত হতে পারে।

W প্লেট স্লিট ইউনিট সামনে পৌঁছানোর, প্লেট বন্ধ করা হবে, এই ডিভাইসটি প্লেট বৃদ্ধি হবে , যাতে ধুলো clamp এবং প্লেট স্থানান্তর করতে পারেন যাতে।

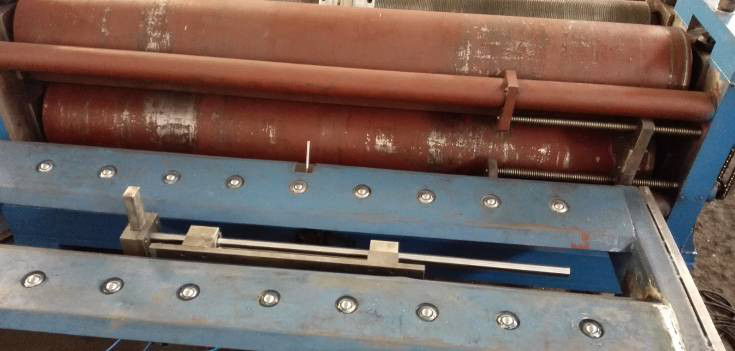

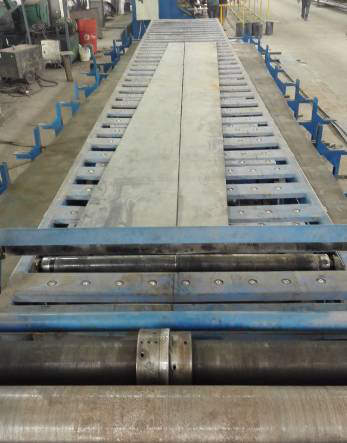

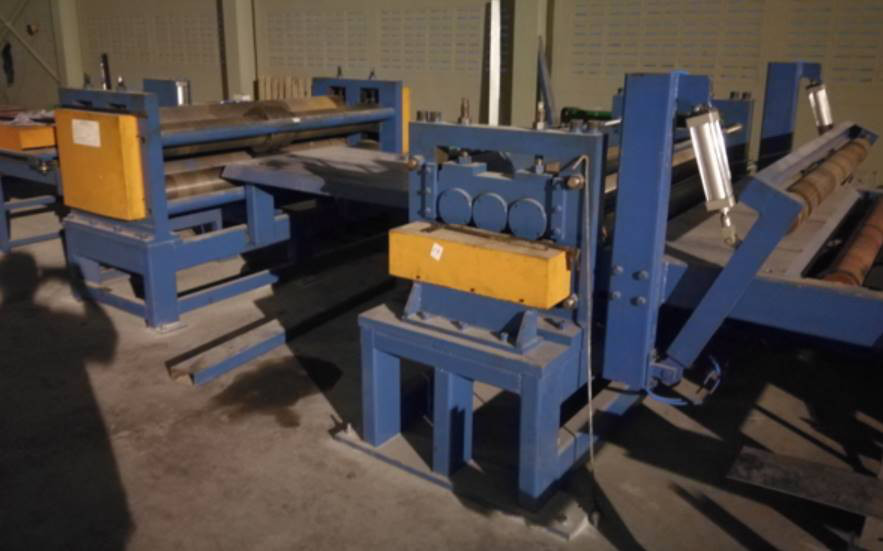

13 । মোমবাতি slitting ইউনিট

মোমবাতি slitting মেশিন ইস্পাত শীট কাটা রোলিং কাঁচি ছাঁটাই বেস। একটি nd নির্দিষ্ট মোমবাতি হার সঙ্গে ট্র্যাপজিয়াম প্লেট পেতে।

সহ: রোলার, মোটর, গিয়ার বক্স, আপ এবং নীচে pinching রোলার, দুই ব্লেড pinching দুই জোড়া,

উপরে এবং নিচে দুটি স্ক্রু টাইপ রোলার, slitting ফলক এক জোড়া সঙ্গে।

স্ক্রু টাইপ রোলার প্লেট কোন আকার slitting জন্য কোনো অবস্থান কাটিয়া ফলক সামঞ্জস্য করার জন্য সহজ।

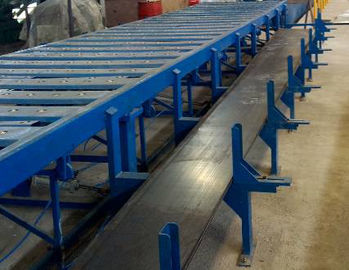

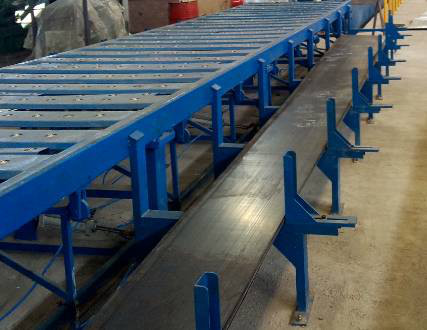

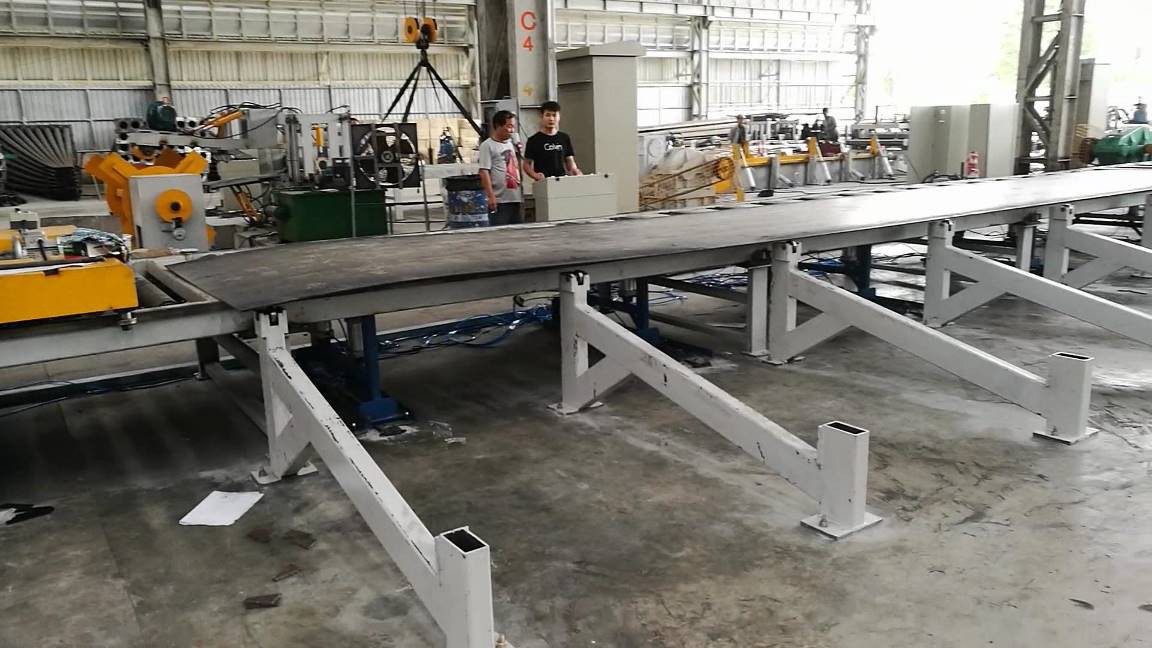

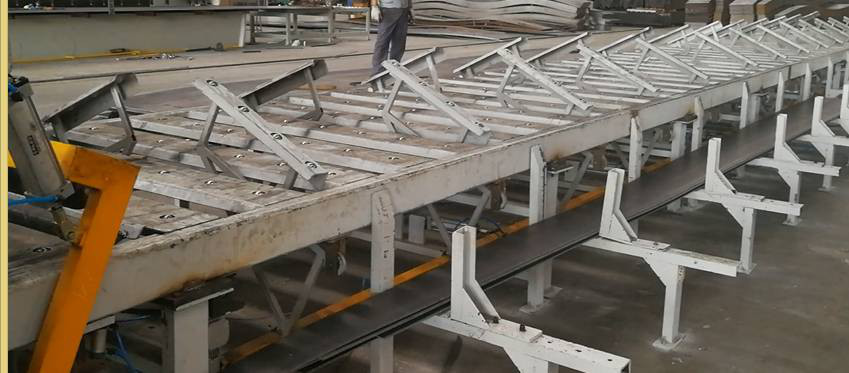

14 । সমাপ্ত মোমবাতি প্লেট জন্য বল টাইপ সমর্থন টেবিল

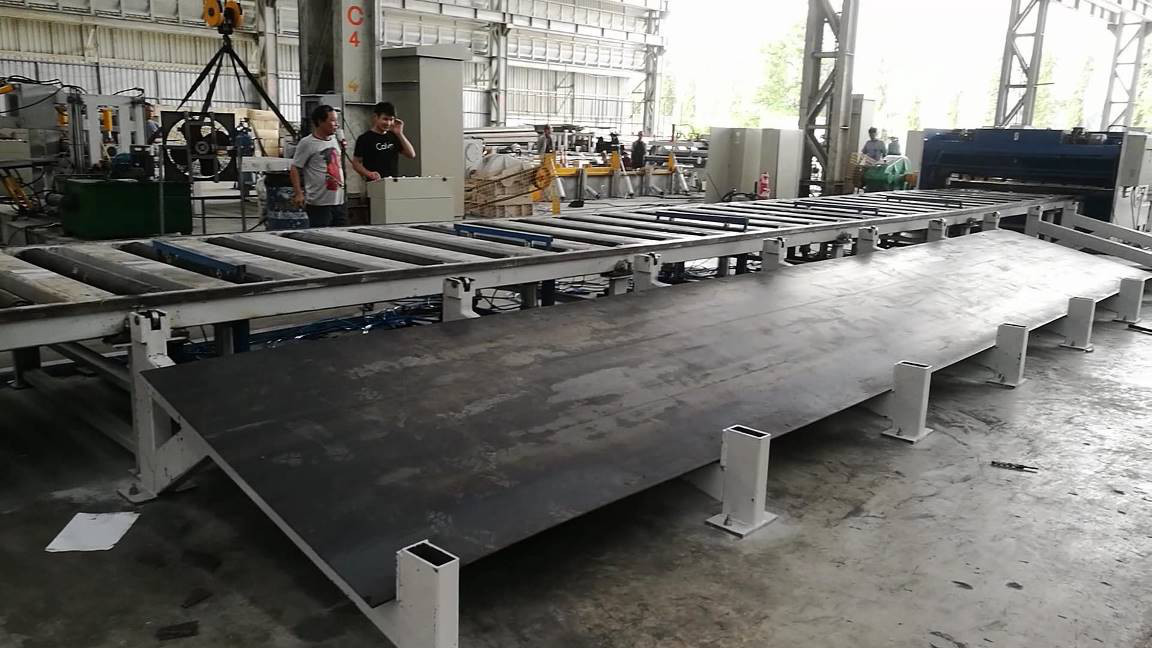

15. মোমবাতি প্লেট আনলোড এবং স্বয়ংক্রিয় সিস্টেম স্ট্যাকিং

দুটি বায়ুসংক্রান্ত pinching রোলার আছে। তার নীচে নিক্ষেপকারী বেলনটি মোটর ড্রাইভিংয়ের সাথে, যখন বেলনটি মোটর দ্বারা ডাইভিং হয়, মোমবাতি প্লেট স্লিটিং ইউনিট থেকে অনেক দূরে সরাতে পারে । W প্লেট চলন্ত থামানো, আপ রোলার বৃদ্ধি এবং প্লেট আনলোড করার জন্য জায়গা দিতে হবে।

টেবিলের মধ্যে টেবিল, এই 12 ইউনিট বায়ুসংক্রান্ত আনলোডিং ডিভাইস। টেবিল মাঝখানে থেকে উঠতে পারে, তারপর দুটি টুকরা মোমবাতি প্লেট উভয় পাশের স্ট্যাকিং স্ট্যান্ডে স্লাইড করবে।

16. বৈদ্যুতিক সিস্টেম :

কেন্দ্রীয় নিয়ন্ত্রণ টেবিল।

ডবল প্রান্ত স্লিটিং এবং মোমবাতি slitting জন্য, পিএলসি, এসি ড্রাইভার বৈদ্যুতিন সংকেতের মেরু বদল দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকলাপ বৈশিষ্ট্য , যা ডলি চলমান গতি কার্যকরভাবে নিয়ন্ত্রণ করতে পারেন ।

17 হাইড্রোলিক সিস্টেম :

হাইড্রোলিক শক্তি 25L / মিনিট

সহ : জলবাহী স্টেশন, ভালভ, তেল ট্যাংক, যৌথ, নরম পাইপ, হার্ড পাইপ এবং তাই

1 8 । বায়ুসংক্রান্ত সিস্টেম :

ফল বা ডলি এবং টেবিল ছোঁয়া, প্লেট ক্রমবর্ধমান, প্লেট আনলোডিং ডিভাইস ইত্যাদি।

19.অপশন:

ময়দার কাটিয়া পরে অতিরিক্ত স্তর একক।

R ইস্পাত প্লেট চাপ, এবং পরবর্তী প্রক্রিয়া সহজ।

( রাস্তার আলো মেরু জন্য 6 মিমি প্লেট কম বেধ জন্য উপযুক্ত এই ইউনিট)

2 0. বিকল্প: প্লেট অফলাইন সিস্টেম

( প্লেট দৈর্ঘ্য কাটা পরে, সিস্টেমটি প্লেটটি মেশিনের পাশে স্থানান্তর করতে পারে।)
