ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন

সাক্ষ্যদান
চীন Wuxi CMC Machinery Co.,Ltd সার্টিফিকেশন
চীন Wuxi CMC Machinery Co.,Ltd সার্টিফিকেশন
তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

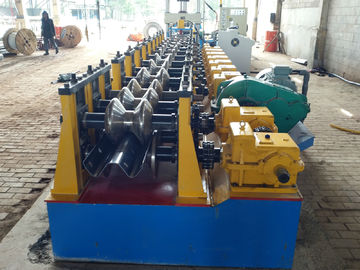

ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন

ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন
ISO9001 350H Beam Highway Barrier Roll Forming Machine
ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন

বড় ইমেজ :  ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন

পণ্যের বিবরণ:
উৎপত্তি স্থল: বুক্সি, চীন
পরিচিতিমুলক নাম: CMC
সাক্ষ্যদান: CE, ISO
প্রদান:
মূল্য: Negotiate
প্যাকেজিং বিবরণ: পুরো শরীরের প্লাস্টিক ব্যাগ দিয়ে আবৃত। বা গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী
ডেলিভারি সময়: স্টক অনুযায়ী
পরিশোধের শর্ত: T/T, এল সি
যোগানের ক্ষমতা: 36 মাস প্রতি সেট

ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন

বিবরণ
সাক্ষ্যদান: CE/ISO9001 ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: 380v, 50Hz
কাঁচামাল: PPGI পাটা: 1 বছর, 12 মাস
রঙ: কাস্টমাইজড বেলন উপাদান: 45 # ইস্পাত ক্রোম ধাতুপট্টাবৃত
লক্ষণীয় করা:

পিপিজিআই ব্যারিয়ার রোল বিরচন মেশিন

,

350 এইচ হাইওয়ে ব্যারিয়ার রোল মেশিন





ISO9001 350H মরীচি হাইওয়ে ব্যারিয়ার রোল বিরচন মেশিন



আই.প্রডাক্ট বর্ণনা





1 মডেল নাম্বার. উচ্চ গতির মেঝে ডেক স্টিল রোল ফর্ম মেশিন
2 বেধ 0.3-0.8mm
3 কলি উপাদান সিপাহী
4 ম্যানুয়াল ডিকোয়লার সহন ক্ষমতা 6.5 টন
5 খাদ উপাদান 45 # ইস্পাত
6 ব্যাস আউট কাস্টমাইজড
7 গঠনের পদক্ষেপের সংখ্যা কাস্টমাইজড
8 সংক্রমণ চেইন সংক্রমণ
9 গতি রচনা 8-12m / মিনিট
10 প্রধান মোটর শক্তি 3kw
11 ভোল্টেজ, বৈদ্যুতিক একক বিশেষ 380V50HZ থ্রি-ফেজ বা প্রয়োজন হিসাবে
12 মাত্রা 7 * 1,3 * 1,3
13 কাটা জলবাহী কাটিয়া
14 ফলক উপাদান বাজে চিকিত্সা সঙ্গে cr12 ইস্পাত 60-62। সি
15 নিয়ন্ত্রণ ব্যবস্থা পিএলসি (ডেল্টা)
16 দৈর্ঘ্য সহনশীলতা ± 1mm
17 খুচরা যন্ত্রাংশ

1 টি সহজেই ডিমেজড অংশ: শঙ্কু 2pcs, ফিউজ-লিঙ্ক 4pcs

2 রাবার মাদুর: 1 পিসি

3 বল্টু স্প্যানার: 1 পিসি

18

সম্পূর্ণ লাইন সহ: ম্যানুয়াল ডিকোয়লার, রোল ফর্মিং মেশিন, হাইড্রোলিক স্টেশন,

জলবাহী কর্তনকারী, পিএলসি নিয়ন্ত্রণ ব্যবস্থা, রান আউট টেবিল।







II. বেসিক মেশিন পরামিতি

  1. যান্ত্রিক বৈশিষ্ট্য এবং কাঁচামাল বিশেষ উল্লেখ

উপাদান: Q345B জালিত শীট

বেধ: 2.5~3.0 মিমি

প্রস্থ: 450-476 মিমি

ওজন: 65 কেজি

পণ্য বিশেষ উল্লেখ

পণ্য: পণ্য অঙ্কন দ্বারা

পণ্যের প্রস্থ: 310 মিমি ± 5 মিমি

পণ্যের উচ্চতা: 81 মিমি ± 5 মিমি

প্রোডাক্ট বিশেষ উল্লেখ

গঠন পদ্ধতি: কোল্ড রোল গঠন ing

উত্পাদন গতি: 10m / মিনিট

খাওয়ানোর দিকনির্দেশ: বাম ফিড

প্রধান ভোল্টেজ: 380V, 50Hz

ইউনিট মোট শক্তি: প্রায় 20.7KW

ড্রাইফ শ্যাফ্ট বিয়ারিং: 6026

টার্বো লিফট: SWL10-3 / 23-FU3

প্রধান ড্রাইভ মোটর: YVP180M-4-15

রিডুসার: জেডকিউ 500-48.57

ওয়ালবোর্ড উপাদান: A3

খাদ উপাদান: 40

ছাঁচ উপাদান: Gcr15







তৃতীয়, সরঞ্জাম কাঠামোর ওভারভিউ





সরঞ্জাম ফ্রেম A3 স্টিল প্লেট দ্বারা প্রক্রিয়াজাত হয়, বার্ধক্যজনিত চিকিত্সা পরে, 3-রোলার কাঠামো, 1 উচ্চ এবং 2 নিম্ন, নিম্ন রোলার একটি নির্দিষ্ট কাঠামো গ্রহণ করে, উপরের বেলন স্লাইডার আন্দোলনের সামঞ্জস্যতা গ্রহণ করে, এবং টারবাইন বক্স ড্রাইভের 3 সেট চালিত হয় উপরের এবং নীচের অংশটি সামঞ্জস্য করার জন্য মোটর দ্বারা টারবাইন বক্সটি একটি সংযোগকারী রডের মাধ্যমে 3 সেট বাক্সের সিঙ্ক্রোনাইজেশন নিশ্চিত করার জন্য সংযুক্ত করা হয় এবং পুরো মেশিনের সমান্তরালতা নিশ্চিত করতে 3 টি স্বতন্ত্র প্রাচীর প্লেটগুলি একটি খাদ দ্বারা সংযুক্ত করা হয়।বেলন খাদের ব্যাস 110 মিমি।বাম এবং ডানদিকে দুটি ছাঁচ আছে, একটি অভ্যন্তরীণ চাপের জন্য এবং একটি বাইরের চাপের জন্য এবং একটি সেট 15KW প্রধান মোটর।এটি একটি জেডকিউ 500 রিডুসার দ্বারা চালিত, যা গিয়ারগুলির মাধ্যমে বাম এবং ডান নীচের শাফটগুলি চালিত করে। গিয়ার মডিউলটি 10 ​​মি, প্রতিটি বাম এবং ডানদিকের জন্য একটি। পণ্যটি অপারেশন কনসোলের মাধ্যমে প্রক্রিয়া করা হয়।



চতুর্থসরঞ্জাম কনফিগারেশন চেকলিস্ট



না



নামের অংশ



পরিমাণ

1



গঠন ছাঁচ



প্রতিটি পাশে ছাঁচের এক সেট

2



15KW ড্রাইভ মোটর



1 সেট

3



গঠন ছাঁচ শ্যাফট



3Sets

4



টার্বো লিফট



3Sets

5



লিফট ড্রাইভ মোটর



1 সেট

6



জেডকিউ 500 হ্রাসকারী



1 সেট

7



বৈদ্যুতিক কনসোল



1 সেট

8



সরঞ্জাম অ্যাঙ্কর বল্ট



1 সেট







ভি.একোয়মেন্ট স্ট্রাকচার ডায়াগ্রাম:


ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন 1
