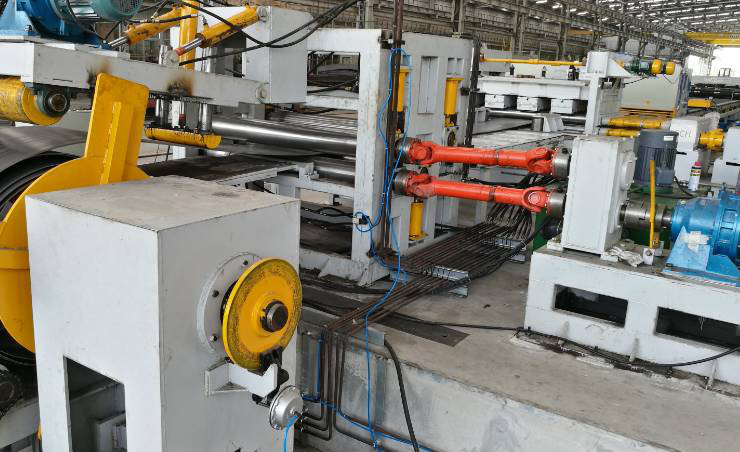

1600mm Q235A কয়েল কাট টু লেংথ মেশিন লাইন 15 টন লোড হচ্ছে

800 - 1600mm Q235A হট রোলড মাইল্ড স্টিলের কয়েল কাট টু লেন্থ মেশিন লাইন

আবেদন:

এটা হালকা মেরু উপাদান uncoiling, সমতলকরণ, কাটা, স্ক্র্যাপ প্রান্ত slitting এবং টেপার slitting প্রক্রিয়ার জন্য, একপাশে ছোট প্রস্থ, একপাশে বড় প্রস্থ ইস্পাত প্লেট পেতে.

দ্রুত বিস্তারিত:

টেকনিক্যাল প্যারামিটার

1. উপাদানের পুরুত্ব: Q235A হট রোলড মাইল্ড স্টিলের জন্য 2mm-6.0mm

2. উপাদানের প্রস্থ: 800-1600 মিমি

3. ইস্পাত কুণ্ডলীর ওজন: সর্বোচ্চ 20 টন

4. ইস্পাত কুণ্ডলী ভিতরের ব্যাস:Φ500mm-Φ750mm

5. সমতলকরণ গতি: 5- 15 মি/মিনিট

6. লেভেলিং রোলারের সংখ্যা: 13টি

7. সমতলকরণ rollers ব্যাস: 160mm

8. স্কেল জন্য দৈর্ঘ্য পরিসীমা: 2000～12000mm প্রয়োজন অনুযায়ী.

10. কাটার দৈর্ঘ্য সহনশীলতা: ±15 মিমি (8 মি দৈর্ঘ্যের প্লেটের ভিত্তি)

11. প্রধান সমতলকরণ মোটর শক্তি: 37kw (মোট প্রায় 65KW)

12. মেশিনের জন্য প্রস্থ এলাকা: প্রায় 7000 মিমি

স্পেসিফিকেশন

1. ইস্পাত কয়েল লোডিং ডলি গাড়ি:

UP এবং ডাউন: হাইড্রোলিক

অনুভূমিক চলন্ত: মোটর চালিত

সর্বোচ্চ লোডিং ওজন: 15 টন

2. হাইড্রোলিক ডাবল-হেড ছাতা টাইপ ডিকয়লার:

সহ: মোটর চালিত বেতন বন্ধ, মোটর, হ্রাসকারী,

চেইন সিস্টেমটি ঘোরাতে শিফট নেয়।ঘূর্ণন দিক ঘড়ির কাঁটার দিকে এবং unclockwise হতে পারে.

খোলা এবং বন্ধ: হাইড্রোলিক

সর্বোচ্চ লোডিং ওজন: 15 টন

3. হাইড্রোলিক গাইডিং-প্রেসিং, বেলচা-মাথা, চিমটি এবং খাওয়ানোর ডিভাইস:

এটি স্টিলের কয়েলের মাথাকে ফিডিং ইউনিটে নিয়ে যাওয়ার জন্য, হাইড্রোলিক আপ এবং স্টিলের কয়েলটি আলগা এড়াতে প্রেস করুন।

দুটি রোলারের ঘূর্ণন উপাদানটিকে প্রান্ত স্লিটিং ইউনিটে খায়।আপ রোলার আপ এবং ডাউন: হাইড্রোলিক

4. মধ্যম ঘূর্ণায়মান উপায় worktable:4M

5. লেভেলিং ইউনিট: (টু লে টাইপ),

সহ: গতি সামঞ্জস্যযোগ্য মোটর, রিডুসার, গিয়ারবক্স।

সমতলকরণ রোলার তাপ চিকিত্সা, 40Cr সঙ্গে চুক্তি হয়.HRC48

আপ এবং ডাউন রোলার মোট 13টি। (1 জোড়া চিমটি রোলার সহ)

আপ রোলার বেস এর আপ এবং ডাউন মুভমেন্ট ওয়ার্ম সিস্টেমের মাধ্যমে মোটর দ্বারা চালিত হয়।

এটি দৈর্ঘ্য পরিমাপ ইউনিট সহ:

এনকোডার ঘোরানো সিস্টেম নিয়ন্ত্রণ এবং নির্দিষ্ট দৈর্ঘ্য নিয়ন্ত্রণ করতে দৈর্ঘ্য সংকেত পাঠায়।

দ্রষ্টব্য: বিকল্প: পৃথক গাইডিং ইউনিট সহ চারটি লেই টাইপ লেভেলিং ইউনিট।

6. কাটিং মেশিন:

সহ:হাইড্রোলিক সুইং বিম শিয়ার Q12Y-6*2000।

7. ডবল প্রান্ত slitting ইউনিট.

এটি হালকা মেরু জন্য সঠিক প্রস্থ পেতে গরম ঘূর্ণিত ইস্পাত প্লেট স্ক্র্যাপ প্রান্ত slitting জন্য.

এটি ইস্পাত শীট কাটা ঘূর্ণায়মান শিয়ারিং নীতির উপর ভিত্তি করে।স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি সরাসরি কাটা নিয়ন্ত্রণের জন্য।স্লিটিং ব্লেডের অবস্থান পরিবর্তন করে বিভিন্ন প্রস্থ fr বিভিন্ন আকারের হালকা মেরু শীট পেতে।

সহ:

রেলের সাথে সাপোর্টিং টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ার বক্স সহ ডাবল ব্লেড টাইপ এজ স্লিটিং ইউনিট।

8. টেপার স্লিটিং ইউনিট

টেপার স্লিটিং মেশিনটি স্টিলের শীট কাটার জন্য রোলিং শিয়ারিং নীতির উপর ভিত্তি করে।স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি টেপার কাটিয়া ডিগ্রী নিয়ন্ত্রণের জন্য।টেপার স্লিটিং হার নিয়ন্ত্রণ করতে ডলিতে স্টপারের অবস্থান পরিবর্তন করে।

সহ:

রেলের সাথে সাপোর্টিং টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ার বক্স সহ একক ব্লেড টাইপ এজ স্লিটিং ইউনিট।

9. সমাপ্ত টেপার শীট জন্য বল টাইপ সমর্থন টেবিল

10. বৈদ্যুতিক ব্যবস্থা:

কেন্দ্রীয় নিয়ন্ত্রণ টেবিল।

পিএলসি, এসি ড্রাইভার বৈদ্যুতিন সংকেতের মেরু বদল দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকলাপের বৈশিষ্ট্য আছে, যা কার্যকরভাবে পরিমাপ নির্ভুলতা এবং চলমান গতি নিয়ন্ত্রণ করতে পারে।

11. হাইড্রোলিক সিস্টেম:

হাইড্রোলিক শক্তি 25L/মিনিট

সহ: জলবাহী স্টেশন, ভালভ, তেল ট্যাঙ্ক, জয়েন্ট, নরম পাইপ, হার্ড পাইপ এবং তাই।

আমাদের কাট টু দৈর্ঘ্য এবং অন্যদের সাথে পার্থক্য কি?

দৈর্ঘ্যের ঐতিহ্যগত কাটটি কেবল স্টিলের কুণ্ডলীকে শীটগুলিতে কাটে।কিন্তু আমাদের বিশেষভাবে হালকা খুঁটির জন্য ডিজাইন করা হয়েছে, এটি স্টিলের কুণ্ডলীকে শীটগুলিতে কাটতে পারে, তবে একই সময়ে, এটি শীটটিকে একপাশে ছোট প্রস্থে, একপাশের বড় প্রস্থে, মই-আকৃতির অনুরূপ করতে পারে।

গ্রাহকদের সাথে যোগাযোগ

উত্তরঃ এই মেশিনের মাধ্যমে একপাশের ছোট প্রস্থ এবং একপাশের বড় প্রস্থের শীটটি কীভাবে কাটবেন?

বি: প্রথমত, একটি ডাবল এজ স্লিটিং ইউনিট রয়েছে, এটি হট রোলড স্টিল প্লেটের স্ক্র্যাপ এজ স্লিটিং করার জন্য হালকা খুঁটির জন্য সঠিক প্রস্থ পেতে, এবং তারপরে আমরা আমাদের টেপার স্লিটিং ইউনিট ব্যবহার করে স্টিলের শীটটিকে 2 টুকরো করতে পারি। একপাশে ছোট এবং একপাশে বড় শীট।স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি টেপার কাটিয়া ডিগ্রী নিয়ন্ত্রণের জন্য।টেপার স্লিটিং হার নিয়ন্ত্রণ করতে ডলিতে স্টপারের অবস্থান পরিবর্তন করে।

উত্তর: কাটা থেকে দৈর্ঘ্যের জন্য আমাদের কতগুলি মডেল আছে?

বি: আমাদের কাছে তিনটি প্রকার রয়েছে, 6X1600-12 মিটার (সর্বোচ্চ কাটার দৈর্ঘ্য 12 মিটার), 6X1600-14 মিটার (সর্বোচ্চ 14 ​​মিটার) এবং 6X1600-16 মিটার (সর্বোচ্চ 16 মিটার)

উত্তর: আপনার মানের গ্যারান্টি সময়কাল কতক্ষণ

এক বছর.এবং যখন মেশিনটি কাস্টমার ওয়ার্কশপে আসবে, আমরা ইঞ্জিনিয়ারকে কমিশনিং মেশিনে পাঠাব এবং প্রশিক্ষণ দেব।তবে এছাড়াও, ক্লায়েন্ট তাদের প্রকৌশলীকে আমাদের ওয়ার্কশপে ডেলিভারির আগে অধ্যয়ন করতে দিতে পারে।
