| ব্র্যান্ড নাম: | CMC |
| Model Number: | RW-DC120/300 |
| MOQ: | 1 সেট |
| মূল্য: | আলোচনাযোগ্য |
রোবট বেস প্লেট ঢালাই এবং দরজা কাটা সমন্বয় মেশিন
মডেলঃ RW-DC120/300
প্রয়োগঃ

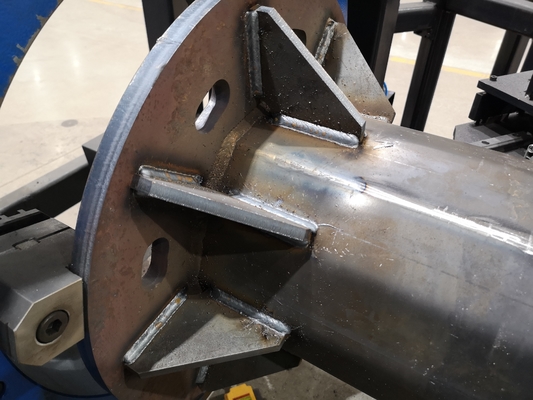

ওয়েল্ডিং সিস্টেম হালকা মেরু বেস প্লেট ঢালাই উত্পাদন জন্য প্রয়োগ করা হয়। রিয়েল টাইম যোগাযোগ রোবট এবং ঢালাই ক্ষমতা মধ্যে,ভাল মানের ঢালাই seam পেতে বিভিন্ন ঢালাই অবস্থান অনুযায়ী,.
এই মেশিনের রাস্তার আলোর খুঁটির উৎপাদনে ছয়টি প্রধান ব্যবহার রয়েছেঃ
শঙ্কু খুঁটি, গোলাকার খুঁটি, অষ্টভুজ খুঁটি, বহুভুজ খুঁটি, সমান ব্যাসের খুঁটিগুলির জন্য উপযুক্ত
প্রধান পরামিতিঃ
| না। | পয়েন্ট | প্যারামিটার |
| 1 | মেরু মিনি ব্যাসার্ধ | ১২০ মিমি |
| 2 | মেরু সর্বোচ্চ ব্যাসার্ধ | ৩০০ মিমি |
| 3 | মেরু সর্বোচ্চ দৈর্ঘ্য | ১২ মিটার বা ১৪ মিটার |
| 4 | মেরু মিনি. বেধ | 2.5 মিমি |
| 5 | সর্বাধিক মেরু বেধ |
ঢালাইয়ের জন্যঃ 12 মিমি দরজার কাটার বেধ 8mm, বিকল্প=12mm) |
| 6 |
প্রসারিত টিউবের সর্বাধিক বেধ যা বিকৃত হতে পারে |
৮ মিমি |
| 7 |
মেরু সর্বোচ্চ ওজন |
স্ট্যান্ডার্ড:300kg বিকল্পঃ ৫০০ কেজি |
| 8 |
বেস প্লেট স্টিফেনারের সর্বাধিক QTY |
৪-৮ দ্রষ্টব্যঃ যদি পরিমাণ বড় হয় এবং stiffeners দূরত্ব ছোট এবং ঢালাই টর্চ প্রভাবিত হয়, half of the stiffeners can be welded |
| 9 |
বেস প্লেট স্টিফেনারের আকার |
সাধারণ স্ট্রিট লাইট স্টল এবং উচ্চ মাস্ট উপযুক্ত (বিভিন্ন আকারের স্টিফেনারের জন্য বিভিন্ন ছাঁচের প্রয়োজন হয়, যা ব্যবহারকারী মেশিনে সরবরাহিত ছাঁচ অনুযায়ী প্রক্রিয়াজাত এবং উত্পাদন করতে পারেন) |
| 10 |
ঢালাইয়ের গতি |
রেফারেন্স স্পিড ৩০০-৫০০ মিমি/মিনিট বিভিন্ন বেধ এবং বিভিন্ন ঢালাই গতি |
| 11 |
বেস প্লেটের আকৃতি |
বৃত্ত, বর্গক্ষেত্র, অষ্টভুজ, চারটি পক্ষের একাধিক পক্ষ |
| 12 |
বেস প্লেটের মিনিমাম বেধ |
১০ মিমি প্রস্তাবিত মান, খুব পাতলা, ভিতরে এবং বাইরে welding কঠিন, সহজে মাধ্যমে পোড়া) |
| 13 |
বেস প্লেটের সর্বাধিক বেধ |
সাধারণ খুঁটির জন্য উপযুক্ত |
| 14 |
বেস প্লেটের সর্বনিম্ন আকার |
১৫০ মিমি × ১৫০ মিমি |
| 15 |
বেস প্লেটের সর্বাধিক আকার |
ব্যাসার্ধ: ৫০০ মিমি, অথবা বর্গাকার প্লেটঃ ৫০০x৫০০। বিকল্পঃ ব্যাসার্ধঃ 700mm, অথবা বর্গক্ষেত্র প্লেট 700x700. |
| 16 |
স্টীফেনার এবং বেস প্লেটের আকারের সামঞ্জস্যের জন্য প্রয়োজনীয়তা |
মাত্রা সহনশীলতা 1 মিমি মধ্যে এটি একটি ভাল রোবট ঢালাই প্রভাব পেতে আকার ধারাবাহিকতা নিশ্চিত করতে লেজার কাটিয়া বা প্লাজমা কাটিয়া ব্যবহার করার পরামর্শ দেওয়া হয় |
| 17 |
দরজার ফ্রেমের আকারের সামঞ্জস্যের জন্য প্রয়োজনীয়তা |
সাধারণভাবে, দরজার ফ্রেমটি বাইরে থেকে কেনা হয় এবং আকারের সহনশীলতা 1 মিমি এর বেশি। অতএব, এটি ম্যানুয়ালি দরজা ফ্রেম ইনস্টল করা প্রয়োজন, এবং স্পট ঢালাই দৃঢ়ভাবে পরে (বা clamping পরে, রোবট আবার ঢালাই হবে, যদি সহনশীলতা অপেক্ষাকৃত ছোট,এটি সরাসরি রোবট দ্বারা ঢালাই করা যেতে পারে (দ্রষ্টব্যঃ যদি দরজার ফ্রেমের মাত্রা সহনশীলতা তুলনামূলকভাবে বড় হয়, তবে এটি দরজার ফ্রেম এবং দরজার মধ্যে ফাঁকটিকে তুলনামূলকভাবে বড় করে তুলবে, যার ফলে ওয়েল্ডিংয়ের স্থানীয় ফুটো হবে,এবং স্থানীয় ম্যানুয়াল মেরামত ঢালাই পরে প্রয়োজন হয়) |
| 18 |
সুইচ প্লাজমা কাটার অবস্থানের ব্যাপারে, দরজার সর্বোচ্চ পয়েন্ট থেকে বেস প্লেট পর্যন্ত সর্বোচ্চ দূরত্ব |
১৪০০ মিমি |
| 19 |
কাটার ধরন |
স্ট্যান্ডার্ডঃ পাইপ টাইপ কাটিং ((৩ অক্ষ) বিকল্পভাবে সমতল পৃষ্ঠের প্রকার কাটা + পাইপ প্রকার কাটা (4 অক্ষ) |
| 20 |
দরজার আকার এবং আকৃতি |
কাটা পরিসীমা কোন সীমা নেই |
| 21 |
দরজার ফ্রেমের ওয়েল্ডিং অবস্থানের ক্ষেত্রে,দরজার সর্বোচ্চ পয়েন্ট থেকে বেস প্লেট পর্যন্ত সর্বোচ্চ দূরত্ব |
২০০০ মিমি |
| 22 |
পল টাইপের জন্য উপযুক্ত |
শঙ্কুযুক্ত মেরু, বৃত্তাকার মেরু, অষ্টভুজীয় মেরু, অষ্টভুজের উপরে বহুভুজীয় আকার এবং সমান ব্যাসার্ধের মেরু সব উপযুক্ত |
| 23 |
প্লাজমা উৎস |
হাইপারথার্ম পাওয়ারম্যাক্স ৪৫ (মার্কিন যুক্তরাষ্ট্রে তৈরি) |
| 24 |
সর্বাধিক ছিদ্র এবং গুণমান কাটা বেধ |
8 মিমি (প্রস্তাবিত মান) |
| 25 |
কাটার গতি |
একটি সাধারণ রাস্তার আলো মেরু উপর একটি দরজা কাটা সময় 30 ~ 40 সেকেন্ড |
| 26 |
CNC সিস্টেম |
সি ড্যাফেং (SF-2100S) |
| 27 |
নেস্টিং সফটওয়্যার |
স্মার্টনেস্ট |
| 28 |
সিএনসি প্লাজমা কাটার টর্চ |
১ সেট |
| 29 |
আর্ক ভোল্টেজ উচ্চতা নিয়ন্ত্রক |
উচ্চতা HP105 |
| 30 |
উচ্চতা ডিভাইস |
প্লাজমা টর্চ উচ্চতা সরানো ডিভাইস, 1 সেট |
| 31 |
উৎপাদন গতি (বেস প্লেটের অভ্যন্তরীণ এবং বাইরের ঝালাই, বৈদ্যুতিক দরজা কাটা, দরজার ফ্রেম ঝালাই সহ) |
সাধারণ রাস্তার লাইট পলঃ 12 ~ 16 মিনিট ৫জি মেরুঃ ৪০-৪৫ মিনিট নির্দিষ্ট সময় খুঁটির আকার, stiffener আকার, এবং দরজা আকার উপর নির্ভর করে |

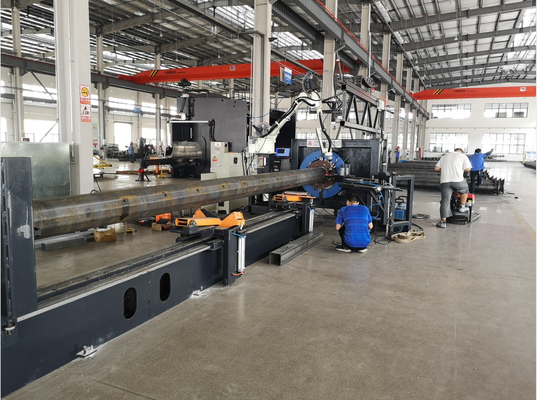

সাধারণ বিন্যাস নিম্নরূপঃ
মালিকানাধীন বৈশিষ্ট্যঃ
অপশন পয়েন্টঃ
দরজা কাটার প্লাজমাঃ হাইপারথার্ম পাওয়ারম্যাক্স 45, পরামর্শ সর্বাধিক বেধ 8 মিমি। বিকল্পঃ হাইপারথার্ম পাওয়ারম্যাক্স 65, পরামর্শ সর্বাধিক বেধ 12 মিমি।
সর্বোচ্চ মেরু ব্যাসার্ধ 400mm, এবং বর্গাকার নল সর্বোচ্চ আকার 350x350, বৈদ্যুতিক chuck অভ্যন্তরীণ ব্যাসার্ধ 620mm, 5G ভারী মেরু জন্য উপযুক্ত (500kg হিসাবে), বেস প্লেট সর্বোচ্চ. ব্যাসার্ধ 700mm,অথবা বর্গাকার বেস প্লেট 700x700mm
3. সমতল পৃষ্ঠের কাটিয়া + পাইপ টাইপ কাটিয়া (4 অক্ষ)
ফাংশন (1):
উৎপাদন ব্যবস্থাপনা তথ্য প্রদান করতে পারেঃ ক্ষমতা সময়, ঢালাই সময়, কাটা সময়, nonwelding সময়, উৎপাদন পরিমাণ, ইত্যাদি
ফাংশন (২):
মেশিনটি ইন্টারনেটে সংযুক্ত হওয়ার পরে, মেশিন সরবরাহকারী গ্রাহককে দূরবর্তী ত্রুটি নির্ণয় এবং দূরবর্তী পরামিতি সমন্বয় করতে সহায়তা করতে পারে।গ্রাহকদের দ্রুত উৎপাদন পুনরায় শুরু করার জন্য সুবিধাজনক.
অনুরূপ ছবি
রোবট ওয়েল্ডিং সিস্টেম
1কাওয়াসাকি রোবট BA006N (জাপানি ব্র্যান্ড)
BA সিরিজ হল বিশেষভাবে ঢালাইয়ের জন্য তৈরি করা একটি সিরিজ রোবট। এটি বিশেষভাবে ঢালাইয়ের জন্য ডিজাইন করা হয়েছে।এটি পরিচালনা করা সহজ এবং সহজ শিক্ষার অপারেশন মাধ্যমে দক্ষ ঢালাই অপারেশন অর্জন করতে পারেন. একটি স্পর্শ LCD রঙ প্রদর্শন পর্দা চমৎকার চাক্ষুষ প্রভাব এবং সহজ অপারেশন সঙ্গে শিক্ষণ ডিভাইস ইনস্টল করা হয়. রোবট ঢালাই মেশিন শুধুমাত্র একটি তারের সংযোগ প্রয়োজন,স্টোরেজ এর ঢালাই শর্ত শ্রেণীবদ্ধ করতে পারেন, এবং একটি গুরুত্বপূর্ণ কল.
| শিক্ষার পদ্ধতি | সহজ অপারেশন শিক্ষা এএস ভাষা প্রোগ্রামিং | |
| কার্যকর করার পদ্ধতি | ম্যানুয়াল মোড | স্বাধীন অক্ষ, মৌলিক স্থানাঙ্ক ব্যবস্থা এবং টুল স্থানাঙ্ক ব্যবস্থা |
| প্রজনন পদ্ধতি |
প্রতিটি অক্ষ/রেখার ইন্টারপোলেশন অ্যাকশন এবং আর্ক |
|
| সঞ্চয় ক্ষমতা | ৮০০০ ধাপ সমান | |
| সাধারণ সংকেত | বাহ্যিক অপারেটিং সংকেত | জরুরী স্টপ, বাহ্যিক স্টপ সিগন্যাল |
| ইনপুট এবং আউটপুট | ৩২+৩২ | |
কাওয়াসাকি BA সিরিজের রোবটগুলি E01 কন্ট্রোল ক্যাবিনেট, কম্প্যাক্ট আকৃতি, উপযুক্ত অপারেশন সিস্টেম, সমৃদ্ধ ফাংশন, সহজ রক্ষণাবেক্ষণ এবং উচ্চ স্কেলযোগ্যতা ব্যবহার করে।টাচ স্ক্রিন 640 x 480 পিক্সেল. এলসিডি স্ক্রিনটি দেখতে সহজ করার জন্য ব্যাকলাইটিং ব্যবহার করা হয়। অপারেটিং সিস্টেমটি উইন্ডোজ সিই গ্রহণ করে। উইন্ডো প্রদর্শনের জন্য ড্রপ-ডাউন মেনু ব্যবহার করা হয়, যা সম্পাদনা প্রক্রিয়াটিকে সহজ এবং সহজ করে তোলে
| ফ্যাকশন | স্ট্যান্ডার্ড আর্ক ওয়েল্ডিং | |
|
মডেল
|
BA006N | |
| হাতের আকৃতি | উল্লম্ব একাধিক জয়েন্ট | |
| ডিওএফ | ৬ অক্ষ | |
| সর্বাধিক লোড ক্ষমতা ((কেজি) | 6 | |
|
সর্বাধিক কার্যকারিতা পরিসীমা [ডিইজি] |
জেটি১ বিদ্যুৎ সংযোগ এবং নিয়ন্ত্রণ সংযোগ |
±165 |
| জেটি২ | +১৫০-৯০ | |
| জেটি৩ | +৪৫-১৭৫ | |
| জেটি৪ | ±180 | |
| জেটি৫ | ±135 | |
| জেটি৬ | ±360 | |
|
সর্বাধিক গতি [ডিইজি/এস] |
জেটি১ বিদ্যুৎ সংযোগ এবং নিয়ন্ত্রণ সংযোগ |
240 |
| জেটি২ | 240 | |
| জেটি৩ | 220 | |
| জেটি৪ | 430 | |
| জেটি৫ | 430 | |
| জেটি৬ | 650 | |
| ইনার্টি[N.M] | জেটি৪ | 12 |
| জেটি৫ | 12 | |
| জেটি৬ | 3.75 | |
|
ইনার্শিয়াল মোমন্ট [কেজি.এম২] |
জেটি৪ | 0.4 |
| জেটি৫ | 0.4 | |
| জেটি৬ | 0.07 | |
| পুনরাবৃত্তি অবস্থান সঠিকতা [এমএম] | ±0.05 | |
| অনুভূমিক প্রসারিততা [এমএম] | 1445 | |
| ওজন[কেজি] | 150 | |
| পাওয়ার ক্যাপাসিটি [কেভিএ] | 3.0 | |
| ইনস্টলেশন মোড | মাটি, শীর্ষ লোডিং | |
| ইনস্টলেশন পরিবেশ | তাপমাত্রা | ০৪৫° |
| আর্দ্রতা | ৩৫% ৮৫% ((নৌস নেই) | |
| কম্পন | 0.5G এর নিচে 0 এর নিচে5 | |
| অন্যান্য | রোবটের ইনস্টলেশন অবশ্যই জ্বলনযোগ্য বা ক্ষয়কারী তরল বা গ্যাস যন্ত্রপাতিগুলির হস্তক্ষেপ থেকে দূরে থাকতে হবে | |
| আইপি স্তর | আইপি ৬৫ | |
| প্রস্তাবিত নিয়ন্ত্রক | E01 | |
কার্যকারিতা পরিসীমা
পরিচিতি ঝালাই মোমবাতি সংঘর্ষ প্রতিরোধক
৩৫০ ওয়েল্ডিং টর্চ সিস্টেম একটি সিও২ ওয়েল্ডিং টর্চ, যা সাধারণত এশিয়ায় আর্ক ওয়েল্ডিংয়ের জন্য ব্যবহৃত হয়।
প্রতিস্থাপনযোগ্য বন্দুক ঘাড় ldালাই বন্দুক সিস্টেমের উচ্চ নামমাত্র মান এবং উচ্চ কাজের চক্রের সুবিধা রয়েছেঃ বুদ্ধিমান ইন্টারফেস দ্রুত রক্ষণাবেক্ষণ এবং পুনরাবৃত্তিযোগ্য অবস্থান ফাংশন উপলব্ধি করতে পারে,এবং ডাউনটাইম কমিয়ে
ওয়েল্ডিং বন্দুক সিস্টেমের বিভিন্ন ধরণের বন্দুকের ঘাড় এবং হোল্ডার রয়েছে যা সমস্ত সাধারণ মেশিন জয়েন্টের জন্য বেছে নিতে পারে।
সুবিধা
(১) প্রচলিত এশীয় সিও২ ওয়েল্ডিং ডিজাইন
(২) প্রতিস্থাপনযোগ্য বন্দুকের ঘাড় সরঞ্জামগুলির ডাউনটাইমকে সংক্ষিপ্ত করতে পারে এবং রক্ষণাবেক্ষণ এবং মেরামতের ব্যয় হ্রাস করতে পারে
(3) সর্বোত্তম তাপমাত্রা বৈশিষ্ট্যগুলি পরিধান অংশগুলির দীর্ঘ সেবা জীবন নিশ্চিত করে
(৪) উচ্চমানের তারের সংমিশ্রণ সিস্টেমের দীর্ঘ সেবা জীবন নিশ্চিত করে
(5) শক্ত ঝালাই টর্চ গঠন উচ্চ সংঘর্ষ স্থিতিশীলতা অর্জন করতে পারেন
| মডেল | 350 |
| শীতল উপায় | বায়ু |
| ডিউটি চক্র | ১০০% |
| নামমাত্র মূল্য | 350A CO2 |
| 300A (মিশ্র রচনা) | |
| তারের ব্যাসার্ধ | 0.৮-১.৪ মিমি |
| ঢালাই বন্দুকের ঘাড় | ৩৫° |
ডিভাইসের বর্ণনাঃ
এনবিসি -৩৫০আরএল রোবট স্পেশাল ওয়েল্ডিং মেশিনে দুটি ওয়েল্ডিং মোড রয়েছেঃ কম স্পট এবং ধ্রুবক চাপ, যা কার্বন স্টিল সমৃদ্ধ আর্গন এবং সিও 2 গ্যাস সুরক্ষিত ওয়েল্ডিং উপলব্ধি করতে পারে।এই পণ্য একটি সম্পূর্ণ ডিজিটাল নিয়ন্ত্রণ পদ্ধতি গ্রহণ করে, যা অত্যন্ত অভিযোজিত এবং একটি ডিজিটাল / অ্যানালগ ইন্টারফেসের মাধ্যমে আর্ক ওয়েল্ডিং রোবটের সাথে যোগাযোগ করতে পারে।
পারফরম্যান্স বৈশিষ্ট্য
(1)কাওয়াসাকি রোবটের সাথে মিলিত হতে পারে
(২) অনেক ধরনের ডিজিটাল ইন্টারফেস কন্ট্রোল সরাসরি গ্রাহকের দ্বারা সংরক্ষিত ওয়েল্ডিং পরামিতিগুলি কল করতে পারে
(3) খুব ছোট ঢালাই স্পট, সুন্দর ঢালাই seam আকৃতি
(4)অপ্টিমাইজড আর্ক ইগনিশন, আর্ক বন্ধ এবং বল অপসারণ ফাংশন
সম্পূর্ণ ডিজিটাল কন্ট্রোল সিস্টেম ওয়েল্ডিং প্রক্রিয়া এবং স্থিতিশীল আর্ক দৈর্ঘ্যের সুনির্দিষ্ট নিয়ন্ত্রণ উপলব্ধি করে।
শক্তিশালী ডিজিটাল ত্রুটি প্রতিবেদন ফাংশন, বিভিন্ন ত্রুটি ত্রুটি কোড প্রদর্শন করতে হবে।
এই সিস্টেমে একটি অন্তর্নির্মিত ওয়েল্ডিং বিশেষজ্ঞের ডাটাবেস এবং স্বয়ংক্রিয় এবং বুদ্ধিমান প্যারামিটার সমন্বয় রয়েছে।
বন্ধুত্বপূর্ণ অপারেশন ইন্টারফেস, ইউনিফাইড সমন্বয় মোড, আয়ত্ত করা সহজ।
নরম সুইচিং ইনভার্টার প্রযুক্তি, পুরো মেশিন অত্যন্ত নির্ভরযোগ্য, শক্তি সঞ্চয় এবং বিদ্যুৎ সঞ্চয়।
ওয়েল্ডিং পাওয়ার প্যারামিটার
| না, না। | পয়েন্ট | পরামিতি |
| 1 |
নামমাত্র ইনপুট ভোল্টেজ/ফ্রিকোয়েন্সি |
380V±25% 3P/50Hz |
| 2 | (কেভিএ) নামমাত্র ইনপুট ক্ষমতা | 14 |
| 3 | (A) নামমাত্র ইনপুট বর্তমান (A) | 21 |
| 4 | (V) নামমাত্র আউটপুট ভোল্টেজ (V) | 31.5 |
| 5 | (%) নামমাত্র লোডের সময়কাল (%) | ৬০% |
| 6 | (V) আউটপুট নো-লোড ভোল্টেজ (V) | 96 |
| 7 |
(A/V) আউটপুট বর্তমান/ভোল্টেজ পরিসীমা (A/V) |
৬০ এ/১৭ ভি/৩৫০ এ/৩১.৫ ভি |
| 8 | (মিমি) ওয়েল্ডিং তারের ব্যাসার্ধ (মিমি) | 0.8,1.0,1.2 |
| 9 | ওয়্যার ফিড টাইপ | চাপের তারের |
| 10 | (L/min) বায়ু প্রবাহের হার (L/min) | ১৫ ₹২০ |
| 11 | টর্চ কুলিং পদ্ধতি | এয়ার কুলিং |
| 12 | ঘরের রেটিং | আইপি২৩ |
| 13 | আইসোলেশন ক্লাস | এইচ |
| 14 |
L*W*H (সেমি) মাত্রা L*W*H (সেমি) |
৬৬*৩২*৫৬ |
| 15 | (কেজি) ওজন | 55 |
| 16 | EMC নির্গমন স্তর | এ |
বিকল্পঃগান পরিষ্কার, তারের কাটা এবং সিলিকন তেল স্প্রে ডিভাইস
যেমন ছবিতে দেখা যায়, বন্দুক পরিষ্কার এবং সিলিকন তেল স্প্রে ডিভাইসটি ওয়েল্ডিং টর্চের নলকে স্প্ল্যাশ পরিষ্কার করতে এবং নলকে অ্যান্টি-স্প্ল্যাশ সিলিকন তেল স্প্রে করতে ব্যবহৃত হয়।তারের কাটা ডিভাইস ঢালাই তারের প্রান্তে ছোট বল কাটা এবং নিশ্চিত যে ঢালাই তারের শুষ্ক elongation ধ্রুবক হয় ব্যবহার করা হয়, আর্ক স্টার্টিং এর সাফল্যের হার এবং ওয়েল্ডিং প্রক্রিয়ার স্থিতিশীলতা, সেইসাথে শুরুতে সনাক্তকরণের নির্ভুলতা নিশ্চিত করতে।
অপারেটিং পরিবেশ
1গ্রাউন্ডিংঃ C গ্রাউন্ডিং, গ্রাউন্ডিং প্রতিরোধের 10 ওহমের কম।
2সোলাইডিং তারঃ ডিস্ক-মাউন্টড তার
3পরিবেশগত অবস্থার ব্যবহার (অভ্যন্তরীণ)
পরিবেষ্টিত তাপমাত্রাঃ -৫°C থেকে ৪০°C।
আপেক্ষিক আর্দ্রতাঃ ≤ 80%.. কোন শিশির নেই
প্রোগ্রামিং এবং ওয়ার্কফ্লো
প্রোগ্রামিং ফ্লো
