রোবট বেস প্লেট ওয়েল্ডিং এবং ডোর কাটিং কম্বিনেশন মেশিন
মডেল: RW-DC120/300
আবেদন:
ঢালাই সিস্টেম হালকা মেরু বেস প্লেট ঢালাই উত্পাদন জন্য প্রয়োগ করা হয়.রোবট এবং ঢালাই শক্তির মধ্যে রিয়েল টাইম যোগাযোগের মাধ্যমে, ভাল মানের ওয়েল্ডিং সীম অর্জনের জন্য বিভিন্ন ঢালাই অবস্থান অনুযায়ী।
রাস্তার আলোর খুঁটি তৈরিতে এই মেশিনটির ছয়টি প্রধান অ্যাপ্লিকেশন রয়েছে, নিম্নরূপ:
- মেরু নীচের সিএনসি কাটা সমতল,
- নীচের প্লেটের অবস্থান এবং সমাবেশ,
- নীচের প্লেট এবং মেরু মধ্যে ভিতরের এবং বাইরের seams ঢালাই,
- বেস প্লেট স্টিফেনার ঢালাই,
- CNC বৈদ্যুতিক দরজা কাটা
- দরজা ফ্রেম ঢালাই
শঙ্কুযুক্ত খুঁটি, বৃত্তাকার খুঁটি, অষ্টভুজাকার খুঁটি, বহুভুজ খুঁটি, সমান ব্যাসের খুঁটির জন্য উপযুক্ত
প্রধান পরামিতি:
| না। |
আইটেম |
প্যারামিটার |
| 1 |
মেরু মিন ব্যাস |
120 মিমি |
| 2 |
মেরু সর্বোচ্চ ব্যাস |
300 মিমি |
| 3 |
মেরু max.length |
12মি বা 14মি |
| 4 |
মেরু মিন.বেধ |
2.5 মিমি |
| 5 |
মেরু সর্বোচ্চবেধ |
ঢালাই জন্য: 12 মিমি
দরজা কাটার জন্য বেধ 8 মিমি, বিকল্প = 12 মিমি)
|
| 6 |
প্রসারিত টিউবের সর্বাধিক বেধ যা বিকৃত হতে পারে
|
8 মিমি |
| 7 |
মেরু সর্বোচ্চ ওজন
|
মান: 300 কেজি
বিকল্প: 500 কেজি
|
| 8 |
বেস প্লেট স্টিফেনারের সর্বোচ্চ পরিমাণ
|
4~8
দ্রষ্টব্য: যদি পরিমাণটি বড় হয় এবং স্টিফেনারগুলির ব্যবধানটি ছোট হয় এবং ওয়েল্ডিং টর্চটি প্রভাবিত হয় তবে স্টিফেনারগুলির অর্ধেক ঢালাই করা যেতে পারে
|
| 9 |
বেস প্লেট স্টিফেনারের আকার
|
সাধারণ রাস্তার আলোর খুঁটি এবং হাই মাস্ট উপযুক্ত
(বিভিন্ন আকারের স্টিফেনারের জন্য বিভিন্ন ছাঁচের প্রয়োজন হয়, যা মেশিনে প্রদত্ত ছাঁচ অনুসারে ব্যবহারকারী দ্বারা প্রক্রিয়াজাত এবং তৈরি করা যেতে পারে)
|
| 10 |
ঢালাই গতি
|
রেফারেন্স গতি 300 ~ 500 মিমি/মিনিট
বিভিন্ন বেধ এবং বিভিন্ন ঢালাই গতি
|
| 11 |
বেস প্লেট আকৃতি
|
বৃত্ত, বর্গাকার, অষ্টভুজ, চার বাহুর একাধিক বাহু |
| 12 |
বেস প্লেটের ন্যূনতম বেধ
|
10 মিমি
প্রস্তাবিত মান, খুব পাতলা, ভিতরে এবং বাইরে ঝালাই করা কঠিন, বার্ন করা সহজ)
|
| 13 |
বেস প্লেটের সর্বোচ্চ বেধ
|
সাধারণ খুঁটির জন্য উপযুক্ত
|
| 14 |
বেস প্লেটের ন্যূনতম আকার
|
150 মিমি × 150 মিমি |
| 15 |
বেস প্লেটের সর্বোচ্চ আকার
|
ব্যাস: 500 মিমি, বা বর্গক্ষেত্র প্লেট 500x500।
বিকল্প: ব্যাস: 700 মিমি, বা বর্গক্ষেত্র প্লেট 700x700।
|
| 16 |
স্টিফেনার এবং বেস প্লেটের আকারের সামঞ্জস্যের জন্য প্রয়োজনীয়তা
|
মাত্রা সহনশীলতা 1 মিমি এর মধ্যে
একটি ভাল রোবট ঢালাই প্রভাব পেতে আকারের সামঞ্জস্য নিশ্চিত করতে লেজার কাটিং বা প্লাজমা কাটিং ব্যবহার করার পরামর্শ দেওয়া হয়
|
| 17 |
দরজার ফ্রেমের আকারের সামঞ্জস্যের জন্য প্রয়োজনীয়তা
|
সাধারণত, দরজার ফ্রেমটি বাইরে থেকে কেনা হয় এবং আকার সহনশীলতা 1 মিমি-এর বেশি।
অতএব, দরজার ফ্রেমটি ম্যানুয়ালি ইনস্টল করা প্রয়োজন, এবং স্পট ঢালাই দৃঢ়ভাবে হওয়ার পরে (বা ক্ল্যাম্পিংয়ের পরে, রোবটটি আবার ঝালাই করবে, যদি সহনশীলতা তুলনামূলকভাবে ছোট হয় তবে এটি রোবট দ্বারা সরাসরি ঢালাই করা যেতে পারে।
(দ্রষ্টব্য: দরজার ফ্রেমের মাত্রিক সহনশীলতা তুলনামূলকভাবে বড় হলে, এটি দরজার ফ্রেম এবং দরজার মধ্যে ব্যবধান তুলনামূলকভাবে বড় হবে, যার ফলে ঢালাইয়ের স্থানীয় ফুটো হতে পারে এবং পরে স্থানীয় ম্যানুয়াল মেরামত ঢালাই প্রয়োজন হয়)
|
| 18 |
সুইচ প্লাজমা কাটার অবস্থান সম্পর্কে,
দরজার সর্বোচ্চ বিন্দু থেকে বেস প্লেটের সর্বোচ্চ দূরত্ব
|
1400 মিমি |
| 19 |
কাটিং টাইপ
|
স্ট্যান্ডার্ড: পাইপ টাইপ কাটা (3 অক্ষ)
বিকল্প ফ্ল্যাট সারফেস টাইপ কাটিং + পাইপ টাইপ কাটিং (4 অক্ষ)
|
| 20 |
দরজার আকার এবং আকৃতি
|
কাটিয়া পরিসীমা কোন সীমা আছে
|
| 21 |
দরজার ফ্রেমের ঢালাইয়ের অবস্থান সম্পর্কে, দরজার সর্বোচ্চ বিন্দু থেকে বেস প্লেটের সর্বোচ্চ দূরত্ব
|
2000 মিমি |
| 22 |
মেরু ধরনের জন্য উপযুক্ত
|
শঙ্কুযুক্ত খুঁটি, গোলাকার খুঁটি, অষ্টভুজাকার খুঁটি, অষ্টভুজের উপরে বহুভুজ আকৃতি এবং সমান ব্যাসের খুঁটি সবই উপযুক্ত
|
| 23 |
প্লাজমা উৎস
|
হাইপারথার্ম পাওয়ারম্যাক্স 45
(যুক্তরাষ্ট্রের তৈরি)
|
| 24 |
সর্বোচ্চ ছিদ্র এবং মান কাটিয়া বেধ
|
8 মিমি (প্রস্তাবিত মান) |
| 25 |
কাটার গতি
|
একটি সাধারণ রাস্তার আলোর খুঁটিতে একটি দরজা কাটার সময় 30-40 সেকেন্ড |
| 26 |
সিএনসি সিস্টেম
|
Si Dafeng(SF-2100S) |
| 27 |
নেস্টিং সফটওয়্যার
|
স্মার্টনেস্ট |
| 28 |
সিএনসি প্লাজমা কাটিয়া টর্চ
|
1 সেট |
| 29 |
আর্ক ভোল্টেজ উচ্চতা নিয়ামক
|
HEAVTH HP105 |
| 30 |
উচ্চতা ডিভাইস
|
প্লাজমা টর্চ উচ্চতা চলন্ত ডিভাইস, 1 সেট
|
| 31 |
উত্পাদন গতি
(বেস প্লেটের ভিতরের এবং বাইরের ঢালাই, বৈদ্যুতিক দরজা কাটা, দরজার ফ্রেম ঢালাই সহ)
|
সাধারণ রাস্তার আলোর খুঁটি: 12 ~ 16 মিনিট
5G পোল: 40~45 মিনিট
নির্দিষ্ট সময় খুঁটির আকার, স্টিফেনারের আকার এবং দরজার আকারের উপর নির্ভর করে
|

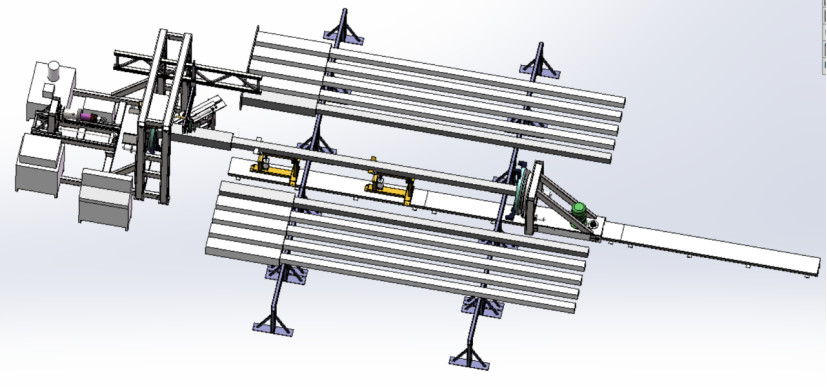

সাধারণ বিন্যাস নিম্নরূপ:
মালিকানা বৈশিষ্ট্য:
- এই মেশিনটি ছয়টি ফাংশনকে একীভূত করে, যা একটি লোডিং এবং আনলোডিংয়ে সম্পন্ন করা যেতে পারে।সিএনসি মেরু নীচের ফ্ল্যাট কাটা, বেস প্লেটের অবস্থান এবং সমাবেশ, বেস প্লেট এবং পোলের মধ্যে অভ্যন্তরীণ এবং বাহ্যিক ঢালাই, নীচের প্লেট স্টিফেনারের ঢালাই, বৈদ্যুতিক দরজা কাটা এবং দরজার ফ্রেমের ঢালাই।উপাদান প্রবাহ এবং স্বাধীন প্রক্রিয়ার মধ্যে লোড এবং আনলোড সময় ব্যাপকভাবে হ্রাস করা হয়, এবং উত্পাদন স্থান সংরক্ষণ করা হয়.
- মেরু সম্প্রসারণ ফাংশনের সাথে, বেস প্লেট এবং মেরুটির অভ্যন্তরীণ গর্তের মধ্যে ব্যবধান দূর করুন এবং স্বয়ংক্রিয় ঢালাইকে মসৃণভাবে উপলব্ধি করুন
- স্বয়ংক্রিয় বসানো এবং stiffener এর ঢালাই ফাংশন সঙ্গে
- এটি ভাল অপারেবিলিটি এবং চমৎকার মানের সাথে জাপানি কাওয়াসাকি হেভি ইন্ডাস্ট্রিজ রোবট গ্রহণ করে।
- বিখ্যাত ঢালাই শক্তি উৎস, ভাল ঢালাই সীম গুণমান এবং উচ্চ ঢালাই দক্ষতা গ্রহণ
- অবস্থানকারীর একটি বড় বাঁক কোণ রয়েছে, যা সবচেয়ে যুক্তিসঙ্গত কোণ ঢালাই উপলব্ধি করতে পারে
- সুন্দর ঢালাই আকৃতি এবং উচ্চ নির্ভরযোগ্যতা
- হালকা মেরু দরজার CNC কাটিং, কাটিংয়ের আকৃতি বৃত্ত, বর্গক্ষেত্র, আয়তক্ষেত্র, ডিম্বাকৃতি ইত্যাদি হতে পারে। কম্পিউটার CAD দ্বারা আঁকা যেকোন গ্রাফিক্স মেশিনের সাথে আসা বিশেষ সফ্টওয়্যার দ্বারা কাটা যেতে পারে।
- কাটিয়া উৎস স্বয়ংক্রিয় প্লাজমা, তাই কাটিয়া গতি খুব দ্রুত হবে, এবং কাটা মসৃণ এবং বৃত্তাকার হবে
- হাইপারথার্ম পাওয়ারম্যাক্স প্লাজমা সোর্স এবং কাটিং বন্দুক ব্যবহার করার কারণে, কাটার ফাঁক তুলনামূলকভাবে ছোট, এবং কাটা টুকরা দরজা কভার হিসাবে ব্যবহার করা যেতে পারে
- বৈদ্যুতিক দরজা কাটার পরে, যদি দরজার ফ্রেমটি ঢালাই করার প্রয়োজন হয়, রোবট দরজার ফ্রেমের স্বয়ংক্রিয় ঢালাই সম্পূর্ণ করতে পারে।এবং দরজার ফ্রেম ঢালাই লেজার পজিশনিং ফাংশন দিয়ে সজ্জিত করা প্রয়োজন
- পুরো মেশিনটি একমুখী সমাবেশ লাইনের আকারে ডিজাইন করা হয়েছে।খুঁটিগুলি মেশিনের বাম পাশে স্তুপীকৃত।অপারেটর ঢালাই সম্পূর্ণ করার জন্য এক এক করে ডানদিকে যেতে পারে এবং ঢালাই করা খুঁটিগুলি ডানদিকে স্ট্যাক করা হয়।মেরুটি নড়াচড়া করে এবং উঠে যায়, কোন ক্রেনের প্রয়োজন হয় না এবং অপারেটরের শ্রমের তীব্রতা কম
- অনেক শ্রম খরচ বাঁচান
- সারাদিনের দীর্ঘ সময়ের কাজের সাথে মানিয়ে নিতে পারে
বিকল্প আইটেম:
ডোর কাটিং প্লাজমা: হাইপারথার্ম পাওয়ারম্যাক্স 45, সাজেশন ম্যাক্স।বেধ 8 মিমি।বিকল্প: হাইপারথার্ম পাওয়ারম্যাক্স65, সাজেশন ম্যাক্স।বেধ 12 মিমি।
সর্বাধিক মেরু ব্যাস 400 মিমি, এবং বর্গক্ষেত্র টিউব সর্বাধিক আকার 350x350, বৈদ্যুতিক চক ভিতরের ব্যাস 620 মিমি, 5G ভারী মেরু (500 কেজি হিসাবে) জন্য উপযুক্ত, বেস প্লেট সর্বাধিক।ব্যাস 700 মিমি, বা বর্গক্ষেত্র বেস প্লেট 700x700 মিমি
3. সমতল সারফেস টাইপ কাটিং + পাইপ টাইপ কাটিং (4 অক্ষ)
- বর্গাকার টিউবে, একপাশে 2 টি স্টিফেনার আছে।একটি স্টিফেনার ডিভাইস প্রয়োজন, যা উপরে এবং নীচে সরানো যেতে পারে, স্টিফেনারের বিভিন্ন অবস্থানের জন্য উপযুক্ত
- লেজার পজিশনিং ফাংশন অংশগুলির অবস্থান এবং আকার ঢালাই করার জন্য কনফিগার করা হয়েছে।সামঞ্জস্য কম, প্রায় 1 মিমি এর বেশি।যেহেতু ক্রয়কৃত দরজার ফ্রেমের একই আকার ভিন্ন, এটি সুপারিশ করা হয় যে ঢালাই করা দরজার ফ্রেমটি লেজার পজিশনিং ফাংশন দিয়ে সজ্জিত করা উচিত।
- যদি ছোট প্রান্তের অবস্থানটি একটি বর্গাকার টিউব হয়, তবে ছোট শেষ সমর্থনটি ঘোরানো যাবে না এবং সমর্থনের ধরণটি পরিবর্তন করা দরকার।কাটা এবং ঢালাইয়ের সঠিকতা উন্নত করতে 12-মিটার গাইড রেল এবং ছোট প্রান্তের চলমান সমর্থন যোগ করুন।এটি বৃত্তাকার খুঁটি, বর্গাকার টিউব এবং অষ্টভুজাকার খুঁটির জন্য উপযুক্ত।ছোট শেষ সমর্থন হল সার্ভো সিঙ্ক্রোনাস ঘূর্ণন।এইভাবে, একটি টুলিং ফিক্সচার তৈরি করার আর প্রয়োজন নেই যা বর্গাকার থেকে বৃত্তাকারে পরিণত হয়।
- মেরু নীচে সম্প্রসারণ টুল
- স্টিফেনার টুল
- রোবট ঢালাই জন্য খুচরা যন্ত্রাংশ
- প্লাজমা কাটার জন্য খুচরা যন্ত্রাংশ
- নেটওয়ার্কযুক্ত উত্পাদন ডেটা সিস্টেম, মেশিনটি গ্রাহক কর্মশালায় ইন্টারনেটের সাথে সংযুক্ত রয়েছে,
ফাংশন (1):
উত্পাদন পরিচালনার ডেটা সরবরাহ করতে পারে: সময়মত শক্তি, ঢালাই সময়, কাটার সময়, ঢালাই না করার সময়, উত্পাদন পরিমাণ ইত্যাদি
ফাংশন (2):
মেশিনটি ইন্টারনেটের সাথে সংযুক্ত হওয়ার পরে, মেশিন সরবরাহকারী গ্রাহককে দূরবর্তী ত্রুটি নির্ণয় এবং দূরবর্তী প্যারামিটার সমন্বয়ে সহায়তা করতে পারে।গ্রাহকদের দ্রুত উত্পাদন পুনরায় শুরু করার জন্য সুবিধাজনক।

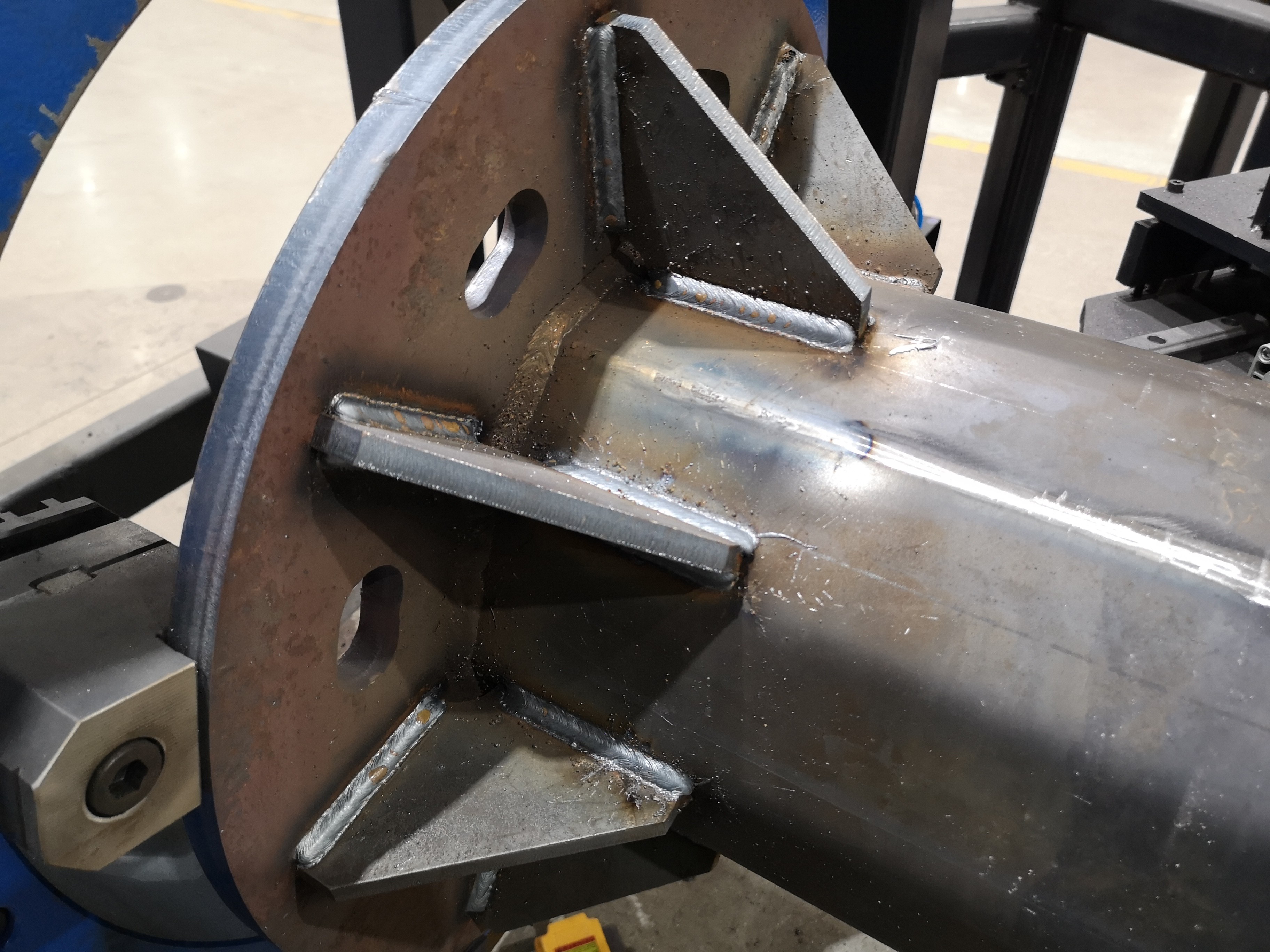

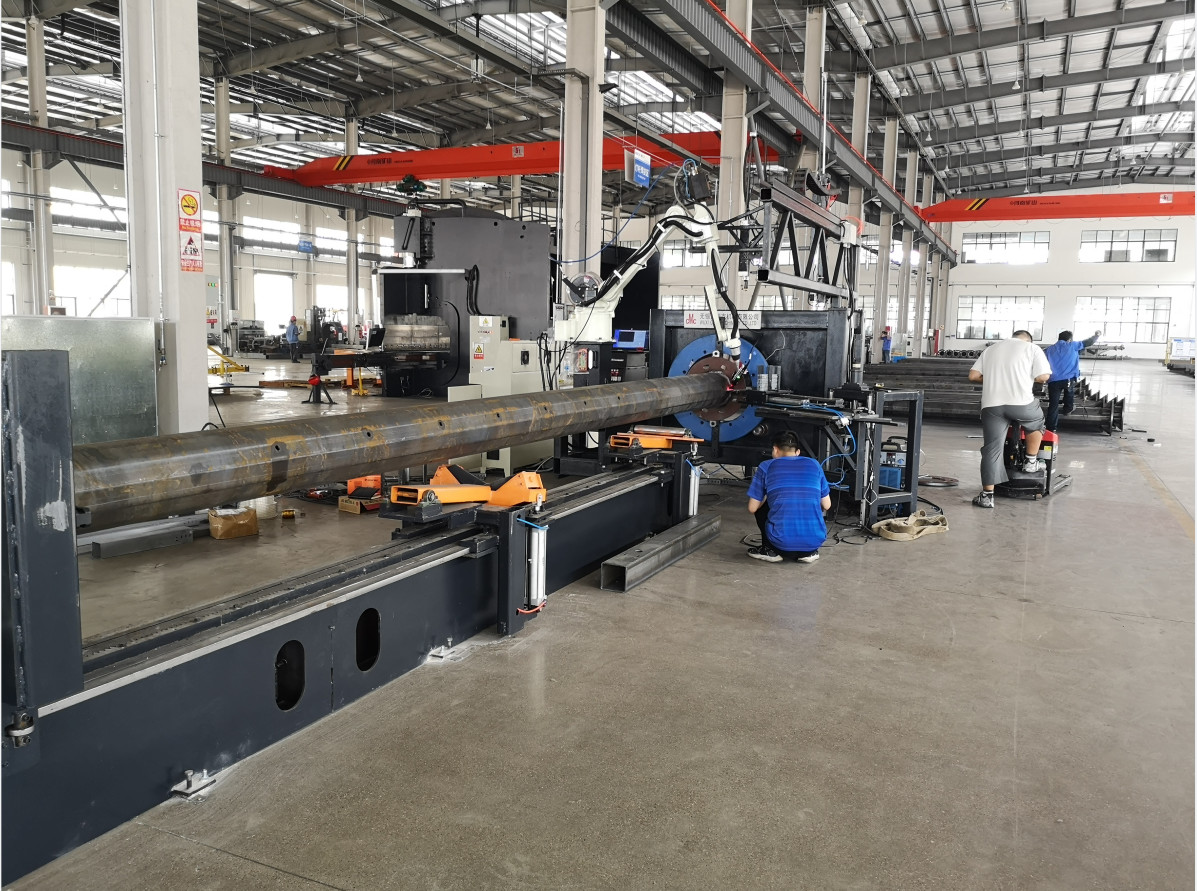

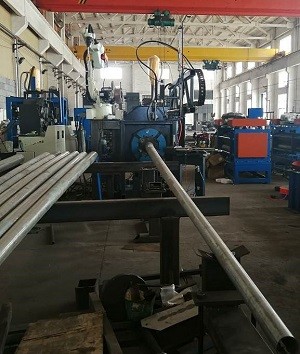

অনুরূপ ছবি
রোবট ওয়েল্ডিং সিস্টেম
1.কাওয়াসাকি রোবট BA006N (জাপানি ব্র্যান্ড)
বিএ সিরিজ হল রোবটগুলির একটি সিরিজ যা বিশেষভাবে ঢালাইয়ের জন্য তৈরি করা হয়েছে।এটা বিশেষভাবে ঢালাই জন্য ডিজাইন করা হয়.এটি পরিচালনা করা সহজ এবং সহজ শিক্ষণ অপারেশনের মাধ্যমে দক্ষ ঢালাই অপারেশন অর্জন করতে পারে।একটি টাচ এলসিডি রঙিন ডিসপ্লে স্ক্রিন চমৎকার ভিজ্যুয়াল ইফেক্ট এবং সহজ অপারেশন সহ শিক্ষাদানের ডিভাইসে ইনস্টল করা আছে।রোবট ওয়েল্ডিং মেশিনের শুধুমাত্র একটি তারের সংযোগ প্রয়োজন, স্টোরেজের ঢালাই অবস্থার শ্রেণীবদ্ধ করতে পারে, এবং একটি কী কল।
| শিক্ষার পদ্ধতি |
সিম্পল অপারেশন টিচিং এএস ল্যাঙ্গুয়েজ প্রোগ্রামিং |
| মৃত্যুদন্ড কার্যকর করার পদ্ধতি |
ম্যানুয়াল মোডে |
স্বাধীন অক্ষ, মৌলিক সমন্বয় ব্যবস্থা এবং টুল সমন্বয় সিস্টেম |
| প্রজনন মোড |
প্রতিটি অক্ষ/রেখার ইন্টারপোলেশন ক্রিয়া এবং
চাপ
|
| ধারণ ক্ষমতা |
|
8000 ধাপ সমতুল্য |
| সাধারণ সংকেত |
বাহ্যিক অপারেটিং সংকেত |
ইমার্জেন্সি স্টপ, এক্সটার্নাল হোল্ড সিগন্যাল |
| ইনপুট এবং আউটপুট |
৩২+৩২ |
Kawasaki BA সিরিজের রোবট E01 কন্ট্রোল ক্যাবিনেট, কমপ্যাক্ট আকৃতি, উপযুক্ত অপারেশন সিস্টেম, সমৃদ্ধ ফাংশন, সহজ রক্ষণাবেক্ষণ এবং উচ্চ মাপযোগ্যতা ব্যবহার করে।6.5 ইঞ্চি রঙিন এলসিডি স্ক্রিন, টাচ স্ক্রিন 640 x 480 পিক্সেল।ব্যাকলাইটিং ব্যবহার করা হয় যাতে এলসিডি স্ক্রিন সহজে দেখা যায়।অপারেটিং সিস্টেম উইন্ডোজ সিই গ্রহণ করে।ড্রপ-ডাউন মেনু উইন্ডো প্রদর্শনের জন্য ব্যবহার করা হয়, যা সম্পাদনা প্রক্রিয়াকে সহজ এবং সহজ করে তোলে
| ফাংশন |
স্ট্যান্ডার্ড আর্ক ঢালাই |
|
মডেল
|
BA006N |
| আর্ম ফর্ম |
উল্লম্ব একাধিক জয়েন্টগুলোতে |
| ডিওএফ |
6 অক্ষ |
| সর্বোচ্চ লোড ক্ষমতা (কেজি) |
6 |
|
কর্মের সর্বোচ্চ পরিসীমা
[ডিইজি]
|
JT1
电源线及控制线
|
±165 |
| JT2 |
+150～-90 |
| JT3 |
+45～-175 |
| JT4 |
±180 |
| JT5 |
±135 |
| JT6 |
±360 |
|
কর্মের সর্বোচ্চ গতি
[DEG/S]
|
JT1
电源线及控制线
|
240 |
| JT2 |
240 |
| JT3 |
220 |
| JT4 |
430 |
| JT5 |
430 |
| JT6 |
650 |
| জড়তা [NM] |
JT4 |
12 |
| JT5 |
12 |
| JT6 |
3.75 |
|
জড় মুহূর্ত
[KG.M2]
|
JT4 |
0.4 |
| JT5 |
0.4 |
| JT6 |
0.07 |
| বারবার অবস্থান নির্ভুলতা [এমএম] |
±0.05 |
| অনুভূমিক প্রসারণ [এমএম] |
1445 |
| ওজন (কেজি] |
150 |
| শক্তি ক্ষমতা [কেভিএ] |
3.0 |
| ইনস্টলেশন মোড |
গ্রাউন্ড, টপ লোডিং |
| ইনস্টলেশন পরিবেশ |
তাপমাত্রা |
0～45° |
| আর্দ্রতা |
35-85% (শিশির নেই) |
| কম্পন |
0.5G以下0.5 এর থেকে কম |
| অন্যান্য |
রোবট ইনস্টলেশন অবশ্যই দাহ্য বা ক্ষয়কারী তরল বা গ্যাস যন্ত্রপাতির হস্তক্ষেপ থেকে দূরে থাকতে হবে |
| আইপি লেভেল |
IP65 |
| প্রস্তাবিত নিয়ন্ত্রক |
E01 |
কর্ম পরিসীমা
ওয়েল্ডিং টর্চের পরিচিতি সংঘর্ষ প্রতিরোধক
350 ওয়েল্ডিং টর্চ সিস্টেম হল একটি CO2 ঢালাই টর্চ, যা সাধারণত এশিয়ায় আর্ক ওয়েল্ডিংয়ের জন্য ব্যবহৃত হয়।
প্রতিস্থাপনযোগ্য বন্দুক নেক ওয়েল্ডিং বন্দুক সিস্টেমে উচ্চ রেটযুক্ত মান এবং উচ্চ শুল্ক চক্রের সুবিধা রয়েছে: বুদ্ধিমান ইন্টারফেস দ্রুত রক্ষণাবেক্ষণ এবং পুনরাবৃত্তিযোগ্য পজিশনিং ফাংশন উপলব্ধি করতে পারে এবং ডাউনটাইম ছোট করতে পারে
ওয়েল্ডিং বন্দুক সিস্টেমে বিভিন্ন ধরণের বন্দুকের ঘাড় এবং ধারক রয়েছে যা থেকে বেছে নেওয়ার জন্য সমস্ত সাধারণ মেশিন জয়েন্টগুলির জন্য।
সুবিধা
(1) সাধারণ এশিয়ান CO2 ঢালাই নকশা
(2) প্রতিস্থাপনযোগ্য বন্দুকের ঘাড় সরঞ্জামের ডাউনটাইমকে ছোট করতে পারে এবং রক্ষণাবেক্ষণ ও মেরামতের খরচ কমাতে পারে
(3) সর্বোত্তম তাপমাত্রা বৈশিষ্ট্য পরা অংশ দীর্ঘ সেবা জীবন নিশ্চিত
(4) উচ্চ-মানের তারের সমাবেশগুলি সিস্টেমের দীর্ঘ পরিষেবা জীবন নিশ্চিত করে
(5) রাগড ঢালাই টর্চ গঠন উচ্চ সংঘর্ষ স্থায়িত্ব অর্জন করতে পারেন
| মডেল |
350 |
| শীতল করার উপায় |
বায়ু |
| কর্ম চক্র |
100% |
| রেট মান |
350A CO2 |
| 300A (মিশ্র রচনা) |
| তারের ব্যাস |
0.8-1.4 মিমি |
| ঢালাই বন্দুক ঘাড় |
35° |
NBC-350RL ওয়েল্ডিং পাওয়ার সিস্টেম
যন্ত্রের বিবরণ:
NBC-350RL রোবট বিশেষ ওয়েল্ডিং মেশিনে দুটি ঢালাই মোড রয়েছে: কম স্প্যাটার এবং ধ্রুবক চাপ, যা কার্বন ইস্পাত সমৃদ্ধ আর্গন এবং CO2 গ্যাস শিল্ডেড ওয়েল্ডিং উপলব্ধি করতে পারে।এই পণ্যটি একটি অল-ডিজিটাল নিয়ন্ত্রণ পদ্ধতি গ্রহণ করে, যা অত্যন্ত অভিযোজিত এবং একটি ডিজিটাল/অ্যানালগ ইন্টারফেসের মাধ্যমে আর্ক ওয়েল্ডিং রোবটের সাথে যোগাযোগ করতে পারে।
কর্মক্ষমতা বৈশিষ্ট্য
(1) কাওয়াসাকি রোবটের সাথে মিলিত হতে পারে
(2) অসংখ্য ধরণের ডিজিটাল ইন্টারফেস নিয়ন্ত্রণ গ্রাহকের দ্বারা সঞ্চিত ওয়েল্ডিং পরামিতিগুলিকে সরাসরি কল করতে পারে
(3) খুব ছোট ঢালাই স্প্যাটার, সুন্দর ঢালাই সীম আকৃতি
(4) অপ্টিমাইজ করা আর্ক ইগনিশন, আর্ক ক্লোজিং এবং বল রিমুভাল ফাংশন
সম্পূর্ণ ডিজিটাল কন্ট্রোল সিস্টেম ঢালাই প্রক্রিয়া এবং স্থিতিশীল চাপ দৈর্ঘ্যের সুনির্দিষ্ট নিয়ন্ত্রণ উপলব্ধি করে।
শক্তিশালী ডিজিটাল ত্রুটি রিপোর্টিং ফাংশন, বিভিন্ন ত্রুটি প্রদর্শনের জন্য ত্রুটি কোড আছে।
সিস্টেমটিতে একটি অন্তর্নির্মিত ওয়েল্ডিং বিশেষজ্ঞ ডাটাবেস এবং স্বয়ংক্রিয় এবং বুদ্ধিমান পরামিতি সমন্বয় রয়েছে।
বন্ধুত্বপূর্ণ অপারেশন ইন্টারফেস, ইউনিফাইড সমন্বয় মোড, মাস্টার করা সহজ।
সফ্ট-সুইচিং বৈদ্যুতিন সংকেতের মেরু বদল প্রযুক্তি, পুরো মেশিনটি অত্যন্ত নির্ভরযোগ্য, শক্তি-সাশ্রয়ী এবং বিদ্যুৎ-সাশ্রয়ী।
ঢালাই শক্তি পরামিতি
| না. |
আইটেম |
পরামিতি |
| 1 |
রেট করা ইনপুট ভোল্টেজ/ফ্রিকোয়েন্সি
|
380V±25% 3P/50Hz |
| 2 |
(কেভিএ) রেটেড ইনপুট ক্ষমতা |
14 |
| 3 |
(A) রেটেড ইনপুট কারেন্ট (A) |
21 |
| 4 |
(V) রেটেড আউটপুট ভোল্টেজ (V) |
31.5 |
| 5 |
(%) রেটেড লোডের সময়কাল (%) |
৬০% |
| 6 |
(V) আউটপুট নো-লোড ভোল্টেজ (V) |
96 |
| 7 |
(A/V)আউটপুট কারেন্ট/ভোল্টেজ পরিসীমা (A/V)
|
60A/17V～350A/31.5V |
| 8 |
(মিমি) ঢালাই তারের ব্যাস (মিমি) |
0.8,1.0,1.2 |
| 9 |
তারের ফিড টাইপ |
পুশ তার |
| 10 |
(লি/মিনিট)বায়ু প্রবাহের হার (লি/মিনিট) |
15-20 |
| 11 |
টর্চ কুলিং পদ্ধতি |
এয়ার কুলিং |
| 12 |
ঘের রেটিং |
IP23 |
| 13 |
অন্তরণ শ্রেণি |
এইচ |
| 14 |
L*W*H (সেমি)
মাত্রা L*W*H (সেমি)
|
66*32*56 |
| 15 |
(কেজি) ওজন |
55 |
| 16 |
EMC নির্গমন স্তর |
ক |
বিকল্প: বন্দুক পরিষ্কার, তারের কাটা এবং সিলিকন তেল স্প্রে ডিভাইস
ছবি যেমন দেখায়।বন্দুক পরিষ্কার এবং সিলিকন তেল স্প্রে করার ডিভাইসটি ওয়েল্ডিং টর্চের অগ্রভাগে স্প্ল্যাশ পরিষ্কার করতে এবং অগ্রভাগে অ্যান্টি-স্প্ল্যাশ সিলিকন তেল স্প্রে করতে ব্যবহৃত হয়।তারের কাটার যন্ত্রটি ঢালাই তারের ডগায় ছোট বলটি কেটে ফেলার জন্য এবং ঢালাই তারের শুকনো প্রসারণটি সামঞ্জস্যপূর্ণ তা নিশ্চিত করতে ব্যবহৃত হয়, যাতে আর্ক শুরু হওয়ার সাফল্যের হার এবং ঢালাই প্রক্রিয়ার স্থিতিশীলতা নিশ্চিত করা হয়। শুরুতে সনাক্তকরণের যথার্থতা হিসাবে।
অপারেটিং এনভায়রনমেন্ট
1, গ্রাউন্ডিং: সি গ্রাউন্ডিং, 10 ওহমের কম গ্রাউন্ডিং প্রতিরোধের।
2, ওয়েল্ডিং তারের: ডিস্ক-মাউন্ট করা তার
3, পরিবেশগত অবস্থার ব্যবহার (অভ্যন্তরীণ)
পরিবেষ্টিত তাপমাত্রা:-5℃~40℃।
আপেক্ষিক আর্দ্রতা:≤80%..কোন শিশির নেই
প্রোগ্রামিং এবং ওয়ার্কফ্লো
প্রোগ্রামিং প্রবাহ
