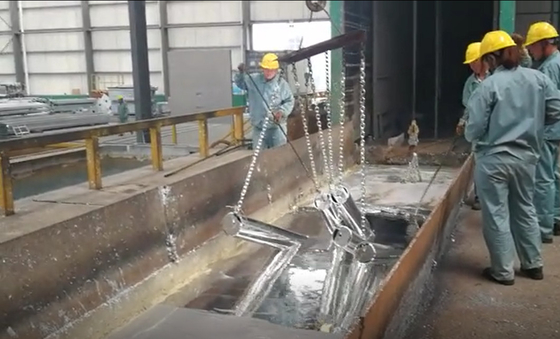

উচ্চ গতির কাস্টমাইজড হট ডিপ গ্যালভানাইজিং লাইন টিউব উত্পাদন লাইন

হট ডিপ গ্যালভানাইজড টিউব উত্পাদন লাইন হট ডিপ গ্যালভানাইজিং লাইন

• একটি গ্লাস ফাইবার চাঙ্গা প্লাস্টিকের কেন্দ্রাতিগ পাখা
• বিস্ফোরণ ক্ষমতা: 13000m3/h
• বাতাসের চাপ: 2600pa
• কাজের হার: 15 কিলোওয়াট
• b. অ্যাসিড কুয়াশা বিশুদ্ধ ট্যাঙ্ক
• সরঞ্জামের উপস্থিতি: Φ1.8 মি × 5.1 মি
• উপাদান: পিপি
• প্রসেসিং ভলিউম: 18000 m3/h খালি টাওয়ার বাতাসের গতি: 1.5 m/s
• স্প্রে স্তর: 2 স্তর যোগাযোগের সময়: মোট প্রতিরোধ: 10 সে
• পরিশোধন টাওয়ার: 900 Pa
• রাশিগ রিং, প্যাল ​​রিং ফিলার উচ্চতা: 500 মিমি (3 স্তর)
• গ্যাস তরল অনুপাত: 500:1
• গ. সঞ্চালন পাম্প
• প্রবাহ:25 m3/h
• উত্তোলন: 24 মি শক্তি: 15 কিলোওয়াট (3 সেট)

Ⅰ.উৎপাদন লাইন প্রযুক্তি মূল পয়েন্ট:
প্রকল্পটি তিনটি সিস্টেম নিয়ে গঠিত, স্বয়ংক্রিয় হট ডিপ গ্যালভানাইজিং, পরিবেশগত নিয়ন্ত্রণ ব্যবস্থা, লজিস্টিক্যাল সিস্টেম, মোট প্রকল্পটি পরিবেশগত সুরক্ষা, শক্তি সঞ্চয় এবং জনশক্তি হ্রাসের উপর ভিত্তি করে।
মূল প্রযুক্তি:
1. সম্পূর্ণ স্বয়ংক্রিয় পরিবেশগত সুরক্ষা গরম গ্যালভানাইজিং উত্পাদন লাইনের একটি প্রকল্প
2. স্বয়ংক্রিয় লজিস্টিক্যাল কন্ট্রোল সিস্টেম, উত্পাদন বীট অনুযায়ী রিয়েল টাইম সামঞ্জস্য করতে পারে, সম্পদ দক্ষতার সাথে ব্যবহার করতে পারে।
3. চুল্লি দস্তা পাত্র গরম করার জন্য পরিষ্কার শক্তি গ্রহণ করে, চুল্লি তাপমাত্রা স্বয়ংক্রিয় নিয়ন্ত্রণ করে, দস্তা পাত্রের পরিষেবা জীবন দীর্ঘায়িত করে
4. সমস্ত বর্জ্য গ্যাস সংগ্রহ বন্ধ, কেন্দ্রীভূত চিকিত্সা এবং স্রাবের মান, শূন্য নির্গমন।

Ⅱপ্রযুক্তিগত পরামিতি
1. দস্তা পাত্র আকার: অ লৌহঘটিত পাত্র, সিরামিক পাত্র 4×1×1m, ক্ষমতা প্রায় 26t.
2. আউটপুট: 1000t/বছর
3. গরম করার ধরন: বৈদ্যুতিক গরম
4. কাজের স্থানান্তর: 3 শিফট (8 ঘন্টা/শিফট, বছরের কাজের সময় 300 দিন, 3 শিফট, দিনের কাজের সময় 20 ঘন্টা)
5. লেআউট: লুপ শেপ, স্প্যান জুড়ে তিনটি 6.5 মি, দৈর্ঘ্য 36.4 মি, লেআউট প্ল্যানে বিশদ বিবরণ।
6. বৈদ্যুতিক এবং জল
6.1 বৈদ্যুতিক সরঞ্জামের সর্বোচ্চ শক্তি প্রায় 500Kw।
6.2 গড়ে 1টন উৎপাদনের প্রয়োজন 0.01m³জল, চাপ 0.2MPa কম হতে পারে না।
6.3 জলের PH স্তর 6.5 থেকে 8, ট্যাপের জল, নদীর জল বা কূপের জল গ্রহণযোগ্য, প্রধানত উত্পাদনের সময় পরিপূরক ব্যবহারের জন্য৷
7. পরিবেশ সুরক্ষা চিকিত্সা ব্যবস্থা: স্বাস্থ্যকরভাবে উত্পাদনের জন্য বর্জ্য গ্যাস এবং বর্জ্য কঠিন চিকিত্সা।
8. সংকুচিত বায়ু: রক্তপাতের চাপ 0.6Mp/সেমি², বায়ু চাহিদা 6 মি³/ঘ.

Ⅲসিস্টেম লেআউট
1. লেআউট বিবরণ
1.1 প্রতিটি হট ডিপ গ্যালভানাইজিং ট্যাঙ্ক এবং লোডিং ও আনলোডিং ওয়ার্কপিসের যৌক্তিকতা বিবেচনা করে, পুরো প্রোডাকশনলাইনটি 1 জুড়ে, 6.5 মিটার, ফ্যাক্টরি লেআউট গ্রহণ করে। লোডিং*আনলোডিং একটি জুড়ে, কাঁচামাল এবং সমাপ্ত পণ্য এবং একটি জুড়ে সংযোগ জুড়ে, প্রাথমিক হট ডিপ গ্যালভানাইজিং সরঞ্জামগুলি একটিতে জুড়ে। (বিস্তারিত CAD এ)
1.2 ম্যানুলি লোডিং এবং আনলোডিং ওয়ার্কপিস, অন্যান্য অপারেশন সমস্ত স্বয়ংক্রিয়ভাবে চালানো হয়।
1.3 সমস্ত স্বয়ংক্রিয় সরঞ্জাম হাত/স্বয়ংক্রিয় অপারেশন সেট করা হয়।
2. প্লেন লেআউট ডায়াগ্রাম


Ⅳ.প্রযুক্তিগত প্রক্রিয়া
1. হট ডিপ গ্যালভানাইজিং প্রযুক্তিগত প্রক্রিয়া

2.সম্পূর্ণ স্বয়ংক্রিয় অপারেশন প্রক্রিয়া কর্ম

2.1 অপারেটিং ম্যানুয়াল ক্রেন লোডিং পজিশনে, এবং ম্যানুয়ালি গ্রুপে ঝুলানো, সমাপ্ত হওয়ার সময় সংকেত;

2.2 প্রাক-চিকিত্সা সম্পূর্ণ স্বয়ংক্রিয় রোলার গ্যালভানাইজিং ইকুইপমেন্ট ওয়ার্কপিসকে ডিগ্রেসিং ট্যাঙ্ক, রিনিং ট্যাঙ্ক, অ্যাসিড ট্যাঙ্ক এবং ফ্লাক্সিং ট্যাঙ্কে ক্রমাগত, তারপর আনলোডিং এলাকায় রাখা;

2.3আনলোডিং এলাকায় কাজ লোডিং ঝুড়িতে প্রবেশ করার পরে অক্জিলিয়ারী উপাদান দ্বারা শুকানোর প্যাসেজে নিয়ে যায়, ওয়ার্কপিসটি আনলোডিং মেশিনের মাধ্যমে জিঙ্ক তরলে তোলা হয়;

2.4 নিমজ্জিত জিঙ্ক সিস্টেমের মাধ্যমে দস্তা তরলে নিমজ্জিত করা, নিমজ্জিত করার সময় সন্তুষ্ট করার পরে সেন্ট্রিফিউজ এবং সেন্ট্রিফিউজ দ্বারা উত্তোলন করা হয় এবং তারপরে আনলোডিং এলাকায় চলে যায়;

2.5 দস্তা ব্লাস্টিং মধ্যে workpiece ঢালা, কুলিং এবং passivation;
2.6 অবশেষে স্রাব পরিবাহক বেল্ট, পরীক্ষার পরে স্টোরেজ মধ্যে ঢালা.

Ⅴ. উত্পাদন লাইন মৌলিক সরঞ্জাম, কর্মক্ষমতা এবং পরামিতি

1) স্বয়ংক্রিয় চলমান ট্রান্সমিশন সিস্টেম

1. সরঞ্জাম কর্মক্ষমতা এবং উপাদান কনফিগারেশন

1.1 গ্যান্ট্রি টাইপ স্বয়ংক্রিয় ভ্রমণ ক্রেন ট্র্যাভেলিং ক্রেনটি প্রিট্রিটমেন্ট সিল রুমে রয়েছে, ট্যাঙ্কের উভয় পাশের মধ্যে ভ্রমণ করে।

সরঞ্জাম পরামিতি:

①প্রধান ইঞ্জিন: L31m(দুই রেলের দৈর্ঘ্য)*W2.3(দুই রেল কেন্দ্রের দূরত্ব)*H4.5m(আশেপাশের অক্জিলিয়ারী সুবিধা)

②গ্যান্ট্রি টাইপ মিডল রেল সিঙ্গেল পোল পিকলিং ক্রেন: 1সেট, লেভেল ট্রাভেলিং V=6-15m/মিনিট (ফ্রিকোয়েন্সি কন্ট্রোল), উত্তোলন অপারেশন V=5-15m/মিনিট (ফ্রিকোয়েন্সি কন্ট্রোল), উত্তোলনের উচ্চতা 3200mm, উত্তোলনের গুণমান≤1000kg(ধারণ করে) খুঁটি, আলনা এবং টুকরা ওজন)

③চলমান পিচ সময়: 10 মিনিট (10 মিনিটের উপরে সামঞ্জস্য করতে পারে)

④ উপাদান লোডিং ইরেক্টরের উত্তোলন উচ্চতা 1 মি

1.2 সহায়ক উপাদান ট্রলি এবং শুকানোর গ্যালারি:

আকার: 6500mmx700mm

শক্তি: 18 কিলোওয়াট

1.3 ডিসচার্জিং কনভেয়ার

আকার: 3000mmx700mm

শক্তি: 12KW

2) সরঞ্জাম, সুবিধা জারা প্রতিরোধ.

1. ট্যাংক বিরোধী জারা:
ট্যাঙ্ক গঠন: মাটিতে কংক্রিট ভিত্তি তৈরি করুন এবং বাহ্যিক ব্যবহারের জন্য প্রিসেট অ্যাঙ্করিং শক্তিশালী করুন।
ট্যাঙ্ক পরামিতি:

2. সরঞ্জাম বেস জারা
ফ্লাক্স প্রক্রিয়াকরণ সিস্টেম স্থল বিরোধী জারা, pretreatment ট্যাংক ভিত্তি স্থল বিরোধী জারা, কুলিং এবং প্যাসিভেশন ট্যাংক স্থল বিরোধী জারা.
ক্ষয়-বিরোধী: কংক্রিটের কাঠামোর পৃষ্ঠে 5 মিমি এফআরপি প্রয়োগ করুন
3) দস্তা পাত্র এবং গরম নিয়ন্ত্রণ ব্যবস্থা
1. দস্তা পাত্র এবং গরম করার সিস্টেম:
1.1 জিঙ্ক পাত্র
ওয়ার্কপিস গ্যালভানাইজডের জ্যামিতি আকার এবং আউটপুট চাহিদা অনুসারে, গ্যালভানাইজিং ট্যাঙ্কের আকার (দৈর্ঘ্য × প্রস্থ × গভীরতা × পুরুত্ব): 4000 × 1000 × 1000 × 300 , উচ্চ তাপমাত্রা প্রতিরোধের কাস্টেবল একবার দস্তা পাত্র গঠনের জন্য ঢালাই করার ক্ষমতা প্রায় 18 টি , গোলাকার নীচে।এর গ্যারান্টি সময়কাল 4 বছর, স্বাভাবিক ব্যবহার

1.2 দস্তা ট্যাঙ্ক গরম করার সরঞ্জাম: উৎপাদনের পুনরায় প্রয়োজনে সন্তুষ্ট এবং গলিত দস্তা গতি বিবেচনা করার জন্য, গণনা অনুসারে প্রায় 324KW লোড হচ্ছে।সরঞ্জামগুলি আন্তর্জাতিক উন্নত সিলিকন কার্বাইড রড দ্বারা তৈরি গ্যালভানাইজিং বিশেষ আইয়াল হিটিং রড গ্রহণ করছে, উচ্চ গরম দক্ষতা, দীর্ঘ পরিষেবা জীবন, সম্পূর্ণরূপে পুরানো কোয়ার্টজ টিউব সুরক্ষা কভার রেজিস্ট্যান্স ওয়্যার হিটিং প্রতিস্থাপন।প্রতিটি হিটার পাওয়ার হল 18KW, 380V, Y সংযোগ, মোট 18 টি গ্রুপ।প্রতিটি হিটার স্বয়ংক্রিয় বাসস্থান দ্বারা SSR মডিউল, বুদ্ধিমান যন্ত্র নিয়ন্ত্রণ তাপমাত্রা ব্যবহার করে।উচ্চ নিয়ন্ত্রণকারী সুনির্দিষ্ট, ঝামেলা-মুক্ত, রক্ষণাবেক্ষণ-মুক্ত।

1.3 ফ্লাক্স ট্যাঙ্ক গরম করা
অভ্যন্তরীণ প্রচলন বৈদ্যুতিক গরম করার সিস্টেম।
স্পেসিফিকেশন এবং প্রযুক্তিগত পরামিতি:

2. ওজন সিস্টেম:
স্বয়ংক্রিয় নিয়ন্ত্রণ, সর্বাধিক 100 কেজি/ঝুড়ি, নির্ভুলতা ±2 কেজি
3. পাত্র মধ্যে নির্বাণ সিস্টেম
পুরো সরঞ্জাম, পাত্রের সময় রেকর্ড করুন, 1 ঝুড়ি/মিনিট (নিমজ্জিত করার সময় অনুমতি দেয়)
4. পাত্রে নিমজ্জিত করার ব্যবস্থা:
ট্রান্সমিশন সরঞ্জাম, উত্পাদন বীট অনুযায়ী নিমজ্জিত সময় নিয়ন্ত্রণ।
5. পাত্র সেন্ট্রিফিউজ সিস্টেম আউট
সম্পূর্ণ সরঞ্জাম, স্বয়ংক্রিয় নিয়ন্ত্রণ, অটো সেন্ট্রিফিউজ ফাংশন সহ
6. গ্যালভানাইজিং বাস্কেট টার্নঅ্যারাউন্ড সিস্টেম:
স্বয়ংক্রিয়ভাবে বীট অনুযায়ী ঝুড়ির পরিবর্তন নিয়ন্ত্রণ করুন
মোট শক্তি উপরে 20KW
4) পোস্ট-ট্রিটমেন্ট:
1. ব্লাস্টিং জিঙ্ক সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, শক্তি 2KW
2. কুলিং সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, শক্তি 2KW
3. প্যাসিভেশন সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, শক্তি 2KW
4. স্পিন-ড্রাইং সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, শক্তি 5KW

Ⅵপরিবেশ সুরক্ষা সরঞ্জাম (দস্তা ধুলো, বর্জ্য জল এবং বর্জ্য অ্যাসিড)
1. হাইড্রোক্লোরিক অ্যাসিড কুয়াশা এবং নিষ্কাশন গ্যাস চিকিত্সা সিস্টেম
হাইড্রোক্লোরিক অ্যাসিড কুয়াশা i মূলত অ্যাসিড ওয়াশিং ট্যাঙ্ক এবং ফ্লাক্স ট্যাঙ্ক বাষ্প থেকে, অ্যাসিড কুয়াশা এবং বাষ্পের মিশ্রণ।
1.1প্রযুক্তি নকশা

অ্যাসিড কুয়াশা শোষণ প্রক্রিয়া প্রবাহ চিত্র
1.2 ডিভাইসের বিবরণ:
1.2.1 অ্যাসিড কুয়াশা সিল করা ঘর: আকার প্রায় 16500 * 2500 * 3000 মিমি

সিল করা ঘরের কাঠামো: স্টিলের কাঠামোগত ফ্রেমে স্টিক প্রোফাইলিং সিন্থেটিক রজন প্লেট, বিশ বছরেরও বেশি সময় ধরে অ্যান্টি-জারা উপলব্ধি করতে পারে, কাস্টম-মেড সিল করা রুম প্লেট শুধুমাত্র আমাদের কোম্পানিতে।সিল করা কক্ষের দেয়ালে স্বচ্ছ জানালা ঢোকান, স্টিল স্ট্রাকচার প্ল্যাটফর্মে থাকা কর্মীদের কাজের অবস্থা পর্যবেক্ষণ ও পরিচালনা করার জন্য এটি উপকারী।অ্যাসিড ট্যাঙ্কের প্রাচীরের একপাশে ফ্লু ইনস্টল করুন এবং মাটি থেকে দূরত্ব 2.5 মিটার উঁচু, সাকশন অ্যাসিড ফগ থেকে অ্যাসিড ফগ স্ক্রাবিং টাওয়ার প্ররোচিত ড্রাফ্ট ফ্যান দ্বারা।

1.2.2 পরিশোধন টাওয়ার ডিজাইন পরামিতি:

অ্যাসিড মিস্ট ফ্লু অ্যাসিড মিস্ট ওয়াশিং টাওয়ার বন্ধ ইনডোর ট্রিট অ্যাসিড কুয়াশা উত্পাদিত পিকলিং।3 সেট সংগ্রহ ব্যবস্থা সুবিধার প্রকৃত ক্ষমতা অনুযায়ী অ্যাসিড কুয়াশা উত্পাদন সংগ্রহ করে, আবার ক্ষারীয় মদের স্প্রে এবং বিশুদ্ধকরণ ওয়াশিং সিস্টেমের মাধ্যমে এটিকে বিশুদ্ধ করে।

1.3 প্রভাব পূর্বাভাস

অ্যাসিড কুয়াশার প্রাথমিক ঘনত্ব প্রায় 43 mg/m3, জলের স্প্রে শোষকের মধ্যে কভার ক্লোজড ফাঁদ পরে, হাইড্রোক্লোরিক অ্যাসিড কুয়াশা পরিশোধন দক্ষতা প্রায় 95%, বায়ুমণ্ডলে নিষ্কাশন গ্যাস শোষণের পরে।

2. দস্তা ধুলো প্রক্রিয়াকরণ সিস্টেম

শাসন ​​2.1 প্রক্রিয়া

2.2.প্রক্রিয়ার বিবরণ:

সিল করা ঘর থেকে ব্যাগ ফিল্টারে ফ্যানের ধুলো নিষ্কাশন করুন এবং তারপরে টাওয়ারের বাধা এবং ফাঁপা বলের মাধ্যমে চিকিত্সা পৃষ্ঠের ক্ষেত্রফল বাড়ানোর জন্য ব্যবহার করুন, অ্যাটোমাইজড স্প্রে ওয়াহাউট গ্রহণ করুন এবং ক্ষতিকারক কণা ফিল্টার করুন, বিশুদ্ধ প্রভাবে পৌঁছান

2.3 সরঞ্জাম পরিচিতি:
উত্পাদন লাইনে 2.3.1 ধোঁয়া সিল করা ঘর: 1 সেট (8000*3700*3000 মিমি)

সিল করা সেটের প্রবেশদ্বার এবং প্রস্থানের উভয় পাশে আগাম, ইস্পাত কাঠামোতে জারা প্রতিরোধী প্লেটটি আটকে দিন, উভয় পাশে উইন্ডোজ ইনস্টল করুন, সিল করা ঘরের অবস্থা পর্যবেক্ষণ করতে পারেন। শীতল জল একইভাবে সিল করা হয়েছে, যাতে আর্দ্রতা বাষ্পীভবন রোধ করার জন্য সরঞ্জামের ক্ষয় ঘটে। .

2.3.2 অফ-লাইন পালস-জেট ব্যাগ ধুলো সংগ্রাহক

পরামিতি:

জমা বায়ু ভলিউম: 7200 মি³/h ফিল্টার এলাকা: 120㎡

ফিল্টার রেট: 1m/মিনিট সুবিধা প্রতিরোধের: 1200-1500Pa

সুবিধা টেকসই নেতিবাচক চাপ: 5000Pa

2.3.3 প্ররোচিত ড্রাফ্ট ফ্যান

প্ররোচিত উচ্চ তাপমাত্রা প্রতিরোধের কেন্দ্রাতিগ পাখা চয়ন করুন, 1 সেট, কাজের হার 11 কিলোওয়াট, পরিচালনা ক্ষমতা: 7200 মি³/ঘ.

2.3.4 বায়ু পায়ের পাতার মোজাবিশেষ: কারখানা ভবনের কাঠামো অনুযায়ী নির্ধারণ করতে (প্রসেস লেআউট পড়ুন)

2.3.5. প্রক্রিয়াকরণের পরে, ধুলোর ঘনত্ব (পাউডার) ≤120mg/m³

Ⅶবৈদ্যুতিক নকশা

1. প্রকল্প TN - C - S বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে৷
2. যেমন শর্ট সার্কিট, ওভারলোড, ফুটো হিসাবে বৈদ্যুতিক সুরক্ষা ব্যবস্থা সঙ্গে, ভাল গ্রাউন্ডিং নকশা দত্তক. নকশা নীতি তারের পৃথকভাবে ভারী বর্তমান এবং দুর্বল বর্তমান.
3. স্টার্ট, স্টপ, কন্ট্রোল, এবং একই সময়ে বর্তমান, ভোল্টেজ, চলমান, স্টপ নির্দেশাবলী আছে।
4.তাপ-প্রতিরোধী তারের.

Ⅷ.প্রযুক্তি পরিষেবা

1. হট গ্যালভানাইজিংয়ের জন্য ডিজাইন প্ল্যান সরবরাহ করুন: ওয়ার্কশপ ছাড়া গরম গ্যালভানাইজিংয়ের জন্য প্রযুক্তি চিত্র।

2. সমগ্র উত্পাদন লাইনের জন্য উপাদান, সরঞ্জাম, বিদ্যুৎ নকশা, উত্পাদন, ইনস্টল এবং নির্মাণ সরবরাহ করুন।কাজের দোকান এবং পাবলিক সরঞ্জাম বাদ দেওয়া হয়.

3. প্রোডাকশনলাইন এবং লোক প্রশিক্ষণে সামগ্রিকভাবে ডিবাগিং প্রদান করা।
