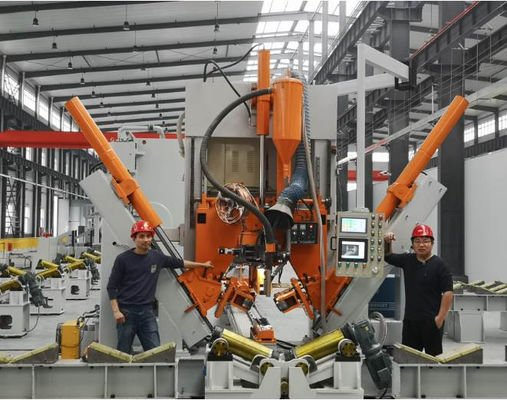

হালকা মেরু শাট-ওয়েল্ডিং মেশিন মডেল HM11000 উচ্চ মাস্ট এবং একক মেরু জন্য

数控灯杆收口直缝焊机, 型号: এইচএম 1100/16000

সিএনসি মেরু শাট-ওয়েল্ডিং মেশিন, মডেল: এইচএম 1100/16000

পালস মিগ ওয়েল্ডিং সিস্টেম এবং নিমজ্জিত আর্ক ওয়েল্ডিং সিস্টেম সহ

滚轮型 রোলার টাইপ

设计专用于智慧杆, 5 জি 杆, 高杆灯杆, 电力杆, 也可用以普通路灯杆

সাধারণ স্ট্রিট লাইট মেরু, মনো মেরু, উচ্চ মাস্ট মেরু এবং 5 জি যোগাযোগের মেরুর জন্য বিশেষ ডিজাইন করা হয়েছে।

直径范围: 60 ~ 1100 মিমি, 厚度: 3 ~ 12 মিমি

ব্যাসের পরিসীমা 60 ~ 1100 মিমি, বেধের পরিসীমা 3 ~ 12 মিমি

使用范围: 适用于大长度的中杆纵向自动收口焊接, 5 জি 杆, 电力杆, 高杆灯杆, 也可用以普通路灯杆।

প্রয়োগের সুযোগ: বৃহত দৈর্ঘ্যের মাঝারি আকারের মেরু অনুদৈর্ঘ্য স্বয়ংক্রিয় সমাপনী ld ালাইয়ের জন্য উপযুক্ত, যেমন 5 জি মেরু, মনো মেরু, উচ্চ মাস্ট মেরু এবং সাধারণ রাস্তার হালকা মেরু।

此机通常适用于焊接多边形和圆形锥形的杆子, 比较适合 1 片或者 2 片型钢杆 (一条焊缝)। 本焊机是自动焊接线, 小车配有可调速电机, 可以牵引杆子运动। 液压油缸促使压轮收紧中杆, 同时进行焊接।

এই মেশিনটি সাধারণত মাঝারি আকারের বহুভুজ এবং শঙ্কুযুক্ত মেরু ld ালাইয়ের জন্য উপযুক্ত, বিশেষত মেরুটির জন্য উপযুক্ত যেখানে কেবল এক বা দুটি সিম রয়েছে। এটি একটি স্বয়ংক্রিয় ld ালাই লাইন। ট্রলি সামঞ্জস্যযোগ্য স্পিড মোটর দিয়ে সজ্জিত, যা মেরুটি সরাতে টানতে পারে। হাইড্রোলিক সিলিন্ডারটি চাপের চাকাটিকে একই সাথে মেরু এবং ld ালাই শক্ত করে তোলে।

专有特点: মালিকানাধীন বৈশিষ্ট্য

• 数控自动调整, 数控系统, 随着杆径变化, 自动调节压力, 自动调节压脚位置, 自动匹配杆子送料速度和位置, 保持焊缝始终处于合拢状态, 以确保焊接顺利进行। সিএনসি স্বয়ংক্রিয় সমন্বয়, সিএনসি সিস্টেম, মেরু ব্যাসের পরিবর্তনের সাথে সাথে স্বয়ংক্রিয়ভাবে চাপটি সামঞ্জস্য করুন, স্বয়ংক্রিয়ভাবে প্রেসার পায়ের অবস্থানটি সামঞ্জস্য করুন, স্বয়ংক্রিয়ভাবে খাওয়ানোর গতি এবং অবস্থানের সাথে মেলে, ওয়েল্ডিং সিমকে সর্বদা ক্লোজড ওয়েল্ডিং নিশ্চিত করার জন্য রাখুন।
• 确保在前工序合格的基础上, 焊接后杆子焊缝无扭转 ,।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।।
• 推动杆子为变频控制, 带有电器刹车停止功能, 以保证头尾焊接的稳定性। 从头焊到尾, 头尾几乎没有遗留未焊接的长度, 不需要在尾部, 不需要在尾部 100 ~ 200 মিমি 长度进行人工补焊। ড্রাইভিং মেরুটি ফ্রিকোয়েন্সি রূপান্তর দ্বারা নিয়ন্ত্রিত হয়, বৈদ্যুতিক ব্রেক স্টপ ফাংশন সহ মাথা এবং লেজ ld ালাইয়ের স্থায়িত্ব নিশ্চিত করতে, এই সিস্টেমটি ছোট প্রান্ত থেকে নীচে পুরো অঞ্চল এবং প্রায় কোনও বাম দৈর্ঘ্য ওয়েল্ডিংয়ের বাইরে কোনও মেরু ld ালাই করতে পারে। এই উপায়টি পরবর্তী প্রক্রিয়াটির ম্যানুয়াল কাজ হ্রাস করা হয়।
• 压脚数量为 3 套, 优点是减少压脚对路灯杆表面的压力, 表面美观, 减少压痕影响, 同时适合生产八角杆, 多棱杆和圆锥杆। 可以是等径的也可以是圆锥的 .3 ক্ল্যাম্পিং রোলারের সেটগুলি, সুবিধাটি মেরু পৃষ্ঠের রোলার চাপকে হ্রাস করে এবং পৃষ্ঠের স্ক্র্যাচ হ্রাস করে। এটি অষ্টভুজ মেরু, বহুভুজ মেরু এবং শঙ্কু মেরু উত্পাদনের জন্য উপযুক্ত। এটি সমান ব্যাস বা শঙ্কু হতে পারে।
• 小车可以快速电动回到设定位置, 无需人工推回, 降低操作人员的劳动强度। মোটরযুক্ত দ্রুত ফিরে আসার ফাংশন সহ পুশিং টাইপ ট্রলি, ম্যানুয়ালি পিছনে চাপ দেওয়ার জন্য অপারেটরের প্রয়োজন নেই এবং এটি অপারেটরগুলির শ্রমের তীব্রতা হ্রাস করে।
• 后推动型小车, 带气动夹紧装置, 相对于手动夹紧, 简单快速। বায়ুসংক্রান্ত ক্ল্যাম্পিং ডিভাইসের সাথে রিয়ার পুশ ট্রলি, এটি ম্যানুয়াল ক্ল্যাম্পিংয়ের সাথে তুলনা করে সহজ এবং দ্রুত।
• ডাল মিগ ওয়েল্ডিং সিস্টেমের সাথে এবং নিমজ্জিত আর্ক ওয়েল্ডিং সিস্টেম সহ ডাবল ওয়েল্ডিং পাওয়ার উত্স সহ।
• 出料一侧为滚轮型, 便于上下料, 利于实现物料上下游的自动化। 可以上下料都在机器的一侧, 避免操作人员前后长距离移动, 操作人员只需要在主机的位置工作, 大大降低操作人员的劳动强度। আনলোডিং সাইডটি রোলার টাইপ, যা লোডিং এবং আনলোডিংয়ের জন্য সুবিধাজনক এবং এটি প্রবাহ এবং ডাউন স্ট্রিম উপকরণগুলির অটোমেশন উপলব্ধি করতে উপযুক্ত। অপারেটরকে দীর্ঘ-দূরত্বের আন্দোলন এড়াতে লোডিং এবং আনলোডিং একই দিকে থাকতে পারে। অপারেটরকে কেবল হোস্ট মেশিনের অবস্থানে কাজ করা দরকার, যা শ্রমের তীব্রতা হ্রাস করে।
• 带杆子后导向板, 自适应调整, 实际操作中很少调节焊缝位置, 降低操作人员的劳动强度। মেরু ব্যাক গাইডিং ডিভাইসের সাথে, এটি অভিযোজিতভাবে সামঞ্জস্য করা যায়। ব্যবহারিক ক্রিয়াকলাপে, ওয়েল্ডিং সিমের অবস্থানটি খুব কমই সামঞ্জস্য হয়, যা অপারেটরগুলির শ্রমের তীব্রতা হ্রাস করে।
• 通过安装在机头上的摄像头, 把焊缝反映到控制台上的屏幕上, 使得焊缝的跟踪, 简单容易, 降低操作人员的劳动强度। মেশিনের মাথায় ইনস্টল করা ক্যামেরাটি, ওয়েল্ডিং সিমটি মূল নিয়ন্ত্রণ প্যানেলের স্ক্রিনে প্রতিফলিত হয়, ওয়েল্ডিং সিমের ট্র্যাকিং সহজ এবং সহজ করে তোলে এবং ওয়েল্ডিং পর্যবেক্ষণের জন্য অপারেটরের শ্রমের তীব্রতা হ্রাস করে ..
• 自主研发的油压和控制同步系统, 降低了对杆子的要求, 使得焊接后的杆子圆整, 变形小। স্ব-বিকাশযুক্ত তেল চাপ এবং সিএনসি সিস্টেম, ld ালাইযুক্ত মেরু গোল এবং বিকৃতিটিকে ছোট করে তোলে।
• 操作人员: 1 人। অপারেটর: 1 ব্যক্তি।
• 出料滚轮, 5 套 (适合 12 米 / 14 米 / 16 米杆子) আনলোডিং রোলার র্যাক, 5 সেট (12 মি, 14 মি, 16 মি মেরু জন্য উপযুক্ত)
• 可以按照买方车间的布局, 提供不同行进方向的机器। ক্রেতার কর্মশালার বিন্যাসের সাথে যুক্ত হওয়া, বিভিন্ন কাজের দিকনির্দেশ সহ মেশিনগুলি সরবরাহ করা যেতে পারে।
• 对于客户的特殊要求, 可以特殊设计和制造, 以满足全世界各地不同的杆子। গ্রাহকদের বিশেষ প্রয়োজনীয়তার জন্য, মেশিনটি সারা বিশ্ব জুড়ে বিভিন্ন খুঁটি পূরণের জন্য বিশেষভাবে ডিজাইন করা এবং উত্পাদন করা যেতে পারে।

• বিকল্প আইটেম

1, স্ট্রিট লাইট পোল লোডিং এবং আনলোডিং সিস্টেম:

মেশিনের বাম দিকে, একটি স্টোরেজ র্যাক রয়েছে, যা 20 ~ 30 মেরু সঞ্চয় করতে পারে (খুঁটির আকার অনুসারে সংখ্যাটি পরিবর্তিত হয়)। Ld ালাই শেষ হওয়ার পরে, বোতামটি টিপুন এবং স্ট্রিট লাইট পোলটি স্টোরেজ র্যাকটিতে স্রাবের জন্য স্রাব করা হবে যা মেশিনের ডানদিকে, এটি 20 মেরু সংরক্ষণ করতে পারে (খুঁটির আকার অনুসারে সংখ্যাটি পরিবর্তিত হয়)।

2, লেজার অটোমেটিক ট্র্যাকিং সিস্টেম, লেজার টু সিম, ক্যামেরা লেজার ফটোগুলি পেতে ক্যামেরা, ছবি থেকে সিমের অবস্থান সন্ধান করার জন্য গণনা সফ্টওয়্যার, পিএলসি -তে বার্তা প্রেরণ করা হবে, পিএলসি ওয়েল্ডিং টর্চকে সিমের অবস্থানে নিয়ে যাওয়ার জন্য সার্ভো মোটরকে নিয়ন্ত্রণ করবে।

3, রিমোট ডায়াগনোসিস ফাংশন। মেশিন সরবরাহকারী গ্রাহককে দূরবর্তী ত্রুটি নির্ণয় এবং দূরবর্তী প্যারামিটার সামঞ্জস্য করতে সহায়তা করতে পারে। গ্রাহকদের দ্রুত উত্পাদন পুনরায় শুরু করতে সুবিধাজনক।

4 ডিভাইসটি ld ালাইয়ের ফলে সৃষ্ট কলা প্রভাবকে হ্রাস করার জন্য অন্তর্ভুক্তি যা হিটিং মেশিনের উচ্চ ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং মেশিন এবং ইন্ডাকশন হিটিং কয়েল সহ ওয়েল্ডিং মেশিনের জন্য কলা প্রভাবকে হ্রাস করবে।

机器包含以下部分

মেশিনটি নিম্নলিখিত অংশগুলি নিয়ে গঠিত:

• Tr ট্রলি চলন্তের জন্য দীর্ঘ কার্যক্ষম
• 主龙门架 প্রধান গ্যান্ট্রি ফ্রেম
• 小车驱动 ট্রলি ড্রাইভ সিস্টেম
• 后出料滚轮, 5 套 আনলোডিং রোলার র্যাক, 5 সেট
• 液压夹紧部分 হাইড্রোলিক ক্ল্যাম্পিং অংশ (包括压紧轮, 适用于中杆 ক্ল্যাম্পিং রোলার সহ, মাঝারি আকারের মেরুর জন্য উপযুক্ত)
• 埋弧焊系统, 带焊丝送料系统 তারের খাওয়ানো সিস্টেম সহ ডুবে যাওয়া আর্ক ওয়েল্ডিং সিস্টেম
• 焊剂回收系统 ফ্লাক্স রিকভারি সিস্টেম
• 液压系统 হাইড্রোলিক সিস্টেম
• 控制系统 নিয়ন্ত্রণ ব্যবস্থা
• 压轮模具, 按照客户的杆件的要求।

包含: 适合高杆灯杆, 智慧杆, 5 জি 杆模具一套

: 适合普通路灯杆, 最小直径 60 মিমি, 等径圆杆, 圆锥杆模具一套

: 适合普通路灯杆, 最小直径 60 মিমি, 八角杆模具一套

: 另外配置适合普通路灯杆用的后夹持装置一套। (包含一个小工具, 适用于长度非常短的杆子, 如 1 ~ 2 米长度的挑臂)

গ্রাহকের মেরু প্রয়োজনীয়তা অনুসারে ক্ল্যাম্পিং রোলার।

সহ:

1 মনো মেরু, উচ্চ মাস্ট, 5 জি মেরু ছাঁচের জন্য উপযুক্ত সেট করুন।

1 সাধারণ স্ট্রিট লাইট পোলের জন্য উপযুক্ত সেট, ন্যূনতম ব্যাস 60 মিমি (বৃত্তাকার খুঁটি এবং শঙ্কুযুক্ত মেরু)

1 সাধারণ স্ট্রিট লাইট পোলের জন্য উপযুক্ত সেট করুন, ন্যূনতম ব্যাস 60 মিমি (অষ্টভুজ মেরু)

সাধারণ রাস্তার হালকা খুঁটির জন্য উপযুক্ত রিয়ার ক্ল্যাম্পিং ডিভাইসগুলির 1 সেট। (একটি ছোট সরঞ্জাম অন্তর্ভুক্ত, খুব স্বল্প দৈর্ঘ্যের মেরুগুলির জন্য উপযুক্ত, যেমন 1 ~ 2 মিটার দীর্ঘ বাহু)।
