হালকা মেরু দৈর্ঘ্য কাটিং মেশিন Q235A কাটা এবং দৈর্ঘ্য লাইন কাটা

লাইট পল মডেল CTLA8x1800 জন্য দৈর্ঘ্য লাইন কাটা

(সম্পূর্ণ স্বয়ংক্রিয় প্রকার, 4 স্তর সমতল)

টেকনিক্যাল প্যারামিটার

• উপাদানটির বেধঃ Q235A (Q345=6mm,) এর জন্য 3mm-8mm গরম ঘূর্ণিত হালকা ইস্পাত, ((ST52=6mm)
• উপাদান প্রস্থঃ800-1800mm
• ইস্পাত রোলের ওজনঃ সর্বোচ্চ ৩০ টন
• ইস্পাত কয়েল এর অভ্যন্তরীণ ব্যাসার্ধঃΦ508mm-Φ760mm
• লেভেলিং গতিঃ ৫-১৫ মি/মিনিট
• লেভেলিং রোলার সংখ্যাঃ ১৩
• লেভেলিং রোলারের ব্যাসার্ধঃ 144mm
• লেভেলিং রোলের দূরত্বঃ 150mm
• লেভেলিং রোলের উপাদানঃ GCr15
• লেভেলিং রোলের কঠোরতাঃ HRC55-58
• সমর্থনকারী রোলার ডিভাইসঃ 3 ইউনিট
• সমর্থনকারী রোলার ব্যাসার্ধঃ 150mm
• স্কেল জন্য দৈর্ঘ্য পরিসীমাঃ 2000-12000mm প্রয়োজনীয়তা অনুযায়ী
• কাটার দৈর্ঘ্যের অনুমোদনঃ ±15 মিমি (৮ মিটার দৈর্ঘ্যের প্লেটের উপর ভিত্তি করে)
• প্রধান লেভেলিং মোটর শক্তিঃ 45kw, 960RPM
• শিয়ারিং মেশিনের ধারণক্ষমতাঃ 8mmx2500mm
• শিয়ারিং মেশিনের ঘূর্ণন কোণঃ সর্বোচ্চ ১.৫ ডিগ্রি।
• ডাবল এজ এবং কোপিকাল কাটার গতি ১৫ মিটার/মিনিট।
• প্রধান মোটরের শক্তি 11kw
• ডলির গতিঃ ১৫ মিটার/মিনিট,নিয়মিত
• কাটার ফলকের উপাদানঃ H13k
• কাটার ব্লেডের ব্যাসার্ধঃ 310mm
• কনিফার স্লিটিং পিনচিং রোল ব্যাসার্ধঃ 310mm
• সর্বোচ্চ. ডাবল কাটিয়া ইউনিট অভ্যন্তরীণ প্রস্থঃ 1800mm
• সর্বাধিক অভ্যন্তরীণ প্রস্থঃ 2400 মিমি
• মেশিনের জন্য প্রস্থ এলাকাঃপ্রায় 7000mm

মালিকানাধীন বৈশিষ্ট্যঃ

সম্পূর্ণ স্বয়ংক্রিয় টাইপ, যদি মেরু জন্য ডান প্রস্থ, দৈর্ঘ্য CNC নিয়ন্ত্রিত, স্বয়ংক্রিয়তা সঙ্গে কোণীয় কাটা, কোণীয় প্লেট আনলোড এবং স্ট্যাকিং স্বয়ংক্রিয় সিস্টেম আছে.

দুইটি ব্লেড টাইপ ডাবল স্ক্র্যাপ এজ কাটার ইউনিট এবং কোপার কাটার ইউনিট।

(দ্রষ্টব্যঃ 6 মিমি কম প্লেটের জন্য স্বয়ংক্রিয় স্ট্যাকিং সিস্টেম, হালকা মেরু প্লেট)

প্রয়োগঃ

এটি হালকা মেরু উপাদান uncoiling, সমতল, কাটিয়া, স্ক্র্যাপ প্রান্ত কাটা এবং কোণার কাটিয়া প্রক্রিয়া, একপাশে ছোট প্রস্থ, একপাশে বড় প্রস্থ ইস্পাত প্লেট পেতে।

ডিভাইসের বিবরণ

1. স্টিল কয়েল লোডিং dolly গাড়ী

উপরে এবং নিচেঃ হাইড্রোলিক

অনুভূমিক গতিশীলঃ মোটরযুক্ত

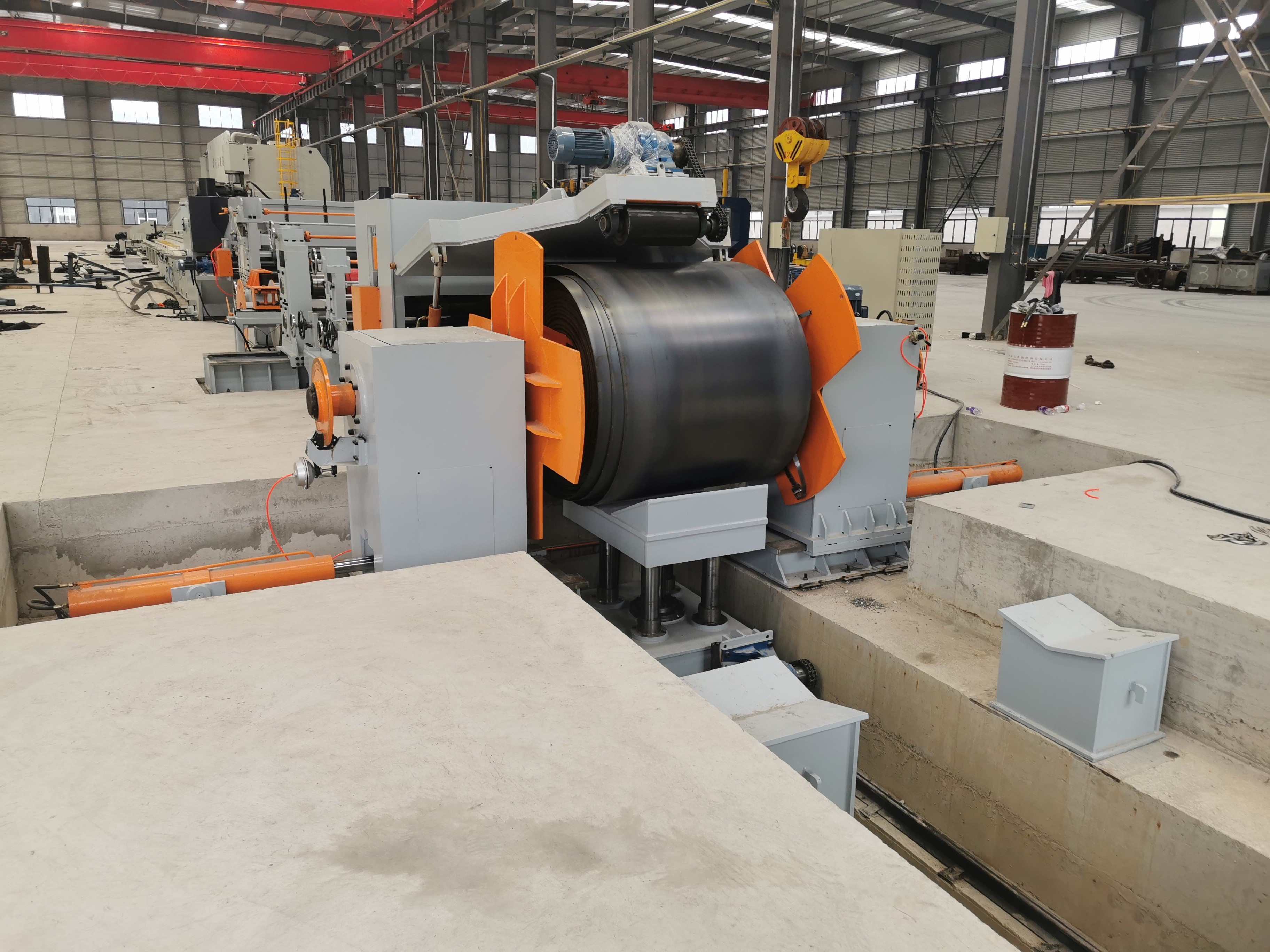

2. হাইড্রোলিক ডাবল হেড অ্যাম্বুলেন্স টাইপ ডেকোলার:

এর মধ্যে রয়েছেঃবাম এবং ডান ইউনিট,

ব্রেক দিয়ে যা শ্যাফ্টের ঘূর্ণন টেনশন দেয়।

খোলা এবং বন্ধঃ হাইড্রোলিক

3. হাইড্রোলিক প্রেসিং এবং গাইডিং, হাইড্রোলিক ফালি-হেড ডিভাইস, পিনচিং ডিভাইস

এটি ফ্রেম, হাইড্রোলিক প্রেসিং এবং গাইডিং ডিভাইস, হাইড্রোলিক ফালি মাথা ডিভাইস, পিনচিং রোলার এবং মোটর ড্রাইভার সিস্টেম ইত্যাদি নিয়ে গঠিত।

• হাইড্রোলিক প্রেসিং এবং গাইডিং ডিভাইসঃ

এটি হাইড্রোলিক প্রেসিং এবং গাইডিং আর্ম, প্রেসিং এবং গাইডিং হুইল, গিয়ার বক্স, মোটর ইত্যাদি নিয়ে গঠিত।

• হাইড্রোলিক ফাটল হেড ডিভাইসঃ

এটি হাইড্রোলিক ফাটল প্লেট সংকোচনের ডিভাইস, ব্যয় প্লেট, হাইড্রোলিক ডিভাইস ইত্যাদি নিয়ে গঠিত।

• হাইড্রোলিক পিনচ ডিভাইস

এটি স্লাইড, ২ টি পিনচ রোলার, হাইড্রোলিক পিনচ ডিভাইস, ফ্রেম ইত্যাদি নিয়ে গঠিত।

• হাইড্রোলিক পিনচ ডিভাইসের পাওয়ার পার্ট

এটি এসি মোটর, গিয়ার বক্স, স্পিন্ডল এবং সংযোগকারীগুলির একটি গ্রুপ, বিয়ারিং স্ট্যান্ড, একটি ইউনিভার্সাল জয়েন্ট ইত্যাদি নিয়ে গঠিত।

4. মাঝের রোলিং ওয়ার্ক টেবিল

5গাইডিং ডিভাইস

এটি গিল্ড ফ্রেম, চলনযোগ্য সমতল প্লেট, গাইডিং সমন্বয় ডিভাইস, উল্লম্ব ঝোঁক চাকা নিয়ে গঠিত।

6. লেভেলিং ইউনিটঃ ((চার স্তর টাইপ)

এটি এই লাইনের মূল সরঞ্জাম যা পাওয়ার পার্ট এবং হোস্ট পার্টে বিভক্ত।

পাওয়ার অংশ পাওয়ার স্ট্যান্ড, decelerator, এসি গতি নিয়মিত মোটর, এসি বৈদ্যুতিক ক্যাবিনেট ((এসি ফ্রিকোয়েন্সি মোটর ড্রাইভার), সংযোজক, শক্তি বিতরণ কেস, স্ট্যাম্প চাকা, স্ট্যাম্প,ইউনিভার্সাল জয়েন্ট এবং YWZ ব্রেকইত্যাদি।

হোস্ট অংশটি নীচের স্ট্যান্ড, ফ্রেম, নীচের অক্ষের স্ট্যান্ড, স্লাইডিং অক্ষের স্ট্যান্ড, লেভেলিং রোলার, উপরের সমর্থনকারী ফ্রেম, উপরে এবং নীচে সমর্থনকারী চাকা স্ট্যান্ড, সমর্থন চাকা,বৈদ্যুতিক উত্তোলন এবং প্রেসিং ডিভাইস, 2 পিসি প্রেসিং মোটর, ম্যানুয়াল তৈলাক্তকরণ পাম্প সঙ্গে।

এই মেশিনের বৈশিষ্ট্যঃ

এটা ক্ষমতা বিতরণ ক্ষেত্রে গৃহীত, প্রতিটি সমতলকরণ বেলন ইউনিভার্সাল ক্রস কাপলিং সঙ্গে সংযুক্ত করা হয়, আপ এবং ডাউন সমতলকরণ বেলন উভয় সক্রিয়, রৈখিক গতি ধারাবাহিকতা হয়,তাই রোলার পৃষ্ঠ এবং প্লেট মধ্যে ঘর্ষণ হ্রাস করা হবে, যা স্তরায়ন দক্ষতা বাড়িয়ে তুলতে পারে।

সমতলীকরণ অক্ষের উভয় পাশে দুটি রোলার বিয়ারিং রয়েছে, একটি সমতল ধাক্কা বিয়ারিংয়ের একটি সেট ঘর্ষণ হ্রাস করতে এবং অক্ষীয় থেকে মুক্ত হতে বাধা দেয়, যা দক্ষতা বাড়িয়ে তুলতে পারে।

মেশিনে দুটি গ্রুপের সমর্থনকারী চাকা ইনস্টল করা হয়েছে যাতে উপরে এবং নীচে, সামনের এবং পিছনের দিকগুলি সামঞ্জস্য করা যেতে পারে।এটি প্রধান রোলার সমর্থন এবং রোলার কঠোরতা এবং দ্রুত সমতলীকরণ দক্ষতা বৃদ্ধি ব্যবহৃত. সমর্থন চাকা উপর বিয়ারিং সিল করা হয় যা অক্সাইড slag বিয়ারিং প্রবেশ প্রতিরোধ করতে পারে।

মেশিনটি কৃমি গিয়ার এবং কৃমি রড গ্রহণ করে, বিপোলার ডিসপ্লেয়ারিং এবং প্রেসিং, ভারী প্রেসিং পাওয়ার সামঞ্জস্য করার জন্য বড় টর্শন,এটি পৃথকভাবে এবং সিঙ্ক্রোনিকভাবে উত্তোলন এবং নিচে চাপানোর জন্য সামঞ্জস্য করা যেতে পারে, এবং ম্যানুয়াল মাইক্রো-নিয়ন্ত্রণ সেট করুন.

লেভেলিং রোলার হল মিড ফ্রিকোয়েন্সি ইন্ডাকশন quenching, গভীর স্তর, যা তেল কম হলে ভারবহন এড়াতে পারে এবং মেশিনের জীবনকে দীর্ঘায়িত করতে পারে।

লেভেলিং হোস্ট মেশিনটি কেন্দ্রীয় তেল সরবরাহ গ্রহণ করে যা সহজেই কাজ করতে পারে। প্রধান উপাদানগুলি হোমল্যান্ডে উন্নত ভাইব্রেটর দ্বারা কম্পন করছে যা চাপ ধ্বংস করতে পারে এবং বাঁকানো হ্রাস করতে পারে.মোটর হল একটি ধ্রুবক বর্তমানের গতি সামঞ্জস্যযোগ্য মোটর।ইউরোথার্ম কোর প্লেট যা উত্তোলন এবং ব্রেকিং সময় কমাতে পারে (সাধারণের তুলনায় দুই তৃতীয়াংশ ব্রেকিং সময় কম) এবং দ্রুত স্তরায়ন দক্ষতা.

7. ঘোরানো টাইপ কাটার মেশিন:

এর মধ্যেঃহাইড্রোলিক সুইং বিম শিয়ার Q12Y-6*2000।

হালকা পল প্লেট কাটার জন্য উপযুক্ত হওয়ার জন্য শেয়ারটি 3 ডিগ্রি ঘোরানো যেতে পারে।

শেয়ারিং পরে, প্লেট সমান্তরাল হবে, এই ভাবে উপাদান বর্জ্য হ্রাস এবং হালকা মেরু তৈরীর পরবর্তী প্রক্রিয়া জন্য সহজ হতে হবে

8. পল দৈর্ঘ্য সমর্থন টেবিল + ডলি, স্বয়ংক্রিয়তা ডিভাইস সহ:

ডাবল এজ কাটার ইউনিটের সামনে একটি ডলি রয়েছে। এটি কাটার সোজা এবং আয়তক্ষেত্রাকার প্লেটের আকার নিয়ন্ত্রণের জন্য।ডলিতে টপারের অবস্থান পরিবর্তন করে আয়তক্ষেত্রাকার প্লেটের আকার নিয়ন্ত্রণ করতে।.

মোটরচালিত ড্রাইভিং সহ, এটি মেরু প্লেটের দৈর্ঘ্য অনুসারে টেবিলে সঠিক অবস্থানে যেতে পারে।

মোটরযুক্ত ড্রাইভিং সহ টেবিল রোলার, যখন রোলারটি মোটর দ্বারা ডুব দেওয়া হয়, তখন প্লেটটি কাটার ইউনিটে স্থানান্তরিত হতে পারে এবং প্লেটটিকে ম্যানুয়ালি ঠেলে দেওয়ার দরকার নেই। প্রতিটি রোলার বায়ুসংক্রান্ত ক্লাচ সহ,এটি মোটর এবং চেইন সিস্টেম দ্বারা চালিত হতে পারে, এছাড়াও প্লেট সামঞ্জস্য করার জন্য ম্যানুয়ালি প্লেট সরানো যেতে পারে।

ডলি এবং সামনের প্রান্তের কাটার ইউনিটে উভয়ই, আয়তক্ষেত্রাকার প্লেটের সঠিক মাত্রা পেতে প্লেটটি থামানোর জন্য একটি বায়ুসংক্রান্ত ডিভাইস রয়েছে।

9. প্লেট উত্থান ডিভাইস.

এই ডিভাইসে দুটি বায়ুসংক্রান্ত সিলিন্ডার রয়েছে এবং এটি প্লেটের দৈর্ঘ্যের উপর নির্ভর করে বিভিন্ন স্থানে স্থানান্তরিত হতে পারে।

যখন প্লেটটি স্লিটিং ইউনিটের সামনের অংশে পৌঁছে যায়, প্লেটটি বন্ধ হয়ে যাবে, এই ডিভাইসটি প্লেটটি তুলবে, যাতে ডললি প্লেটটি ক্ল্যাম্প করতে এবং সরিয়ে নিতে পারে।

• ডাবল এজ কাটার ইউনিট।

ডাবল এজ কাটার মেশিনটি স্টিলের শীট কাটাতে রোলিং শেয়ারিং নীতির উপর ভিত্তি করে।

এটি হালকা মেরু জন্য সঠিক প্রস্থ পেতে গরম ঘূর্ণিত ইস্পাত প্লেট স্ক্র্যাপ প্রান্ত কাটা জন্য।

এর মধ্যে রয়েছেঃ দুটি জোড়া পিনচিং রোলার, মোটর, গিয়ারবক্স, চারটি ব্লেড

উপরে এবং নিচে দুটি স্ক্রু টাইপ রোলার, 2 জোড়া কাটা ব্লেড সঙ্গে।

স্ক্রু টাইপ রোলার কোন আকারের প্লেট কাটা জন্য যে কোন অবস্থানে কাটিং ব্লেড সামঞ্জস্য করা সহজ।

১১. অটোমেশন ডিভাইস সহ মেরু দৈর্ঘ্য সমর্থন টেবিল + ডলিঃ

টপিং ইউনিটের সামনের অংশে একটি ডলি রয়েছে। এটি টপিং হারের হারের নিয়ন্ত্রণের জন্য। টপিং হারের হারের নিয়ন্ত্রণের জন্য ডলিতে টপিংয়ের অবস্থান পরিবর্তন করে।

মোটর চালিত ড্রাইভের সাথে, এটি স্টল প্লেটের দৈর্ঘ্য অনুযায়ী টেবিলে সঠিক অবস্থানে স্থানান্তর করতে পারে এবং প্লেটটি সঠিক প্লেট চলমান দিক পেতে ক্ল্যাম্প করতে পারে।

মোটরযুক্ত ড্রাইভিং সহ টেবিল রোলার, যখন রোলারটি মোটর দ্বারা ডুব দেওয়া হয়, তখন প্লেটটি কাটার ইউনিটে স্থানান্তরিত হতে পারে এবং প্লেটটিকে ম্যানুয়ালি ঠেলে দেওয়ার দরকার নেই। প্রতিটি রোলার বায়ুসংক্রান্ত ক্লাচ সহ,এটি মোটর এবং চেইন সিস্টেম দ্বারা চালিত হতে পারে, এছাড়াও প্লেট সামঞ্জস্য করার জন্য ম্যানুয়ালি প্লেট সরানো যেতে পারে।

ডলি এবং সামনের ক্যানার কাটিয়া ইউনিটে উভয়ই, ডান ক্যানার কাটার কোণ পেতে থামার জন্য প্লেটটি ধাক্কা দেওয়ার জন্য বায়ুসংক্রান্ত ডিভাইস রয়েছে।

12. প্লেট উত্থান ডিভাইস.

এই ডিভাইসে দুটি বায়ুসংক্রান্ত সিলিন্ডার রয়েছে এবং এটি প্লেটের দৈর্ঘ্যের উপর নির্ভর করে বিভিন্ন স্থানে স্থানান্তরিত হতে পারে।

যখন প্লেটটি স্লিটিং ইউনিটের সামনের অংশে পৌঁছে যায়, প্লেটটি বন্ধ হয়ে যাবে, এই ডিভাইসটি প্লেটটি তুলবে, যাতে ডললি প্লেটটি ক্ল্যাম্প করতে এবং সরিয়ে নিতে পারে।

13ট্যাপার কাটার ইউনিট

টোনার কাটার মেশিনটি স্টিলের শীট কাটাতে রোলিং কাটার নীতির উপর ভিত্তি করে তৈরি। এবং নির্দিষ্ট টোনার হারের সাথে ট্র্যাপিজিয়াম প্লেট পান।

এর মধ্যে রয়েছেঃ দুটি জোড়া পিনচিং রোলার, মোটর, গিয়ারবক্স, উপরে এবং নীচে পিনচিং রোলার, দুটি ব্লেড,

উপরে এবং নিচে দুইটি স্ক্রু টাইপ রোলার, এক জোড়া কাটার ব্লেড সহ।

স্ক্রু টাইপ রোলার কোন আকারের প্লেট কাটা জন্য যে কোন অবস্থানে কাটিং ব্লেড সামঞ্জস্য করা সহজ।

14. সমাপ্ত কোপিয়ার প্লেটের জন্য বল টাইপ সমর্থন টেবিল

15. ট্যাপার প্লেট আনলোড এবং স্ট্যাকিং স্বয়ংক্রিয় সিস্টেম

দুটি বায়ুসংক্রান্ত পিনচিং রোলার রয়েছে। নীচের পিনচিং রোলারটি মোটরযুক্ত ড্রাইভিংয়ের সাথে রয়েছে, যখন রোলারটি মোটর দ্বারা ডুবে যায়, তখন কনিষ্ঠ প্লেটটি স্লিটিং ইউনিট থেকে দূরে সরে যেতে পারে।যখন প্লেটটি চলাচল বন্ধ করে দেয়, উপরে রোলার উঠবে এবং প্লেট আনলোড করার জন্য স্থান দিতে হবে।

টেবিলের নীচে, এটি 12 ইউনিট বায়ুসংক্রান্ত আনলোডিং ডিভাইস। তারা টেবিলের মাঝখানে থেকে উঠতে পারে, তারপর দুটি টুকরা কোপিয়ার প্লেট উভয় পক্ষের স্ট্যাকিং স্ট্যান্ডে স্লাইড করবে।

16বৈদ্যুতিক সিস্টেম:

সেন্ট্রাল কন্ট্রোল টেবিল।

ডাবল এজ স্লিটিং এবং কোপার স্লিটিংয়ের জন্য, পিএলসি, এসি ড্রাইভার ইনভার্টারগুলির দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকারিতা বৈশিষ্ট্য রয়েছে, যা কার্যকরভাবে ডলির চলমান গতি নিয়ন্ত্রণ করতে পারে।

হাইড্রোলিক সিস্টেমঃ

হাইড্রোলিক শক্তি 25L/মিনিট

এর মধ্যে রয়েছেঃ হাইড্রোলিক স্টেশন, ভালভ, তেল ট্যাংক, জয়েন্ট, নরম পাইপ, হার্ড পাইপ ইত্যাদি

18. বায়ুসংক্রান্ত সিস্টেমঃ

ডলি এবং টেবিল ক্ল্যাচ, প্লেট উত্তোলন, প্লেট আনলোডিং ডিভাইস ইত্যাদির জন্য

১৯. বিকল্পঃ

কপিকল কাটার পর অতিরিক্ত লেভেলিং ইউনিট ।

ইস্পাত প্লেটের চাপ মুক্ত করুন, এবং পরবর্তী প্রক্রিয়া জন্য সহজ.

(এই ইউনিটটি রাস্তার লাইট মেরু জন্য 6mm কম বেধ প্লেট জন্য উপযুক্ত)

20. বিকল্পঃ প্লেট অফলাইন সিস্টেম

(প্লেটগুলি দৈর্ঘ্যে কাটা হওয়ার পরে, সিস্টেমটি প্লেটটিকে মেশিনের পাশে সরিয়ে দিতে পারে।)
