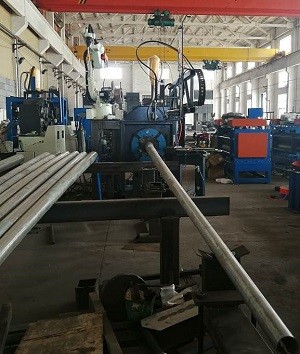

রোবট বেস প্লেট ওয়েল্ডিং মেশিন / সিএনসি দরজা ফ্রেম কাটিং মেশিন

রোবট বেস প্লেট ঢালাই এবং দরজা কাটা সমন্বয় মেশিন

মডেলঃ RW-DC120/300

প্রয়োগঃ

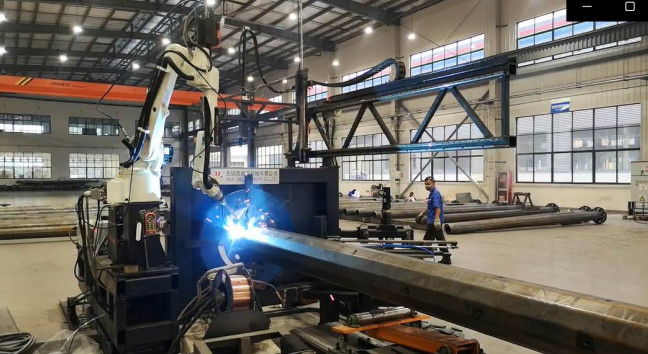

ওয়েল্ডিং সিস্টেম হালকা মেরু বেস প্লেট ঢালাই উত্পাদন জন্য প্রয়োগ করা হয়। রিয়েল টাইম যোগাযোগ রোবট এবং ঢালাই ক্ষমতা মধ্যে,ভাল মানের ঢালাই seam পেতে বিভিন্ন ঢালাই অবস্থান অনুযায়ী,.

এই মেশিনের রাস্তার আলোর খুঁটির উৎপাদনে ছয়টি প্রধান ব্যবহার রয়েছেঃ

• সিএনসি স্টল নীচে সমতল কাটা,
• নীচের প্লেটের অবস্থান এবং সমাবেশ,
• নীচের প্লেট এবং মেরু মধ্যে অভ্যন্তরীণ এবং বাইরের seams ঢালাই,
• বেস প্লেট স্টিফেনার ঢালাই,
• সিএনসি বৈদ্যুতিক দরজা কাটা
• দরজার ফ্রেম ঢালাই

শঙ্কু খুঁটি, গোলাকার খুঁটি, অষ্টভুজ খুঁটি, বহুভুজ খুঁটি, সমান ব্যাসের খুঁটিগুলির জন্য উপযুক্ত

প্রধান পরামিতিঃ

সাধারণ বিন্যাস নিম্নরূপঃ

মালিকানাধীন বৈশিষ্ট্যঃ

1. এই মেশিনটি ছয়টি ফাংশনকে একত্রিত করে, যা এক লোডিং এবং আনলোডিংয়ে সম্পন্ন করা যেতে পারে।বেস প্লেট এবং মেরু মধ্যে অভ্যন্তরীণ এবং বাহ্যিক ঢালাই, নীচের প্লেট স্টীফেনারের ওয়েল্ডিং, বৈদ্যুতিক দরজা কাটা, এবং দরজার ফ্রেম ওয়েল্ডিং।স্বতন্ত্র প্রক্রিয়ার মধ্যে উপাদান প্রবাহ এবং লোডিং এবং আনলোডিং সময় ব্যাপকভাবে কমে যায়, এবং উৎপাদন স্থান সংরক্ষণ করা হয়।
2. মেরু সম্প্রসারণ ফাংশন সঙ্গে, বেস প্লেট এবং মেরু অভ্যন্তরীণ গর্ত মধ্যে ফাঁক নির্মূল এবং মসৃণভাবে স্বয়ংক্রিয় ঢালাই বুঝতে
3. স্বয়ংক্রিয়ভাবে স্থিতিস্থাপক স্থাপন এবং ldালাই ফাংশন সঙ্গে
4. এটি জাপানের কাওয়াসাকি হেভি ইন্ডাস্ট্রিজ রোবটকে ভাল অপারেবিলিটি এবং চমৎকার মানের সাথে গ্রহণ করেছে।
5. বিখ্যাত ঢালাই শক্তি উৎস, ভাল ঢালাই seam মানের এবং উচ্চ ঢালাই দক্ষতা গ্রহণ
6. positioner একটি বড় ঘুরতে কোণ আছে, যা সবচেয়ে যুক্তিসঙ্গত কোণ ঢালাই উপলব্ধি করতে পারেন
7. সুন্দর ঢালাই আকৃতি এবং উচ্চ নির্ভরযোগ্যতা
8. হালকা মেরু দরজার সিএনসি কাটিয়া, কাটিয়া আকৃতি বৃত্ত, বর্গক্ষেত্র, আয়তক্ষেত্রাকার, অভিন্ন, ইত্যাদি হতে পারে।যে কোন গ্রাফিক্স যে কম্পিউটার সিএডি দ্বারা আঁকা যেতে পারে বিশেষ সফটওয়্যার যা মেশিনের সাথে আসে দ্বারা কাটা যাবে.
9. কাটিয়া উৎস স্বয়ংক্রিয় প্লাজমা হয়, তাই কাটিয়া গতি খুব দ্রুত হবে, এবং কাটা মসৃণ এবং বৃত্তাকার হবে
10. হাইপারথার্ম পাওয়ারম্যাক্স প্লাজমা উত্স এবং কাটিয়া বন্দুক ব্যবহারের কারণে, কাটিয়া ফাঁকটি তুলনামূলকভাবে ছোট, এবং কাটা টুকরাগুলি দরজা কভার হিসাবে ব্যবহার করা যেতে পারে
11. বৈদ্যুতিক দরজা কেটে ফেলার পর, যদি দরজার ফ্রেমটি ঢালাই করা প্রয়োজন হয়, তাহলে রোবটটি দরজার ফ্রেমের স্বয়ংক্রিয় ঢালাই সম্পন্ন করতে পারে।এবং দরজা ফ্রেম ঢালাই লেজার পজিশনিং ফাংশন দিয়ে সজ্জিত করা প্রয়োজন

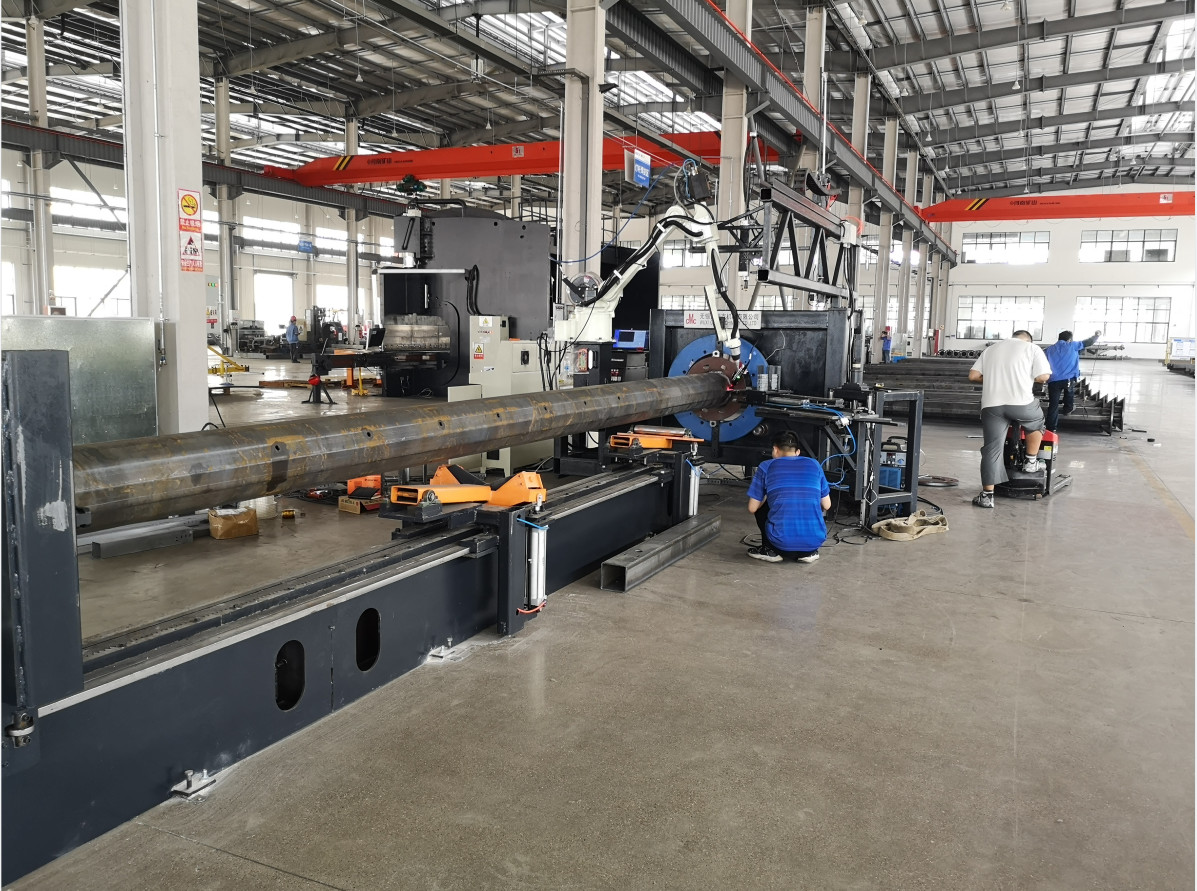

12. পুরো মেশিনটি একমুখী সমাবেশ লাইনের আকারে ডিজাইন করা হয়েছে। মেশিনের বাম দিকে খুঁটিগুলি স্তূপযুক্ত। অপারেটর একের পর এক ডানদিকে সরে যেতে পারে।আর ডানদিকে সুইড্ডিং মুলগুলো একত্রিত করা হবে ।. মেরু সরানো এবং উত্থান, কোন ক্রেন প্রয়োজন হয়, এবং অপারেটর শ্রম তীব্রতা কম
13. প্রচুর শ্রম ব্যয় সাশ্রয় করুন
14. সারাদিন দীর্ঘ সময় ধরে কাজ করতে পারে

অপশন পয়েন্টঃ

দরজা কাটার প্লাজমাঃ হাইপারথার্ম পাওয়ারম্যাক্স ৪৫, প্রস্তাবিত সর্বোচ্চ বেধ ৮ মিমি।

বিকল্পঃ হাইপারথার্ম পাওয়ারম্যাক্স৬৫, প্রস্তাবিত সর্বোচ্চ বেধ ১২ মিমি।

সর্বোচ্চ মেরু ব্যাসার্ধ 400mm, এবং বর্গাকার নল সর্বোচ্চ আকার 350x350, বৈদ্যুতিক chuck অভ্যন্তরীণ ব্যাসার্ধ 620mm,

৫জি ভারী মেরু ((৫০০ কেজি) এর জন্য উপযুক্ত, বেস প্লেট সর্বোচ্চ ব্যাস ৭০০ মিমি, অথবা বর্গক্ষেত্রের বেস প্লেট ৭০০x৭০০ মিমি

3. সমতল পৃষ্ঠের কাটিয়া + পাইপ টাইপ কাটিয়া (4 অক্ষ)

4. বর্গাকার নল উপর, একপাশে 2 stiffeners আছে. একটি stiffener ডিভাইস প্রয়োজন, যা আপ এবং নিচে সরানো যেতে পারে, stiffener বিভিন্ন অবস্থানের জন্য উপযুক্ত
5. লেজার পজিশনিং ফাংশন অবস্থান এবং অংশের আকার ঢালাই জন্য কনফিগার করা হয়. ধারাবাহিকতা দরিদ্র, প্রায় তারপর 1 মিমি বেশী. কেননা ক্রয় দরজা ফ্রেম একই আকারের বিভিন্ন আছে,এটা সুপারিশ করা হয় যে দরজা ফ্রেম ঢালাই লেজার অবস্থান ফাংশন দিয়ে সজ্জিত করা উচিত.
6. যদি ছোট শেষ অবস্থান একটি বর্গাকার নল হয়, ছোট শেষ সমর্থন ঘোরানো যাবে না, এবং সমর্থন টাইপ পরিবর্তন করা প্রয়োজন।কাটিয়া এবং ঢালাই সঠিকতা উন্নত করতে 12 মিটার গাইড রেল এবং ছোট শেষ চলমান সমর্থন যোগ করুন. এটি বৃত্তাকার মেরু, বর্গাকার টিউব, এবং অষ্টভুজাকার মেরু জন্য উপযুক্ত। ছোট শেষ সমর্থন servo-synchronous ঘূর্ণন হয়। এই ভাবে,এটি আর প্রয়োজন হয় না একটি টুলিং ফিক্সচার যা বর্গক্ষেত্র থেকে বৃত্তাকার হয়ে যায়.
7. মেরু তল সম্প্রসারণ সরঞ্জাম
8. স্টীফেনার টুল
9. রোবট ওয়েল্ডিংয়ের জন্য খুচরা যন্ত্রাংশ
10. প্লাজমা কাটার জন্য খুচরা যন্ত্রাংশ
11. নেটওয়ার্কযুক্ত উৎপাদন তথ্য সিস্টেম, মেশিনটি গ্রাহকের কর্মশালায় ইন্টারনেটের সাথে সংযুক্ত,

ফাংশন (1):

উৎপাদন ব্যবস্থাপনা তথ্য প্রদান করতে পারেঃ ক্ষমতা সময়, ঢালাই সময়, কাটা সময়, nonwelding সময়, উৎপাদন পরিমাণ, ইত্যাদি

ফাংশন (২):

মেশিনটি ইন্টারনেটে সংযুক্ত হওয়ার পরে, মেশিন সরবরাহকারী গ্রাহককে দূরবর্তী ত্রুটি নির্ণয় এবং দূরবর্তী পরামিতি সমন্বয় করতে সহায়তা করতে পারে।গ্রাহকদের দ্রুত উৎপাদন পুনরায় শুরু করার জন্য সুবিধাজনক.

অনুরূপ ছবি

রোবট ওয়েল্ডিং সিস্টেম

1কাওয়াসাকি রোবট BA006N (জাপানি ব্র্যান্ড)

BA সিরিজ হল বিশেষভাবে ঢালাইয়ের জন্য তৈরি করা একটি সিরিজ রোবট। এটি বিশেষভাবে ঢালাইয়ের জন্য ডিজাইন করা হয়েছে।এটি পরিচালনা করা সহজ এবং সহজ শিক্ষার অপারেশন মাধ্যমে দক্ষ ঢালাই অপারেশন অর্জন করতে পারেন. একটি স্পর্শ LCD রঙ প্রদর্শন পর্দা চমৎকার চাক্ষুষ প্রভাব এবং সহজ অপারেশন সঙ্গে শিক্ষণ ডিভাইস ইনস্টল করা হয়. রোবট ঢালাই মেশিন শুধুমাত্র একটি তারের সংযোগ প্রয়োজন,স্টোরেজ এর ঢালাই শর্ত শ্রেণীবদ্ধ করতে পারেন, এবং একটি গুরুত্বপূর্ণ কল.

কাওয়াসাকি BA সিরিজের রোবটগুলি E01 কন্ট্রোল ক্যাবিনেট, কম্প্যাক্ট আকৃতি, উপযুক্ত অপারেশন সিস্টেম, সমৃদ্ধ ফাংশন, সহজ রক্ষণাবেক্ষণ এবং উচ্চ স্কেলযোগ্যতা ব্যবহার করে।টাচ স্ক্রিন 640 x 480 পিক্সেল. এলসিডি স্ক্রিনটি দেখতে সহজ করার জন্য ব্যাকলাইটিং ব্যবহার করা হয়। অপারেটিং সিস্টেমটি উইন্ডোজ সিই গ্রহণ করে। উইন্ডো প্রদর্শনের জন্য ড্রপ-ডাউন মেনু ব্যবহার করা হয়, যা সম্পাদনা প্রক্রিয়াটিকে সহজ এবং সহজ করে তোলে

কার্যকারিতা পরিসীমা

পরিচিতি ঝালাই মোমবাতি সংঘর্ষ প্রতিরোধক

৩৫০ ওয়েল্ডিং টর্চ সিস্টেম একটি সিও২ ওয়েল্ডিং টর্চ, যা সাধারণত এশিয়ায় আর্ক ওয়েল্ডিংয়ের জন্য ব্যবহৃত হয়।

প্রতিস্থাপনযোগ্য বন্দুক ঘাড় ldালাই বন্দুক সিস্টেমের উচ্চ নামমাত্র মান এবং উচ্চ কাজের চক্রের সুবিধা রয়েছেঃ বুদ্ধিমান ইন্টারফেস দ্রুত রক্ষণাবেক্ষণ এবং পুনরাবৃত্তিযোগ্য অবস্থান ফাংশন উপলব্ধি করতে পারে,এবং ডাউনটাইম কমিয়ে

ওয়েল্ডিং বন্দুক সিস্টেমের বিভিন্ন ধরণের বন্দুকের ঘাড় এবং হোল্ডার রয়েছে যা সমস্ত সাধারণ মেশিন জয়েন্টের জন্য বেছে নিতে পারে।

সুবিধা

(১) প্রচলিত এশীয় সিও২ ওয়েল্ডিং ডিজাইন

(২) প্রতিস্থাপনযোগ্য বন্দুকের ঘাড় সরঞ্জামগুলির ডাউনটাইমকে সংক্ষিপ্ত করতে পারে এবং রক্ষণাবেক্ষণ এবং মেরামতের ব্যয় হ্রাস করতে পারে

(3) সর্বোত্তম তাপমাত্রা বৈশিষ্ট্যগুলি পরিধান অংশগুলির দীর্ঘ সেবা জীবন নিশ্চিত করে

(৪) উচ্চমানের তারের সংমিশ্রণ সিস্টেমের দীর্ঘ সেবা জীবন নিশ্চিত করে

(5) শক্ত ঝালাই টর্চ গঠন উচ্চ সংঘর্ষ স্থিতিশীলতা অর্জন করতে পারেন
