8m হালকা মেরু দৈর্ঘ্য লাইন টেপার slitting লাইন কাটা

হালকা মেরু মডেল CTLA8x1800 এর জন্য দৈর্ঘ্যের লাইনে কাটা

(সম্পূর্ণ স্বয়ংক্রিয় প্রকার, 4 লেভেলিং)

টেকনিক্যাল প্যারামিটার

• উপাদানের পুরুত্ব: Q235A এর জন্য 3mm-8mm (Q345=6mm,) হট রোলড মাইল্ড স্টিল, (ST52=6mm)
• উপাদানের প্রস্থ: 800-1800 মিমি
• ইস্পাত কুণ্ডলীর ওজন: সর্বোচ্চ 30 টন
• ইস্পাত কুণ্ডলীর অভ্যন্তরীণ ব্যাস:Φ508mm-Φ760mm
• সমতলকরণ গতি: 5- 15 মি/মিনিট
• লেভেলিং রোলারের সংখ্যা: 13
• সমতলকরণ রোলার ব্যাস: 144 মিমি
• সমতলকরণ রোলার দূরত্ব: 150 মিমি
• সমতলকরণ রোলার উপাদান: GCr15
• সমতলকরণ রোলার কঠোরতা: HRC55-58
• সাপোর্টিং রোলার ডিভাইস: 3 ইউনিট
• সাপোর্টিং রোলার ব্যাস: 150 মিমি
• স্কেল জন্য দৈর্ঘ্য পরিসীমা: 2000～12000mm প্রয়োজনীয়তা অনুযায়ী
• কাটার দৈর্ঘ্যের সহনশীলতা: ±15 মিমি (8 মি দৈর্ঘ্যের প্লেটের ভিত্তি)
• প্রধান সমতলকরণ মোটর শক্তি: 45kw, 960RPM
• শিয়ারিং মেশিনের ক্ষমতা: 8mmx2500mm
• শিয়ারিং মেশিন ঘূর্ণন কোণ: সর্বোচ্চ.1.5 ডিগ্রী।
• ডবল প্রান্ত এবং টেপার স্লিটিং গতি 15 মি/মিনিট।
• 11kw slitting জন্য প্রধান মোটর শক্তি
• ডলি চলন্ত গতি: 15 মি/মিনিট, সামঞ্জস্যযোগ্য
• স্লিটিং ফলক উপাদান: H13k
• স্লিটিং ব্লেড ব্যাস: 310 মিমি
• টেপার স্লিটিং পিঞ্চিং রোল ব্যাস:310 মিমি
• সর্বোচ্চডবল স্লিটিং ইউনিটের অভ্যন্তরীণ প্রস্থ: 1800 মিমি
• সর্বোচ্চটেপার স্লিটিং ইউনিটের ভিতরের প্রস্থ: 2400 মিমি
• মেশিনের জন্য প্রস্থ এলাকা: প্রায় 7000 মিমি

মালিকানা বৈশিষ্ট্য:

সম্পূর্ণ স্বয়ংক্রিয় টাইপ, যদি খুঁটির জন্য সঠিক প্রস্থ পাওয়া যায়, দৈর্ঘ্য সিএনসি নিয়ন্ত্রিত, অটোমেশন সহ টেপার স্লিটিং, টেপার প্লেট আনলোডিং এবং স্ট্যাকিং স্বয়ংক্রিয় সিস্টেম।

দুই ব্লেড টাইপ ডবল স্ক্র্যাপ এজ স্লিটিং ইউনিট এবং টেপার স্লিটিং ইউনিট সহ।

(দ্রষ্টব্য: 6 মিমি থেকে কম প্লেটের জন্য স্বয়ংক্রিয় স্ট্যাকিং সিস্টেম, হালকা মেরু প্লেট)

আবেদন:

এটা হালকা মেরু উপাদান uncoiling, সমতলকরণ, কাটা, স্ক্র্যাপ প্রান্ত slitting এবং টেপার slitting প্রক্রিয়ার জন্য, একপাশে ছোট প্রস্থ, একপাশে বড় প্রস্থ ইস্পাত প্লেট পেতে.

ডিভাইসের বিশদ বিবরণ

1. ইস্পাত কুণ্ডলী লোডিং ডলি গাড়ী

ইউপি এবং ডাউন: হাইড্রোলিক

অনুভূমিক চলন্ত: মোটর চালিত

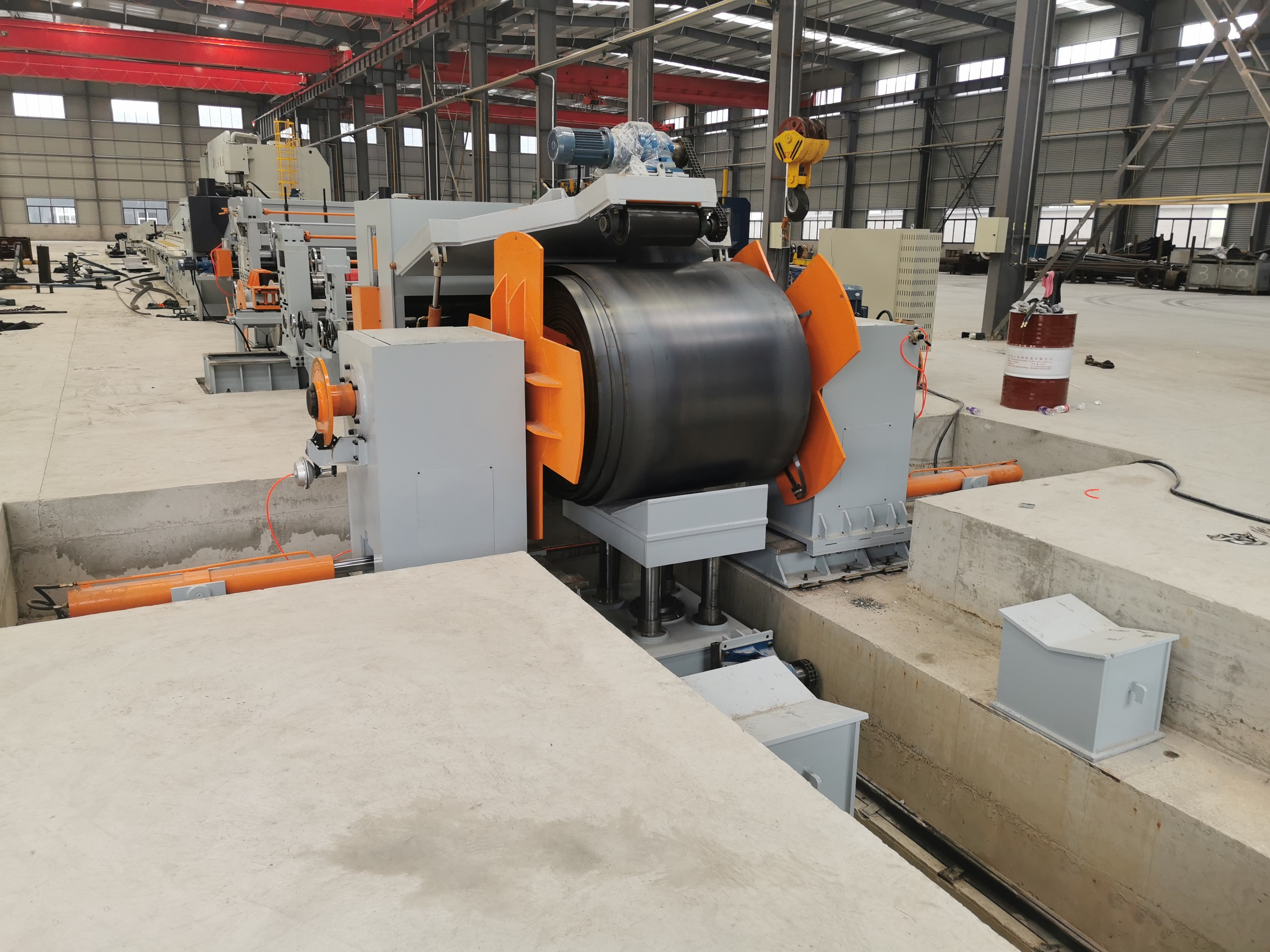

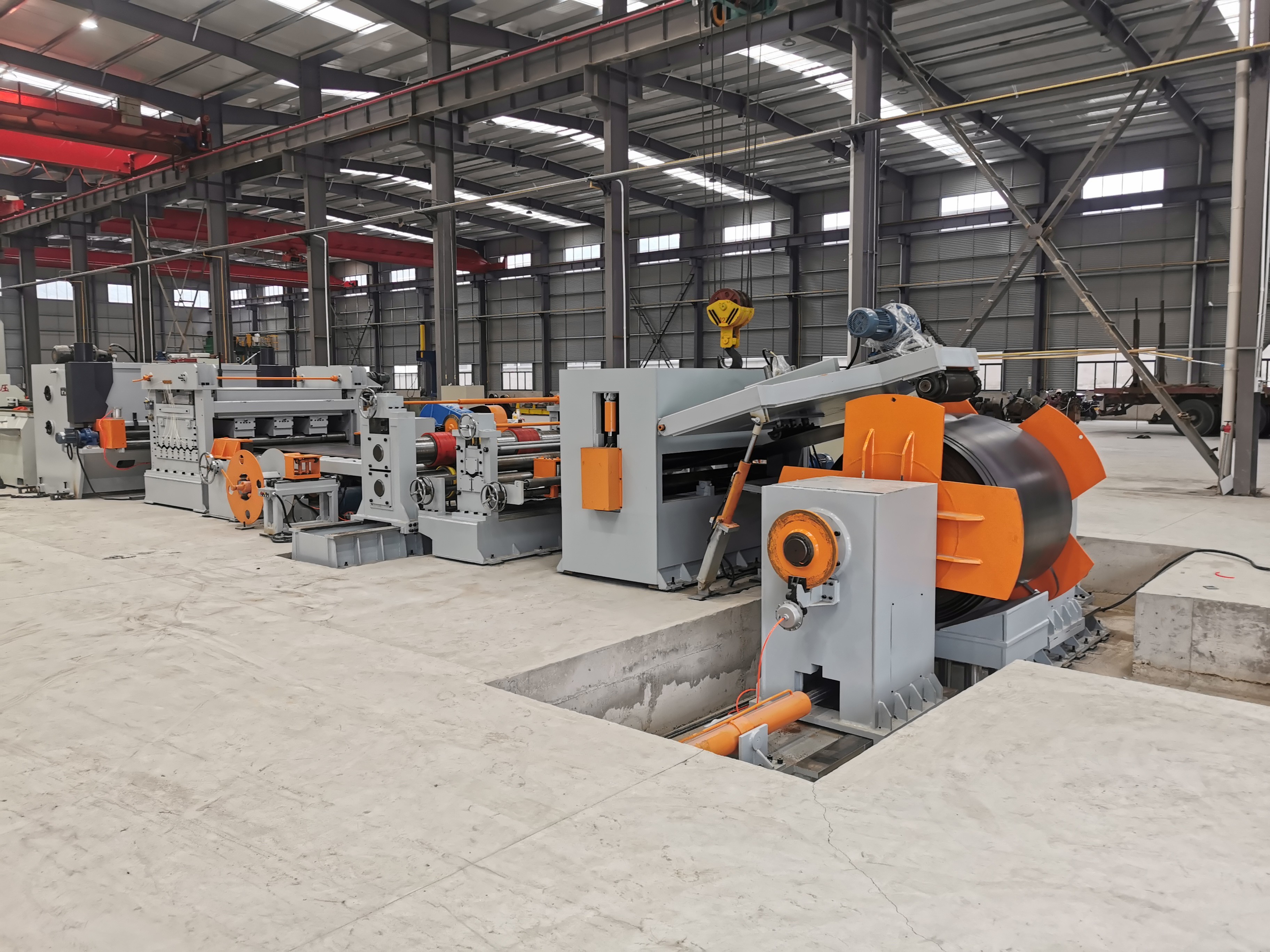

2. হাইড্রোলিক ডাবল-হেড ছাতা টাইপ ডিকয়লার:

সহ: বাম এবং ডান ইউনিট,

ব্রেক যা খাদ ঘূর্ণন টান দিতে.

খোলা এবং বন্ধ: হাইড্রোলিক

3. হাইড্রোলিক প্রেসিং এবং গাইডিং, হাইড্রোলিক বেলচা-হেড ডিভাইস, পিঞ্চিং ডিভাইস

এটি ফ্রেম, হাইড্রোলিক প্রেসিং এবং গাইডিং ডিভাইস, হাইড্রোলিক শোভেল হেড ডিভাইস, পিঞ্চিং রোলার এবং মোটর ড্রাইভার সিস্টেম ইত্যাদির সমন্বয়ে গঠিত।

• হাইড্রোলিক প্রেসিং এবং গাইডিং ডিভাইস:

এটি হাইড্রোলিক প্রেসিং এবং গাইডিং আর্ম, প্রেসিং এবং গাইডিং হুইল, গিয়ার বক্স, মোটর ইত্যাদির সমন্বয়ে গঠিত।

• হাইড্রোলিক বেলচা মাথা ডিভাইস:

এটি হাইড্রোলিক বেলচা প্লেট সংকোচন ডিভাইস, এক্সপেন্ডিং প্লেট, হাইড্রোলিক ডিভাইস ইত্যাদির সমন্বয়ে গঠিত।

• হাইড্রোলিক চিমটি ডিভাইস

এটি স্লাইড, 2 চিমটি রোলার, হাইড্রোলিক পিঞ্চ ডিভাইস, ফ্রেম ইত্যাদির সমন্বয়ে গঠিত।

• হাইড্রোলিক পিঞ্চ ডিভাইসের পাওয়ার অংশ

এটি এসি মোটর, গিয়ার বক্স, স্পিন্ডেল এবং সংযোগগুলির একটি গ্রুপ, বিয়ারিং স্ট্যান্ড, একটি সর্বজনীন জয়েন্ট ইত্যাদির সমন্বয়ে গঠিত।

4. মধ্যম ঘূর্ণায়মান উপায় worktable

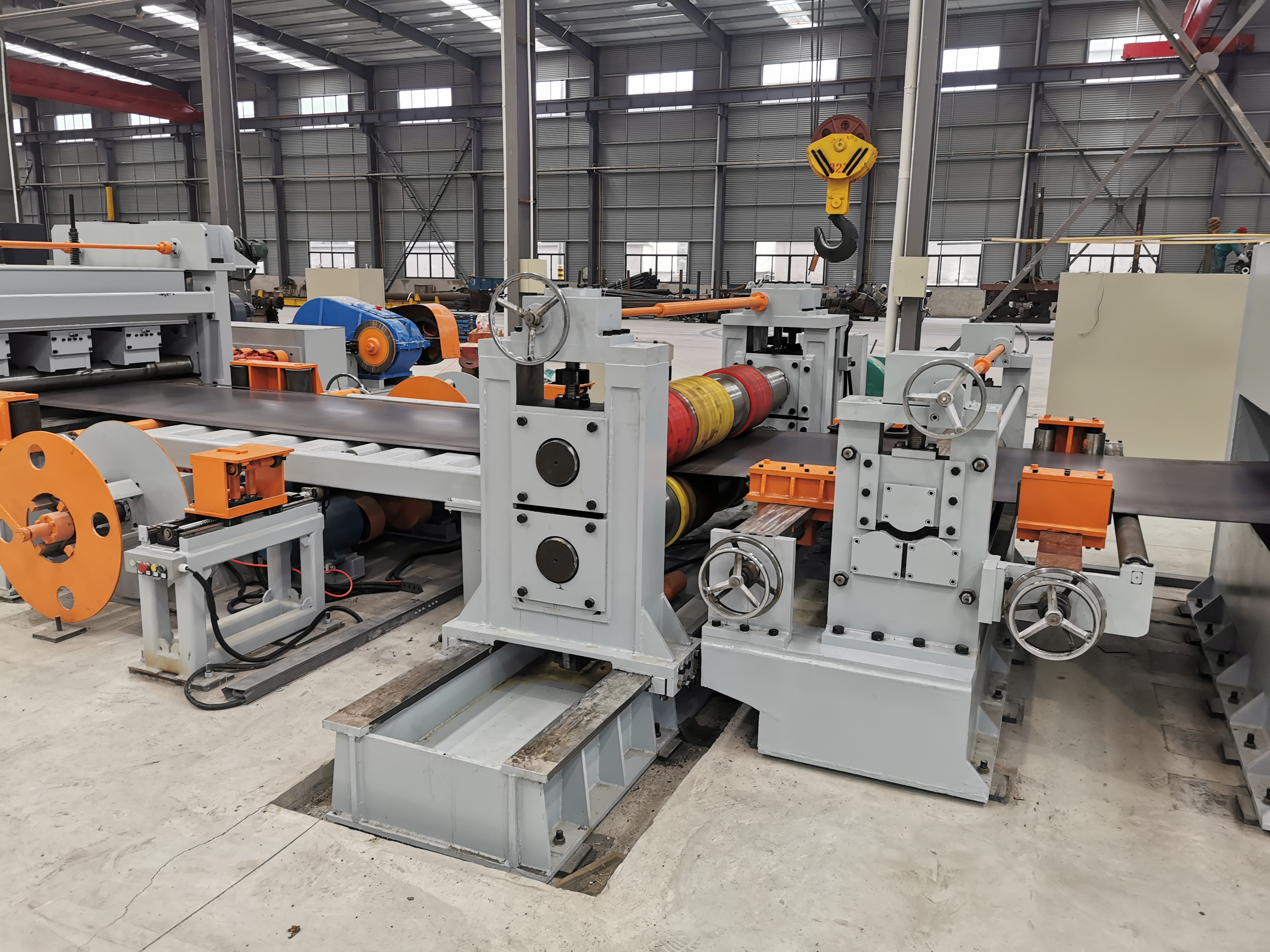

5. গাইডিং ডিভাইস

এটি গিল্ড ফ্রেম, চলন্ত প্লেন প্লেট, গাইডিং অ্যাডজাস্টমেন্ট ডিভাইস, উল্লম্ব চর্বিযুক্ত চাকা নিয়ে গঠিত।

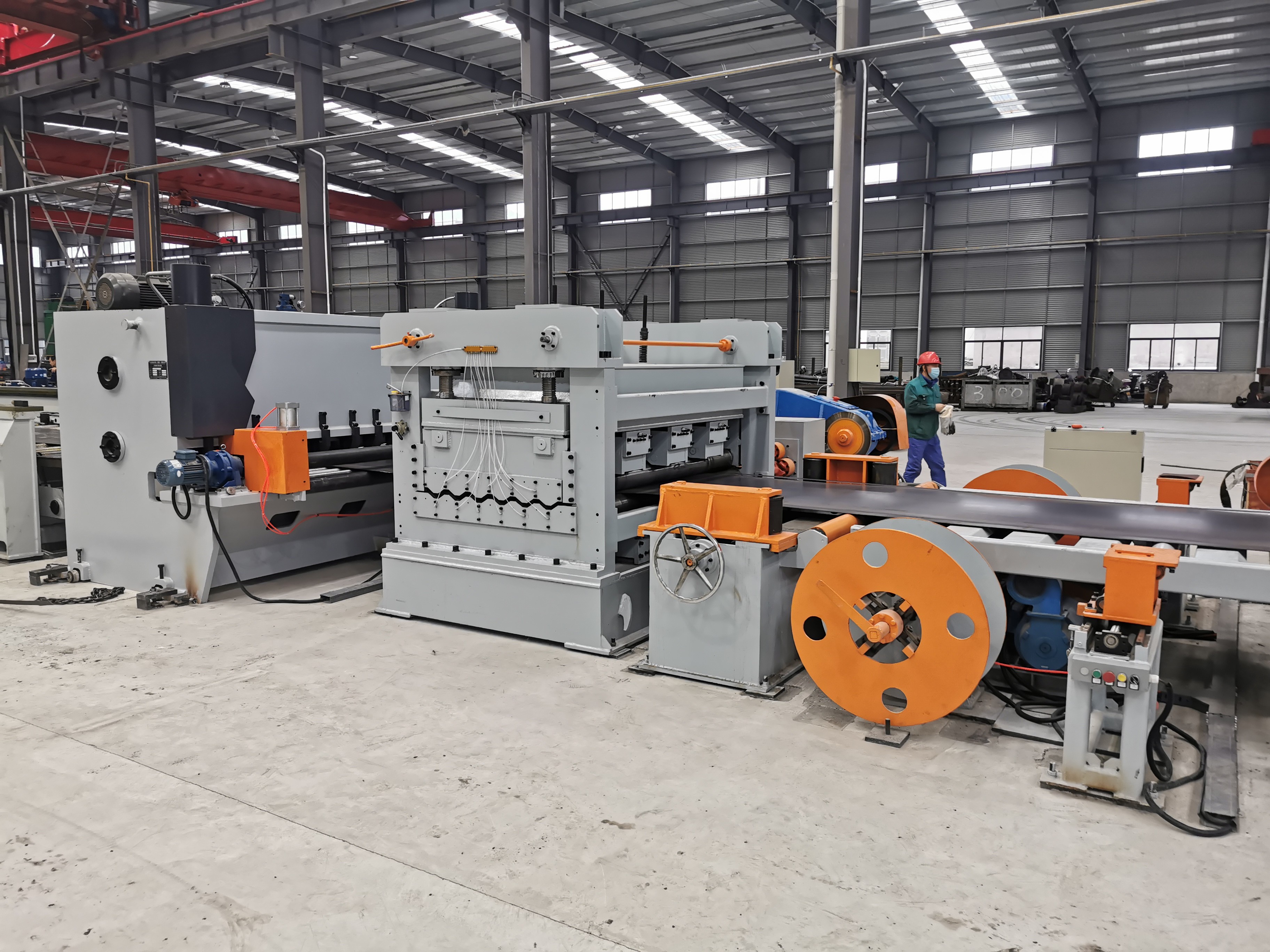

6. লেভেলিং ইউনিট: (চার লে টাইপ)

এটি এই লাইনের মূল সরঞ্জাম যা পাওয়ার অংশ এবং হোস্ট অংশে বিভক্ত।

পাওয়ার পার্টটি পাওয়ার স্ট্যান্ড, ডিসেলেরেটর, এসি স্পিড অ্যাডজাস্টেবল মোটর, এসি ইলেকট্রিক ক্যাবিনেট (এসি ফ্রিকোয়েন্সি মোটর ড্রাইভার), কাপলিং, পাওয়ার ডিস্ট্রিবিউটিং কেস, স্ট্র্যাপ হুইল, স্ট্র্যাপ, ইউনিভার্সাল জয়েন্ট এবং ওয়াইডব্লিউজেড ব্রেক ইত্যাদি নিয়ে গঠিত।

হোস্ট অংশটি বটম-স্ট্যান্ড, ফ্রেম, অ্যাক্সেল স্ট্যান্ডের নীচে, স্লাইডিং অ্যাক্সেল স্ট্যান্ড, লেভেলিং রোলার, আপার সাপোর্টিং ফ্রেম, আপ-এন্ড-ডাউন সাপোর্টিং হুইল স্ট্যান্ড, সাপোর্টিং হুইল, বৈদ্যুতিক উত্তোলন এবং প্রেসিং ডিভাইস, 2 পিসি প্রেসিং সহ গঠিত। মোটর, ম্যানুয়াল লুব্রিকেট পাম্প।

এই মেশিনের বৈশিষ্ট্য:

এটি পাওয়ার ডিস্ট্রিবিউটিং কেস গৃহীত হয়েছে, প্রতিটি লেভেলিং রোলার সার্বজনীন ক্রস কাপলিং এর সাথে সংযুক্ত, আপ এবং ডাউন লেভেলিং রোলার উভয়ই সক্রিয়, রৈখিক গতি সামঞ্জস্যপূর্ণ, তাই রোলার পৃষ্ঠ এবং প্লেটের মধ্যে ঘর্ষণ হ্রাস পাবে, যা সমতলকরণের দক্ষতাকে প্রম্পট করতে পারে।

লেভেলিং অ্যাক্সেলের উভয় পাশে রোলার বিয়ারিংয়ের দুটি সেট রয়েছে, প্লেন পুশিং বিয়ারিংয়ের একটি সেট ঘর্ষণ হ্রাস করতে এবং অক্ষীয়কে লিব্রেট করা থেকে বিরত রাখতে ব্যবহৃত হয়, যা দক্ষতার জন্য প্রম্পট করতে পারে।

মেশিনে সাপোর্টিং হুইলের দুটি গ্রুপ ইনস্টল করা আছে যাতে উপরে-নিচে, সামনে-পিছন দিক সামঞ্জস্য করা যায়।এটি প্রধান রোলারকে সমর্থন করতে এবং রোলারের কঠোরতা এবং প্রম্পট সমতলকরণ দক্ষতা বাড়াতে ব্যবহৃত হয়।সাপোর্টিং হুইলে বিয়ারিং সিল করা হয়েছে যা বিয়ারিং-এ অক্সাইড স্ল্যাগ ঢুকতে বাধা দিতে পারে।

মেশিনটি ওয়ার্ম গিয়ার এবং ওয়ার্ম রড গ্রহণ করে, বাইপোলার ডিসেলারেটিং এবং টিপে সামঞ্জস্য করার জন্য বড় টর্শন, ভারী চাপ দেওয়ার শক্তি, এটি পৃথকভাবে এবং সিঙ্ক্রোনাসভাবে উত্তোলন এবং নীচে চাপতে সামঞ্জস্য করতে পারে এবং ম্যানুয়াল মাইক্রো-অ্যাডজাস্টমেন্ট সেট করতে পারে।

লেভেলিং রোলার হল মিড ফ্রিকোয়েন্সি ইন্ডাকশন quenching, গভীর স্তর, যা তেলের স্বল্পতার সময় বেয়ারিং পোড়া এড়াতে পারে এবং মেশিনের আয়ু দীর্ঘ হতে পারে।

লেভেলিং হোস্ট মেশিন কেন্দ্রীভূত তেল সরবরাহ গ্রহণ করে যা সহজেই কাজ করতে পারে।প্রধান উপাদানগুলি স্বদেশে উন্নত ভাইব্রেটর দ্বারা কম্পিত হয় যা চাপকে ধ্বংস করতে পারে এবং নমন হ্রাস করতে পারে।মোটর হল ডাইরেক্ট-কারেন্ট স্পিড অ্যাডজাস্টেবল মোটর, যা ইউরোথার্ম কোর প্লেটের সাথে থাকে যা উত্তোলন এবং ব্রেক করার সময় কমাতে পারে (সাধারণটির চেয়ে দুই তৃতীয়াংশ ব্রেক বার কম) এবং প্রম্পট লেভেলিং দক্ষতা।

7. ঘূর্ণায়মান টাইপ কাটিং মেশিন:

সহ: হাইড্রোলিক সুইং বিম শিয়ার Q12Y-6*2000।

শিয়ারটি হালকা মেরু প্লেট কাটার জন্য উপযুক্ত হওয়ার জন্য 3 ডিগ্রি ঘোরানো যেতে পারে।

শিয়ারিংয়ের পরে, প্লেটটি সমান্তরাল হবে, এইভাবে উপাদানের বর্জ্য হ্রাস পাবে এবং হালকা মেরু তৈরির পরবর্তী প্রক্রিয়ার জন্য সহজ হবে

8. মেরু দৈর্ঘ্য সমর্থনকারী টেবিল + ডলি, অটোমেশন ডিভাইস সহ:

ডবল এজ স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি স্লিটিং সোজা এবং আয়তক্ষেত্র প্লেটের আকার নিয়ন্ত্রণের জন্য।আয়তক্ষেত্র প্লেটের আকার নিয়ন্ত্রণ করতে ডলিতে স্টপারের অবস্থান পরিবর্তন করে।

মোটর চালিত ড্রাইভিং সহ ডলি, এটি মেরু প্লেটের দৈর্ঘ্য অনুযায়ী টেবিলের সঠিক অবস্থানে যেতে পারে।

মোটর চালিত ড্রাইভিং সহ টেবিল রোলার, যখন রোলারটি মোটর দ্বারা ডাইভ করা হয়, প্লেটটি স্লিটিং ইউনিটে যেতে পারে এবং প্লেটটিকে ম্যানুয়ালি ধাক্কা দেওয়ার দরকার নেই।বায়ুসংক্রান্ত ক্লাচ সহ প্রতিটি রোলার, এটি মোটর এবং চেইন সিস্টেম দ্বারা চালিত হতে পারে, এছাড়াও প্লেট সামঞ্জস্য করার জন্য প্লেটটি ম্যানুয়ালি সরাতে পারে।

ডলিতে এবং সামনের প্রান্ত স্লিটিং ইউনিটে উভয়ই, আয়তক্ষেত্র প্লেটের সঠিক মাত্রা পেতে ধাক্কা প্লেট থামানোর জন্য বায়ুসংক্রান্ত ডিভাইস রয়েছে।

9. প্লেট রাইজিং ডিভাইস।

এই ডিভাইসটিতে দুটি বায়ুসংক্রান্ত সিলিন্ডার রয়েছে এবং এটি প্লেটের দৈর্ঘ্য অনুযায়ী বিভিন্ন স্থানে সরানো যেতে পারে।

যখন প্লেটটি স্লিটিং ইউনিটের সামনে পৌঁছাবে, প্লেটটি বন্ধ হয়ে যাবে, এই ডিভাইসটি প্লেটটি উপরে উঠবে, যাতে ডলিটি প্লেটটিকে আটকাতে এবং সরাতে পারে।

• ডাবল এজ স্লিটিং ইউনিট।

ডাবল এজ স্লিটিং মেশিনটি স্টিলের শীট কাটার জন্য রোলিং শিয়ারিং নীতির উপর ভিত্তি করে।

এটি হালকা মেরুটির জন্য সঠিক প্রস্থ পেতে গরম ঘূর্ণিত স্টিলের প্লেটের স্ক্র্যাপ প্রান্তটি কাটার জন্য।

সহ: দুই জোড়া পিঞ্চিং রোলার, মোটর, গিয়ার বক্স, চারটি ব্লেড

উপরে এবং নিচে দুটি স্ক্রু টাইপ রোলার, 2 জোড়া স্লিটিং ব্লেড সহ।

স্ক্রু টাইপ রোলারগুলি যে কোনও আকারের প্লেট কাটার জন্য কাটিং ব্লেডকে যে কোনও অবস্থানে সামঞ্জস্য করার জন্য সহজ।

11. পোল দৈর্ঘ্য সাপোর্টিং টেবিল + ডলি, অটোমেশন ডিভাইস সহ:

স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি টেপার কাটিয়া ডিগ্রী নিয়ন্ত্রণের জন্য।টেপার স্লিটিং হার নিয়ন্ত্রণ করতে ডলিতে স্টপারের অবস্থান পরিবর্তন করে।

মোটর চালিত ড্রাইভিং সহ ডলি, এটি মেরু প্লেটের দৈর্ঘ্য অনুযায়ী টেবিলের সঠিক অবস্থানে যেতে পারে।এবং প্লেট ক্ল্যাম্প সঠিক প্লেট চলন্ত দিক পেতে.

মোটর চালিত ড্রাইভিং সহ টেবিল রোলার, যখন রোলারটি মোটর দ্বারা ডাইভ করা হয়, প্লেটটি স্লিটিং ইউনিটে যেতে পারে এবং প্লেটটিকে ম্যানুয়ালি ধাক্কা দেওয়ার দরকার নেই।বায়ুসংক্রান্ত ক্লাচ সহ প্রতিটি রোলার, এটি মোটর এবং চেইন সিস্টেম দ্বারা চালিত হতে পারে, এছাড়াও প্লেট সামঞ্জস্য করার জন্য প্লেটটি ম্যানুয়ালি সরাতে পারে।

ডলিতে এবং সামনের টেপার স্লিটিং ইউনিটে উভয়ই, ডান টেপার কাটিংয়ের কোণ পেতে থামার জন্য পুশ প্লেটের জন্য বায়ুসংক্রান্ত ডিভাইস রয়েছে।

12. প্লেট রাইজিং ডিভাইস।

এই ডিভাইসটিতে দুটি বায়ুসংক্রান্ত সিলিন্ডার রয়েছে এবং এটি প্লেটের দৈর্ঘ্য অনুযায়ী বিভিন্ন স্থানে সরানো যেতে পারে।

যখন প্লেটটি স্লিটিং ইউনিটের সামনে পৌঁছাবে, প্লেটটি বন্ধ হয়ে যাবে, এই ডিভাইসটি প্লেটটি উপরে উঠবে, যাতে ডলিটি প্লেটটিকে আটকাতে এবং সরাতে পারে।

13. টেপার স্লিটিং ইউনিট

টেপার স্লিটিং মেশিনটি স্টিলের শীট কাটার জন্য রোলিং শিয়ারিং নীতির উপর ভিত্তি করে।এবং নির্দিষ্ট টেপার হার সহ ট্র্যাপিজিয়াম প্লেট পান।

সহ: দুই জোড়া পিঞ্চিং রোলার, মোটর, গিয়ার বক্স, উপরে এবং নীচের পিঞ্চিং রোলার, দুটি ব্লেড,

উপরে এবং নিচে দুটি স্ক্রু টাইপ রোলার, এক জোড়া স্লিটিং ব্লেড সহ।

স্ক্রু টাইপ রোলারগুলি যে কোনও আকারের প্লেট কাটার জন্য কাটিং ব্লেডকে যে কোনও অবস্থানে সামঞ্জস্য করার জন্য সহজ।

14. সমাপ্ত টেপার প্লেটের জন্য বল টাইপ সমর্থন টেবিল

15. টেপার প্লেট আনলোড এবং স্বয়ংক্রিয় সিস্টেম স্ট্যাকিং

দুটি বায়ুসংক্রান্ত পিঞ্চিং রোলার রয়েছে।নীচের পিঞ্চিং রোলারটি মোটর চালিত ড্রাইভিং সহ, যখন রোলারটি মোটর দ্বারা ডাইভ করা হয়, টেপার প্লেটটি স্লিটিং ইউনিট থেকে অনেক দূরে সরে যেতে পারে।প্লেটটি চলা বন্ধ হয়ে গেলে, আপ রোলারটি উঠবে এবং প্লেটটি আনলোড করার জন্য জায়গা দেবে।

টেবিলের নীচে, এটি 12 ইউনিট বায়ুসংক্রান্ত আনলোডিং ডিভাইস।তারা টেবিলের মাঝখানে থেকে উঠতে পারে, তারপর দুই টুকরো টেপার প্লেট উভয় পাশের স্ট্যাকিং স্ট্যান্ডে স্লাইড করবে।

16. বৈদ্যুতিক ব্যবস্থা:

কেন্দ্রীয় নিয়ন্ত্রণ টেবিল।

ডাবল এজ স্লিটিং এবং টেপার স্লিটিং এর জন্য, এছাড়াও পিএলসি, এসি ড্রাইভার ইনভার্টারে দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকলাপের বৈশিষ্ট্য রয়েছে, যা কার্যকরভাবে ডলি চলমান গতি নিয়ন্ত্রণ করতে পারে।

17 হাইড্রোলিক সিস্টেম:

হাইড্রোলিক শক্তি 25L/মিনিট

সহ: জলবাহী স্টেশন, ভালভ, তেল ট্যাঙ্ক, জয়েন্ট, নরম পাইপ, হার্ড পাইপ এবং তাই

18. বায়ুসংক্রান্ত সিস্টেম:

ডলি এবং টেবিল ক্লাচ, প্লেট রাইজিং, প্লেট আনলোডিং ডিভাইস ইত্যাদির জন্য।

19. বিকল্প:

টেপার কাটার পরে অতিরিক্ত সমতলকরণ ইউনিট।

ইস্পাত প্লেটের চাপ ছেড়ে দিন, এবং পরবর্তী প্রক্রিয়ার জন্য সহজ।

(এই ইউনিটটি রাস্তার আলোর খুঁটির জন্য 6 মিমি প্লেটের চেয়ে কম বেধের জন্য উপযুক্ত)

20. বিকল্প: প্লেট অফলাইন সিস্টেম

(প্লেটটি দৈর্ঘ্যে কাটার পরে, সিস্টেমটি প্লেটটিকে মেশিনের পাশে সরাতে পারে।)
