বৃত্ত এবং বহুভুজ মেরু / টিউব 14000mm দৈর্ঘ্য জন্য হালকা মেরু শাট-ঢালাই মেশিন

হালকা মেরু শাট-ওয়েল্ডিং মেশিন মডেল 340/14000

পণ্যের সংক্ষিপ্ত বিবরণ

মডেল 340/14000 লাইট পল শাট-ওয়েল্ডিং মেশিন একটি স্বয়ংক্রিয় ওয়েল্ডিং লাইন যা বিশেষভাবে এক টুকরো বহুভুজ এবং বৃত্তাকার কোণযুক্ত (কোনিকাল) লাইট পলগুলির জন্য ডিজাইন করা হয়েছে।এটা ছোট শেষ থেকে বড় শেষ প্রায় কোন অবশিষ্ট unswelded দৈর্ঘ্য সঙ্গে ধারাবাহিকভাবে মেলানো মেরু, নিম্নলিখিত প্রক্রিয়ায় ম্যানুয়াল কাজ ব্যাপকভাবে হ্রাস করার সময় সোজা এবং স্থিতিশীল seams উত্পাদন। উভয় নিমজ্জিত আর্ক ওয়েল্ডিং (SAW) এবং CO2 গ্যাস-Shielded ওয়েল্ডিং ফাংশন দিয়ে সজ্জিত,এটি 60 মিমি থেকে 340 মিমি পর্যন্ত মেরু ব্যাসার্ধ এবং 14 পর্যন্ত মেরু দৈর্ঘ্য জুড়ে,000 মিমি।

মূল বৈশিষ্ট্য ও সুবিধা

1. পূর্ণ দৈর্ঘ্যের স্বয়ংক্রিয় ঝালাই√ পুরো এলাকা জুড়ে ছোট শেষ থেকে নীচের শেষ পর্যন্ত মেরু welds, যা পরবর্তী প্রক্রিয়াতে ম্যানুয়াল কাজকে হ্রাস করে প্রায় কোন unwelded দৈর্ঘ্য ছেড়ে।
2. ৮ সেট ক্ল্যাম্পিং রোলার সব দিক থেকেপল পৃষ্ঠের উপর চাপ সমানভাবে বিতরণ করে, রোলার চাপ এবং পৃষ্ঠের স্ক্র্যাচগুলি হ্রাস করে; বিশেষত অষ্টভুজ পল ওয়েল্ডিংয়ের জন্য উপযুক্ত।
3. ডাবল-সাইড পিচ সিলিন্ডার️ বড় পুরু, ছোট ব্যাসার্ধের মেরুগুলির জন্য আদর্শ, মেরু বন্ধ করার জন্য শক্তিশালী বন্ধ করার শক্তি সরবরাহ করুন।
4. মোটর চালিত দ্রুত-ফেরার টানা ট্রলি√ উচ্চ গতিতে স্বয়ংক্রিয়ভাবে ফিরে আসে, তাই কোনও ম্যানুয়াল পিচ-ব্যাক প্রয়োজন হয় না, অপারেটরের শ্রমের তীব্রতা ব্যাপকভাবে হ্রাস করে।
5. নিউম্যাটিক ক্ল্যাম্পিং ডিভাইসম্যানুয়াল ক্ল্যাম্পিংয়ের তুলনায় দ্রুত এবং সহজ। টান টাইপ ডিজাইনের অর্থ হল ওয়েল্ডিংয়ের আগে প্রতিটি মেরুতে একটি ওয়েল্ডিং গ্রাউন্ড ওয়্যার সংযুক্ত করার প্রয়োজন নেই; ওয়েল্ডিংয়ের গতি আরও স্থিতিশীল,সিলাইডিংয়ের পর কম সিলাইডিং বিকৃতি সহ, এবং সহজ অপারেশন।
6. ডাবল ওয়েল্ডিং প্রক্রিয়া√ এক মেশিনে ডুবে থাকা আর্ক ওয়েল্ডিং এবং সিও 2 গ্যাস-শিল্ডড ওয়েল্ডিং উভয়ই সমর্থন করে।
7. পিছনের পাশের নীরব রোলার সমর্থন (স্ট্যান্ডার্ড)√ ব্যাক সমর্থনকারী ট্রলি নেই এবং কোনও ম্যানুয়াল পিচ-ব্যাকের প্রয়োজন নেই; মেশিনে লোডিং মেরুগুলিকে সহজ করে তোলে এবং মানবশক্তি হ্রাস করে।
8. ব্যাক পল গাইডিং ডিভাইস√ ওয়েল্ডিং প্রক্রিয়া জুড়ে সঠিক অবস্থান নিশ্চিত করে।

প্রয়োগ

মেশিনটি এক টুকরো বহুভুজ এবং বৃত্তাকার কোণযুক্ত (কোনিকাল) হালকা মেরুগুলির স্বয়ংক্রিয় সিউড ওয়েল্ডিংয়ের জন্য ডিজাইন করা হয়েছে।ছোট শেষ থেকে বড় শেষ থেকে হালকা মেরু টান, যখন হাইড্রোলিক সিলিন্ডার, একটি যান্ত্রিক চেইন এবং কৃমি চাকা মাধ্যমে, একই সময়ে মেরু বন্ধ এবং ঢালাই সঞ্চালন করতে clamping চাকার ধাক্কা।

স্ট্যান্ডার্ড মেশিনের উপাদান

• টানা ট্রলি জন্য গিয়ার এবং র্যাক ড্রাইভিং সিস্টেম সঙ্গে দীর্ঘ কাজ টেবিল
• টানা ট্রলিঃ গতি নিয়ন্ত্রিত ফ্রিকোয়েন্সি মোটর, ড্রাইভিং সিস্টেম, গাইডিং ডিভাইস এবং বায়ুসংক্রান্ত clamping সিস্টেম

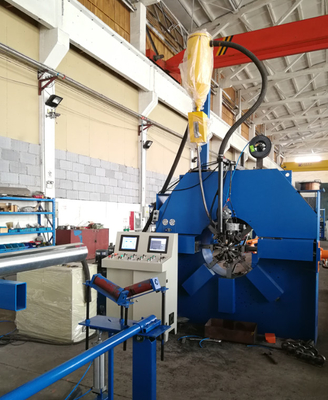

• হাইড্রোলিক clamping এবং ঢালাই ইউনিটঃ বহুভুজ এবং শঙ্কু খুঁটি জন্য clamping চাকার 8 সেট, প্লাস বড় বেধ খুঁটি জন্য পার্শ্ব অতিরিক্ত হাইড্রোলিক clamping সিস্টেম
• ঢালাই সিস্টেমঃ ডুবে থাকা আর্ক ঢালাই এবং CO2 গ্যাস-শেল্ডড ঢালাই, যার মধ্যে বিদ্যুৎ উৎস, তারের খাওয়ানো সিস্টেম, ফ্লাক্স পুনরুদ্ধার সিস্টেম এবং ঢালাইয়ের গ্রাউন্ড ওয়্যার অন্তর্ভুক্ত রয়েছে
• পিছনের পাশের নীরব রোলার সমর্থন (স্ট্যান্ডার্ড)
• হাইড্রোলিক সিস্টেমঃ ডাবল পাম্প, ডাবল মোটর, ডাবল কন্ট্রোল সিস্টেম
• পল clamping জন্য বায়ুসংক্রান্ত সিস্টেম

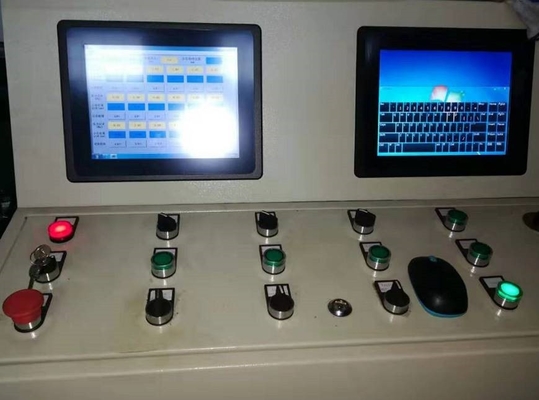

• বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ ফ্রিকোয়েন্সি ইনভার্টার, অপারেটিং প্যানেল, তারের ইত্যাদি

টেকনিক্যাল স্পেসিফিকেশন

ঐচ্ছিক ও স্ট্যান্ডার্ড ফাংশন

• উভয় পক্ষের অতিরিক্ত জলবাহী সিলিন্ডার√ ছোট ব্যাসার্ধের, বড় বেধের হালকা খুঁটি বা উচ্চ-টান-শক্তি স্টিল প্লেট থেকে তৈরি খুঁটিগুলির জন্য উপযুক্ত; একই সময়ে সিউম ওয়েল্ডিং সম্পাদন করার সময় শক্তিশালী বন্ধ করার শক্তি সরবরাহ করে।
• ডলি ফাস্ট রিটার্ন ডিভাইস∙ জালাইয়ের পর, বোতামটি চাপুন এবং ডলিটি উচ্চ গতিতে প্রধান জালাইয়ের মাথার কাছে ফিরে আসে এবং স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় (মানুয়াল টাইপের মেশিনগুলি অপারেটরদের দ্বারা পিছনে চাপানো উচিত,যা শ্রম-সমৃদ্ধ এবং সময় সাপেক্ষে).
• নিউম্যাটিক ক্ল্যাম্পিং ইউনিট√ ম্যানুয়াল ক্ল্যাম্পিংয়ের চেয়ে সহজ এবং অনেক দ্রুত। দ্রষ্টব্যঃ চাপ-টাইপ মেরু ঝালাই মেশিনগুলির কোনও ক্ল্যাম্পিং ইউনিট নেই এবং ঝালাইয়ের আগে প্রতিটি মেরুতে একটি গ্রাউন্ড ওয়্যার সংযুক্ত করা প্রয়োজন; তুলনা হিসাবে,টান টাইপ মেশিন আরো স্থিতিশীল ঢালাই গতি প্রস্তাব, ঝালাইয়ের পরে কম ঝালাই বক্ররেখা, এবং প্রতিটি মেরু জন্য একটি গ্রাউন্ড তারের সংযোগ করার প্রয়োজন নেই।
