পণ্যের বিবরণ:
|
| বিশেষভাবে তুলে ধরা: | স্বয়ংক্রিয় ঢালাই মেশিন,মেরু ঢালাই মেশিন |
||
|---|---|---|---|

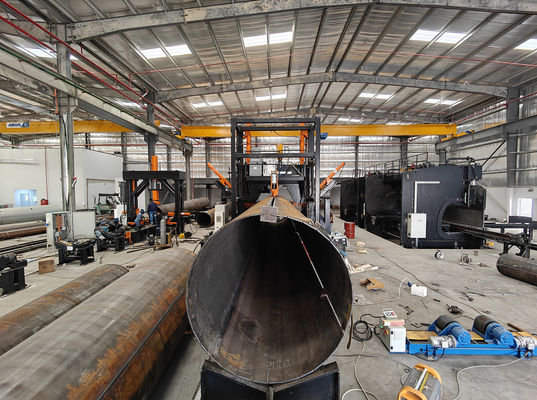

সিএনসি পোল শট- ওয়েল্ডিং মেশিন,
মডেলঃ HM2500/13000
Monopole, highmast pole, 5G যোগাযোগের জন্য ডিজাইন করা
ব্যাসার্ধের পরিসীমাঃ 500 ~ 2500mm, বেধঃসাধারণত, 6 ~ 20mm, দৈর্ঘ্যঃ 13000mm
দ্রষ্টব্যঃ মেশিনটি আরও বেধ করতে পারে, যদি বেধ 18 ~ 25 মিমি হয়, পরামর্শ প্রক্রিয়াঃ প্রথমে বন্ধ ldালাই করুন, তারপরে পৃষ্ঠের ldালাই করুন।
ডাবল আর্ক থ্রি ওয়্যার ওয়েল্ডিং মেশিন
প্রয়োগের ক্ষেত্রঃ বড় দৈর্ঘ্যের মাঝারি আকারের মেরু লম্বা স্বয়ংক্রিয় বন্ধ ঝালাইয়ের জন্য উপযুক্ত, যেমন 5 জি মেরু, একক মেরু, উচ্চ মস্তক মেরু
সিএনসি পোল শট-ওয়েল্ডিং মেশিন, এটি এক শেল বা দুটি শেল টাইপ বহুভুজ এবং বৃত্তীয় কোণীয় মেরু ((কোনিকাল মেরু) এর জন্য উপযুক্ত। এটি স্বয়ংক্রিয় ঝালাই লাইন,গ্যান্ট্রি টাইপ কাঠামো স্থির এবং ওয়েল্ডিং সিস্টেমের সাথে, V আকৃতির সম্পূর্ণ মেরু দৈর্ঘ্য dolly ((ওয়ার্কটেবিল) গতি নিয়মিত চলন্ত জন্য servo মোটর সঙ্গে, হাইড্রোলিক সিলিন্ডার বন্ধ মেরু এবং একই সময়ে ঢালাই করতে clamping চাকা ধাক্কা।
দুটি সিউম মেরুর জন্য, যখন প্রথম সিউম ওয়েল্ডিং শেষ হয়, তখন নীচের রোলারটি উঠে যাবে এবং দ্বিতীয় সিউম ওয়েল্ডিং শুরু করার জন্য মেরুটিকে অন্য সিউম অবস্থানে ঘুরিয়ে দেবে।
মালিকানাধীন বৈশিষ্ট্যঃ
1.সিএনসি স্বয়ংক্রিয় সমন্বয়, সিএনসি সিস্টেম, মেরু ব্যাসার্ধ পরিবর্তন সঙ্গে, স্বয়ংক্রিয়ভাবে চাপ সামঞ্জস্য, স্বয়ংক্রিয়ভাবে প্রেসার ফুট অবস্থান সামঞ্জস্য,স্বয়ংক্রিয়ভাবে খাওয়ানোর গতি এবং অবস্থান মেলে, সুগম ঝালাই নিশ্চিত করার জন্য, ঢালাই seam সর্বদা বন্ধ অবস্থায় রাখা।
2. বিশেষ সিএনসি কন্ট্রোল সিস্টেম পায়ের বাম এবং ডান দিকে সিঙ্ক্রোনাইজেশন কর্মক্ষমতা খুব ভাল করে তোলে
3. পূর্ববর্তী প্রক্রিয়াটির যোগ্যতার ভিত্তিতে, ঢালাইয়ের পরে, মেরু ঢালাইয়ের কোনও টর্শন নেই,এবং কর্মীদের জন্য প্রয়োজন হয় না টান এবং মেশিনের পিছনে রড বাঁক weld কেন্দ্র করতে.
4মেরুটি ভি আকৃতির ওয়ার্কটেবিলের উপর অবস্থিত, এবং এর গতি মাথা এবং লেজের ওয়েল্ডিংয়ের স্থিতিশীলতা নিশ্চিত করার জন্য সার্ভো নিয়ন্ত্রিত হয়।মাথা থেকে লেজ পর্যন্ত ঢালাই লেজের দৈর্ঘ্যকে ব্যাপকভাবে হ্রাস করে যা ঢালাই করা হয় না.
5.ক্ল্যাম্পিং রোলার সংখ্যা 3 সেট, সুবিধা মেরু পৃষ্ঠের রোলার চাপ কমাতে হয়, এবং পৃষ্ঠের স্ক্র্যাচ কমাতে। এটি অষ্টভুজাকার মেরু উত্পাদন জন্য উপযুক্ত,বহুভুজীয় মেরু এবং শঙ্কু মেরু। এটি সমান ব্যাস বা শঙ্কু হতে পারে।
6.ভি আকৃতির ওয়ার্কটেবিল (ডলি) মোটরযুক্ত দ্রুত ফিরে যাওয়ার ফাংশন সহ, এবং এটি অপারেটরদের শ্রমের তীব্রতা হ্রাস করে।
7. ডুবানো আর্ক ওয়েল্ডিং ফাংশন
8.পোল ব্যাক গাইডিং ডিভাইসের সাহায্যে,এটি অভিযোজিতভাবে সামঞ্জস্য করা যায়। ব্যবহারিক অপারেশনে, ওয়েল্ডিং সিউমের অবস্থানটি খুব কমই সামঞ্জস্য করা হয়, যা অপারেটরদের শ্রমের তীব্রতা হ্রাস করে।
9মেশিনের মাথার উপর ইনস্টল করা ক্যামেরার মাধ্যমে, ঢালাই সিম প্রধান নিয়ন্ত্রণ প্যানেলের স্ক্রিনে প্রতিফলিত হয়, যা ঢালাই সিম ট্র্যাকিংকে সহজ এবং সহজ করে তোলে,এবং ওয়েল্ডিং পর্যবেক্ষণের জন্য অপারেটরের শ্রম তীব্রতা কমাতে..
10. স্ব-বিকাশিত তেল চাপ এবং সিএনসি সিস্টেম, যা ঢালাই মেরু বৃত্তাকার এবং ছোট বিকৃতি করে তোলে।
11. দুই seam মেরু জন্য, যখন প্রথম seam ঢালাই সম্পন্ন, নীচের রোলার উত্থাপিত হবে এবং দ্বিতীয় seam ঢালাই শুরু করার জন্য অন্য seam অবস্থান থেকে মেরু ঘোরান
12. সামনের অবস্থানে লোডিং এবং আনলোডিং
13.আভ্যন্তরীণ তামা ব্লক, যা ব্যাপকভাবে ঢালাই অনুপ্রবেশ হার উন্নত. তামা ব্লক শীতল জল রয়েছে
14অপারেটর: ১ জন।
15.ফেক্টিভ পয়েন্টঃ
15.1 10 মিমি এর বেশি প্লেট বেধের জন্য, ডাবল আর্ক এবং ডাবল তারের (বা ডাবল বৈদ্যুতিক এবং তিন তারের) ডুবানো আর্ক ওয়েল্ডিং গ্রহণ করুন, ডিসি + এসি, ডিসি ওয়েল্ডিং উচ্চ বর্তমান এবং নিম্ন ভোল্টেজ গ্রহণ করে,ডিসি আর্ক বড় অনুপ্রবেশ পায়এসি তুলনামূলকভাবে ছোট বর্তমান এবং উচ্চ আর্ক ভোল্টেজ গ্রহণ করে, ফিউশন প্রস্থ বৃদ্ধি করে এবং সুন্দর ওয়েল্ডিং গঠন অর্জন করে।ওয়েল্ডিং কর্মক্ষমতা উন্নত এবং শক্তি খরচ কমাতে..
15.২ নেটওয়ার্কযুক্ত সিস্টেম
ফাংশনঃ সর্বোত্তম এবং সর্বশেষতম সফ্টওয়্যার এবং অভিজ্ঞতার ডেটা পেতে সফ্টওয়্যারটি সময়মতো আপডেট করুন, যা গ্রাহকদের দূরবর্তী ত্রুটি নির্ণয় এবং দূরবর্তী পরামিতি সমন্বয় করতে সহায়তা করতে পারে।এটা গ্রাহকদের দ্রুত উৎপাদন পুনরায় শুরু করার জন্য সুবিধাজনক.15.৩ মেশিনের সাথে খুচরা যন্ত্রাংশ
মেশিনটি নিম্নলিখিত অংশগুলির সমন্বয়ে গঠিতঃ
| টেকনিক্যাল প্যারামিটার | ||
| 1 | মেরুর ব্যাসার্ধ | ৫০০-২৫০০ মিমি |
| 2 | কাজের টেবিলের দৈর্ঘ্য | ১৩০০০ মিমি |
| 3 | পোলের বেধ |
6~20mm,Q235, Q355 দ্রষ্টব্যঃ মেশিনটি আরও বেধ করতে পারে, যদি বেধ 18 ~ 25 মিমি হয়, পরামর্শ প্রক্রিয়াঃ প্রথমে বন্ধ ldালাই করুন, তারপরে পৃষ্ঠের ldালাই করুন। |
| 4 | ক্ল্যাম্পিং পা quantity | ৩টি ইউনিট |
| 5 | তেল পাম্পের মোটর শক্তি | 3+3 KW |
| 6 | ভি-টাইপ ওয়ার্কটেবিলের জন্য সার্ভো মোটর পাওয়ার (ডলি) - | ৭ কিলোওয়াট, গতি নিয়ন্ত্রনযোগ্য, এসি সার্ভো |
| 7 | উল্লম্বভাবে চাপানো স্ট্রোক | ২০০০ মিমি |
| 8 | অপারেটিং উচ্চতা | মেরুর নীচের কোণ থেকে মাটিতে দূরত্বঃ800 |
| 9 | সোল্ডার |
ডাবল বৈদ্যুতিক তিন তারের ডুবানো আর্ক ওয়েল্ডিং মেশিন ডিসি ডুবানো আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাই মডেল 1250 ইনপুট পাওয়ার AC380V, তিন ফেজ, 50Hz নামমাত্র ইনপুট ক্ষমতা ৮০ কেভিএ আউটপুট বর্তমান dc250a ~ dc1250a নামমাত্র লোডের সময়কাল 80% এসি ডুবানো আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাই মডেল 1000A নামমাত্র ইনপুট ক্ষমতাঃ 125kva ইনপুট পাওয়ার AC380V, একক ফেজ, 50Hz ভোল্টেজ আউটপুট পরিসীমাঃ 30 ~ 44V আউটপুট বর্তমান ac250a ~ ac1250a, নামমাত্র লোডের সময়কাল 60% ডাবল ইলেকট্রিক থ্রি ওয়্যার ওয়েল্ডার ব্র্যান্ডঃ কাইয়ুয়ান |
| 10 | ঢালাইয়ের তারের ব্যাসার্ধ | ডাবল পাওয়ার থ্রি ওয়্যারঃ সিঙ্গল ওয়্যারঃ ৪।0ডাবল ওয়্যারঃ ২x১।6 |
| 11 | ঢালাইয়ের গতি |
0.3 ~ 1.5m/min ধাপবিহীন নিয়মিত দ্রষ্টব্যঃ বিভিন্ন বেধ, বিভিন্ন গতি) |
| 12 | ঢালাইয়ের দিক | বড় শেষ থেকে ছোট শেষ পর্যন্ত ঝালাই |
| 13 | ঢালাইয়ের অনুপ্রবেশের হার | ৮০-৯০% |
| 14 | বৈদ্যুতিক উপাদান | স্নাইডার (ফরাসি ব্র্যান্ড) |
| 15 | সিএনসি সিস্টেম পিএলসি | সিমেন্স (জার্মান ব্র্যান্ড) |
| 16 | ভি-টাইপ ওয়ার্কটেবিল (ডলি) মোটর | সার্ভো মোটর |
| 17 | ওয়েল্ডার ব্র্যান্ড | পয়েন্ট ৯ |
| 18 | ওজন | ২৫ টন |
| 19 | মাত্রা | 31000x7000x6200 মিমি (LXWXH) |
