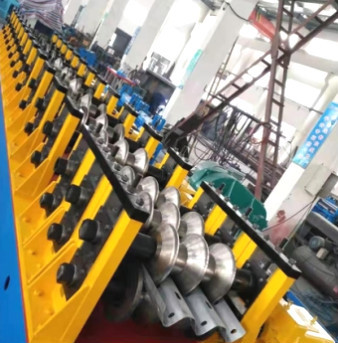

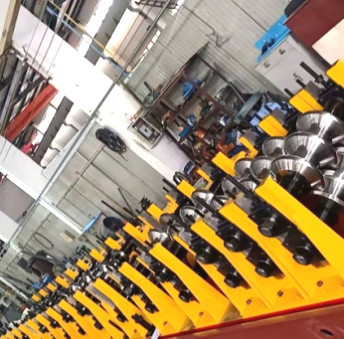

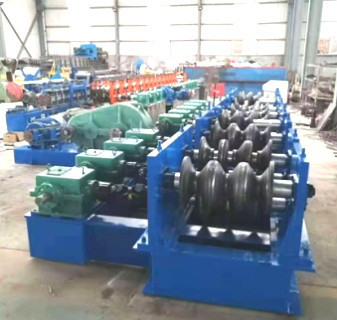

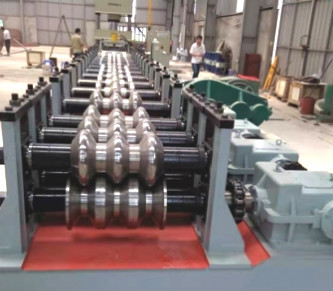

সিএমসি সিই গার্ড্রাইল 450 মিমি প্যানেল রোল বিরচন মেশিন

সিএমসি সিই 450 - 476 মিমি রক্ষাকারী প্যানেল রোল বিরচন মেশিন

আই বেসিক মেশিন পরামিতি

1. যান্ত্রিক বৈশিষ্ট্য এবং কাঁচামাল বিশেষ উল্লেখ

• উপাদান: Q345B জালিত শীট
• বেধ: 2.5 ～ 3.0 মিমি
• প্রস্থ: 450-476 মিমি
• ওজন: 65 কেজি
• পণ্য বিশেষ উল্লেখ
• পণ্য: পণ্য অঙ্কন দ্বারা
• পণ্যের প্রস্থ: 310 মিমি ± 5 মিমি
• পণ্যের উচ্চতা: 81 মিমি ± 5 মিমি
• পণ্য বিবরণী
• গঠন পদ্ধতি: কোল্ড রোল গঠন ing
• উত্পাদন গতি: 10m / মিনিট
• খাওয়ানোর দিকনির্দেশ: বাম ফিড
• প্রধান ভোল্টেজ: 380V, 50Hz
• ইউনিট মোট শক্তি: প্রায় 20.7KW
• ড্রাইফ শ্যাফ্ট বিয়ারিং: 6026
• টার্বো লিফট: SWL10-3 / 23-FU3
• প্রধান ড্রাইভ মোটর: YVP180M-4-15
• রিডুসার: জেডকিউ 500-48.57
• ওয়ালবোর্ড উপাদান: A3
• খাদ উপাদান: 40
• ছাঁচ উপাদান: Gcr15

II, সরঞ্জাম কাঠামোর ওভারভিউ

সরঞ্জাম ফ্রেম A3 স্টিল প্লেট দ্বারা প্রক্রিয়াজাত হয়, বার্ধক্যজনিত চিকিত্সা পরে, 3-রোলার কাঠামো, 1 উচ্চ এবং 2 নিম্ন, নিম্ন রোলার একটি নির্দিষ্ট কাঠামো গ্রহণ করে, উপরের বেলন স্লাইডার আন্দোলনের সামঞ্জস্যতা গ্রহণ করে, এবং টারবাইন বক্স ড্রাইভের 3 সেট চালিত হয় উপরের এবং নীচের অংশটি সামঞ্জস্য করার জন্য মোটর দ্বারা টারবাইন বক্সটি একটি সংযোগকারী রডের মাধ্যমে 3 সেট বাক্সের সিঙ্ক্রোনাইজেশন নিশ্চিত করার জন্য সংযুক্ত করা হয় এবং পুরো মেশিনের সমান্তরালতা নিশ্চিত করতে 3 টি স্বতন্ত্র প্রাচীর প্লেটগুলি একটি খাদ দ্বারা সংযুক্ত করা হয়।বেলন খাদের ব্যাস 110 মিমি।বাম এবং ডানদিকে দুটি ছাঁচ আছে, একটি অভ্যন্তরীণ চাপের জন্য এবং একটি বাইরের চাপের জন্য এবং একটি সেট 15KW প্রধান মোটর।এটি একটি জেডকিউ 500 রিডুসার দ্বারা চালিত, যা গিয়ারগুলির মাধ্যমে বাম এবং ডান নীচের শাফটগুলি চালিত করে। গিয়ার মডিউলটি 10 ​​মি, প্রতিটি বাম এবং ডানদিকের জন্য একটি। পণ্যটি অপারেশন কনসোলের মাধ্যমে প্রক্রিয়া করা হয়।

III, সরঞ্জাম কনফিগারেশন চেকলিস্ট
