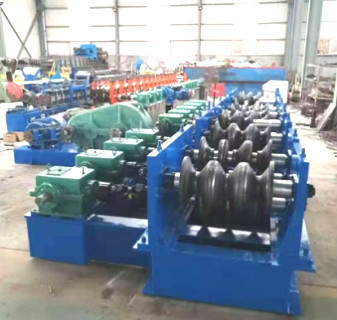

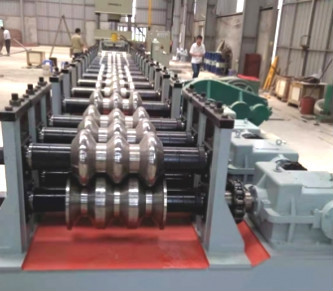

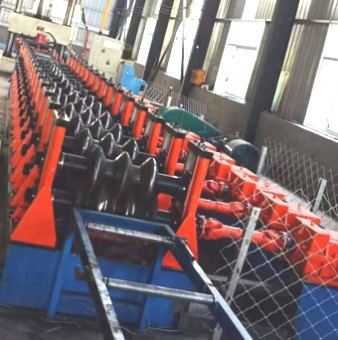

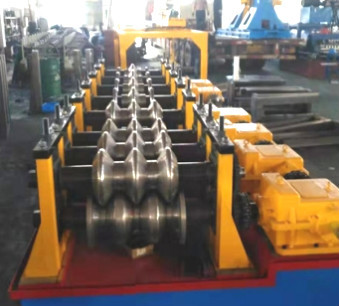

সিই 476 মিমি গার্ড্রেল রোল 4 মিমি বেধ শীট জন্য মেশিন বিরচন

সিই 476 মিমি গার্ড্রেল রোল 4 মিমি বেধ শীট জন্য মেশিন বিরচন

ব্র্যান্ড নাম:	CMC
MOQ:	1 বিন্যাস করুন
মূল্য:	Negotiate
অর্থ প্রদানের শর্তাবলী:	টি / টি, এল / সি, ডি / পি
সরবরাহের ক্ষমতা:	প্রতি মাসে 50 টি সেট গুলি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

উউসি, চীন

সাক্ষ্যদান:

CE, ISO

শর্ত:

নতুন

উৎপত্তি স্থল::

WUXI, চীন

বেধ:

2.5 ~ 3.0 মিমি

প্রস্থ:

450-476mm

প্রযোজ্য শিল্প:

নির্মাণ কাজ

রঙ:

ব্যবহারকারী সংজ্ঞায়িত

প্যাকেজিং বিবরণ:

পুরো শরীরের প্লাস্টিক ব্যাগ দিয়ে আবৃত। বা গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী

যোগানের ক্ষমতা:

প্রতি মাসে 50 টি সেট গুলি

বিশেষভাবে তুলে ধরা:

4 মিমি রক্ষার রোল বিরচন মেশিন

476 মিমি রক্ষী রেল গঠন মেশিন

পণ্যের বর্ণনা

4 মিমি বেধ শীট জন্য মেশিন বিরচন রক্ষাকারী রোল

আমরা এমন এক পেশাদার প্রস্তুতকারক যাঁকে উচ্চ ধরণের যথার্থতা, হাইট টেক, পেশাদারভাবে নকশিত কোল্ড রোল গঠনের মেশিনগুলি ডিজাইন এবং উত্পাদনতে নিযুক্ত।উন্নত প্রযুক্তি ব্যবহার করে এবং সিপিআরএ ডিজাইনের সফ্টওয়্যার সমন্বিত করে আমরা আমাদের ক্লায়েন্টদের জন্য আন্তর্জাতিক মানের উত্পাদন করতে সক্ষম হয়েছি।

মেশিন

ক।বেধ: 2.5-64 মিমি (± 0.2 মিমি), প্রস্থ: 750 মিমি ± 5 মিমি,
খ। ফলন শক্তি 235 এমপিএ, পাশের বাঁক 10 মিমি (5 মিমি ভিত্তিতে) এর চেয়ে কম
সি.কয়েল অন্তঃ-ব্যাস: 8508 ～ 00600 মিমি;কয়েল ইনার-ব্যাস: ≤φ1800 মিমি,
d.Coil ওজন: T10T

আই বেসিক মেশিন পরামিতি

যান্ত্রিক বৈশিষ্ট্য এবং কাঁচামাল বিশেষ উল্লেখ
উপাদান: Q345B জালিত শীট
বেধ: 2.5 ～ 3.0 মিমি
প্রস্থ: 450-476 মিমি
ওজন: 65 কেজি
পণ্য বিশেষ উল্লেখ
পণ্য: পণ্য অঙ্কন দ্বারা
পণ্যের প্রস্থ: 310 মিমি ± 5 মিমি
পণ্যের উচ্চতা: 81 মিমি ± 5 মিমি
পণ্য বিবরণী
গঠন পদ্ধতি: কোল্ড রোল গঠন ing
উত্পাদন গতি: 10m / মিনিট
খাওয়ানোর দিকনির্দেশ: বাম ফিড
প্রধান ভোল্টেজ: 380V, 50Hz
ইউনিট মোট শক্তি: প্রায় 20.7KW
ড্রাইফ শ্যাফ্ট বিয়ারিং: 6026
টার্বো লিফট: SWL10-3 / 23-FU3
প্রধান ড্রাইভ মোটর: YVP180M-4-15
রিডুসার: জেডকিউ 500-48.57
ওয়ালবোর্ড উপাদান: A3
খাদ উপাদান: 40
ছাঁচ উপাদান: Gcr15

II, সরঞ্জাম কাঠামোর ওভারভিউ

সরঞ্জাম ফ্রেম A3 স্টিল প্লেট দ্বারা প্রক্রিয়াজাত হয়, বার্ধক্যজনিত চিকিত্সা পরে, 3-রোলার কাঠামো, 1 উচ্চ এবং 2 নিম্ন, নিম্ন রোলার একটি নির্দিষ্ট কাঠামো গ্রহণ করে, উপরের বেলন স্লাইডার আন্দোলনের সামঞ্জস্যতা গ্রহণ করে, এবং টারবাইন বক্স ড্রাইভের 3 সেট চালিত হয় উপরের এবং নীচের অংশটি সামঞ্জস্য করার জন্য মোটর দ্বারা টারবাইন বক্সটি একটি সংযোগকারী রডের মাধ্যমে 3 সেট বাক্সের সিঙ্ক্রোনাইজেশন নিশ্চিত করার জন্য সংযুক্ত করা হয় এবং পুরো মেশিনের সমান্তরালতা নিশ্চিত করতে 3 টি স্বতন্ত্র প্রাচীর প্লেটগুলি একটি খাদ দ্বারা সংযুক্ত করা হয়।বেলন খাদের ব্যাস 110 মিমি।বাম এবং ডানদিকে দুটি ছাঁচ আছে, একটি অভ্যন্তরীণ চাপের জন্য এবং একটি বাইরের চাপের জন্য এবং একটি সেট 15KW প্রধান মোটর।এটি একটি জেডকিউ 500 রিডুসার দ্বারা চালিত, যা গিয়ারগুলির মাধ্যমে বাম এবং ডান নীচের শাফটগুলি চালিত করে। গিয়ার মডিউলটি 10 মি, প্রতিটি বাম এবং ডানদিকের জন্য একটি। পণ্যটি অপারেশন কনসোলের মাধ্যমে প্রক্রিয়া করা হয়।

III, সরঞ্জাম কনফিগারেশন চেকলিস্ট

না

নামের অংশ

পরিমাণ

গঠন ছাঁচ

প্রতিটি পাশে ছাঁচের এক সেট

15KW ড্রাইভ মোটর

1 সেট

গঠন ছাঁচ শ্যাফট

3Sets

টার্বো লিফট

3Sets

লিফট ড্রাইভ মোটর

1 সেট

জেডকিউ 500 হ্রাসকারী

1 সেট

বৈদ্যুতিক কনসোল

1 সেট

সরঞ্জাম অ্যাঙ্কর বল্ট

1 সেট
