2 তরঙ্গ এবং 3 তরঙ্গ 8 মি / মিনিট গার্ড রেল রোল বিরচন মেশিন

2 তরঙ্গ এবং 3 তরঙ্গ 8 মি / মিনিট গার্ড রেল রোল বিরচন মেশিন

Brand Name: CMC
MOQ: 1 বিন্যাস করুন
মূল্য: Negotiate
Payment Terms: T/T, এল সি
Supply Ability: প্রতি মাসে 50 টি সেট গুলি
Detail Information
উৎপত্তি স্থল:
Wuxi, চীন
সাক্ষ্যদান:
CE, ISO
টাইল প্রকার::
ইস্পাত
উৎপত্তি স্থল::
বুক্সি, চীন
উৎপাদন ক্ষমতা::
8-12m / মিনিট
কন্ডিশন::
নতুন
ব্যবহার::
নির্মাণ মরীচি
মাত্রা (এল * ওয়াট * এইচ)::
12800mm * 1.55mm * 1.3 মিমি
প্যাকেজিং বিবরণ:
পুরো শরীরের প্লাস্টিক ব্যাগ দিয়ে আবৃত। বা গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী
যোগানের ক্ষমতা:
প্রতি মাসে 50 টি সেট গুলি
বিশেষভাবে তুলে ধরা:

8 মি / মিনিট গার্ড রেল বিরচন মেশিন

,

748 মিমি রক্ষার রোল বিরচন মেশিন

Product Description

2 তরঙ্গ এবং 3 তরঙ্গ রক্ষাকারী রোল মেশিন







আমরা দুটি তরঙ্গ শীতল ঘূর্ণিত হাইওয়ে রক্ষাকারী রোল বিরচন মেশিনের জন্য শিপিং পরিষেবা সরবরাহ করি

1. যন্ত্রগুলি লোড করার জন্য একটি 20/40 ফুট ধারক প্রয়োজন।

2.মেশিনের কোনও ক্ষতি নেই তা নিশ্চিত করার জন্য আমাদের লোডিংয়ের জন্য পেশাদার প্রযুক্তিবিদ রয়েছে।

3. দয়া করে আমাদের নিকটতম বন্দরের নাম সরবরাহ করুন, আমরা শিপিং ব্যয় জিজ্ঞাসা করব এবং আপনার জন্য শিপিংয়ের ব্যবস্থা করব।





I.Specification



আইটেম: স্পেসিফিকেশন: মন্তব্য:
1. কাঁচামাল তথ্য উপযুক্ত উপাদান: গ্যালভানাইজড কয়েল
প্রস্থ: 748mm
বেধ: 2.5-3.5mm
উত্পাদন শক্তি: প্রশ্ন 235 এ এইচআর
2. উত্পাদন স্পেসিফিকেশন ফাইল হিসাবে বিশদ
3. শক্তি প্রয়োজন: প্রধান ক্ষমতা: 22kw দুটি সেট

উদ্ভাবক সহ

(সাধারণ মান)

কাটার শক্তি:

15.5kw (চাপ: 25mpa)

3 পিসি কর্তনকারী

যন্ত্রের গতি: 10-15meters / মিনিট



হাইড্রোলিক ডি-কোয়েলার:

লোড হচ্ছে: 5tons প্রধান শক্তি: 3 কেডব্লু
অভ্যন্তরীণ ব্যাস 508mm
টাইপ করুন: স্বয়ংক্রিয় প্রকার











6.ম্যাচাইন স্পেসিফিকেশন:

গঠন: 400I মরীচি



রূপান্তর পদ্ধতি: খাদ সহ গিয়ারবক্স

রোল স্টেশনগুলি:

20 রোল স্টেশন

(সমতলকরণ ব্যাসের জন্য 6 পিসি রোলার সহ: 80 মিমি)

স্প্লিন্ট বেধ: 22mm
খাদ ব্যাস: 110mm,
খাদ উপাদান: নকল 45 # ইস্পাত
কাটার ধরণ: কাটা দেখেছি
বেলন উপাদান:

সিআর 12 তাপ চিকিত্সা সহ:

HRC58-62

মেশিনের আকার: 15.5 * 1.0 * 1.5meters
ছাঁটা ছাঁচের উপাদান: সিআর 12, জলবাহী প্রাক-পাঞ্চিং
চেইনের আকার:

2.0inch





২।আমাদের সেবাসমূহ

আমরা দুটি তরঙ্গ শীতল ঘূর্ণিত হাইওয়ে রক্ষাকারী রোল বিরচন মেশিনের জন্য উচ্চতর পরিষেবা সরবরাহ করি



1. পরিশোধের মেয়াদ: 30% টি / টি প্রদান করে ডাউন পেমেন্ট হিসাবে, বাকি 70% বিক্রয়কারীর কারখানায় ক্রেতার দ্বারা পরিদর্শন করার পরে প্রসবের আগে।সমাপ্ত উত্পাদনের পরে, আমরা মেশিনটি পরিদর্শন করব এবং ক্রেতাকে জানাব, ক্রেতা ব্যক্তিদের পণ্য পরিদর্শন করতে প্রেরণ করবে, তারপরে শিপিংয়ের পূর্বে পুরো অর্থ প্রদানের অযোগ্যতা প্রদান করবে।

২.ডেলিভারি সময়: আমরা গ্যারান্টি দিয়েছি ডিপোজিট প্রাপ্তির পরে 30 কার্যদিবসের মধ্যে সরঞ্জাম চালানের জন্য প্রস্তুত থাকবে।

3. বিক্রয়োত্তর সেবা: আপনার প্রয়োজনে আমরা মেশিন ইনস্টল করতে আপনার দেশে প্রযুক্তিবিদ পাঠাতে পারি।ক্রেতাকে অতিরিক্ত মূল্যের জন্য বহন করতে হবে, সহ: ভিসা, রাউন্ড ট্রিপ টিকিট, থাকার ব্যবস্থা, প্রতি দিন 100 ~ 120 মার্কিন ডলার বেতন।





সরঞ্জাম কাঠামো ডায়াগ্রাম:











III. বেসিক মেশিন পরামিতি

  1. যান্ত্রিক বৈশিষ্ট্য এবং কাঁচামাল বিশেষ উল্লেখ

উপাদান: Q345B জালিত শীট

বেধ: 2.5 ~ 3.0 মিমি

প্রস্থ: 450-476 মিমি

ওজন: 65 কেজি

পণ্য বিশেষ উল্লেখ

পণ্য: পণ্য অঙ্কন দ্বারা

পণ্যের প্রস্থ: 310 মিমি ± 5 মিমি

পণ্যের উচ্চতা: 81 মিমি ± 5 মিমি

পণ্য বিবরণী

গঠন পদ্ধতি: কোল্ড রোল গঠন ing

উত্পাদন গতি: 10m / মিনিট

খাওয়ানোর দিকনির্দেশ: বাম ফিড

প্রধান ভোল্টেজ: 380V, 50Hz

ইউনিট মোট শক্তি: প্রায় 20.7KW

ড্রাইফ শ্যাফ্ট বিয়ারিং: 6026

টার্বো লিফট: SWL10-3 / 23-FU3

প্রধান ড্রাইভ মোটর: YVP180M-4-15

রিডুসার: জেডকিউ 500-48.57

ওয়ালবোর্ড উপাদান: A3

খাদ উপাদান: 40

ছাঁচ উপাদান: Gcr15



IV, সরঞ্জাম কাঠামোর ওভারভিউ

সরঞ্জাম ফ্রেম A3 স্টিল প্লেট দ্বারা প্রক্রিয়াজাত হয়, বার্ধক্যজনিত চিকিত্সা পরে, 3-রোলার কাঠামো, 1 উচ্চ এবং 2 নিম্ন, নিম্ন রোলার একটি নির্দিষ্ট কাঠামো গ্রহণ করে, উপরের বেলন স্লাইডার আন্দোলনের সামঞ্জস্যতা গ্রহণ করে, এবং টারবাইন বক্স ড্রাইভের 3 সেট চালিত হয় উপরের এবং নীচের অংশটি সামঞ্জস্য করার জন্য মোটর দ্বারা টারবাইন বক্সটি একটি সংযোগকারী রডের মাধ্যমে 3 সেট বাক্সের সিঙ্ক্রোনাইজেশন নিশ্চিত করার জন্য সংযুক্ত করা হয় এবং পুরো মেশিনের সমান্তরালতা নিশ্চিত করতে 3 টি স্বতন্ত্র প্রাচীর প্লেটগুলি একটি খাদ দ্বারা সংযুক্ত করা হয়।বেলন খাদের ব্যাস 110 মিমি।বাম এবং ডানদিকে দুটি ছাঁচ আছে, একটি অভ্যন্তরীণ চাপের জন্য এবং একটি বাইরের চাপের জন্য এবং একটি সেট 15KW প্রধান মোটর।এটি একটি জেডকিউ 500 রিডুসার দ্বারা চালিত, যা গিয়ারগুলির মাধ্যমে বাম এবং ডান নীচের শাফটগুলি চালিত করে। গিয়ার মডিউলটি 10 ​​মি, প্রতিটি বাম এবং ডানদিকের জন্য একটি। পণ্যটি অপারেশন কনসোলের মাধ্যমে প্রক্রিয়া করা হয়।



ভি, সরঞ্জাম কনফিগারেশন চেকলিস্ট



না



নামের অংশ



পরিমাণ

1



গঠন ছাঁচ



প্রতিটি পাশে ছাঁচের এক সেট

2



15KW ড্রাইভ মোটর



1 সেট

3



গঠন ছাঁচ শ্যাফট



3Sets

4



টার্বো লিফট



3Sets

5



লিফট ড্রাইভ মোটর



1 সেট

6



জেডকিউ 500 হ্রাসকারী



1 সেট

7



বৈদ্যুতিক কনসোল



1 সেট

8



সরঞ্জাম অ্যাঙ্কর বল্ট



1 সেট

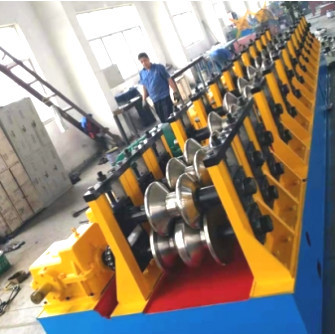

2 তরঙ্গ এবং 3 তরঙ্গ 8 মি / মিনিট গার্ড রেল রোল বিরচন মেশিন 1
