ব্র্যান্ড নাম: | CMC |
Model Number: | YAG3015 |
MOQ: | 1 |
মূল্য: | According detail requirement |
অর্থ প্রদানের শর্তাবলী: | ডাউন পেমেন্ট 30% T / T, 70% T / টি গ্রেপ্তার আগে |
সরবরাহের ক্ষমতা: | প্রয়োজনীয়তা অনুযায়ী |

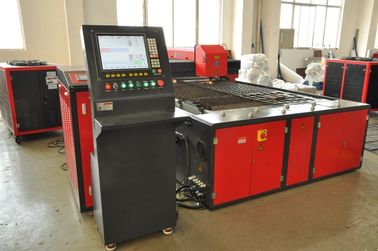

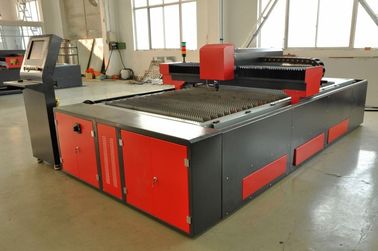

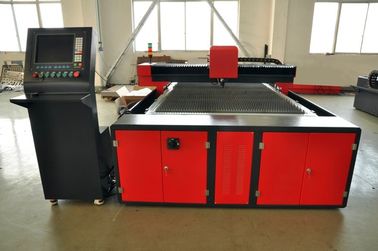

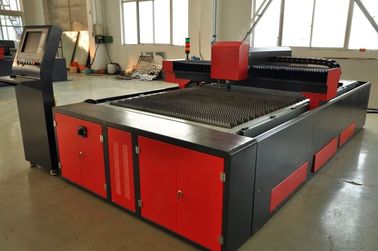

শীট ধাতু জন্য CNC YAG লেসার কাটিয়া মেশিন 500W 1500 এক্স 3000
1. নমুনা প্রক্রিয়াজাতকরণ কাটা প্রভাব চার্ট
বিজ্ঞাপন শব্দ, পত্রক ধাতু প্রক্রিয়াজাতকরণ, কাজ অংশ কাটা কাটা
2. বৈশিষ্ট্য
2.1 উচ্চ স্পষ্টতা: স্পষ্টতা অংশ এবং শিল্প শব্দ এবং চার্ট ধরণের কাটা প্রযোজ্য হবে।
2.2 দ্রুত গতির: লাইন কাটিয়ে তুলনায় এটি ২00 গুণ বেশি।
2.3 ছোট তাপ স্নেহ, অঙ্গবিকৃতি সহজ নয়। স্তর কাটা সমতল এবং সুন্দর, পরবর্তী প্রক্রিয়াকরণের জন্য কোন প্রয়োজন।
2.4 উচ্চ দাম অনুপাত: দাম অনুরূপ কর্মক্ষমতা CO 2 লেজার কাটিয়া মেশিন এক তৃতীয়াংশ, এবং একই প্রভাব সিএনসি মেশিনের দুই পঞ্চমাংশ।
2.5 কম খরচে: এটি একই CO2 লেজারের কাটিয়া মেশিনের এক দশম মাত্র এক অষ্টম। খরচ প্রতি ঘন্টায় 4.8-6.4 মার্কিন ডলার। CO2 লেজারের কাটিটিং মেশিনের দাম প্রতি ঘন্টায় ২4-38.4 মার্কিন ডলার।
2.6 নিম্ন রক্ষণাবেক্ষণ খরচ: এটি একই CO2 লেজারের কাটিয়া মেশিনের মাত্র এক দশমিক এক থেকে পঞ্চদশ এবং একই প্রভাব CNC মেশিনের এক তৃতীয়াংশ এক চতুর্থাংশ।
2.7 স্থিতিশীল ফাংশন ক্রমাগত উৎপাদন গ্যারান্টির নিশ্চয়তা। সলিড YAG লেজার লেজার এলাকায় সবচেয়ে স্থিতিশীল এবং পরিপক্ক পণ্য এক।
2.8 সিএনসি মেশিনের তুলনায় উপকারিতা:
(1) এটি জটিল গঠন ধরণের প্রক্রিয়াকরণ শেষ করতে পারে। এটি কম্পিউটারে টানা কোনও আকৃতি কাটাতে পারে।
(2) মোড খুলতে হবে না। কম্পিউটারের উপর চার্ট অঙ্কিত হয় যত তাড়াতাড়ি পণ্যটি সম্পন্ন করা হবে। এটা দ্রুত নতুন পণ্য বিকাশ এবং খরচ কমাতে পারে
(3) এটি স্বয়ংক্রিয় ট্রেসিং সিস্টেম আছে, তাই এটি সমতল কাটিয়া এবং শ্রমসাধ্য পৃষ্ঠ কাটিয়া উভয় করতে পারেন।
(4) সিএনসি মেশিন জটিল প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করতে পারে না, কিন্তু লেজারের কর্তনকারী পারেন।
(5) মসৃণ পৃষ্ঠ এবং উচ্চ স্তরের পণ্য, যে CNC মেশিন না করতে পারেন।
(6) আকৃতি গঠিত বাক্স (0.5 মিটার পুরুত্বের মধ্যে) ডিভাইসের প্রয়োজন যা গর্ত এবং grooves সঙ্গে করতে পারেন। সিএনসি মেশিনের সাথে এটি করতে পারে না, কিন্তু YAG-3015 লেজারের কাটিয়া মেশিন এটি সমাধান করতে পারে।
3. প্রয়োগ উপাদান
স্টেইনলেস স্টীল, কার্বন ইস্পাত, মিশ্র ইস্পাত, বসন্ত ইস্পাত, অ্যালুমিনিয়াম, তামা, টাইটানিয়াম, প্রভৃতি প্লেট বা নল কাটা প্রযোজ্য। এটা হার্ড বিরল মিশ্র ইস্পাত ধরণের ধরণের উপর চমৎকার প্রক্রিয়াজাতকরণ প্রভাব আছে।
4. আবেদন ক্ষেত্র
শীট মেটাল প্রক্রিয়াকরণ, ধাতু গুদাম, রান্নাঘরের যন্ত্রপাতি, উচ্চ ধ্রুবক যন্ত্র, বৈদ্যুতিক নিয়ন্ত্রণ বক্স, অটো যন্ত্রাংশ, চশমা, পোষ্টার, কারুশিল্প, আলো এবং সুনির্দিষ্ট অংশগুলিতে ব্যাপকভাবে ব্যবহৃত।
5. সরঞ্জাম বৈশিষ্ট্য এবং প্রযুক্তিগত সুবিধা
YAG-3015 লেজার কাটিয়া মেশিন জেনারেটর হিসাবে জেনন ল্যাম্প সঙ্গে, তাত্ক্ষণিক গলে এবং বাষ্পীভবন কারণ বস্তুর উপর নিবদ্ধ শক্তিশালী লেজার দ্বারা অর্জন করা হয়। স্বয়ংক্রিয় কাটিয়া ডিজিটালাইজড মেকানিক সিস্টেম দ্বারা নিয়ন্ত্রিত হয়। এই মেশিনটি লেজার, ডিজিটাল, এবং সুনির্দিষ্ট মেকানিক্সের প্রযুক্তিকে ঘনীভূত করেছে।
6. যন্ত্রপাতি উপাদান
এটি প্রধানত পালস YAG লেজার, পালস লেজার পাওয়ার, লেজার কুলিং সিস্টেম, বহিরাগত হাল্কা পাথ সিস্টেম, নিয়ন্ত্রণ ব্যবস্থা, ইত্যাদি দ্বারা গঠিত।
1, সিস্টেম গঠন
পদ | নাম | পরিমাণ (টুকরা) | মন্তব্য |
1 | পালস YAG লেজার | 1 | মার্কিন বিশেষ প্রযুক্তি গঠন মানসিক মশাল |
2 | লেজারের বৈদ্যুতিক নিয়ামক | 1 | বৈদ্যুতিকভাবে নিয়ন্ত্রিত উচ্চ-ফ্রিকোয়েন্সির পালস |
3 | বিশেষ কুলিং সিস্টেম | 1 | বিশেষ লেজার সরঞ্জাম |
4 | অপটিক্যাল সিস্টেম গতি সম্প্রসারণ লেন্স বর্ণালীবীক্ষণ ফোকাসিং লেন্স | 1 | জার্মান প্রযুক্তি গ্রহণ এবং বিশেষ ডিজাইন। অপটিক্যাল লেন্স সরাসরি facular মানের প্রভাবিত, স্তর এবং চক্রের উন্নত পার্শ্ব কাটা, গতি এবং বেধ কাটা মানের প্রভাব। |
5 | আমদানী servo মোটর | 1 | আমদানি করা প্যানাসনিক সার্ডো মোটর এবং তাইওয়ান থেকে আমদানি স্ক্রু এবং পাগল |
6 | কন্ট্রোলিং সিস্টেম | 1 | CNC, |
7 | লেসার ইঙ্গিত সিস্টেম | 1 | অর্ধপরিবাহক (লাল আলো) |
লেজারের বৈদ্যুতিক নিয়ামক, লেজারের মশাল এবং অপটিক্যাল লেন্সগুলি, কঠিন লেজারের কাটিয়া মেশিনের প্রযুক্তিগত কার্যকারিতা উন্নত করার জন্য প্রধান উপকরণ। তিনটি অংশ কাটার মেশিনের লেজারের প্রযুক্তিগত স্তরের সিদ্ধান্ত নেয়। আমরা উপলব্ধি করি যে তিনটি অংশে উদ্ভাবনের মাধ্যমে এশিয়ার নেতৃস্থানীয় অবস্থানে কাটিয়া কারিগরি কর্মক্ষমতা দাঁড়ায়।
2, প্রধান সরঞ্জাম
প্রধান উপাদান | সহজ বিবরণ | মন্তব্য |

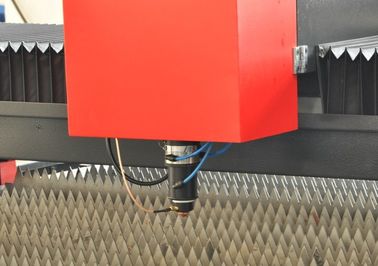

লেজার | আমেরিকান প্রযুক্তিগত লেজারের টর্চ | অংশ A অংশ B এর কর্তৃপক্ষ ব্যতীত নিজেকে দ্বারা 600W টাইপের সীলমোহরটি সরাবেন না। |
লেজার পাওয়ার | পালস লেজার শক্তি | বিশেষ YAG কর্তনকারী |
সিএনসি অপারেশন টেবিল | এটি ইস্পাত গঠন ঢালাই, চাপ ব্যর্থতা প্রক্রিয়াজাতকরণ, ভারী দায়িত্ব র্যাক গঠন, আমদানি করা ঘূর্ণায়মান স্ক্রু TBI, লাইনের রেল HIWIN, এবং প্যানাসনিক servo মোটর গ্রহণ। | এটি discharging সহকারী সরঞ্জাম আছে, শক্তভাবে টিপে এবং blanking। |

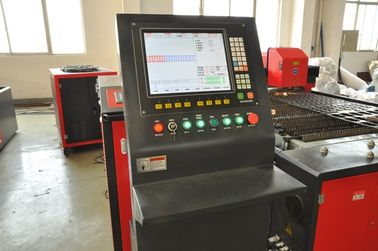

কন্ট্রোলিং সিস্টেম | FLSK F-7500 | |
নেস্টিং সফটওয়্যার | InteGNPS | |
শীতলকরণ ব্যবস্থা | ডাবল সঞ্চালন সিস্টেম, তাপমাত্রা অ্যালার্ম, প্রবাহ সুরক্ষা এবং জল স্তর সুরক্ষা। | পাওয়ার ফ্রিকোয়েন্সি 7 পি |
উচ্চতা কন্ট্রোলার | HYD CNC-300 |
3, প্রধান প্রযুক্তিগত পরামিতি:
প্রযুক্তিগত সূচক | প্রযুক্তিগত পরামিতি |
তরঙ্গ দৈর্ঘ্য | 1064nm |
সর্বোচ্চ। লেজার শক্তি | 500W |
নাড়ির প্রস্থ | 0.2 ~ 20ms ক্রমাগত নিয়মিত |
পালস ফ্রিকোয়েন্সি | 1 ~ 500Hz ক্রমাগত নিয়মিত |
পজিশনিং | লাল আলো সংকেত |
কার্যকর প্রক্রিয়াকরণ এলাকা | 1500mm * 3000mm |
X / Y অক্ষ বার বার পজিশনিং সঠিকতা | ± 0.03mm |
ফটো ফরম্যাট সমর্থনকারী | DXF, DWG, PLT, ইত্যাদি (অটো CAD সফ্টওয়্যার সমর্থন, Corel ড্র সফ্টওয়্যার) |
মোট ক্ষমতা খাওয়া | ≤ 30 কিলোবাইট |
পাওয়ার সাপ্লাই | 3 টি ফেজ, 4 টি পুতুল, এসি, 380 ডি, 50Hz, 60A |
সামগ্রিক মাত্রা (L × W × H) | 4560mm × 2450mm × 1560mm |
