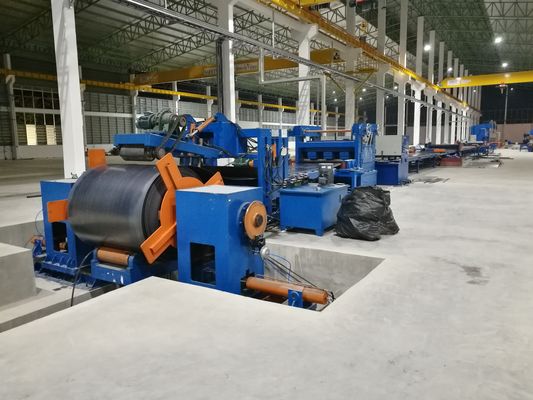

দৈর্ঘ্য লাইন, 6m 8m 14m জন্য গরম ঘূর্ণিত হালকা ইস্পাত হালকা মেরু মেশিন কাটা স্ট্যান্ডার্ড

দ্রুত বিস্তারিত:

বর্ণনা:

টেকনিক্যাল প্যারামিটার

1. উপাদান বেধ: Q235A গরম ঘূর্ণিত হালকা ইস্পাত জন্য 2mm-6.0mm

2. উপাদানের প্রস্থ: 800-1600 মিমি

3. ইস্পাত কুণ্ডলীর ওজন: সর্বোচ্চ 20 টন

4. ইস্পাত কুণ্ডলীর অভ্যন্তরীণ ব্যাস: Φ500mm-Φ750mm

5. সমতলকরণ গতি: 5-15 মি/মিনিট

6. লেভেলিং রোলার সংখ্যা: 13

7. সমতলকরণ রোলার ব্যাস: 160 মিমি

8. স্কেল জন্য দৈর্ঘ্য পরিসীমা: 2000 ～ 12000mm প্রয়োজনীয়তা অনুযায়ী।

10. দৈর্ঘ্য কাটার সহনশীলতা: ± 15mm (8m দৈর্ঘ্যের প্লেটের ভিত্তি)

11. মেইন লেভেলিং মোটর পাওয়ার: 37kw (মোট 65KW)

12. মেশিনের জন্য প্রস্থ এলাকা: প্রায় 7000 মিমি

আবেদন:

এটি হালকা মেরু উপাদান uncoiling, সমতলকরণ, কাটিয়া, স্ক্র্যাপ প্রান্ত slitting এবং টেপার slitting প্রক্রিয়া, এক পাশ ছোট প্রস্থ, এক পাশ বড় প্রস্থ ইস্পাত প্লেট পেতে।

স্পেসিফিকেশন

1. ইস্পাত কুণ্ডলী ডলি গাড়ী লোড হচ্ছে:

ইউপি এবং ডাউন: হাইড্রোলিক

অনুভূমিক চলন্ত: মোটরচালিত

সর্বোচ্চ লোডিং ওজন: 15 টন

2. হাইড্রোলিক ডাবল-হেড ছাতা টাইপ ডেকোইলার:

সহ: মোটর চালিত বন্ধ, মোটর, reducer,

চেইন সিস্টেম ঘোরানোর জন্য শিফট নেয়।ঘূর্ণন দিকটি ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার দিকে হতে পারে।

খোলা এবং বন্ধ: জলবাহী

সর্বোচ্চ লোডিং ওজন: 15 টন

3. হাইড্রোলিক গাইডিং-প্রেসিং, বেলচা-মাথা, চিমটি এবং খাওয়ানোর যন্ত্র:

এটি ইস্পাত কুণ্ডলীর মাথা ফিডিং ইউনিটে নেওয়ার জন্য, হাইড্রোলিক আপ এবং স্টিলের কুণ্ডলী আলগা এড়াতে টিপুন।

দুটি রোলারের ঘূর্ণন উপাদানটিকে প্রান্ত স্লিটিং ইউনিটে ফিড করে।আপ রোলার আপ এবং ডাউন: জলবাহী

4. মধ্যম ঘূর্ণায়মান উপায় worktable: 4M

5. লেভেলিং ইউনিট: (দুটি লে টাইপ),

সহ: গতি নিয়মিত মোটর, reducer, গিয়ারবক্স।

সমতলকরণ বেলন তাপ চিকিত্সা, 40Cr সঙ্গে মোকাবিলা করা হয়।এইচআরসি 48

উপরে এবং নিচে বেলন মোট 13. (1 চিমটি বেলন সহ)

আপ রোলার বেসের উপরে এবং নিচে চলাচল মোটর দ্বারা কৃমি পদ্ধতির মাধ্যমে চালিত হয়।

এটি দৈর্ঘ্য পরিমাপ ইউনিটের সাথে রয়েছে:

ঘূর্ণিত এনকোডার সিস্টেম নিয়ন্ত্রণ এবং নির্দিষ্ট দৈর্ঘ্য নিয়ন্ত্রণ করতে দৈর্ঘ্য সিগিনাল পাঠায়।

নোট: বিকল্প: স্বতন্ত্র গাইডিং ইউনিট সহ চারটি লে টাইপ লেভেলিং ইউনিট।

6. কাটিং মেশিন:

সহ: হাইড্রোলিক সুইং বিম শিয়ার Q12Y-6*2000।

7. ডাবল এজ স্লিটিং ইউনিট।

এটা হালকা ঘূর্ণিত ইস্পাত প্লেট এর স্ক্র্যাপ প্রান্ত slitting জন্য হালকা মেরু জন্য সঠিক প্রস্থ পেতে।

এটি ইস্পাত শীট কাটা রোলিং শিয়ারিং নীতির উপর ভিত্তি করে।স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি সরাসরি কাটা নিয়ন্ত্রণের জন্য।বিভিন্ন প্রস্থ fr বিভিন্ন আকারের হালকা মেরু শীট পেতে স্লিটিং ব্লেডের অবস্থান পরিবর্তন করে।

সহ:

রেল সহ সাপোর্ট টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ার বক্স সহ ডাবল ব্লেড টাইপ এজ স্লিটিং ইউনিট।

8. টেপার স্লিটিং ইউনিট

টেপার স্লিটিং মেশিনটি স্টিলের শীট কাটার জন্য রোলিং শিয়ারিং নীতির উপর ভিত্তি করে।স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি টেপার কাটিং ডিগ্রি নিয়ন্ত্রণের জন্য।টপার স্লিটিং রেট নিয়ন্ত্রণ করতে ডলিতে স্টপার এর অবস্থান পরিবর্তন করুন।

সহ:

রেল সহ সাপোর্ট টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ার বক্স সহ একক ব্লেড টাইপ এজ স্লিটিং ইউনিট।

9. সমাপ্ত টেপার শীটের জন্য বল টাইপ সাপোর্ট টেবিল

10. বৈদ্যুতিক সিস্টেম:

কেন্দ্রীয় নিয়ন্ত্রণ টেবিল।

পিএলসি, এসি ড্রাইভার বৈদ্যুতিন সংকেতের মেরু বদল দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকলাপ বৈশিষ্ট্য, যা কার্যকরভাবে পরিমাপ নির্ভুলতা এবং চলমান গতি নিয়ন্ত্রণ করতে পারে।

11. জলবাহী সিস্টেম:

জলবাহী শক্তি 25L/মিনিট

সহ: হাইড্রোলিক স্টেশন, ভালভ, তেলের ট্যাঙ্ক, জয়েন্ট, নরম পাইপ, হার্ড পাইপ ইত্যাদি।

আমাদের কাট টু লেন্থ এবং অন্যদের মধ্যে পার্থক্য কি?

Theতিহ্যবাহী কাটা দৈর্ঘ্য কেবল স্টিলের কুণ্ডলীকে চাদরে কেটে ফেলে।কিন্তু আমাদের বিশেষভাবে হালকা মেরু জন্য ডিজাইন করা হয়েছে, এটি ইস্পাত কুণ্ডলী চাদর মধ্যে কাটা যাবে, কিন্তু একই সময়ে, এটি শীট একপাশে ছোট প্রস্থ, এক পাশ বড় প্রস্থ, মই-আকৃতির অনুরূপ কাটা যাবে।

গ্রাহকদের সাথে যোগাযোগ

একটি: এই মেশিন দ্বারা একপাশে ছোট প্রস্থ এবং এক পাশের বড় প্রস্থের শীট দিয়ে কীভাবে শীট কাটা যায়?

বি: প্রথমত, একটি ডাবল এজ স্লিটিং ইউনিট রয়েছে, এটি হট রোল্ড স্টিলের প্লেটের স্ক্র্যাপ প্রান্তটি স্লিট করার জন্য হালকা মেরুর সঠিক প্রস্থ পেতে পারে এবং তারপরে আমরা স্টিলের শীটটি 2 টুকরো করতে আমাদের টেপার স্লিটিং ইউনিট ব্যবহার করতে পারি একপাশে ছোট এবং একপাশে বড় চাদর।স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি টেপার কাটিং ডিগ্রি নিয়ন্ত্রণের জন্য।টপার স্লিটিং রেট নিয়ন্ত্রণ করতে ডলিতে স্টপার এর অবস্থান পরিবর্তন করুন।

উত্তর: কাট টু লেন্থের জন্য আমাদের কতগুলি মডেল আছে?

বি: আমাদের তিন ধরনের আছে, 6X1600-12 মিটার (সর্বোচ্চ কাটার দৈর্ঘ্য 12 মিটার), 6X1600-14 মিটার (সর্বোচ্চ 14 ​​মিটার) এবং 6X1600-16 মিটার (সর্বোচ্চ 16 মিটার)

উত্তর: আপনার মানের গ্যারান্টি সময়কাল কতক্ষণ?

এক বছর.এবং যখন মেশিনটি কাস্টমার ওয়ার্কশপে আসে, আমরা ইঞ্জিনিয়ারকে কমিশনিং মেশিনে পাঠাব এবং প্রশিক্ষণ দেব।কিন্তু এছাড়াও, ক্লায়েন্ট তাদের প্রকৌশলীকে আমাদের কর্মশালায় ডেলিভারির আগে অধ্যয়ন করতে দিতে পারে।
