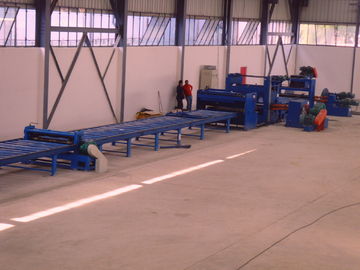

37kw স্ক্র্যাপ প্রান্ত slitting এবং মোমবাতি কাটন মেশিন, লাইট মেরু জন্য দৈর্ঘ্য লাইন কাটা

দ্রুত বিস্তারিত:

বর্ণনা:

টেকনিক্যাল প্যারামিটার

1. উপাদান পুরুত্ব: Q235A গরম রোল্ড হালকা ইস্পাত জন্য 2mm-6.0 মিমি

2. উপাদান প্রস্থ: 800-1600mm

3. ইস্পাত কুণ্ডলী এর ওজন: সর্বোচ্চ 20 টন

4. ইস্পাত কুণ্ডলী এর অভ্যন্তর ব্যাস: Φ500mm-Φ750mm

5. গতির গতি: 5- 15 মি / মিনিট

সমতলকরণ রোলার্স সংখ্যা: 13

7. সমতলকরণ রোলার্স ব্যাস: 160mm

8. স্কেল জন্য দৈর্ঘ্য পরিসীমা: 2000 ~ 12000mm অনুযায়ী requirments।

10. কাটিয়া দৈর্ঘ্য সহনশীলতা: ± 15mm (8 মি দৈর্ঘ্য প্লেট উপর বেস)

11. মেন লেভেলিং মোটর শক্তি: 37 কিলোওয়াট (প্রায় 65 কিলোওয়াট)

12. মেশিন জন্য প্রস্থ এলাকা: সম্পর্কে 7000mm

অ্যাপ্লিকেশন:

এটি একটি হালকা মেরু উপাদান uncoiling, সমতলকরণ, কাটিয়া, প্রান্ত slitting এবং মোমবাতি slitting প্রক্রিয়া, একটি পাশ ছোট প্রস্থ, এক পাশ বড় প্রস্থ ইস্পাত প্লেট পেতে জন্য।

বিশেষ উল্লেখ

1. ইস্পাত কুণ্ডলী লোড হচ্ছে ডলি গাড়ী:

ইউপি ও ডাউন: হাইড্রোলিক

অনুভূমিক চলন্ত: motorized

সর্বোচ্চ। লোডিং ওজন: 15 টন

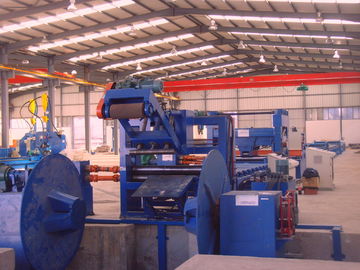

2. হাইড্রোলিক ডবল মাথা ছাতা টাইপ decoiler:

সহ: মোটর গাড়ির বন্ধ, মোটর, reducer,

শৃঙ্খল সিস্টেম ঘোরানো স্থানান্তর লাগে। ঘূর্ণন নির্দেশক ঘড়ির কাঁটার দিকে এবং অবিলম্বে ডানদিকে হতে পারে।

খুলুন এবং বন্ধ করুন: হাইড্রোলিক

সর্বোচ্চ। লোডিং ওজন: 15 টন

3. হাইড্রোলিক নির্দেশক-চাপা, ছিদ্র-মাথা, চিপ এবং খাওয়ানো ডিভাইস:

এটি ইস্পাত কুলের মাথা খাওয়ানোর ইউনিট, হাইড্রোলিক আপ এবং ইস্পাত কুণ্ডলী আলগা এড়ানোর জন্য টিপুন জন্য হয়।

দুই rollers 'ঘূর্ণন উপাদান slitting ইউনিট প্রান্তে ফিড। আপ রোলার আপ এবং নিচে: জলবাহী

4. মধ্য রোলিং উপায় worktable: 4 ম

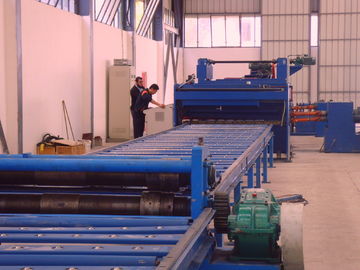

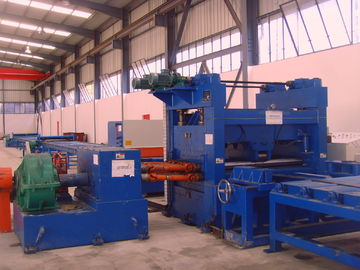

5. স্তর ইউনিট: (দুটি লেয়ার টাইপ),

সহ: গতি নিয়মিত মোটর, reducer, গিয়ারবক্স।

সমতলকরণ রোলার তাপ চিকিত্সার সঙ্গে চুক্তি, 40 ক্রম হয়। HRC48

উপরে এবং নিচে বেলন 13 মোট। (চিম্টি রোলার 1 জোড়া সহ)

আপ রোলার বেস এর আপ এবং নিচে আন্দোলন কীট সিস্টেম মাধ্যমে মোটর দ্বারা চালিত হয়।

এটি দৈর্ঘ্য পরিমাপের একক সঙ্গে:

এনকোডার ঘূর্ণন সিস্টেম নিয়ন্ত্রণ এবং দৈর্ঘ্য siginal প্রেরণ নির্দিষ্ট দৈর্ঘ্য নিয়ন্ত্রণ।

দ্রষ্টব্য: বিকল্প: পৃথক নির্দেশক ইউনিটের চারটি লেয়ার লেভেলিং ইউনিট।

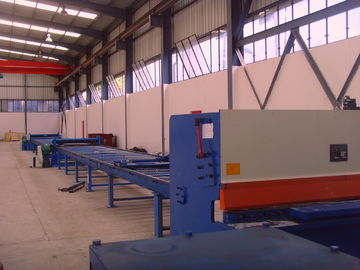

6. মেশিন কাটন:

সহ: হাইড্রোলিক সুইং মরীচি ঢাল Q12Y-6 * 2000

7. ডাবল প্রান্ত slitting ইউনিট

এটি হালকা মেরু জন্য সঠিক প্রস্থ পেতে গরম ঘূর্ণিত ইস্পাত প্লেট এর স্ক্র্যাপ প্রান্ত slitting জন্য।

এটি ইস্পাত শীট কাটা রোলিং উঁচু মানের উপর ভিত্তি করে। স্লিটিং ইউনিটের সামনে একটি ডলি আছে। এটি সরাসরি কাটা নিয়ন্ত্রণের জন্য। বিভিন্ন প্রস্থ ফ্রেম বিভিন্ন আকার হালকা মেরু শীট পেতে slitting ফলক অবস্থান পরিবর্তন করে।

সহ:

রেল সঙ্গে টেবিল সমর্থনকারী

শীট ডলি, এক টুকরা clamping

ডাবল ব্লেড মোটর এবং গিয়ার বক্স সঙ্গে প্রান্ত slitting ইউনিট টাইপ

8. মোমবাতি slitting ইউনিট

মোমবাতি slitting মেশিন ইস্পাত শীট কাটা রোলিং শিথিল নীতির বেস। স্লিটিং ইউনিটের সামনে একটি ডলি আছে। এটি মোমবাতি কাটিয়া ডিগ্রী নিয়ন্ত্রণের জন্য। মোমবাতি slitting হার নিয়ন্ত্রণ ডলি উপর stopper অবস্থান পরিবর্তন করে।

সহ:

রেল সঙ্গে টেবিল সমর্থনকারী

শীট ডলি, এক টুকরা clamping

একক ব্লেড মোটর এবং গিয়ার বক্স সঙ্গে প্রান্ত slitting ইউনিট।

9. সমাপ্ত টাইপ শীট জন্য বল টাইপ সমর্থন টেবিল

10. বৈদ্যুতিক সিস্টেম:

কেন্দ্রীয় নিয়ন্ত্রণ টেবিল

পিএলসি, এসি ড্রাইভার বৈদ্যুতিন সংকেতের মেরু বদল দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকলাপ বৈশিষ্ট্য আছে, যা কার্যকরভাবে পরিমাপ নির্ভুলতা এবং চলমান গতি নিয়ন্ত্রণ করতে পারে।

11. হাইড্রোলিক সিস্টেম:

হাইড্রোলিক পাওয়ার 25L / মিনিট

সহ: জলবাহী স্টেশন, ভালভ, তেল ট্যাংক, যৌথ, নরম নল, হার্ড পাইপ এবং তাই।

দৈর্ঘ্য এবং অন্যদের আমাদের কাটা কি পার্থক্য?

দৈর্ঘ্য ঐতিহ্যগত কাটা শুধুমাত্র শীট মধ্যে ইস্পাত কুণ্ডলী কেড়ে। কিন্তু আমাদের বিশেষভাবে হালকা মেরু জন্য ডিজাইন করা হয়, এটি শীট মধ্যে ইস্পাত কুণ্ডলী কাটা পারে, কিন্তু একই সময়ে, এটি একপাশে ছোট প্রস্থ, শীতল একধাপ বড় প্রস্থ, মই আকৃতির অনুরূপ শীট কাটা করতে পারেন।

গ্রাহকদের সাথে যোগাযোগ

একটি: এই মেশিন দ্বারা এক দিকে ছোট প্রস্থ এবং একপাশে বড় প্রস্থ শীট সঙ্গে শীট কাটা কিভাবে?

বি: প্রথমত, একটি ডবল প্রান্ত স্লিং ইউনিট রয়েছে, এটি হট ঘূর্ণিত ইস্পাত প্লেটের স্রোত প্রান্তকে হালকা মেরুতে সঠিক প্রস্থের জন্য সিলিং করার জন্য এবং তারপর আমরা আমাদের মোমবাতি স্লিটিং ইউনিট ব্যবহার করতে পারি যাতে স্টিল শীটটি 2 টি টুকরা করা হয়। একপাশে ছোট এবং একপাশে বড় শীট সঙ্গে স্লিটিং ইউনিটের সামনে একটি ডলি আছে। এটি মোমবাতি কাটিয়া ডিগ্রী নিয়ন্ত্রণের জন্য। মোমবাতি slitting হার নিয়ন্ত্রণ ডলি উপর stopper অবস্থান পরিবর্তন করে।

একটি: কত মডেল আমরা দৈর্ঘ্য কাটা জন্য আছে?

বিঃ আমাদের তিন ধরনের, 6 এক্স 1600-12 মিটার (সর্বাধিক কাটিয়া দৈর্ঘ্য 1২ মিটার), 6x1600-14 মিটার (সর্বোচ্চ 14 ​​মিটার) এবং 6x1600-16 মিটার (সর্বাধিক 16 মিটার)

একটি: আপনার গুণ গ্যারান্টি সময়ের কতক্ষণ

এক বছর. এবং যখন মেশিন গ্রাহকের কর্মশালায় আসে তখন আমরা মেশিন প্রস্তুত করতে এবং প্রশিক্ষণ দিতে ইঞ্জিনিয়ারকে পাঠাবো। কিন্তু, ক্লায়েন্ট তাদের প্রকৌশলীকে আমাদের কর্মশালায় সরবরাহের আগে বিতরণ করতে পারে।
