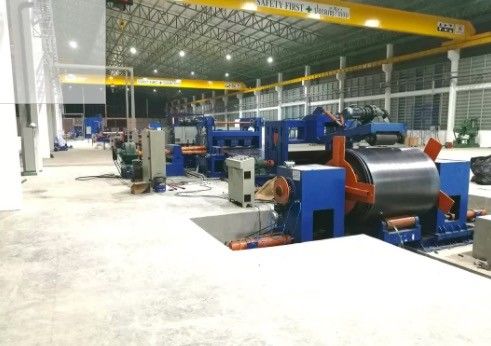

EC6x1600 12000 মিমি হালকা মেরু উত্পাদনের লাইন

EC6x1600 লাইট পোল প্রোডাকশন লাইন / লাইট পোল 12000 মিমি জন্য কাটিং মেশিন

দ্রুত বিস্তারিত:

বর্ণনা:

টেকনিক্যাল প্যারামিটার

1. উপাদান বেধ: Q235A গরম ঘূর্ণিত হালকা ইস্পাত জন্য 2mm-6.0mm

2. উপাদানের প্রস্থ: 800-1600 মিমি

3. ইস্পাত কুণ্ডলীর ওজন: সর্বোচ্চ 15 টন

4. ইস্পাত কুণ্ডলীর অভ্যন্তরীণ ব্যাস: Φ500mm-Φ750mm

5. সমতলকরণ গতি: 5-15 মি/মিনিট

6. লেভেলিং রোলার সংখ্যা: 13

7. সমতলকরণ রোলার ব্যাস: 130 মিমি

8. স্কেল জন্য দৈর্ঘ্য পরিসীমা: 2000 ～ 12000mm প্রয়োজনীয়তা অনুযায়ী।

10. দৈর্ঘ্য কাটার সহনশীলতা: ± 15mm (8m দৈর্ঘ্যের প্লেটের ভিত্তি)

11. মেইন লেভেলিং মোটর পাওয়ার: 37kw (মোট 57KW)

12. মেশিনের জন্য প্রস্থ এলাকা: প্রায় 7000 মিমি

আবেদন:

এটি হালকা মেরু উপাদান uncoiling, সমতলকরণ, কাটিয়া, স্ক্র্যাপ প্রান্ত slitting এবং টেপার slitting প্রক্রিয়া, এক পাশ ছোট প্রস্থ, এক পাশ বড় প্রস্থ ইস্পাত প্লেট পেতে।

স্পেসিফিকেশন

1. ইস্পাত কুণ্ডলী ডলি গাড়ী লোড হচ্ছে:

ইউপি এবং ডাউন: হাইড্রোলিক

অনুভূমিক চলন্ত: মোটরচালিত

সর্বোচ্চ লোডিং ওজন: 15 টন

2. হাইড্রোলিক ডাবল-হেড ছাতা টাইপ ডেকোইলার:

সহ: মোটর চালিত বন্ধ, মোটর, reducer,

চেইন সিস্টেম ঘোরানোর জন্য শিফট নেয়।ঘূর্ণন দিকটি ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার দিকে হতে পারে।

খোলা এবং বন্ধ: জলবাহী

সর্বোচ্চ লোডিং ওজন: 15 টন

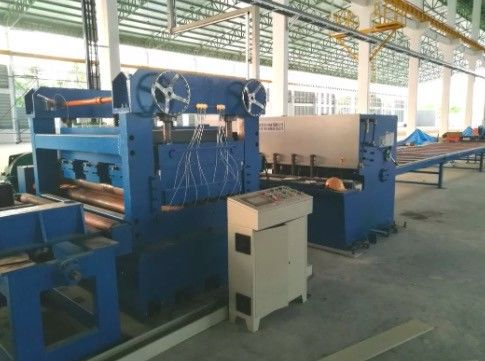

3. সমতলকরণ ইউনিট: (দুটি লে টাইপ),

দুই স্তর রোলার সমতল,

13 টি রোলার, যার মধ্যে 2 টি ফিডিং রোলার, 11 টি লেভেলিং রোলার

সমতলকরণ বেলন উপাদান: 42Crdia: 130mm, যদি quenched

দুটি স্তর সমতলকরণ বেলন, মোটর ড্রাইভ কৃমি স্ক্রু আপ এবং স্তর সরানো আপ সামঞ্জস্য।।

ট্রান্সমিশন সিস্টেমে স্পীড অ্যাডজাস্টেবল মোটর, রিডুসার ইত্যাদি অন্তর্ভুক্ত রয়েছে।

রোলার্স আপ/ডাউন মুভমেন্ট হাইড্রোলিক দিয়ে।

ইউনিট হল গাইডিং সিস্টেমের সাথে

দৈর্ঘ্য পরিমাপ

দৈর্ঘ্য গণনা এনকোডার বেলন ইনস্টল করা হয়

4, কাটিং (গ্রাহক দ্বারা প্রস্তুত ম্যানুয়াল প্লাজমা কর্তনকারী)

5. ডবল প্রান্ত slitting ইউনিট।

এটা হালকা ঘূর্ণিত ইস্পাত প্লেট এর স্ক্র্যাপ প্রান্ত slitting জন্য হালকা মেরু জন্য সঠিক প্রস্থ পেতে।

এটি ইস্পাত শীট কাটা রোলিং শিয়ারিং নীতির উপর ভিত্তি করে।স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি সরাসরি কাটা নিয়ন্ত্রণের জন্য।বিভিন্ন প্রস্থ fr বিভিন্ন আকারের হালকা মেরু শীট পেতে স্লিটিং ব্লেডের অবস্থান পরিবর্তন করে।

সহ:

রেল সহ সাপোর্ট টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ার বক্স সহ ডাবল ব্লেড টাইপ এজ স্লিটিং ইউনিট।

6. টেপার স্লিটিং ইউনিট

টেপার স্লিটিং মেশিনটি স্টিলের শীট কাটার জন্য রোলিং শিয়ারিং নীতির উপর ভিত্তি করে।স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি টেপার কাটিং ডিগ্রি নিয়ন্ত্রণের জন্য।টপার স্লিটিং রেট নিয়ন্ত্রণ করতে ডলিতে স্টপার এর অবস্থান পরিবর্তন করুন।

সহ:

রেল সহ সাপোর্ট টেবিল

ক্ল্যাম্পিং শীট ডলি, এক টুকরা

মোটর এবং গিয়ার বক্স সহ একক ব্লেড টাইপ এজ স্লিটিং ইউনিট।

7. সমাপ্ত টেপার শীটের জন্য বল টাইপ সাপোর্ট টেবিল

8. বৈদ্যুতিক সিস্টেম:

কেন্দ্রীয় নিয়ন্ত্রণ টেবিল।

পিএলসি, এসি ড্রাইভার বৈদ্যুতিন সংকেতের মেরু বদল দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকলাপ বৈশিষ্ট্য, যা কার্যকরভাবে পরিমাপ নির্ভুলতা এবং চলমান গতি নিয়ন্ত্রণ করতে পারে।

9. জলবাহী সিস্টেম:

জলবাহী শক্তি 25L/মিনিট

সহ: হাইড্রোলিক স্টেশন, ভালভ, তেলের ট্যাঙ্ক, জয়েন্ট, নরম পাইপ, হার্ড পাইপ ইত্যাদি।

আমাদের স্ট্যান্ডার্ড কাট টু লেন্থ এবং ইকোনোমিকাল এর মধ্যে পার্থক্য কি?

স্ট্যান্ডার্ড কাট টু লেন্থের সাথে তুলনা করলে, অর্থনৈতিক টাইপের 1) হাইড্রোলিক গাইডিং-প্রেসিং, বেলচা-মাথা, চিমটি এবং খাওয়ানোর যন্ত্র নেই

ব্যবহারকারীকে শীট হেডকে লেভেলিং ইউনিটে তুলতে এবং গিল্ড করতে ক্রেন ব্যবহার করতে হবে

2) জলবাহী সুইং বিম শিয়ারিং মেশিন: QC12Y-6X2000

ব্যবহারকারীকে শীট কাটার জন্য ম্যানুয়াল প্লাজমা কাটার মেশিন ব্যবহার করতে হবে।

গ্রাহকদের সাথে যোগাযোগ

একটি: এই মেশিন দ্বারা একপাশে ছোট প্রস্থ এবং এক পাশের বড় প্রস্থের শীট দিয়ে কীভাবে শীট কাটা যায়?

বি: প্রথমত, একটি ডাবল এজ স্লিটিং ইউনিট রয়েছে, এটি হট রোল্ড স্টিলের প্লেটের স্ক্র্যাপ প্রান্তটি স্লিট করার জন্য হালকা মেরুর সঠিক প্রস্থ পেতে পারে এবং তারপরে আমরা স্টিলের শীটটি 2 টুকরো করতে আমাদের টেপার স্লিটিং ইউনিট ব্যবহার করতে পারি একপাশে ছোট এবং একপাশে বড় চাদর।স্লিটিং ইউনিটের সামনে একটি ডলি আছে।এটি টেপার কাটিং ডিগ্রি নিয়ন্ত্রণের জন্য।টপার স্লিটিং রেট নিয়ন্ত্রণ করতে ডলিতে স্টপার এর অবস্থান পরিবর্তন করুন।

উত্তর: কাট টু লেন্থের জন্য আমাদের কতগুলি মডেল আছে?

বি: আমাদের তিন ধরনের আছে, 6X1600-12 মিটার (সর্বোচ্চ কাটার দৈর্ঘ্য 12 মিটার), 6X1600-14 মিটার (সর্বোচ্চ 14 ​​মিটার) এবং 6X1600-16 মিটার (সর্বোচ্চ 16 মিটার)

উত্তর: আপনার মানের গ্যারান্টি সময়কাল কতক্ষণ?

এক বছর.এবং যখন মেশিনটি কাস্টমার ওয়ার্কশপে আসে, আমরা ইঞ্জিনিয়ারকে কমিশনিং মেশিনে পাঠাব এবং প্রশিক্ষণ দেব।কিন্তু এছাড়াও, ক্লায়েন্ট তাদের প্রকৌশলীকে আমাদের কর্মশালায় ডেলিভারির আগে অধ্যয়ন করতে দিতে পারে।
