products details

Created with Pixso. বাড়ি Created with Pixso. পণ্য Created with Pixso.
রক্ষণ রোল বিরচন মেশিন
Created with Pixso.

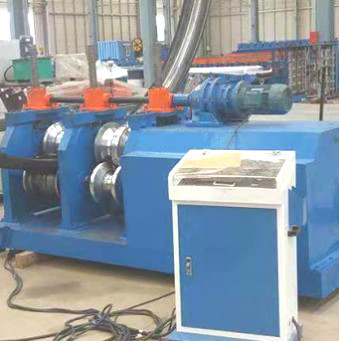

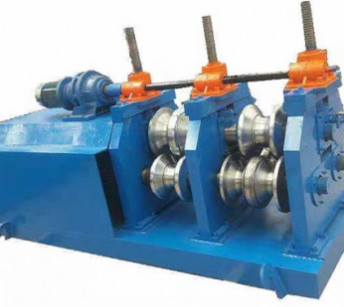

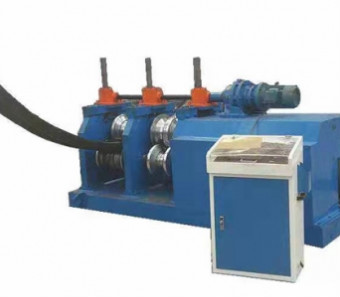

গার্ড্রাইল স্টিল 15 কেডব্লু 3 রোলার প্লেট নমন মেশিন

নাম

গার্ড্রাইল স্টিল 15 কেডব্লু 3 রোলার প্লেট নমন মেশিন

Brand Name: CMC
MOQ: 1 সেট
মূল্য: Negotiate
Detail Information
Product Description
Detail Information
উৎপত্তি স্থল:
উক্সি, চীন
প্যাকেজিং বিবরণ:
ধারক চালান, সামুদ্রিক এবং অভ্যন্তরীণ পরিবহণের জন্য উপযুক্ত
বিশেষভাবে তুলে ধরা:

গার্ড্রাইল প্লেট নমন মেশিন

,

15KW প্লেট নমন মেশিন

Product Description





গার্ডিল প্লেট বাঁকানোর মেশিন



সরঞ্জামের ফ্রেমটি এ 3 স্টিল প্লেট দ্বারা প্রক্রিয়াজাত করা হয়, বয়স্ক চিকিত্সার পরে, 3-রোলার কাঠামো, 1 উপরের এবং 2 নীচের, নীচের রোলার একটি স্থায়ী কাঠামো গ্রহণ করে,উপরের রোলার স্লাইডার আন্দোলন সমন্বয় গ্রহণ, এবং টারবাইন বক্স ড্রাইভের 3 সেট মোটর দ্বারা চালিত হয় উপরের এবং নীচের সামঞ্জস্য করতে টারবাইন বক্সটি একটি সংযোগ রড দ্বারা সংযুক্ত করা হয় যাতে 3 সেট বক্সের সিঙ্ক্রোনাইজেশন নিশ্চিত করা যায়,এবং 3 স্বাধীন প্রাচীর প্লেট একটি খাদ দ্বারা সংযুক্ত করা হয় পুরো মেশিনের সমান্তরালতা নিশ্চিত করার জন্য. রোলার শ্যাফ্টের ব্যাস 110 মিমি। বাম এবং ডানদিকে দুটি মোল্ড সেট রয়েছে, একটি অভ্যন্তরীণ আর্ক এবং একটি বাইরের আর্ক, এবং 15KW প্রধান মোটরের একটি সেট।এটি একটি ZQ500 হ্রাসকারী দ্বারা চালিত হয়, যা ডান এবং বাম নীচের শ্যাফ্টগুলিকে গিয়ারগুলির মাধ্যমে চালিত করে।

a. বেধঃ ২.৫-৪ মিমি (±০.২ মিমি), প্রস্থঃ ৭৫০ মিমি±৫ মিমি,
b.শক্তি শক্তি 235Mpa, পাশের বাঁক 10mm থেকে কম ((বেস 5mm উপর),
c. কয়েল অভ্যন্তরীণ ব্যাসঃφ508 φ600mm; কয়েল অভ্যন্তরীণ ব্যাসঃ ≤φ1800mm,
d.কয়েল ওজনঃ ≤10T



I.মেশিনের মৌলিক পরামিতি

  1. কাঁচামালের যান্ত্রিক বৈশিষ্ট্য এবং স্পেসিফিকেশন
  2. উপাদানঃ Q345B গ্যালভানাইজড শীট
  3. বেধঃ ২.৫-৩.০ মিমি
  4. প্রস্থঃ ৪৫০-৪৭৬ মিমি
  5. ওজনঃ ৬৫ কেজি
  6. পণ্যের বিশেষ উল্লেখ
  7. পণ্যঃ পণ্যের অঙ্কন অনুযায়ী
  8. পণ্যের প্রস্থঃ 310mm ± 5mm
  9. পণ্যের উচ্চতাঃ ৮১ মিমি ± ৫ মিমি
  10. প্রোডাক্ট স্পেসিফিকেশন
  11. গঠনের পদ্ধতিঃ কোল্ড রোল গঠনের পদ্ধতি
  12. উৎপাদন গতিঃ ≤10m / min
  13. খাওয়ানোর দিকঃ বাম খাওয়ানো
  14. প্রধান ভোল্টেজঃ 380V, 50Hz
  15. ইউনিট মোট শক্তিঃ প্রায় 20.7KW
  16. ড্রাইভ শ্যাফ্ট লেয়ারঃ 6026
  17. টার্বো লিফট: SWL10-3 / 23-FU3
  18. প্রধান ড্রাইভ মোটর: YVP180M-4-15
  19. রিডাক্টর: ZQ500-48.57
  20. ওয়ালবোর্ড উপাদানঃ A3
  21. শ্যাফ্ট উপাদানঃ 40
  22. ছাঁচনির্মাণ উপাদানঃ Gcr15





II. সরঞ্জাম কাঠামোর সংক্ষিপ্ত বিবরণ



সরঞ্জামের ফ্রেমটি এ 3 স্টিল প্লেট দ্বারা প্রক্রিয়াজাত করা হয়, বয়স্ক চিকিত্সার পরে, 3-রোলার কাঠামো, 1 উপরের এবং 2 নীচের, নীচের রোলার একটি স্থায়ী কাঠামো গ্রহণ করে,উপরের রোলার স্লাইডার আন্দোলন সমন্বয় গ্রহণ, এবং টারবাইন বক্স ড্রাইভের 3 সেট মোটর দ্বারা চালিত হয় উপরের এবং নীচের সামঞ্জস্য করতে টারবাইন বক্সটি একটি সংযোগ রড দ্বারা সংযুক্ত করা হয় যাতে 3 সেট বক্সের সিঙ্ক্রোনাইজেশন নিশ্চিত করা যায়,এবং 3 স্বাধীন প্রাচীর প্লেট একটি খাদ দ্বারা সংযুক্ত করা হয় পুরো মেশিনের সমান্তরালতা নিশ্চিত করার জন্য. রোলার শ্যাফ্টের ব্যাস 110 মিমি। বাম এবং ডানদিকে দুটি মোল্ড সেট রয়েছে, একটি অভ্যন্তরীণ আর্ক এবং একটি বাইরের আর্ক, এবং 15KW প্রধান মোটরের একটি সেট।এটি একটি ZQ500 হ্রাসকারী দ্বারা চালিত হয়, যা ডান এবং বাম নীচের শ্যাফ্টগুলিকে গিয়ারগুলির মাধ্যমে চালিত করে।





III,সরঞ্জাম কনফিগারেশন চেকলিস্ট



না.



অংশের নাম



পরিমাণ
1



ছাঁচ তৈরি



প্রতিটি পক্ষের জন্য এক সেট ছাঁচ
2



১৫ কিলোওয়াট ড্রাইভ মোটর



১ সেট
3



মোল্ড শ্যাফ্ট গঠন



৩ সেট
4



টার্বো লিফট



৩ সেট
5



উত্তোলন ড্রাইভ মোটর



১ সেট
6



ZQ500 রিডাক্টর



১ সেট
7



বৈদ্যুতিক কনসোল



১ সেট
8



যন্ত্রপাতি লঙ্গর বোল্ট



১ সেট
