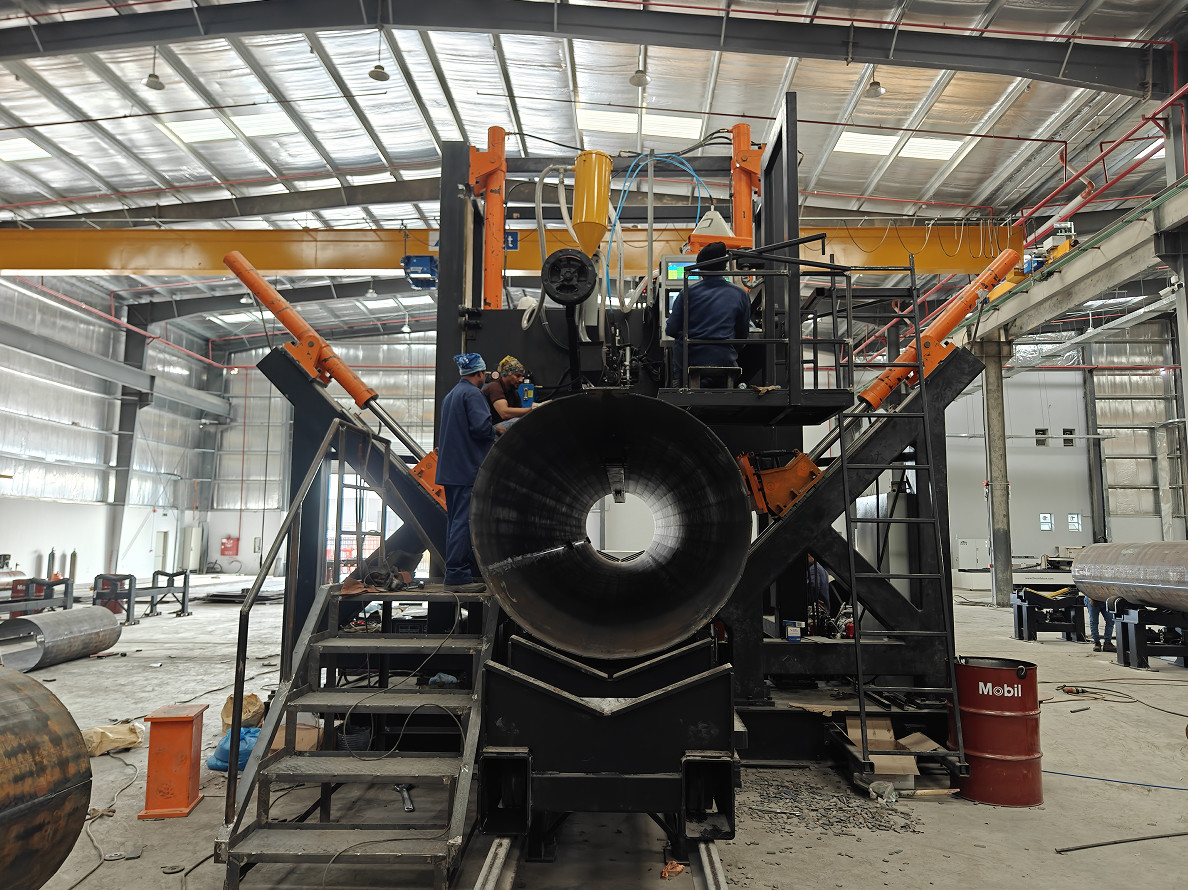

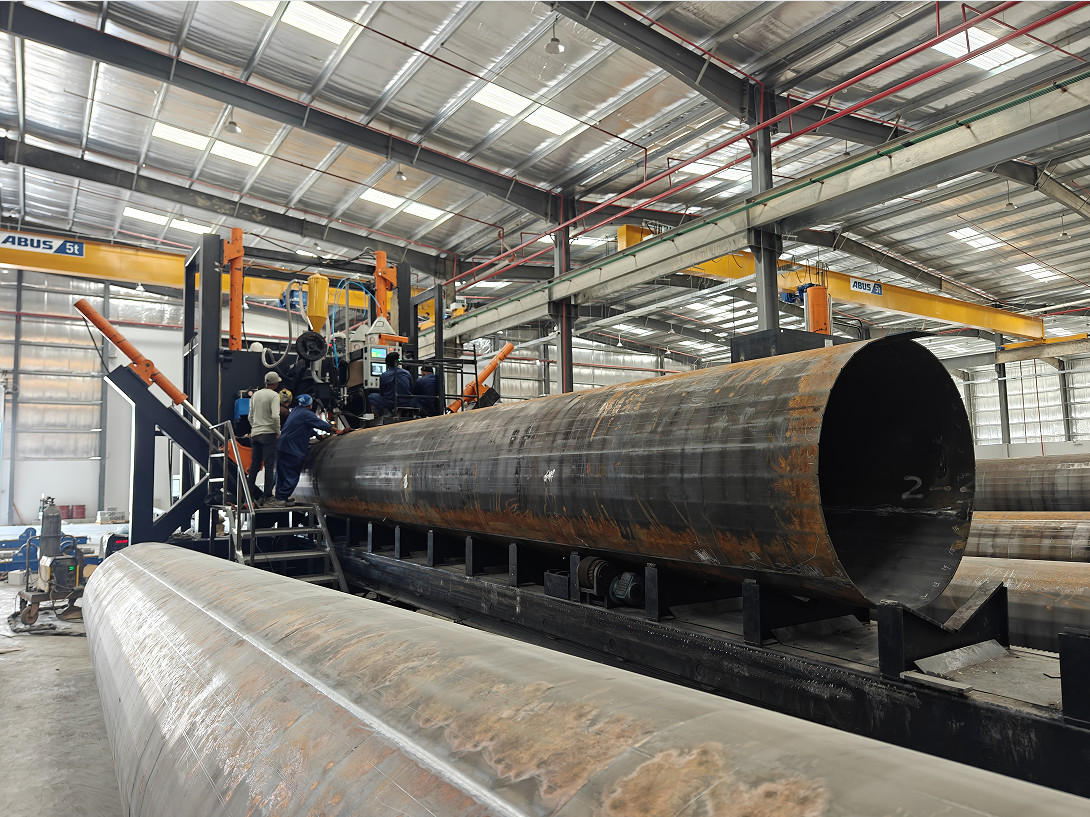

HM1200/12000 হাইমাস্ট এবং মোনোপল সিউম ওয়েল্ডিং মেশিন

HM1200 / 12000

হাইমাস্ট এবং মোনোপোল সিউড ওয়েল্ডিং মেশিন

মেশিনে নিম্নলিখিত জিনিসগুলি অন্তর্ভুক্ত রয়েছেঃ

1. ট্রলি এবং স্টল সরানোর জন্য দীর্ঘ কাজের টেবিল।

2. প্রধান গ্যান্ট্রি ইউনিট

3. স্টল ট্রলি চলমান জন্য ড্রাইভিং সিস্টেম

4. হাইড্রোলিক ক্ল্যাম্পিং (পোলের ক্ল্যাম্পিং হুইল সহ)

5. ওয়েল্ডিং ওয়্যার ফিডিং সিস্টেম সহ ডুবানো আর্ক ওয়েল্ডিং সিস্টেম।

6. ফ্লাক্স পুনরুদ্ধার সিস্টেম

7. জল শীতল সিস্টেমের সাথে অভ্যন্তরীণ তামা বার

8. রোলিং টাইপ রোলার, ২ ইউনিট

9. জলবাহী সিস্টেম

10. নিয়ন্ত্রণ ব্যবস্থা

    টেকনিক্যাল বৈশিষ্ট্য
    1	কাজযোগ্য ব্যাসার্ধ	৩০০-১২০০ মিমি
    2	কাজযোগ্য দৈর্ঘ্য	১২০০০ মিমি
    3	মেরু বেধ	4.5~12 মিমি
    4	ক্ল্যাম্পিং পা quantity	৩টি ইউনিট
    5	পাম্পের জন্য মোটরের শক্তি	5.5 KW
    6	ট্রলিবাসের জন্য চলন্ত মোটর	৭ কিলোওয়াট, এসি সার্ভো
    7	উল্লম্ব ট্রাভেল স্ট্রোক	১০০০ মিমি
    8	উল্লম্ব ভ্রমণ কর্মী	৩৯ টন ((২ টন সিলিন্ডার x১৯.৫ টন)
    9	পাশের ভ্রমণ কর্মী	৩২ টন x ২ টুকরা
    10	ওয়েল্ডিং মেশিন	ডুবানো আর্ক ওয়েল্ডিং, 630A ~ 1000A, গ্রাহক পক্ষের প্রয়োজনীয়তা উপর ভিত্তি করে। ৬৩০ এ-১০০০ এ
    11	ঢালাইয়ের তারের ব্যাসার্ধ	2.5~4mm ঢালাই তারের, নির্বাচন করতে মেরু বেধ অনুযায়ী
    12	কাজের গতি	0.3~2m/min (দ্রষ্টব্যঃ বিভিন্ন বেধ গতি ভিন্ন হবে
    13	ঢালাইয়ের দিক	শ্যাফ্টের বড় শেষ থেকে ছোট শেষ পর্যন্ত ওয়েল্ডিং শুরু করুন।
    14	অনুপ্রবেশ ক্ষমতা	৯০%
    15	প্রধান বৈদ্যুতিক উপাদান	স্নাইডার (ফ্রান্সের ব্র্যান্ড)
    16	পিএলসি	সিমেন্স
    17	প্রধান মোটর ব্র্যান্ড (হাইড্রোলিক পাম্পের জন্য)	সিমেন্স
    18	সার্ভো মোটর	সিমেন্স
    19	ঢালাই শক্তি ব্র্যান্ড এবং মডেল	ডুবানো আর্ক ওয়েল্ডিং কাইয়ুয়ান (চীন এর প্যানাসনিক জানপ্যান কারখানা)
    20	ওজন	২৬ টন
    21	সামগ্রিক আকার (মিমি)	31000x5500x5100 মিমি (LXWXH)

অ্যাপ্লিকেশনঃ

অটোমেটিক সিউম ওয়েল্ডিং পোলের জন্য(হাইমাস্টের জন্য,একচেটিয়া অধিকার ইত্যাদি) ।

HIGHMAST POLE SHUT-WELDING MACHINE, এটি এক শেল বা দুই শেল টাইপ বহুভুজ এবং বৃত্তীয় কোণীয় মেশিনের জন্য উপযুক্ত। এটি স্বয়ংক্রিয় ঝালাই লাইন,গ্যান্ট্রি টাইপ কাঠামো স্থির এবং ওয়েল্ডিং সিস্টেমের সাথে, সম্পূর্ণ মেরু দৈর্ঘ্যের ট্রলি সার্ভো মোটর গতি সামঞ্জস্যযোগ্য চলন্ত জন্য, হাইড্রোলিক সিলিন্ডার clamping চাকা চাপুন মেরু বন্ধ এবং একই সময়ে ঢালাই করতে।

দুটি সিউম মেরুর জন্য, যখন প্রথম সিউম ওয়েল্ডিং শেষ হয়, তখন নীচের রোলারটি উঠে যাবে এবং দ্বিতীয় সিউম ওয়েল্ডিং শুরু করার জন্য মেরুটিকে অন্য সিউম অবস্থানে ঘুরিয়ে দেবে।
