| ব্র্যান্ড নাম: | CMC |
| Model Number: | HM2500/18000 |
| MOQ: | 1 সেট |
| মূল্য: | According to the machine requirements |
সিএনসি পোল শট ওয়েল্ডিং মেশিন
মডেলঃHM2500/18000
হাইমাস্ট এবং মোনোপোল সিউড ওয়েল্ডিং মেশিন
| টেকনিক্যাল বৈশিষ্ট্য | ||
| 1 | কাজযোগ্য ব্যাসার্ধ | ৫০০-২৫০০ মিমি |
| 2 | কাজযোগ্য দৈর্ঘ্য | ১৮০০০ মিমি |
| 3 | মেরু বেধ | ৫-২৫ মিমি |
| 4 | ক্ল্যাম্পিং পা quantity | ৩টি ইউনিট |
| 5 | পাম্পের জন্য মোটরের শক্তি | 5.৫ কিলোওয়াট |
| 6 | ট্রলিবাসের জন্য চলন্ত মোটর | ৭ কিলোওয়াট, এসি সার্ভো |
| 7 | উল্লম্ব ট্রাভেল স্ট্রোক | ২০০০ মিমি |
| 8 | উল্লম্ব ভ্রমণ কর্মী | ৩৯ টন ((২ টন সিলিন্ডার x১৯.৫ টন) |
| 9 | পাশের ভ্রমণ কর্মী | ৩২ টন x ২ টুকরা |
| 10 | ওয়েল্ডিং মেশিন | স্ট্যান্ডার্ড কনফিগারেশনঃ ডাবল আর্ক ডাবল ওয়্যার ডুবানো আর্ক ওয়েল্ডিং ডিসি ডুবানো আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাই মডেল ZD5-1250B: ইনপুট পাওয়ার AC380V, তিন ফেজ, 50Hz নামমাত্র ইনপুট ক্ষমতা 88KVA আউটপুট কারেন্ট DC250A DC1250A নামমাত্র লোডের সময়কাল 100% এসি বর্তমান ডুবানো আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাই মডেল BXL5-1250: ইনপুট পাওয়ার AC380V, দুই-ফেজ, 50Hz নামমাত্র ইনপুট ক্ষমতা 110KVA আউটপুট কারেন্ট DC250A DC1250A নামমাত্র লোডের সময়কাল 60% ওয়েল্ডিং মেশিনের ব্র্যান্ড: Tangshan Kaiyuan |
ওয়েল্ডিং মেশিন বিকল্পঃ লিংকন, মার্কিন যুক্তরাষ্ট্র | ডাবল আর্ক ডাবল ওয়্যার ডুবানো আর্ক ওয়েল্ডিং ডিসি ডুবানো আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাই মডেল DC-1000 ওয়্যার ফিডারঃ NA3 নিয়ামকঃ NA3 এসি বর্তমান নিমজ্জিত আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাই মডেল AC-1200 ওয়্যার ফিডারঃ NA3 নিয়ামকঃ NA4 | |
| 11 | ঢালাইয়ের তারের ব্যাসার্ধ | 3 ~ 5mm ঢালাই তারের, নির্বাচন করতে মেরু বেধ অনুযায়ী |
| 12 | কাজের গতি | 0.2~1m/min (দ্রষ্টব্যঃ বিভিন্ন বেধের গতি ভিন্ন হবে) |
| 13 | ঢালাইয়ের দিক | শ্যাফ্টের বড় শেষ থেকে ছোট শেষ পর্যন্ত ওয়েল্ডিং শুরু করুন। |
| 14 | অনুপ্রবেশ ক্ষমতা | ৯০% |
| 15 | প্রধান বৈদ্যুতিক উপাদান | স্নাইডার (ফ্রান্সের ব্র্যান্ড) |
| 16 | পিএলসি | সিমেন্স |
| 17 | প্রধান মোটর ব্র্যান্ড (হাইড্রোলিক পাম্পের জন্য) | সিমেন্স |
| 18 | সার্ভো মোটর | সিমেন্স |
| 19 | ঢালাই শক্তি ব্র্যান্ড এবং মডেল | ডুবানো আর্ক ওয়েল্ডিং কাইয়ুয়ান (প্যানাসনিক জাপান কারখানা চীন) বিকল্পঃ লিংকন, মার্কিন যুক্তরাষ্ট্র |
| 20 | ওজন | ৪০ টন |
| 21 | সামগ্রিক আকার (মিমি) | 43000x6500x5500 মিমি (LXWXH) |
অ্যাপ্লিকেশনঃ স্বয়ংক্রিয় সিউম ওয়েল্ডিং পোলের জন্য(হাইমাস্টের জন্য,একচেটিয়া অধিকার ইত্যাদি।)
হাইমাস্ট পোল এবং মোনপোল শট-ওয়েল্ডিং মেশিন, এটি এক শেল বা দুটি শেল টাইপ বহুভুজ এবং বৃত্তীয় কোণীয় মেশিনের জন্য উপযুক্ত। এটি স্বয়ংক্রিয় ঢালাই লাইন,গ্যান্ট্রি টাইপ কাঠামো স্থির এবং ওয়েল্ডিং সিস্টেমের সাথে, সম্পূর্ণ মেরু দৈর্ঘ্য ট্রলি সার্ভো মোটর গতি নিয়মিত চলন্ত জন্য, জলবাহী সিলিন্ডার clamping চাকা চাপুন মেরু বন্ধ এবং একই সময়ে ঢালাই করতে।
দুটি সিউম মেরুর জন্য, যখন প্রথম সিউম ওয়েল্ডিং শেষ হয়, তখন নীচের রোলারটি উঠে যাবে এবং দ্বিতীয় সিউম ওয়েল্ডিং শুরু করার জন্য মেরুটিকে অন্য সিউম অবস্থানে ঘুরিয়ে দেবে।
মেশিনে নিম্নলিখিত জিনিসগুলি অন্তর্ভুক্ত রয়েছেঃ
ট্রলি এবং স্টল সরানোর জন্য দীর্ঘ কাজের টেবিল।
প্রধান গ্যান্ট্রি ইউনিট.
পল ট্রলি চলমান জন্য ড্রাইভিং সিস্টেম
হাইড্রোলিক ক্ল্যাম্পিং (পোলের ক্ল্যাম্পিং হুইল সহ)
ওয়েল্ডিং ওয়্যার ফিডিং সিস্টেম সহ ডুবানো আর্ক ওয়েল্ডিং সিস্টেম।
ফ্লাক্স পুনরুদ্ধার সিস্টেম
জল শীতল সিস্টেমের সাথে অভ্যন্তরীণ তামা বার
উত্তোলন প্রকারের রোলার, ২টি ইউনিট
জলবাহী সিস্টেম

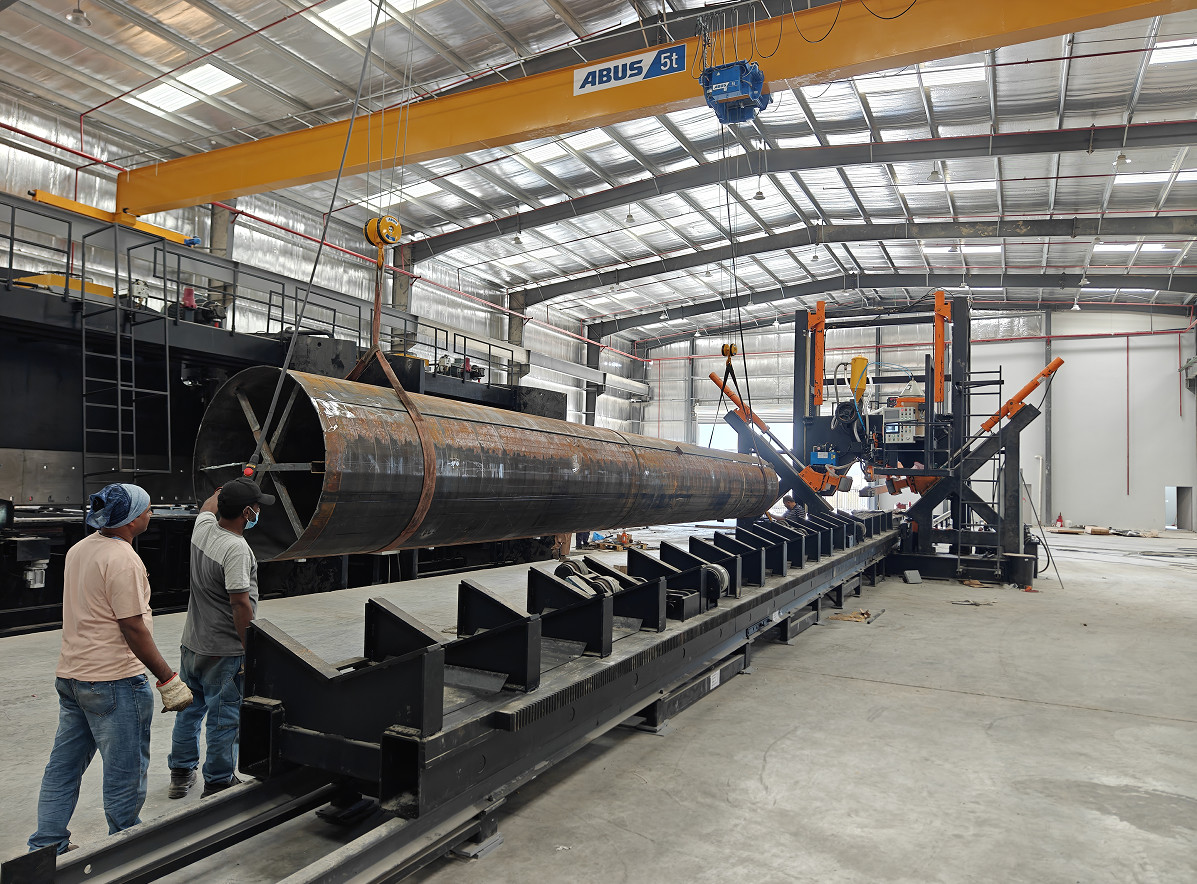

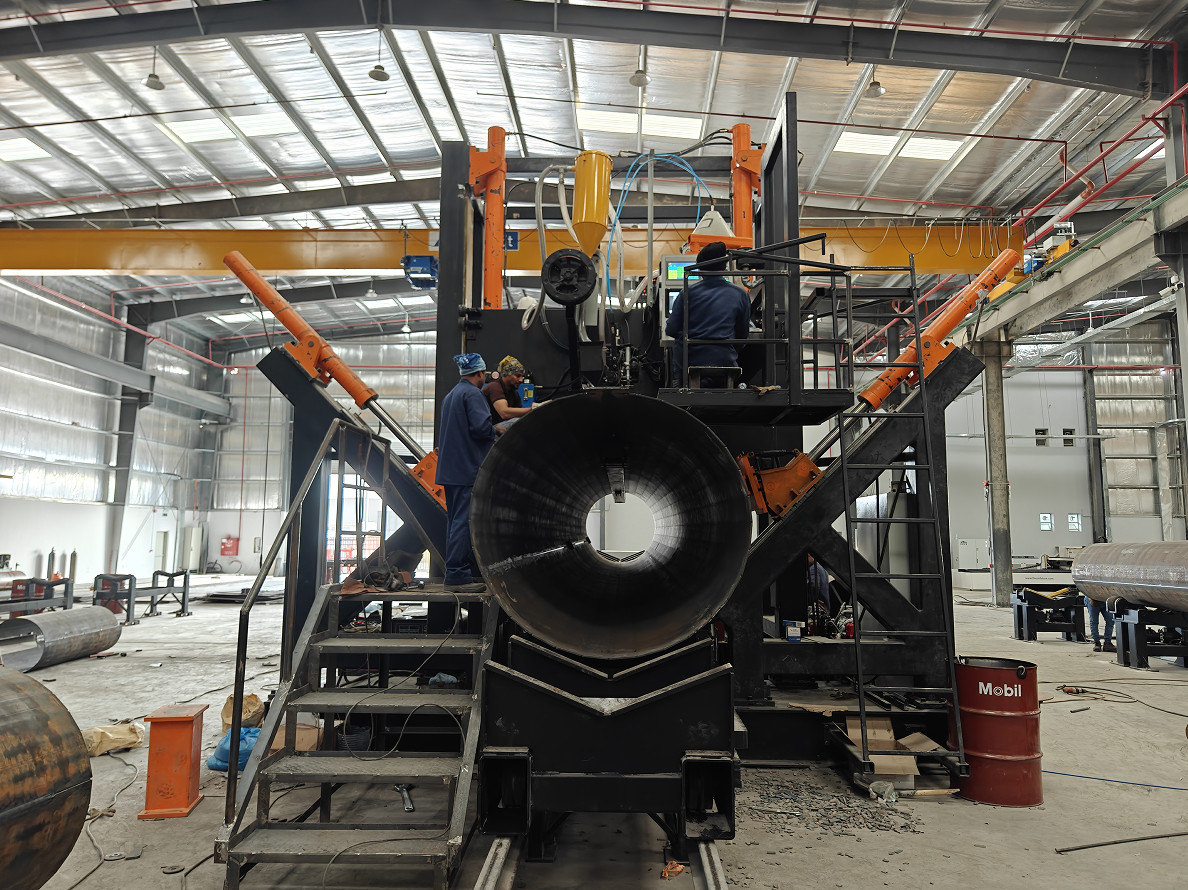

রেফারেন্সের জন্য ছবি
