পণ্যের বিবরণ:
|
| উৎপত্তি স্থল:: | বুক্সি, চীন | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 380V 50Hz 3phases |
|---|---|---|---|

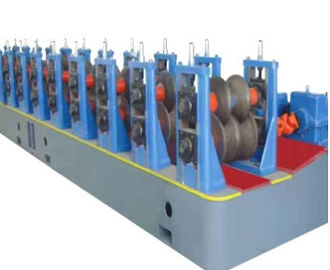

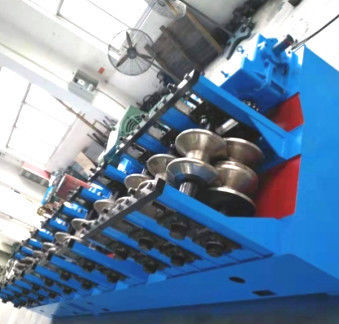

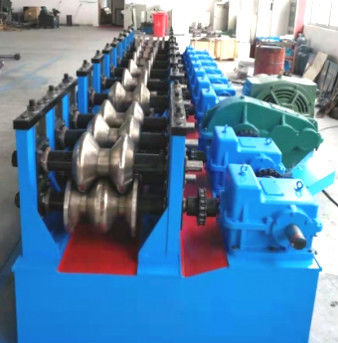

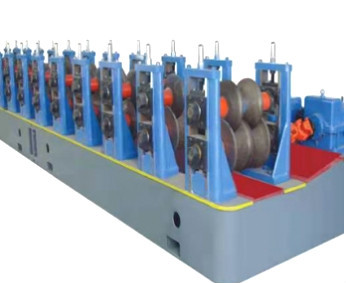

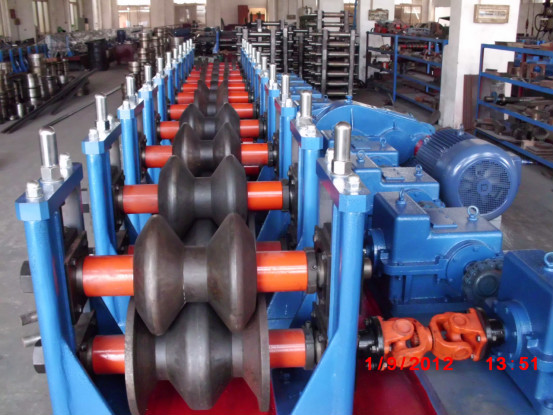

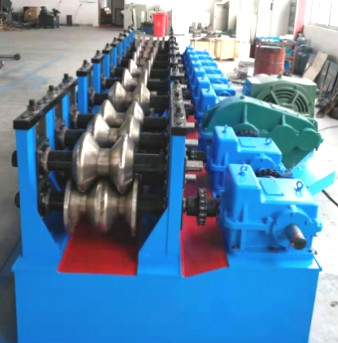

| পরিচিতিমুলক নাম:: | সিএমসি | পণ্যের নাম:: | দুটি তরঙ্গ রক্ষক বেলন গঠন মেশিন |
| টাইল প্রকার:: | ইস্পাত | ভিডিও বহির্গামী-পরিদর্শন:: | তবে শর্ত থাকে |
| লক্ষণীয় করা: | 476 মিমি রক্ষার রোল বিরচন মেশিন,20.7KW রক্ষাকার রোল বিরচন মেশিন |
||
আই বেসিক মেশিন পরামিতি
উপাদান: Q345B জালিত শীট
বেধ: 2.5 ～ 3.0 মিমি
প্রস্থ: 450-476 মিমি
ওজন: 65 কেজি
পণ্য বিশেষ উল্লেখ
পণ্য: পণ্য অঙ্কন দ্বারা
পণ্যের প্রস্থ: 310 মিমি ± 5 মিমি
পণ্যের উচ্চতা: 81 মিমি ± 5 মিমি
পণ্য বিবরণী
গঠন পদ্ধতি: কোল্ড রোল গঠন ing
উত্পাদন গতি: 10m / মিনিট
খাওয়ানোর দিকনির্দেশ: বাম ফিড
প্রধান ভোল্টেজ: 380V, 50Hz
ইউনিট মোট শক্তি: প্রায় 20.7KW
ড্রাইফ শ্যাফ্ট বিয়ারিং: 6026
টার্বো লিফট: SWL10-3 / 23-FU3
প্রধান ড্রাইভ মোটর: YVP180M-4-15
রিডুসার: জেডকিউ 500-48.57
ওয়ালবোর্ড উপাদান: A3
খাদ উপাদান: 40
ছাঁচ উপাদান: Gcr15
II. সরঞ্জাম কাঠামোর পর্যালোচনা
সরঞ্জাম ফ্রেম A3 স্টিল প্লেট দ্বারা প্রক্রিয়াজাত হয়, বার্ধক্যজনিত চিকিত্সা পরে, 3-রোলার কাঠামো, 1 উচ্চ এবং 2 নিম্ন, নিম্ন রোলার একটি নির্দিষ্ট কাঠামো গ্রহণ করে, উপরের বেলন স্লাইডার আন্দোলনের সামঞ্জস্যতা গ্রহণ করে, এবং টারবাইন বক্স ড্রাইভের 3 সেট চালিত হয় উপরের এবং নীচের অংশটি সামঞ্জস্য করার জন্য মোটর দ্বারা টারবাইন বক্সটি একটি সংযোগকারী রডের মাধ্যমে 3 সেট বাক্সের সিঙ্ক্রোনাইজেশন নিশ্চিত করার জন্য সংযুক্ত করা হয় এবং পুরো মেশিনের সমান্তরালতা নিশ্চিত করতে 3 টি স্বতন্ত্র প্রাচীর প্লেটগুলি একটি খাদ দ্বারা সংযুক্ত করা হয়।বেলন খাদের ব্যাস 110 মিমি।বাম এবং ডানদিকে দুটি ছাঁচ আছে, একটি অভ্যন্তরীণ চাপের জন্য এবং একটি বাইরের চাপের জন্য এবং একটি সেট 15KW প্রধান মোটর।এটি একটি জেডকিউ 500 রিডুসার দ্বারা চালিত, যা গিয়ারগুলির মাধ্যমে বাম এবং ডান নীচের শাফটগুলি চালিত করে। গিয়ার মডিউলটি 10 মি, প্রতিটি বাম এবং ডানদিকের জন্য একটি। পণ্যটি অপারেশন কনসোলের মাধ্যমে প্রক্রিয়া করা হয়।
III.Equমেন্ট কনফিগারেশন চেকলিস্ট
|
না |
নামের অংশ |
পরিমাণ |
| 1 |
গঠন ছাঁচ |
প্রতিটি পাশে ছাঁচের এক সেট |
| 2 |
15KW ড্রাইভ মোটর |
1 সেট |
| 3 |
গঠন ছাঁচ শ্যাফট |
3Sets |
| 4 |
টার্বো লিফট |
3Sets |
| 5 |
লিফট ড্রাইভ মোটর |
1 সেট |
| 6 |
জেডকিউ 500 হ্রাসকারী |
1 সেট |
| 7 |
বৈদ্যুতিক কনসোল |
1 সেট |
| 8 |
সরঞ্জাম অ্যাঙ্কর বল্ট |
1 সেট |
IV.Our পরিষেবা
· নমুনা উপলব্ধ এবং বিনামূল্যে।
·
· আমানত পাওয়ার 15-30 দিন পরে আমরা পণ্য সরবরাহ করব।
·
· আমাদের সমস্ত পণ্য সর্বোত্তম মূল্য এবং যুক্তিসঙ্গত দাম সহ।
·
· আমরা সমুদ্রের মাধ্যমে, এয়ার বা এক্সপ্রেসের মাধ্যমে সরবরাহ করতে পারি make
ভি.বেন্ডিং মেশিন সরঞ্জাম কাঠামো ডায়াগ্রাম:
