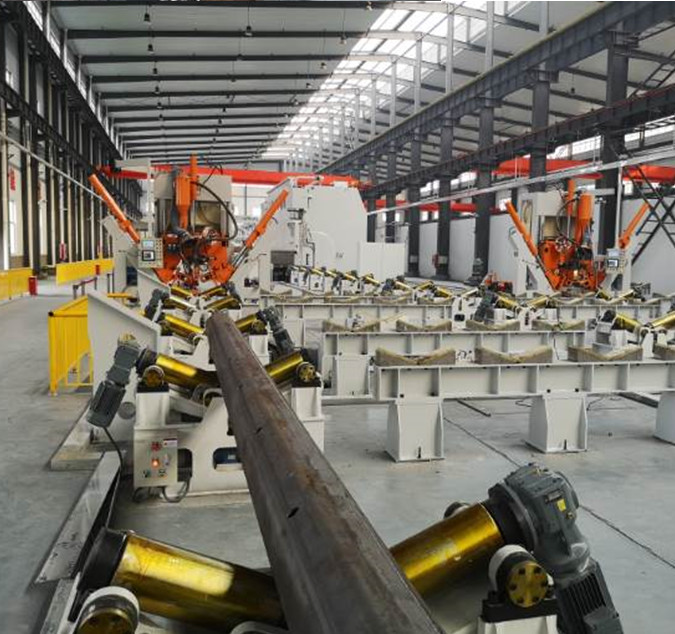

মডেল HM800-14000 লাইট পোল শাট-ওয়েল্ডিং মেশিন হাই মাস্ট মনোপোলের জন্য

(উচ্চ মস্ট) পোল সিউম ওয়েল্ডিং মেশিন

মডেলঃ HM800/14000 / ডুবানো আর্ক ওয়েল্ডিং

পণ্যের সংক্ষিপ্ত বিবরণ

এই স্বয়ংক্রিয় মেরু সিউড ওয়েল্ডিং মেশিন বিশেষভাবে জন্য ডিজাইন করা হয়মোনোপল, হাই-ম্যাস্টার মেরু, 5 জি যোগাযোগ মেরু এবং স্ট্যান্ডার্ড স্ট্রিট লাইট মেরুএটি একটি অটোমেটেড লংটিগন্যাল ক্লোজিং অ্যান্ড ওয়েল্ডিং লাইন যা মাঝারি আকারের বহুভুজ এবং শঙ্কুযুক্ত মেরুগুলিতে ধারাবাহিক, উচ্চমানের ওয়েল্ডিং সরবরাহ করে মোটরযুক্ত ট্রলি একটি নিয়মিত গতিতে ঢালাই জোন মাধ্যমে মেরু টান, যখন হাইড্রোলিক সিলিন্ডারগুলি চাপের চাকাগুলি চালায় যা ওয়েল্ডিংয়ের সময় মেরুটিকে শক্তভাবে আবদ্ধ করে। ফলাফলঃ একটি সরল, টর্শন-মুক্ত সিউম সর্বনিম্ন বিকৃতি সহ ‡ চক্রের পরে চক্র।

মূল বৈশিষ্ট্যাবলী

মূল সুবিধা

1. সম্পূর্ণ স্বয়ংক্রিয় সিএনসি সমন্বয়সিএনসি সিস্টেম স্বয়ংক্রিয়ভাবে clamping চাপ, প্রেসার-পা অবস্থান, এবং খাওয়ানোর গতি সামঞ্জস্য করে যখন মেরু ব্যাসার্ধ পরিবর্তনধারাবাহিক ফলাফল.
2. টর্শন মুক্ত ওয়েল্ডিংএকটি সঠিকভাবে সারিবদ্ধ পূর্ববর্তী প্রক্রিয়া উপর নির্মিত, ঝালাই মেরু seam আছেশূন্য টর্শন. কোন অপারেটরকে মেশিনের পিছনে মেরুটি টানতে বা ঘুরিয়ে দিতে হবে না যাতে সিমটি পুনরায় কেন্দ্র করতে পারে।
3. বৈদ্যুতিক ব্রেক সহ পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভমেরু ড্রাইভটি বৈদ্যুতিক ব্রেকিং সহ ভিএফডি নিয়ন্ত্রণ ব্যবহার করে, পরিষ্কার মাথা এবং লেজ eldালাইয়ের জন্য স্থিতিশীল স্টার্ট এবং স্টপ নিশ্চিত করে।সিস্টেম ছোট শেষ থেকে নীচের শেষ পর্যন্ত প্রায় কোন unwelded অবশিষ্ট সঙ্গে পূর্ণ দৈর্ঘ্য welds, নিম্ন প্রবাহের ম্যানুয়াল কাজ কমাতে।
4. তিন সেট ক্ল্যাম্পিং রোলার3 রোলার সেট জুড়ে চাপ বিতরণ পৃষ্ঠ চাপ এবংস্ক্র্যাচ কমিয়ে দেয়মেরু পৃষ্ঠের উপর। অষ্টভুজ, বহুভুজ এবং শঙ্কু মেরুগুলির জন্য আদর্শ both উভয়ই সমান ব্যাসার্ধ এবং কোপযুক্ত।
5. মোটরচালিত দ্রুত প্রত্যাবর্তন ট্রলিধাক্কা টাইপ ট্রলি স্বয়ংক্রিয়ভাবে ফিরে আসে, কোন ম্যানুয়াল ধাক্কা, কম অপারেটর ক্লান্তি।
6. নিউম্যাটিক রিয়ার ক্ল্যাম্পিংপিছনের ধাক্কা ট্রলি একটি বায়ুসংক্রান্ত clamping ডিভাইস ব্যবহার করে যা ম্যানুয়াল clamping তুলনায় সহজ এবং দ্রুত।
7. ডুবানো আর্ক ওয়েল্ডিংগভীর অনুপ্রবেশ, মসৃণ ldালাই মরীচি, কম স্পট, উচ্চ জমাট বাঁধন হার thick পুরু দেয়াল মেরু উত্পাদন জন্য আদর্শ।
8. রোলার-টাইপ আনলোডিং (একই পাশের লোড/আনলোড)লোডিং সাইড সহজ লোডিং এবং আনলোডিং জন্য একটি রোলার র্যাক ব্যবহার করে এবং আপস্ট্রিম / ডাউনস্ট্রিম অটোমেশন সমর্থন করে। লোডিং এবং আনলোডিংএকই দিকে, তাই অপারেটর শুধুমাত্র মেশিনের প্রধান অবস্থানে কাজ করে √ কোন দীর্ঘ দূরত্ব হাঁটা, ব্যাপকভাবে শ্রম তীব্রতা হ্রাস।
9. সামঞ্জস্যপূর্ণ পিছনের মেরু নির্দেশক ডিভাইসপিছনের গাইডটি অভিযোজিতভাবে সামঞ্জস্য করে, তাই ওয়েল্ড-সাইড অবস্থানের ক্ষেত্রে খুব কমই ম্যানুয়াল সামঞ্জস্যের প্রয়োজন হয়।
10. ক্যামেরা ভিত্তিক সিম ট্র্যাকিংওয়েল্ডিং হেডের উপর লাগানো একটি ক্যামেরা প্রধান কন্ট্রোল প্যানেলের স্ক্রিনে সিউমটি প্রজেক্ট করে, সিউম ট্র্যাকিংকে সহজ করে এবং অপারেটরের পর্যবেক্ষণের বোঝা হ্রাস করে।
11. স্ব-উন্নত হাইড্রোলিক এবং সিএনসি সিস্টেমএটি নিশ্চিত করে যে ঝালাই করা মেরু ন্যূনতম বিকৃতি সহ বৃত্তাকার থাকে।
12. একক অপারেটরশুধু১ জনপুরো লাইন চালাতে হবে।
13. 5 সেট আনলোডিং রোল র্যাক12 মিটার এবং 14 মিটার মেরু জন্য উপযুক্ত।
14. কাস্টমাইজযোগ্য কাজের দিকনির্দেশমেশিনগুলি আপনার কর্মশালার বিন্যাসের সাথে মেলে বাম থেকে ডান বা ডান থেকে বাম অপারেশনের জন্য কনফিগার করা যেতে পারে।
15. কাস্টম ডিজাইন উপলব্ধআমরা বিশ্বব্যাপী বিভিন্ন ধরণের মেরু এবং উত্পাদন প্রয়োজনীয়তা পূরণের জন্য বিশেষভাবে মেশিন ডিজাইন এবং উত্পাদন করতে পারি।

ঐচ্ছিক কনফিগারেশন

• কপার ব্লক সিস্টেম√ আলোর মেরুর ভিতরে ইনস্টল করা হয় যা ওয়েল্ডিং অনুপ্রবেশের হার বৃদ্ধি করে। শঙ্কু এবং অষ্টভুজীয় মেরুর জন্য 2 সেট তামা ব্লক অন্তর্ভুক্ত।
• স্ট্যান্ডার্ড স্ট্রিট লাইট পোলের জন্য ক্ল্যাম্পিং রোলার√ ব্যাসার্ধের পরিসীমা বাড়ায়৬০ ∙ ৮০০ মিমি(বৃত্তাকার এবং শঙ্কুযুক্ত মেরু) ।
• অষ্টভুজাকার রাস্তার আলোর খুঁটির জন্য ক্ল্যাম্পিং রোলার√ মিনি. ব্যাসার্ধ ৬০ মিমি।
• স্ট্রিট লাইট মেরু জন্য পিছন clamping ডিভাইসখুব সংক্ষিপ্ত মেরুগুলির জন্য একটি ছোট সরঞ্জাম অন্তর্ভুক্ত (যেমন 1 ?? 2 মিটার বাহু) ।

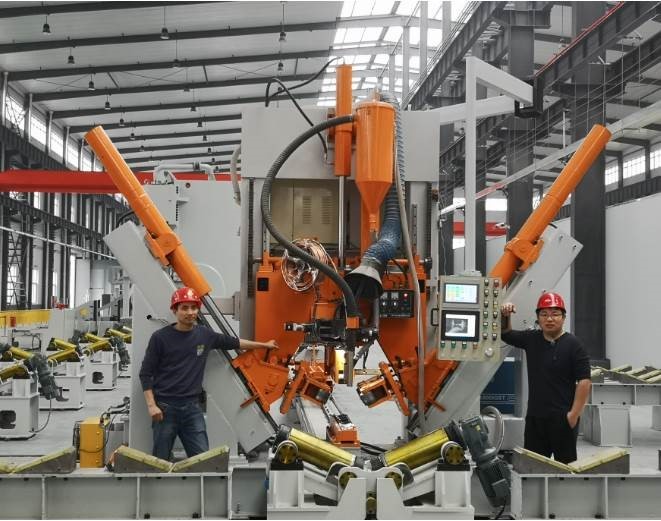

মেশিনের গঠন

1. ট্রলি চলাচলের জন্য দীর্ঘ কাজের টেবিল
2. প্রধান গ্যান্ট্রি ফ্রেম
3. ট্রলি ড্রাইভ সিস্টেম
4. আনলোডিং রোলার র্যাক ∙ ৫ সেট (১২ মিটার / ১৪ মিটার মেরুর জন্য)
5. মাঝারি আকারের স্টলগুলির জন্য ক্ল্যাম্পিং রোলস
6. ওয়্যার ফিডার সহ ডুবানো আর্ক ওয়েল্ডিং সিস্টেম
7. ফ্লাক্স রিকভারি সিস্টেম
8. জলবাহী সিস্টেম
9. নিয়ন্ত্রণ ব্যবস্থা
10. ক্লায়েন্টের স্টল প্রয়োজনীয়তা অনুসারে ক্ল্যাম্পিং রোল সেট
    • স্ট্যান্ডার্ডঃ ১টি সেট মোনোপল / হাই-মাস্ট / ৫জি পল
    • ঐচ্ছিকঃ রাস্তার আলোর খুঁটির জন্য 1 সেট, ন্যূনতম Ø60 মিমি (বৃত্তাকার এবং শঙ্কু)
    • ঐচ্ছিকঃ রাস্তার আলোর খুঁটির জন্য 1 সেট, ন্যূনতম Ø60 মিমি (অষ্টভুজ)
    • অপশনালঃ স্ট্রিট লাইট স্টিলের জন্য পিছনের ক্ল্যাম্পিং ডিভাইস (১২ মিটার ছোট আর্মের জন্য সরঞ্জাম সহ)
11. ঐচ্ছিকঃ শীতল তামা ব্লক সিস্টেম (কোনিকাল এবং অষ্টভুজাকার মেরু জন্য 2 সেট)

অ্যাপ্লিকেশন দৃশ্যকল্প

• উঁচু মস্তকের আলোর খুঁটি
• একক (ট্রাফিক / সংকেত / ক্যামেরা)
• ৫জি যোগাযোগ মেরু
• স্ট্যান্ডার্ড এবং আলংকারিক স্ট্রিট লাইট স্টল
• অষ্টভুজ, বহুভুজ এবং শঙ্কু মেরু

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই মেশিনটি সর্বোচ্চ কতটি মেরু দৈর্ঘ্য এবং ব্যাসার্ধ পরিচালনা করতে পারে?

উত্তরঃ স্ট্যান্ডার্ড কনফিগারেশনে পোলগুলি পর্যন্ত পরিচালনা করে14,000 মিমি লম্বাএবংব্যাসার্ধ ২০০ ∙ ৮০০ মিমিঅপশনাল স্ট্রিট লাইট ক্ল্যাম্পিং রোলার দিয়ে, ব্যাসার্ধের পরিসীমা৬০ মিমি.

প্রশ্ন ২ঃ এই মেশিনটি কি শঙ্কুযুক্ত/কনফারড পোল এবং সোজা (একই ব্যাসের) পোল উভয়ই ওয়েল্ড করতে পারে?

উত্তরঃ হ্যাঁ. সিএনসি সিস্টেম স্বয়ংক্রিয়ভাবে clamping চাপ এবং খাওয়ানোর গতি সামঞ্জস্য যখন ব্যাস পরিবর্তন,সুতরাং এটি অষ্টভুজ এবং বহুভুজ প্রোফাইল সহ উভয় শঙ্কু এবং সমান ব্যাসার্ধের মেরু পরিচালনা করে.

প্রশ্ন 3: আমার কর্মশালার বিন্যাসের জন্য মেশিনটি কাস্টমাইজ করা যায়?

উত্তরঃ হ্যাঁ। আমরা বিভিন্ন কাজের দিক (বাম থেকে ডান বা ডান থেকে বাম) সহ মেশিনগুলি সরবরাহ করি এবং বিশেষ মেরু প্রকার, দৈর্ঘ্য বা উত্পাদন প্রয়োজনীয়তার জন্য কাস্টম-ডিজাইন কনফিগারেশন করতে পারি।
