লাইট পল জন্য দৈর্ঘ্য কাটা লাইন, মডেলঃ CTL6এক্স1600

মালিকানাধীন বৈশিষ্ট্যঃ

1.ডিরোলিং, লেভেলিং, দৈর্ঘ্য কাটা, unloপ্যাকেজিং এবং স্ট্যাকিংউপরএক লাইন.

2.স্বয়ংক্রিয় টাইপ, শীট দৈর্ঘ্য সিএনসি নিয়ন্ত্রণ, শীট পরিমাণ সিএনসি নিয়ন্ত্রণ, স্বয়ংক্রিয় আনলোডিং এবং স্বয়ংক্রিয় স্ট্যাকিং সিস্টেম।

3.উৎপাদন গতি দ্রুত।

4.অপারেটরকে শান্ত থাকতে হবে এবং স্টিলের প্লেটের সাথে যোগাযোগ কমিয়ে আনতে হবে, যা কর্মীদের জন্য নিরাপদ।

• ক্রস কাটার পরে, প্লেটগুলি স্বয়ংক্রিয়ভাবে শ্রেণিবদ্ধ করার প্রয়োজন ছাড়াই স্ট্যাক করা হয়। একাধিক প্লেট (যেমন 30) সরাসরি পরবর্তী প্রক্রিয়া মেশিনে উত্তোলন করা যেতে পারে,নিরাপত্তা নিশ্চিত করা এবং সময় বাঁচানো.
• ৪টি স্তর সমতল

专有特点:

• 开卷,校平,长度切断,落料,堆?? 在一条生产线上。
• সম্পূর্ণ স্বয়ংক্রিয় মডেল, ফলক দৈর্ঘ্য সংখ্যা নিয়ন্ত্রণ, ফলক সংখ্যা সংখ্যা নিয়ন্ত্রণ, স্বয়ংক্রিয় নিম্ন উপাদান এবং স্বয়ংক্রিয় স্তর ণ সিস্টেম।
• উৎপাদন গতি দ্রুত
• 操作人员,轻松,最大限度降接触钢板,对人员安全。
• 横切后板料 স্বয়ংক্রিয়堆??, 无需整理, 可以直接把多块板料 (如30块)吊运到后续工序机上, নিরাপদ, সময় সাশ্রয়।
• 四重式校平机

টেকনিক্যাল প্যারামিটার

• উপাদানটির বেধঃগরম ঘূর্ণিত হালকা ইস্পাত材料: 热 普通钢板 材料: 热 普通 钢板

উপাদান:Q235, ঘনত্বম্যাক্স:6এমএম, মিনিটঃ2.5মিমি, আয়তন শক্তিঃ২৩৫ এমপিএ,

• ইস্পাত প্লেটের সর্বাধিক প্রস্থঃ160০ মিমি最大板宽
• ইস্পাত রোলের ওজনঃ সর্বোচ্চ ৩০ টন最大卷重
• ইস্পাত কয়েল এর অভ্যন্তরীণ ব্যাসার্ধঃΦ508mm-Φ760mm钢卷 অভ্যন্তরীণ ব্যাসার্ধ
• লেভেলিং স্পিডঃসামঞ্জস্যযোগ্য,৫-১৫ মি/মিনিট校平速度,可调
• লেভেলিং রোলার সংখ্যাঃ ১3 校平?? সংখ্যা
• লেভেলিং রোলারের ব্যাসার্ধঃ ১32মিমি校平??径
• লেভেলিং রোলের দূরত্বঃ ১43মিমি校平?? 间距
• লেভেলিং রোলের উপাদানঃ ৪০Cr校平?? উপাদান
• লেভেলিং রোলের কঠোরতাঃ HRC55校平 热处理 কঠোরতা
• স্কেলের দৈর্ঘ্য পরিসীমাঃ প্রয়োজনীয়তা অনুসারে 2000-14000 মিমি剪切长度范围, কাস্টমাইজ করা যায়
• কাটা দৈর্ঘ্যের অনুমোদন: কম ±5 মিমি (৮ মিটার দৈর্ঘ্যের প্লেটের উপর ভিত্তি করে)长度公差
• প্রধান লেভেলিং মোটর শক্তিঃ37kw校平电机功率 বিদ্যুৎ মেশিন
• শিয়ারিং মেশিনের ক্ষমতাঃ6এমএমএক্স২000 মিমি 剪板机
• অপারেটর সংখ্যাঃ 1 ~ 2প্রয়োজনীয় অপারেটর
• মেশিনের জন্য প্রস্থের এলাকাঃ প্রায়6.7mএক্স৩৩ মি整机占地面积

ডিভাইসের বিবরণ

1স্টীল কয়েল লোডিং dolly গাড়ীঃ液压上料小车

উপরে এবং নিচেঃ হাইড্রোলিকঊর্ধ্বমুখী তরল চাপ

অনুভূমিক গতিশীলঃ মোটরযুক্ত水平电动

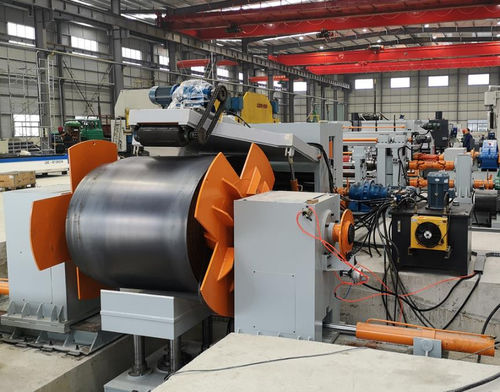

2. হাইড্রোলিক ডাবল হেড অ্যাম্বুলেন্স টাইপ ডেকোলার:液压对顶式开卷机:

এর মধ্যে রয়েছেঃবাম এবং ডান ইউনিট,

খোলা এবং বন্ধঃ হাইড্রোলিক

তেলের সিলিন্ডার দ্বারা চালিত দুটি আনক্লিলিং ফ্রেম, কয়েল উপাদান ধরে রাখতে পারে।

কাঠামোঃ মেশিনের দেহ, স্লাইডিং বেস, প্রধান শ্যাফ্ট, কোপিক লোডিং ট্রে, চলমান সিলিন্ডার।

প্রধান ফাংশনঃ প্যাসিভ uncoiling উপলব্ধি করতে স্থির ইস্পাত coil। ম্যানুয়াল ব্রেক ডিভাইসের একটি সেট দিয়ে সজ্জিত, যা coil টেনশন অনুযায়ী সামঞ্জস্য করা যেতে পারে।পাশের স্ট্রোক দ্বি-পার্শ্বযুক্ত চলন্ত তেল সিলিন্ডার দ্বারা সম্পন্ন করা হয়কেন্দ্রের দুটি সিলিন্ডার একই সময়ে বাঁদিকে এবং ডানদিকে স্থানান্তরিত হতে পারে।

যার মধ্যে রয়েছেঃ左右单元,

খোলা এবং বন্ধঃ তরল চাপ

দ্বারা তেল √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √

结构:机体,滑动基座,主轴,?? 形装料架,移动油??.

প্রধান বৈশিষ্ট্যঃ স্থির স্টিলের রোল, নিষ্ক্রিয়ভাবে খোলা রোল বাস্তবায়ন করা। একটি সেট ম্যানুয়াল ব্রেকিং ডিভাইস দিয়ে সজ্জিত, তারের চাপের শক্তি অনুসারে নিয়ন্ত্রিত হতে পারে। অনুভূমিক যাত্রা দ্বি-মুখী গতিশীল তেল দ্বারা সম্পন্ন হয়। কেন্দ্রস্থলের দুটি তেল ⇒ বিভিন্ন রোলের প্রস্থের ভিত্তিতে বাঁদিকে বা বামদিকে গতিশীল হতে পারে।

3.হাইড্রোলিক প্রেসিং এবং গাইডিং, হাইড্রোলিক ফাটল মাথা ডিভাইস, পিনচিং ডিভাইস

液压?? 头引头机构

হাইড্রোলিক উত্তোলন এবং হাইড্রোলিক প্রেসিং রোল উপাদান থেকে loosening প্রতিরোধ করতে পারেন,এবং ট্যাকশন রোলার মধ্যে উপাদান গাইড করার জন্য stripping মাথা সঙ্গে কাজ. পাওয়ার ট্র্যাকশন দুটি ন্যাপ রোলার মাধ্যমে শীট উপাদান টানতে, এবং উপরের ন্যাপ রোলার হাইড্রোলিকভাবে উত্তোলন করা হয় এবং নিচে নামানো হয়।

কাঠামোঃ লিড ফ্রেম, লিড রোলার, লিড মোটর স্প্রেকেট, চেইন, লিফট সিলিন্ডার, ফালি মাথা সমর্থন প্লেট, টেলিস্কোপিক প্যানেল, ড্রাইভ সিলিন্ডার।

প্রধান ফাংশনঃ সহায়ক decoiling, সীসা রোলার একটি মোটর দ্বারা চালিত হয়। decoiler প্লেট মাথা ফাটল বোর্ড থেকে গাইড করতে সাহায্য করুন। তারপর এটি খাওয়ানো nip রোলার নেতৃত্বে হয়,ফালি প্লেট উত্থাপিত এবং নামানো এবং পিছনে এবং এগিয়ে retracted করা যেতে পারে. স্বাভাবিক অপারেশন চলাকালীন, এই ডিভাইসটি উৎপাদন প্রক্রিয়ার সাথে যোগ দেবে না।

পিনচ ফিডিং কাঠামোঃ এটি মেশিন বেস, আর্কওয়ে, স্লাইড ফিড শ্যাফ্ট, ড্রাইভ মোটর এবং চাপ ডাউন সিলিন্ডার নিয়ে গঠিত।

প্রধান ফাংশনঃ পিছনের সরঞ্জাম থেকে শীট পাঠান, এবং ট্রান্সমিশন মোটর cycloid হ্রাসকারী এবং ক্লচ adopts।ক্লাউজ বন্ধ হয়ে গেছে, উপরের রোলারটি হাইড্রোলিকভাবে উত্তোলন করা হয়, এবং নিম্ন রোলারটি পত্রকের উপাদান দ্বারা আবেগগতভাবে ঘোরানোর জন্য চালিত হয়।

4.মাঝারি রোলিং ওয়ার্ক টেবিলঃমধ্যমঞ্চ

এই ডিভাইসটি প্লেটকে সমর্থন করার জন্য ব্যবহৃত হয়।

5গাইডিং ডিভাইস导引装置

এটি গিল্ড ফ্রেম, চলনযোগ্য সমতল প্লেট, গাইডিং সমন্বয় ডিভাইস, উল্লম্ব ঝোঁক চাকা নিয়ে গঠিত।

এটিকে নির্দেশক কাঠামো, কার্যক্রম প্লেন, নির্দেশক নিয়ন্ত্রন যন্ত্র, উল্লম্ব ঢালাই চাকা দ্বারা গঠিত।

6. লেভেলিং ইউনিট:四重式校平机

চারটি লেয়ার টাইপ লেভেলিং ইউনিট, ভাল লেভেলিং ফলাফল, মুক্তি স্ট্রেস

এটি এই লাইনের মূল সরঞ্জাম যা পাওয়ার পার্ট এবং হোস্ট পার্টে বিভক্ত।

পাওয়ার পার্টটি পাওয়ার স্ট্যান্ড, দুরত্ব হ্রাসকারী, গতি সামঞ্জস্যযোগ্য মোটর, বৈদ্যুতিক ক্যাবিনেট ((মোটর ড্রাইভার), সংযোজক, শক্তি বিতরণ কেস, স্ট্যাম্প হুইল, স্ট্যাম্প, ইউনিভার্সাল জয়েন্ট এবং ব্রেক ইত্যাদি নিয়ে গঠিত।

হোস্ট অংশটি নীচের স্ট্যান্ড, ফ্রেম, নীচের অক্ষের স্ট্যান্ড, স্লাইডিং অক্ষের স্ট্যান্ড, লেভেলিং রোলার, উপরের সমর্থনকারী ফ্রেম, উপরে এবং নীচে সমর্থনকারী চাকা স্ট্যান্ড, সমর্থন চাকা,বৈদ্যুতিক উত্তোলন এবং প্রেসিং ডিভাইস, 2 পিসি প্রেসিং মোটর, ম্যানুয়াল তৈলাক্তকরণ পাম্প সঙ্গে।

এই মেশিনের বৈশিষ্ট্যঃ

এটা ক্ষমতা বিতরণ ক্ষেত্রে গৃহীত, প্রতিটি সমতলকরণ বেলন ইউনিভার্সাল ক্রস কাপলিং সঙ্গে সংযুক্ত করা হয়, আপ এবং ডাউন সমতলকরণ বেলন উভয় সক্রিয়, রৈখিক গতি ধারাবাহিকতা হয়,তাই রোলার পৃষ্ঠ এবং প্লেট মধ্যে ঘর্ষণ হ্রাস করা হবে, যা স্তরায়ন দক্ষতা বাড়িয়ে তুলতে পারে।

সমতলীকরণ অক্ষের উভয় পাশে দুটি রোলার বিয়ারিং রয়েছে, একটি সমতল ধাক্কা বিয়ারিংয়ের একটি সেট ঘর্ষণ হ্রাস করতে এবং অক্ষীয় থেকে মুক্ত হতে বাধা দেয়, যা দক্ষতা বাড়িয়ে তুলতে পারে।

মেশিনে তিনটি গ্রুপের সমর্থনকারী চাকা ইনস্টল করা আছে যা উপরে এবং নীচে, সামনের এবং পিছনের দিকগুলি সামঞ্জস্য করতে পারে।এটি প্রধান রোলার সমর্থন এবং রোলার কঠোরতা এবং দ্রুত সমতলীকরণ দক্ষতা বৃদ্ধি ব্যবহৃত. সমর্থন চাকা উপর বিয়ারিং সিল করা হয় যা অক্সাইড slag বিয়ারিং প্রবেশ প্রতিরোধ করতে পারে।

মেশিনটি কৃমি গিয়ার এবং কৃমি রড গ্রহণ করে, বিপোলার ডিসপ্লেয়ারিং এবং প্রেসিং, ভারী প্রেসিং পাওয়ার সামঞ্জস্য করার জন্য বড় টর্শন,এটি পৃথকভাবে এবং সিঙ্ক্রোনিকভাবে উত্তোলন এবং নিচে চাপানোর জন্য সামঞ্জস্য করা যেতে পারে, এবং ম্যানুয়াল মাইক্রো-নিয়ন্ত্রণ সেট করুন.

লেভেলিং রোলার হল মিড ফ্রিকোয়েন্সি ইন্ডাকশন quenching, গভীর স্তর, যা তেল কম হলে ভারবহন এড়াতে পারে এবং মেশিনের জীবনকে দীর্ঘায়িত করতে পারে।

লেভেলিং হোস্ট মেশিনটি কেন্দ্রীয় তেল সরবরাহ গ্রহণ করে যা সহজেই কাজ করতে পারে। মোটরটি গতি সামঞ্জস্যযোগ্য মোটর।

প্রধান বৈশিষ্ট্য, ৩টি স্তর বহন করে

মেশিনের কাঠামো অংশ, কাজ অংশ, উত্তোলন অংশ এবং প্রধান ট্রান্সমিশন অংশ গঠন।

机架部分,采用铁板 接结构,工作 部分、升降部分与机架部分有机结合在一起.

工作??部分由校平?? 和3对支承组成。

校平 采用 列不平行式,上排 能升降运动且能够相对下?? 倾斜,分别调整入口、出口的开口大小,达到理想的校平效果。校平 材料采用表面 硬。

升级部分的作用主要是提升上排校平??,调整校平?? 之间的压下量。本机电机通过减速机、??轮??杆传动丝??丝母达到升级上排?? 的目的。上排工作?? 安装在活动梁上,活动梁由四个丝杆进行提升。由两端升降电机实现入、出口不同开口尺寸的调整。

প্রধান ট্রান্সমিশন অংশ দ্বারা পরিবর্তিত ফ্রিকোয়েন্সি交流电机 মাধ্যমে হ্রাস গতির মেশিন ট্রান্সমিশন স্কুল平??.

বিদ্যালয়ের প্লেন মেশিনের আউটপুট সাইড, 装有独立的,编码器 বায়ুমণ্ডলীয় চাপ পরিমাপ যন্ত্র, ঘূর্ণনকারী কোডার 送料定尺切切的尺寸进行检测并通过电气系统进行定尺控制.

校平机前面,装有对中装置,可以调节.

7. শিয়ারিং মেশিন:剪板机

শেয়ারিং মেশিন হল উৎপাদন লাইনে সমতল ইস্পাত প্লেট কেটে ফেলার জন্য একটি ডিভাইস।

মেশিনের কাঠামো এবং বৈশিষ্ট্য বর্ণনাঃ ইস্পাত প্লেট ঢালাই, উচ্চ শক্তি, ভাল অনমনীয়তা, হাইড্রোলিক আপ এবং ডাউন টুল হোল্ডার, স্থিতিশীল এবং দ্রুত আন্দোলন।নীচের ব্লেড একটি সামনের এবং পিছনের সূক্ষ্ম-নিয়ন্ত্রণ প্রক্রিয়া আছে, ছুরি প্রান্ত ফাঁক অভিন্নতা ভাল, এবং কাটা সরলতা নির্ভুলতা উচ্চ। ব্লেড ফাঁক সমন্বয় সুবিধাজনক এবং দ্রুত, বাম এবং ডান পক্ষের সিঙ্ক্রোনাইজ করা হয়,এবং স্কেল মান নির্দেশিত হয়হাইড্রোলিক চাপ উপাদান স্থিতিশীল এবং মৃদু, এবং চাপ ফুট প্যাড পলিউরেথেন উপাদান তৈরি করা হয়, যা workpiece পৃষ্ঠ ক্ষতি না।

• সহায়তা টেবিল:辅助平台

কাঁচি মেশিনের পিছনে একটি সমর্থন রয়েছে। টেবিলটি দুটি বিভাগে গঠিত,এবং কাটিয়া মেশিন টুল হোল্ডারের সাথে সংঘর্ষ এড়ানোর জন্য কাটার মেশিনের কাছাকাছি অংশটি উত্তোলন এবং নামানো যেতে পারে. রোলারটি একটি বৈদ্যুতিক মোটর দ্বারা চালিত হয় এবং কাটা শীট উপাদানটি এগিয়ে নিয়ে যেতে পারে।

剪板机背面有一个平台。এই প্ল্যাটফর্মটি দুটি অংশে গঠিত, 剪板机的部分可以升起,以避免钢板与剪板机刀片碰撞。该??由电机驱动,向前输送板料。

• ফিডিং ডিভাইস: 送料装置

মোটর দ্বারা চালিত দুটি রোলার সহ ফিডিং ডিভাইসটি প্লেটটিকে এগিয়ে দিতে পারে।

送料装置由电机驱动两个,可向前传输钢板

10.পিবিলম্বিত আনলোডিং এবং স্ট্যাকিং স্বয়ংক্রিয় সিস্টেমস্বয়ংক্রিয়ভাবেনিজে堆?? 系统

ওখানেএকটি সমর্থন টেবিলতিনটি বায়ুসংক্রান্তধাক্কা. একবার ইস্পাত প্লেট খাওয়ানোর ডিভাইস দ্বারা নিষ্কাশন টেবিলে পরিবহন করা হয়, ধাক্কা ডিভাইস একসঙ্গে প্লেট বাছাই শুরু হবে। There is a platform with three pneumatically propelled supports. once the steel plate is transported to the downstream platform by the delivery device, the delivery device will start to separate the steel plate stacks.。

11বৈদ্যুতিক সিস্টেম:ইলেকট্রিক নিয়ন্ত্রণ ব্যবস্থা

সেন্ট্রাল কন্ট্রোল টেবিল।

12.হাইড্রোলিক সিস্টেমঃ液压系统

হাইড্রোলিক শক্তি কেন্দ্র

এর মধ্যে রয়েছেঃ হাইড্রোলিক স্টেশন, ভালভ, তেল ট্যাঙ্ক, জয়েন্ট, নরম পাইপ, হার্ড পাইপ ইত্যাদি।

বিকল্প 1: পয়েন্ট 8,9,10 = স্বয়ংক্রিয় স্ট্যাকিং সিস্টেম

বিকল্প ২ঃ স্টিলের কয়েল রিভিল্ড সিস্টেম

13.অনুরূপ ছবিঃ类似机器照片

চারটি লেয়ার টাইপ লেভেলিং ইউনিট, ভাল লেভেলিং ফলাফল, মুক্তি স্ট্রেস

四重式校平机

পিবিলম্বিত আনলোডিং এবং স্ট্যাকিং স্বয়ংক্রিয় সিস্টেম

স্বয়ংক্রিয় নিম্ন উপাদান, স্তর ণ সিস্টেম
