পণ্যের বিবরণ:
|
লক্ষণীয় করা: | স্বয়ংক্রিয় ঢালাই মেশিন,মেরু ঢালাই মেশিন |
---|
দ্রুত বিস্তারিত:
নাম | অন্য নাম | পরিচিতিমুলক নাম | সিএমসি |
হালকা মেরু শাট-ওয়েল্ডিং মেশিন |
সীম ঢালাইকারী ওয়েল্ডিং মেশিন বন্ধ করুন পোল ওয়েল্ডিং মেশিন টিউব ওয়েল্ডিং মেশিন
|
বৈশিষ্ট্য | বিশেষভাবে বৃত্ত এবং বহুভুজ মেরু/টিউবের জন্য ডিজাইন করা হয়েছে |
ঢালাই ক্ষমতা |
ব্যাস: 60-500 মিমি বেধ: 2.8-6 মিমি দৈর্ঘ্য: সর্বোচ্চ 14 মিটার |
আমাদের মডেল |
300/12000-16000 500/12000-16000 |
পোল শাট-ওয়েল্ডিং মেশিন
মডেল: 500/14000
(দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে)
মালিকানা বৈশিষ্ট্য
1. সিএনসি নিয়ন্ত্রণ স্বয়ংক্রিয় সমন্বয়, সিএনসি নিয়ন্ত্রণ ব্যবস্থা, হালকা মেরু ব্যাস পরিবর্তনের সাথে সাথে, স্বয়ংক্রিয়ভাবে ক্ল্যাম্পিং চাপ সামঞ্জস্য করে, স্বয়ংক্রিয়ভাবে ক্ল্যাম্পিং রোলারের অবস্থান সামঞ্জস্য করে, স্বয়ংক্রিয়ভাবে খাওয়ানোর গতি এবং অবস্থানের সাথে মেলে এবং ওয়েল্ডিং সীমটি সর্বদা বন্ধ করে রাখে। মসৃণ ঢালাই নিশ্চিত করতে রাষ্ট্র.
2. পূর্ববর্তী প্রক্রিয়ার যোগ্যতার ভিত্তিতে, ঢালাইয়ের পরে, ওয়েল্ডিং সীমের কোনও টর্শন নেই এবং ওয়েল্ডকে কেন্দ্র করার জন্য মেশিনের পিছনের খুঁটিটি প্যাঁচ করার এবং মোচড়ানোর জন্য কোনও কর্মীদের প্রয়োজন নেই।
3. ড্রাইভিং পোল ফ্রিকোয়েন্সি রূপান্তর দ্বারা নিয়ন্ত্রিত হয়, মাথা এবং পুচ্ছ ঢালাইয়ের স্থায়িত্ব নিশ্চিত করার জন্য বৈদ্যুতিক ব্রেক স্টপ ফাংশন সহ, এই সিস্টেমটি ছোট প্রান্ত থেকে নীচের প্রান্তে সম্পূর্ণ এলাকা এবং ঢালাইয়ের বাইরে প্রায় কোনও বাম দৈর্ঘ্য পর্যন্ত মেরুটিকে ঢালাই করতে পারে।এই ভাবে পরবর্তী প্রক্রিয়ার ম্যানুয়াল কাজ হ্রাস করা হয়.
4. ক্ল্যাম্পিং রোলারটি বিভিন্ন দিক থেকে 8 সেট, সুবিধা হল মেরু পৃষ্ঠে বেলন চাপ কমানো এবং পৃষ্ঠের উপর আঁচড় কমানো।এটি অষ্টভুজাকার খুঁটি এবং শঙ্কুযুক্ত খুঁটি উত্পাদনের জন্যও উপযুক্ত।(দ্রষ্টব্য: 6 ইউনিট ক্ল্যাম্পিং রোলার সহ মেশিনগুলির জন্য, তির্যক ক্ল্যাম্পিং রোলার এবং শীর্ষ ক্ল্যাম্পিং রোলারের কারণে, ছোট থেকে বড় মেরু ব্যাসের প্রক্রিয়া চলাকালীন চলন্ত দূরত্ব অসঙ্গতিপূর্ণ, এবং এটি অষ্টভুজাকার খুঁটি তৈরি করতে পারে না)
5. মোটর চালিত দ্রুত ফেরত ফিরে ফাংশন সঙ্গে pushing টাইপ ট্রলি, ম্যানুয়ালি পিছনে ধাক্কা কোন অপারেটর প্রয়োজন এবং এটি অপারেটরদের শ্রম তীব্রতা হ্রাস.
6. ব্যাক পুশিং টাইপ ট্রলি বায়ুসংক্রান্ত ক্ল্যাম্পিং ডিভাইস সহ, ম্যানুয়াল ক্ল্যাম্পিংয়ের তুলনায় সহজ এবং দ্রুত)
7.নিমজ্জিত আর্ক ওয়েল্ডিং ফাংশন।
8. অপারেটরদের দূর-দূরত্বের চলাচল এড়াতে লোডিং এবং আনলোডিং মেশিনের একপাশে রয়েছে।অপারেটরদের শুধুমাত্র ওয়েল্ডিং হেডের কাছাকাছি কাজ করতে হবে, যা অপারেটরদের শ্রমের তীব্রতা ব্যাপকভাবে হ্রাস করে
9. মেশিনের সামনের মাল্টি-বন্ধনী কাঠামোটি রাস্তার আলোর খুঁটি সমর্থন করতে ব্যবহৃত হয়।কোন প্রথাগত ফ্রন্ট সাপোর্ট ট্রলি ডিজাইন নেই, সামনের সাপোর্ট ট্রলিটিকে ম্যানুয়ালি পিছনে ঠেলে দেওয়ার দরকার নেই এবং ম্যানুয়াল শক্তি কমাতে পোল লোড করা এবং আনলোড করা সহজ
10. সঙ্গে মেরু পিছনে গাইডিং ডিভাইস.
11. বিকল্প আইটেম:
(11.1) মেশিনের মাথায় ইনস্টল করা ক্যামেরার মাধ্যমে, ওয়েল্ডিং সীমটি প্রধান নিয়ন্ত্রণ প্যানেলের স্ক্রিনে প্রতিফলিত হয়, যা ওয়েল্ডিং সীমের ট্র্যাকিংকে সহজ এবং সহজ করে তোলে এবং ঢালাই পর্যবেক্ষণের জন্য অপারেটরের শ্রমের তীব্রতা হ্রাস করে। .
(11.2) নেটওয়ার্কযুক্ত সিস্টেমের সাথে, মেশিনটি ক্লায়েন্টের পাশে ইন্টারনেটের সাথে সংযুক্ত হওয়ার পরে, মেশিন সরবরাহকারী ক্লায়েন্টকে দূরবর্তী ত্রুটি নির্ণয় এবং দূরবর্তী পরামিতি সমন্বয়ে সহায়তা করতে পারে।গ্রাহকদের দ্রুত উৎপাদন পুনরায় শুরু করা সুবিধাজনক।
(11.3) রাস্তার আলোর খুঁটি লোডিং এবং আনলোডিং সিস্টেম: মেশিনের বাম দিকে, একটি স্টোরেজ র্যাক রয়েছে, যা 20-30টি খুঁটি সংরক্ষণ করতে পারে (খুঁটির আকার অনুসারে সংখ্যাটি পরিবর্তিত হয়)।ঢালাই সম্পন্ন হওয়ার পরে, বোতাম টিপুন, এবং রাস্তার আলোর খুঁটিটি স্রাবের জন্য ডিসচার্জ করা হবে স্টোরেজ র্যাকে যা মেশিনের ডানদিকে, এটি 20টি খুঁটি সংরক্ষণ করতে পারে (খুঁটির আকার অনুসারে সংখ্যাটি পরিবর্তিত হয়)।প্রতিটি পোল লোডিং থেকে আনলোডিং পর্যন্ত কোনো ওভারহেড ক্রেনের প্রয়োজন নেই।
আবেদন: স্বয়ংক্রিয় সীম ওয়েল্ডিং পোলের জন্য
এটি এক টুকরা টাইপ বহুভুজ (অষ্টভুজাকার) এবং বৃত্ত টেপার (শঙ্কুযুক্ত) হালকা মেরু জন্য উপযুক্ত।এটি স্বয়ংক্রিয় ওয়েল্ডিং লাইন, গতি সামঞ্জস্যযোগ্য ফ্রিকোয়েন্সি মোটর সহ ট্রলি হালকা মেরুটিকে ছোট প্রান্ত থেকে বড় প্রান্তে ঠেলে দিতে পারে, যান্ত্রিক চেইনের মাধ্যমে হাইড্রোলিক সিলিন্ডার, ওয়ার্ম হুইল ক্ল্যাম্পিং চাকাটিকে মেরুটি বন্ধ করতে এবং একই সময়ে ওয়েল্ডিং করতে ধাক্কা দিতে পারে।
মেশিন নিম্নলিখিত আইটেম অন্তর্ভুক্ত:
|
|
|
|
|
|
|
|
|
|
|
প্রযুক্তিগত বৈশিষ্ট্য | |||
1 | কর্মযোগ্য ব্যাস | 60-500 মিমি | |
2 | কাজের দৈর্ঘ্য | 14000 মিমি | |
3 | ট্রলি দৈর্ঘ্য | 2000 MM | |
4 | হালকা মেরু পুরুত্ব | হালকা মেরু ব্যাস: 60 ~ 500 মিমি | 2.5 ~ 4.5 মিমি |
হালকা মেরু ব্যাস: 200 ~ 500 মিমি | 3~8 মিমি | ||
5 | ক্ল্যাম্পিং ফুট পরিমাণ | 8 ইউনিট, | |
6 | পাম্পের জন্য মোটর পাওয়ার | 4 কিলোওয়াট | |
7 | ডলি ঠেলা জন্য মোটর শক্তি | 4 কিলোওয়াট, এসি গতি পরিবর্তনযোগ্য প্রকার। | |
8 | ঝালাই করার মেশিন | 500A, (নিমজ্জিত আর্ক ওয়েল্ডিং | |
9 | ঢালাই তারের ব্যাস | 1.6~2.0 মিমি | |
10 | কাজের গতি | 1~3মি/মিনিট | |
11 | প্রধান বৈদ্যুতিক উপাদান | স্নাইডার (ফ্রান্স ব্র্যান্ড) | |
12 | প্রধান মোটর ফ্রিকোয়েন্সি ড্রাইভ |
ডেল্টা (তাইওয়ান ব্র্যান্ড) স্নাইডার (ফ্রান্স ব্র্যান্ড) |
|
13 | প্রধান মোটর ব্র্যান্ড | WNM, চীনা বিখ্যাত ব্র্যান্ড | |
14 | ঢালাই শক্তি ব্র্যান্ড | প্যানাসনিক (জাপানি ব্র্যান্ড) | |
15 | প্রধান জলবাহী ভালভ | আনুপাতিক চাপ ভালভ | |
16 | উৎপাদন গতি |
8 ~ 12 টুকরা/ঘন্টা, 6 মিটার দৈর্ঘ্যের সাধারণ রাস্তার আলোর খুঁটির উপর ভিত্তি করে, প্রকৃত ক্রিয়াকলাপ অপারেটরদের লোডিং এবং আনলোডিং দক্ষতা এবং লোডিং এবং আনলোডিং ডিভাইসগুলির নির্বাচনের উপর নির্ভর করে
|
|
17 | অপারেটর নম্বর | 1 জন | |
18 | ওজন | 8000 কেজি (যদি লোডিং এবং আনলোডিং সিস্টেম থাকে, 7500 কেজি) | |
19 |
সামগ্রিক আকার (মিমি)
|
31000x3200x4500 মিমি(LXWXH) |
সিএনসি নিয়ন্ত্রণ স্বয়ংক্রিয় সমন্বয়, সিএনসি নিয়ন্ত্রণ ব্যবস্থা, হালকা মেরু ব্যাস পরিবর্তনের সাথে সাথে, স্বয়ংক্রিয়ভাবে ক্ল্যাম্পিং চাপ সামঞ্জস্য করে, স্বয়ংক্রিয়ভাবে ক্ল্যাম্পিং রোলারের অবস্থান সামঞ্জস্য করে, স্বয়ংক্রিয়ভাবে খাওয়ানোর গতি এবং অবস্থানের সাথে মেলে এবং ওয়েল্ডিং সীমকে সর্বদা বন্ধ অবস্থায় রাখে। মসৃণ ঢালাই নিশ্চিত করুন।
মেশিনের মাথায় ইনস্টল করা ক্যামেরার মাধ্যমে, ওয়েল্ডিং সীমটি প্রধান নিয়ন্ত্রণ প্যানেলের স্ক্রিনে প্রতিফলিত হয়, যা ওয়েল্ডিং সীমের ট্র্যাকিংকে সহজ এবং সহজ করে তোলে এবং ঢালাই পর্যবেক্ষণের জন্য অপারেটরের শ্রমের তীব্রতা হ্রাস করে।

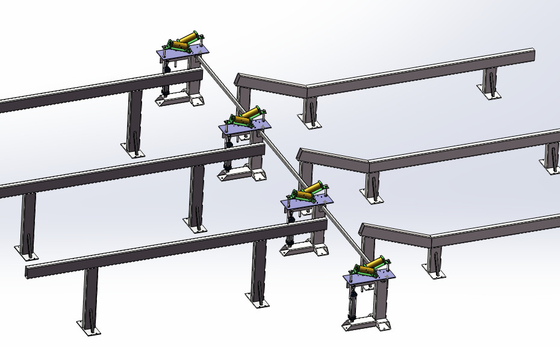

রাস্তার আলোর খুঁটি লোডিং এবং আনলোডিং সিস্টেম: মেশিনের বাম দিকে, একটি স্টোরেজ র্যাক রয়েছে, যা 20টি খুঁটি সংরক্ষণ করতে পারে (খুঁটির আকার অনুসারে সংখ্যাটি পরিবর্তিত হয়)।ঢালাই সম্পন্ন হওয়ার পরে, বোতাম টিপুন, এবং রাস্তার আলোর খুঁটিটি স্রাবের জন্য ডিসচার্জ করা হবে স্টোরেজ র্যাকে যা মেশিনের ডানদিকে, এটি 20টি খুঁটি সংরক্ষণ করতে পারে (খুঁটির আকার অনুসারে সংখ্যাটি পরিবর্তিত হয়)।প্রতিটি পোল লোডিং থেকে আনলোডিং পর্যন্ত কোনো ওভারহেড ক্রেনের প্রয়োজন নেই।
.8 ~ 6 মিমি, সমস্ত মেরু উপযুক্ত হতে পারে।এবং অপারেশন জন্য সহজ.
