সিএনসি 5 জি পল শাট ওয়েল্ডিং মেশিন এইচএম 800/14000 14 মিটার দৈর্ঘ্য বহুভুজ নকশা

সিএনসি পোল শাট- ওয়েল্ডিং মেশিন

মডেল: HM800/14000

রোলার টাইপ

মনোপোল, হাইমাস্ট পোল, 5G কমিউনিকেশন পোল এবং সাধারণ রাস্তার আলোর খুঁটির জন্য বিশেষ ডিজাইন করা হয়েছে

ব্যাস পরিসীমা: 200 ~ 800 মিমি, বেধ: 4 ~ 12 মিমি, দৈর্ঘ্য: 14000 মিমি

বিকল্প ব্যাস পরিসীমা: 60 ~ 800 মিমি, বেধ: 3 ~ 12 মিমি, দৈর্ঘ্য: 14000 মিমি

স্ট্যান্ডার্ড একক চাপ একক তারের নিমজ্জিত আর্ক ওয়েল্ডিং মেশিন

প্রয়োগের সুযোগ: বড় দৈর্ঘ্য মাঝারি আকারের মেরু অনুদৈর্ঘ্য স্বয়ংক্রিয় বন্ধ ঢালাই জন্য উপযুক্ত, যেমন 5G পোল, মনোপোল, হাইমাস্ট পোল এবং সাধারণ রাস্তার আলোর খুঁটি

এই মেশিনটি সাধারণত মাঝারি আকারের বহুভুজ এবং শঙ্কুযুক্ত মেরু ঢালাইয়ের জন্য উপযুক্ত, বিশেষত সেই মেরুটির জন্য উপযুক্ত যার শুধুমাত্র একটি সীম রয়েছে।এটি একটি স্বয়ংক্রিয় ঢালাই লাইন।ট্রলিটি সামঞ্জস্যযোগ্য গতির মোটর দিয়ে সজ্জিত, যা মেরুটিকে সরানোর জন্য টানতে পারে।হাইড্রোলিক সিলিন্ডার চাপ চাকাকে একই সময়ে মেরু এবং ঢালাইকে শক্ত করে তোলে।

মালিকানা বৈশিষ্ট্য:

1.CNC স্বয়ংক্রিয় সমন্বয়, CNC সিস্টেম, মেরু ব্যাসের পরিবর্তনের সাথে, স্বয়ংক্রিয়ভাবে চাপ সামঞ্জস্য করে, স্বয়ংক্রিয়ভাবে চাপের পায়ের অবস্থান সামঞ্জস্য করে, স্বয়ংক্রিয়ভাবে খাওয়ানোর গতি এবং অবস্থানের সাথে মেলে, ওয়েল্ডিং সীমটি সবসময় বন্ধ অবস্থায় রাখুন, মসৃণ নিশ্চিত করতে ঢালাই

2. পূর্ববর্তী প্রক্রিয়া, ঢালাইয়ের পরে, পোল ওয়েল্ডের কোন টর্শন নেই, এবং ওয়েল্ডটিকে কেন্দ্রীভূত করার জন্য মেশিনের পিছনে রডটি প্যাঁচানো এবং পেঁচানোর জন্য কর্মীদের প্রয়োজন নেই।

3. ড্রাইভিং মেরু ফ্রিকোয়েন্সি রূপান্তর দ্বারা নিয়ন্ত্রিত হয়, মাথা এবং পুচ্ছ ঢালাইয়ের স্থায়িত্ব নিশ্চিত করার জন্য বৈদ্যুতিক ব্রেক স্টপ ফাংশন সহ, এই সিস্টেমটি ছোট প্রান্ত থেকে নীচের প্রান্তে সম্পূর্ণ এলাকা এবং ঢালাইয়ের বাইরে প্রায় কোনও বাম দৈর্ঘ্য পর্যন্ত মেরুটিকে ঢালাই করতে পারে।এই ভাবে পরবর্তী প্রক্রিয়ার ম্যানুয়াল কাজ হ্রাস করা হয়.

4. ক্ল্যাম্পিং রোলারের সংখ্যা 3 সেট, সুবিধা হল মেরু পৃষ্ঠে বেলন চাপ কমানো এবং পৃষ্ঠের উপর আঁচড় কমানো।এটি অষ্টভুজাকার মেরু, বহুভুজ মেরু এবং শঙ্কুযুক্ত মেরু উৎপাদনের জন্য উপযুক্ত।এটি সমান ব্যাস বা শঙ্কুযুক্ত হতে পারে।

5. মোটর চালিত দ্রুত ফেরত ফিরে ফাংশন সঙ্গে pushing টাইপ ট্রলি, ম্যানুয়ালি পিছনে ধাক্কা কোন অপারেটর প্রয়োজন এবং এটি অপারেটরদের শ্রম তীব্রতা হ্রাস.

6. বায়ুসংক্রান্ত ক্ল্যাম্পিং ডিভাইসের সাথে পিছনের পুশ ট্রলি, ম্যানুয়াল ক্ল্যাম্পিংয়ের তুলনায় এটি সহজ এবং দ্রুত।

7.নিমজ্জিত চাপ ঢালাই ফাংশন

8. আনলোডিং সাইড হল বেলন টাইপ, যা লোড এবং আনলোড করার জন্য সুবিধাজনক, এবং আপস্ট্রিম এবং ডাউনস্ট্রিম উপকরণের স্বয়ংক্রিয়তা উপলব্ধি করার জন্য উপযোগী।অপারেটরকে দূর-দূরত্বের আন্দোলন এড়াতে লোডিং এবং আনলোডিং একই দিকে হতে পারে।অপারেটরকে শুধুমাত্র হোস্ট মেশিনের অবস্থানে কাজ করতে হবে, যা শ্রমের তীব্রতাকে ব্যাপকভাবে হ্রাস করে।

9. মেরু পিছনে গাইডিং ডিভাইসের সাথে, এটি অভিযোজিতভাবে সামঞ্জস্য করা যেতে পারে।ব্যবহারিক অপারেশনে, ওয়েল্ডিং সিমের অবস্থান খুব কমই সামঞ্জস্য করা হয়, যা অপারেটরদের শ্রমের তীব্রতা হ্রাস করে।

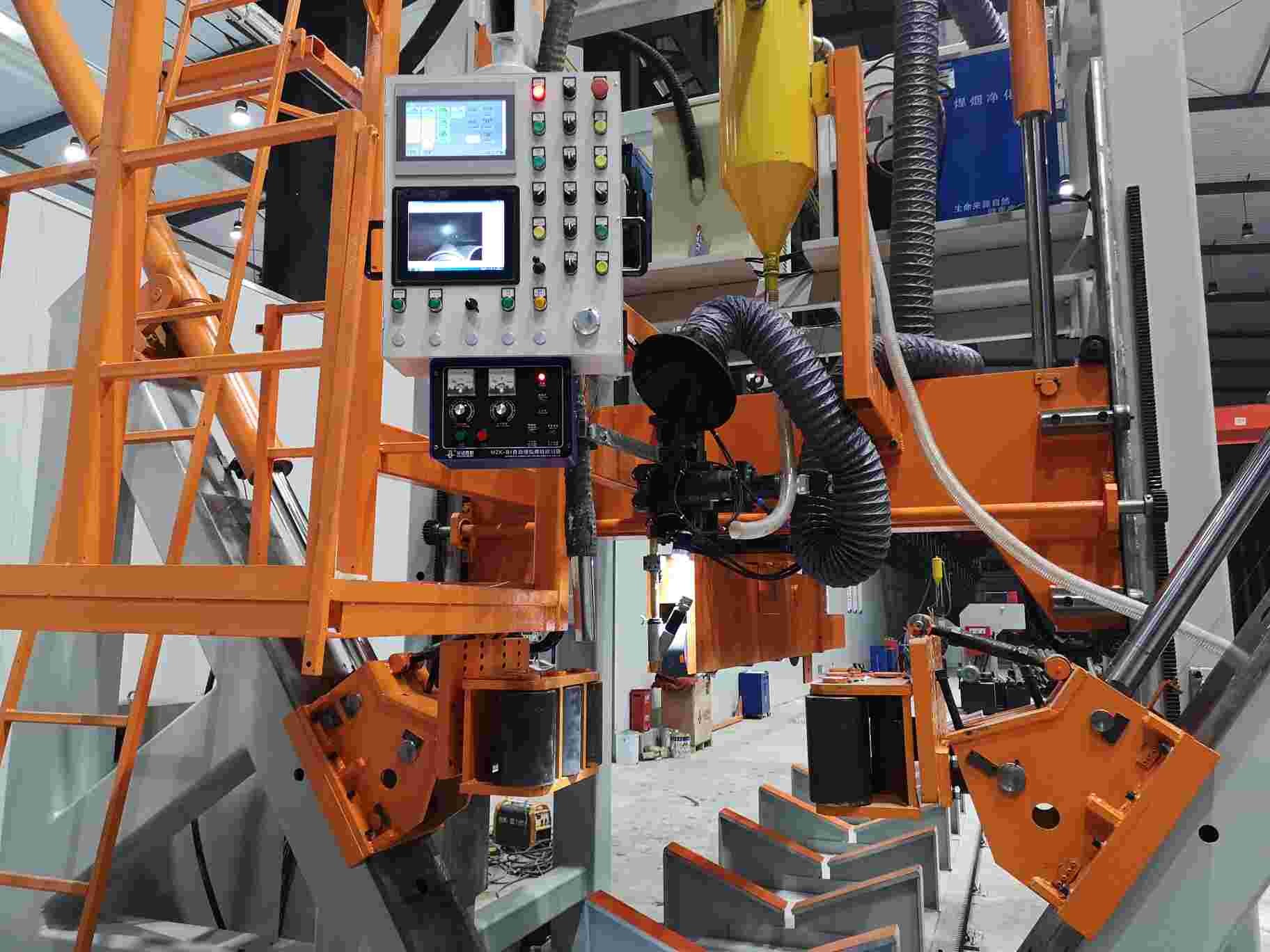

10. মেশিনের মাথায় ইনস্টল করা ক্যামেরার মাধ্যমে, ওয়েল্ডিং সীমটি প্রধান নিয়ন্ত্রণ প্যানেলের স্ক্রিনে প্রতিফলিত হয়, যা ওয়েল্ডিং সীমের ট্র্যাকিংকে সহজ এবং সহজ করে তোলে এবং ওয়েল্ডিং পর্যবেক্ষণের জন্য অপারেটরের শ্রমের তীব্রতা হ্রাস করে।

11. স্ব-উন্নত তেলের চাপ এবং CNC সিস্টেম, ঢালাই মেরু বৃত্তাকার এবং বিকৃতি ছোট করে তোলে।

12. অপারেটর: 1 জন।

13. আনলোডিং রোলার র্যাক, 5 সেট (12,14 মি পোলের জন্য উপযুক্ত)

14. ক্রেতার কর্মশালার বিন্যাস অনুসারে, বিভিন্ন কাজের দিকনির্দেশ সহ মেশিনগুলি সরবরাহ করা যেতে পারে

15. গ্রাহকদের বিশেষ প্রয়োজনীয়তার জন্য, সারা বিশ্ব জুড়ে বিভিন্ন খুঁটি পূরণের জন্য মেশিনটি বিশেষভাবে ডিজাইন এবং তৈরি করা যেতে পারে

16. বিকল্প: কুলিং কপার ব্লক সিস্টেম, (এই ডিভাইসটি আলোর খুঁটির ভিতরে রয়েছে যাতে ঢালাইয়ের অনুপ্রবেশের হার বাড়ানো যায়) শঙ্কু এবং অষ্টভুজাকার খুঁটির জন্য 2 সেট কপার ব্লক স্যুট সহ

17. বিকল্প: সাধারণ রাস্তার আলোর খুঁটির জন্য উপযুক্ত ক্ল্যাম্পিং রোলার, ব্যাস পরিসীমা প্রশস্ত করা হয়েছে: 60~800mm

মেশিনটি নিম্নলিখিত অংশ নিয়ে গঠিত:

1. ট্রলি চলন্ত জন্য দীর্ঘ worktable
2. প্রধান গ্যান্ট্রি ফ্রেম
3. ট্রলি ড্রাইভ সিস্টেম
4. আনলোডিং রোলার র্যাক, 5 সেট (12,14 মি পোলের জন্য উপযুক্ত)
5. ক্ল্যাম্পিং রোলার সহ, মাঝারি আকারের খুঁটির জন্য উপযুক্ত)
6. নিমজ্জিত আর্ক ওয়েল্ডিং সিস্টেম, তারের খাওয়ানোর ব্যবস্থা সহ
7. ফ্লাক্স রিকভারি সিস্টেম
8. জলবাহী সিস্টেম
9. নিয়ন্ত্রণ ব্যবস্থা
10. ক্ল্যাম্পিং রোলার, গ্রাহকের মেরু প্রয়োজনীয়তা অনুসারে।

মনোপোল হাই মাস্ট, 5G পোল মোল্ডের জন্য উপযুক্ত 1 সেট সহ।

ঐচ্ছিক: সাধারণ রাস্তার আলোর খুঁটির জন্য উপযুক্ত 1 সেট, ন্যূনতম ব্যাস 60 মিমি (গোলাকার খুঁটি এবং শঙ্কুযুক্ত খুঁটি)

ঐচ্ছিক: সাধারণ রাস্তার আলোর খুঁটির জন্য উপযুক্ত 1 সেট, ন্যূনতম ব্যাস 60 মিমি (অষ্টভুজাকার মেরু)

ঐচ্ছিক: সাধারণ রাস্তার আলোর খুঁটির জন্য উপযুক্ত রিয়ার ক্ল্যাম্পিং ডিভাইসের একটি সেট।(একটি ছোট টুল অন্তর্ভুক্ত, খুব ছোট দৈর্ঘ্যের খুঁটির জন্য উপযুক্ত, যেমন 1~2 মিটার লম্বা হাত)

11. বিকল্প: কুলিং কপার ব্লক সিস্টেম, (এই ডিভাইসটি ঢালাইয়ের অনুপ্রবেশের হার বাড়ানোর জন্য আলোর খুঁটির ভিতরে রয়েছে) শঙ্কু এবং অষ্টভুজাকার খুঁটির জন্য 2 সেট কপার ব্লক স্যুট সহ
