হাই স্পীড শীট ধাতু CNC ফাইবার লেসার কাটিয়া মেশিন / সরঞ্জাম

হাই স্পীড শীট ধাতু CNC ফাইবার লেসার কাটিয়া মেশিন / সরঞ্জাম

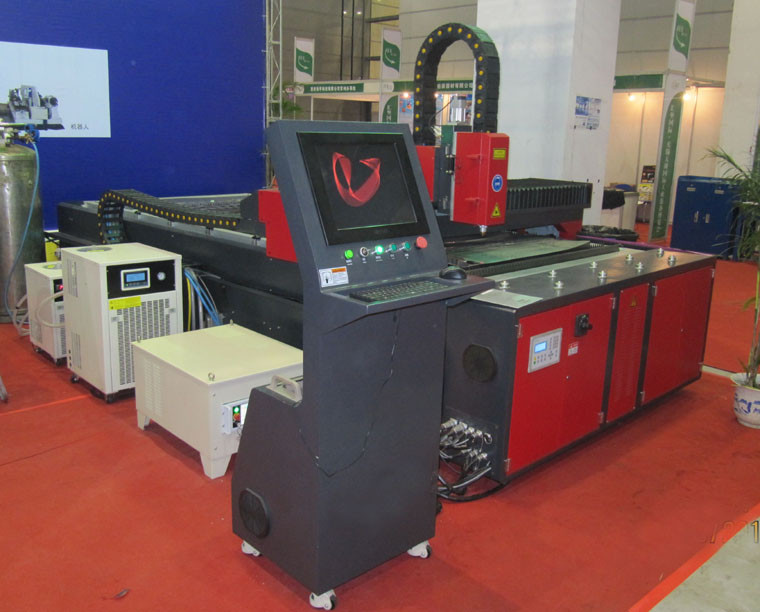

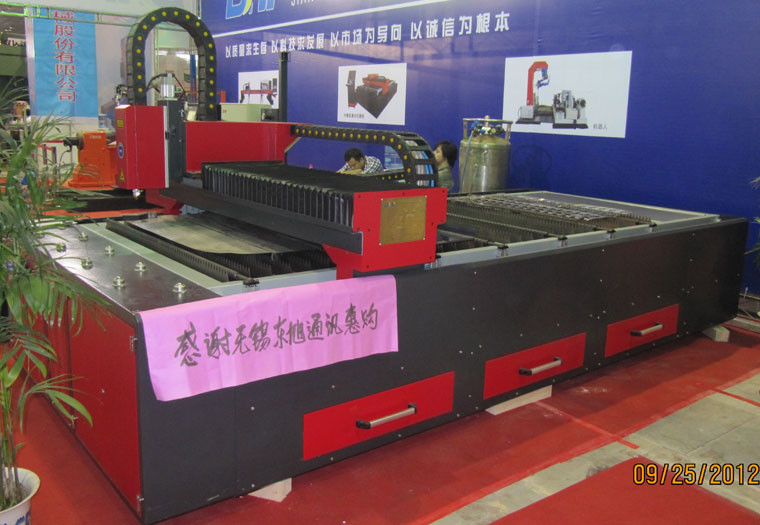

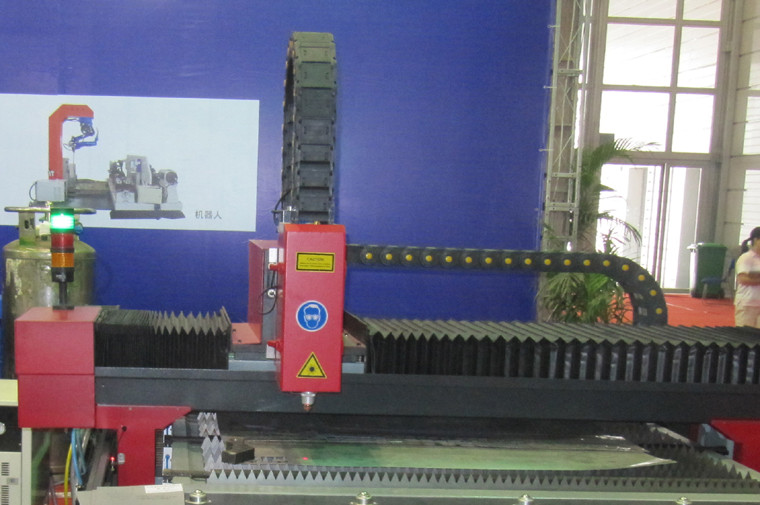

হাই স্পীড শীট ধাতু CNC ফাইবার লেসার কাটিয়া মেশিন / সরঞ্জাম হাই স্পীড শীট ধাতু CNC ফাইবার লেসার কাটিয়া মেশিন / সরঞ্জাম হাই স্পীড শীট ধাতু CNC ফাইবার লেসার কাটিয়া মেশিন / সরঞ্জাম হাই স্পীড শীট ধাতু CNC ফাইবার লেসার কাটিয়া মেশিন / সরঞ্জাম

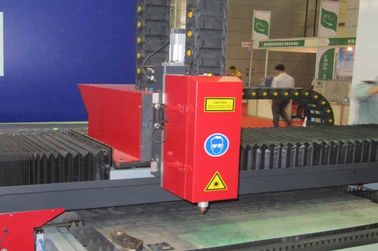

বড় ইমেজ :  হাই স্পীড শীট ধাতু CNC ফাইবার লেসার কাটিয়া মেশিন / সরঞ্জাম

পণ্যের বিবরণ:
উৎপত্তি স্থল: Wuxi, চীন
পরিচিতিমুলক নাম: CMC
সাক্ষ্যদান: ISO9001
মডেল নম্বার: এফএল-3015
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: According detail requirement
প্যাকেজিং বিবরণ: ধারক গ্রেপ্তার জন্য উপযুক্ত
ডেলিভারি সময়: প্রয়োজনীয়তা অনুযায়ী
পরিশোধের শর্ত: ডাউন পেমেন্ট 30% T / T, 70% T / টি গ্রেপ্তার আগে
যোগানের ক্ষমতা: প্রয়োজনীয়তা অনুযায়ী

হাই স্পীড শীট ধাতু CNC ফাইবার লেসার কাটিয়া মেশিন / সরঞ্জাম

বিবরণ
লক্ষণীয় করা:

সিএনসি ফাইবার লেজার কাটিয়া মেশিন

1. প্রধান গঠন স্পেসিফিকেশন

500W-FL-3015 ফাইবার লেজার কাটিয়া মেশিন ফাইবার লেজার শক্তি souce, মেশিন শরীরের, নিয়ন্ত্রণ বক্স, বায়ু পরিশোধন সিস্টেম এবং সিএনসি নিয়ন্ত্রণ সিস্টেম গঠিত হয়।

প্রযুক্তিগত বৈশিষ্ট্য

অপটিক্যাল পরামিতি একক 500W
চলমান মোড হিসাবে The CW, QCW
কেন্দ্র রেডিয়েশন তরঙ্গদৈর্ঘ্য NM 1070-1080
স্ট্যান্ডার্ড আউটপুট শক্তি ওয়াট 500
বিম মানের মিমি * Mrad 4
গতি সামঞ্জস্য ২ kHz 5
ট্রান্সমিশন ফাইবার ব্যাস মাইক্রোমিটার ≥50
আউটপুট শক্তি স্থায়িত্ব (দীর্ঘ মেয়াদী) % ± 2
ক্ষমতা ছুটি 400-460
শক্তি খরচ কিলোওয়াট 2

সিস্টেম কাঠামো

ক্রমিক নং. নাম

পরিমাণ

(টুকরা)

মন্তব্য
1 ফাইবার লেজার 1 মূল আমদানি করা
2

অপটিক্যাল সিস্টেম

গতি সম্প্রসারণ লেন্স

বর্ণালীবীক্ষণ

ফোকাসিং লেন্স

1 জার্মান প্রযুক্তি গ্রহণ এবং বিশেষ ডিজাইন। অপটিক্যাল লেন্স সরাসরি facular মানের প্রভাবিত, স্তর এবং চক্রের উন্নত পার্শ্ব কাটা, গতি এবং বেধ কাটা মানের প্রভাব।
3 প্যানাসনিক সার্ডো মোটর 1

প্যানাসনিক সার্ডো মোটর এবং প্যানাসনিক ড্রাইভার।

তাইওয়ান থেকে আমদানি স্ক্রু এবং পাগল

4 কন্ট্রোলিং সিস্টেম 1 পিসি
5 লেসার ইঙ্গিত সিস্টেম 1 অর্ধপরিবাহক (লাল আলো)

প্রধান বৈশিষ্ট্য ভাল বৈশিষ্ট্য থেকে নেতৃত্ব: লেজার জেনারেটর এবং অপটিক্যাল লেন্স। আমরা Schneider বৈদ্যুতিক উপাদানগুলি ব্যবহার করি

সিএনসি অপারেশন টেবিল এটি ইস্পাত গঠন ঢালাই, চাপ ব্যর্থতা প্রক্রিয়াজাতকরণ, ভারী দায়িত্ব র্যাক গঠন, আমদানি করা ঘূর্ণায়মান স্ক্রু TBI, লাইনের রেল HIWIN, এবং প্যানাসনিক servo মোটর গ্রহণ। এটি discharging সহকারী সরঞ্জাম আছে, শক্তভাবে টিপে এবং blanking।

প্রধান প্রযুক্তিগত পরামিতি

সবিস্তার বিবরণী স্থিতিমাপ
লেজারের দৈর্ঘ্য 1064nm
সর্বোচ্চ। লেজার শক্তি 1000W
পজিশনিং লাল আলো সংকেত
কার্যকর প্রক্রিয়াকরণ এলাকা 1500mm * 3000mm
X / Y অক্ষ পুনরাবৃত্তি পজিশনিং স্পষ্টতা ± 0.03mm
সর্বোচ্চ। কার্বন ইস্পাত এর কাটিয়া বেধ 8 মিমি
সর্বোচ্চ। কার্বন ইস্পাত এর কাটিয়া গতি

0.8 মিমি বেধ স্টেইনলেস স্টীল, 12-14m / মিনিট,

1.0 মিমি বেধ স্টেইনলেস স্টীল, 10-12 মি / মিনিট

সাপোর্ট নথি DXF ইত্যাদি। (অটো CAD সফ্টওয়্যার সমর্থন, CorelDraw সফ্টওয়্যার)
মোট ক্ষমতা খাওয়া ≤ ২0 কেজি
পাওয়ার সাপ্লাই

3 টি স্তর 4 টি তারের এসি

380V, 50Hz / 60Hz / 60A

পরামিতি কাটা

বেধ (মিমি) উপাদান সর্বোচ্চ কাটিয়া গতি (মি / মিনিট) সহকারী গ্যাস
1 মাইক্রোসফট 8 অক্সিজেন
2 4.5
3 3
4 2
5 1.5
6 0.8
1 এস এস 6 নাইট্রোজেন
2 3
3 1.5
1 অ্যালুমিনিয়াম খাদ 3
2 1.5

প্রযুক্তিগত পরামিতি

মডেল এফএল-3015
লেজার তরঙ্গদৈর্ঘ্য 1070nm
সর্বোচ্চ লেজার শক্তি 500W (হিসাবে The CW)
কর্মক্ষেত্র 3000mmX1500mm
এক্স অক্ষ স্ট্রোক 3000m
Y অক্ষ স্ট্রোক 1500m
এক্স, ইউ অক্ষ পজিশনিং সঠিকতা ± 0.05 মিমি
এক্স, Y, Z অক্ষ পুনরাবৃত্তি পজিশনিং সঠিকতা ± 0.03mm
এক্স, Y একক অক্ষ সর্বোচ্চ নাচ গতি গতি 20min
এক্স / ইউ অক্ষ সর্বোচ্চ ইন্টারঅ্যাকশন গতি 40min
এক্স / Y সর্বোচ্চ অক্ষীয় ত্বরণ 1.0G
সিএনসি সিস্টেম লেজার কাট
সর্বোচ্চ লোড হচ্ছে ওজন 500kg
ফেজ 3
রেট ভোল্টেজ 380V
ফ্রিকোয়েন্সি 50Hz
প্রধান শক্তি সুরক্ষা স্তর IP54
পুরো ওজন 2250KG

চলছে স্থিতিমাপ
লেজারের দৈর্ঘ্য 1064nm
সর্বোচ্চ। লেজার শক্তি 1000W
পজিশনিং লাল আলো সংকেত
কার্যকর প্রক্রিয়াকরণ এলাকা 1500mm * 3000mm
X / Y অক্ষ পুনরাবৃত্তি পজিশনিং স্পষ্টতা ± 0.03mm
সর্বোচ্চ। কার্বন ইস্পাত এর কাটিয়া বেধ 8 মিমি
সর্বোচ্চ। কার্বন ইস্পাত এর কাটিয়া গতি

0.8 মিমি বেধ স্টেইনলেস স্টীল, 12-14m / মিনিট,

1.0 মিমি বেধ স্টেইনলেস স্টীল, 10-12 মি / মিনিট

সাপোর্ট নথি DXF ইত্যাদি। (অটো CAD সফ্টওয়্যার সমর্থন, CorelDraw সফ্টওয়্যার)
মোট ক্ষমতা খাওয়া ≤ ২0 কেজি
পাওয়ার সাপ্লাই

3 টি স্তর 4 টি তারের এসি

380V, 50Hz / 60Hz / 60A

  1. মৌলিক ভূমিকা

FL-3015 ফাইবার লেসার কাটন মেশিন জার্মানিতে IPG লেজার গ্রুপ থেকে আমদানি করা মূল ফাইবার লেজারের সঙ্গে, তাত্ক্ষণিক গলেটিং এবং বাষ্পীভবন কারণ বস্তুর উপর নিবদ্ধ শক্তিশালী লেজার দ্বারা অর্জন করা হয়। স্বয়ংক্রিয় কাটিয়া ডিজিটালাইজড মেকানিক সিস্টেম দ্বারা নিয়ন্ত্রিত হয়। এই মেশিনটি লেজার, ডিজিটাল, এবং সুনির্দিষ্ট মেকানিক্সের প্রযুক্তিকে ঘনীভূত করেছে।

2.1। স্প্লিট টাইপ ডিজাইন এবং স্বাধীন অপারেশন টেবিল। এটি শর্ত অনুযায়ী সরানো যেতে পারে। আরামদায়ক এবং সহজ অপারেশন।

2.2। আমদানি servo মোটর কাজ টেবিল, ভ্রমণ এলাকা 1500mm * 3000mm

2.3। লেজারের মাথাটি Z অক্ষ দ্বারা ভ্রমণ করা যায়, 0-100 মিমি ভ্রমণ এলাকা

3. প্রধান বৈশিষ্ট্য

3.1। এটা ব্যাপকভাবে যেমন প্লেট কাটা ব্যবহৃত হতে পারে: স্টেইনলেস স্টীল, কার্বন ইস্পাত, অ্যালুমিনিয়াম, ইত্যাদি

3.2। দৃঢ় কাটিয়া ক্ষমতা: 500W টাইপ স্টেইনলেস 8mm আপ কাটা করতে পারেন।

3.3। কম কাটিয়া খরচ: এটি বাতাসে কাটাতে পারে, এবং তার খরচ হল ইউএসডি 0.5 - 1. সঠিক খরচ প্রতি ঘন্টায় বিদ্যুতের 3-6 ডিগ্রী, লেন্স সুরক্ষা 0.08 - 0.16 প্রতি ঘন্টায় এবং অন্য কোনও খরচ নয়। আপনি যদি O2 বা N2 ব্যবহার করেন, তাহলে খরচ ২.4 ডলারে বাড়ানো উচিত - 4.8। (হিসাবে আকৃতি এবং বেধ বিভিন্ন, গ্যাস খরচ ভিন্ন হবে।)

3.4। দ্রুত কাটিয়া গতি, উচ্চ দক্ষতা, নিরাপদ অপারেশন, এবং স্থিতিশীল কর্মক্ষমতা।

3.5। ভাল মানের, ছোট বিকৃতি মসৃণ এবং সূক্ষ্ম চেহারা বাইরে।

3.6। সুনির্দিষ্ট কাটিয়া গ্যারান্টি জন্য চালিত মোটর এবং সজ্জিত সিস্টেম আমদানী। উচ্চ কাটিয়া স্পষ্টতা

3.7। ডেডিকেটেড সফটওয়্যারটি গ্রাফিক বা টেক্সটকে অবিলম্বে ডিজাইন বা প্রক্রিয়াভুক্ত করতে সক্ষম করে। নমনীয় এবং সহজ অপারেশন।

4. ফলিত উপাদান

স্টেইনলেস স্টীল, কার্বন ইস্পাত, মিশ্র ইস্পাত, বসন্ত ইস্পাত, অ্যালুমিনিয়াম, তামা, টাইটানিয়াম, প্রভৃতি প্লেট বা নল কাটা প্রযোজ্য। এটা হার্ড বিরল মিশ্র ইস্পাত ধরণের ধরণের উপর চমৎকার প্রক্রিয়াজাতকরণ প্রভাব আছে।

5. অ্যাপ্লিকেশন ক্ষেত্র

শীট মেটাল প্রক্রিয়াকরণ, ধাতু গুদাম, রান্নাঘরের যন্ত্রপাতি, উচ্চ ধ্রুবক যন্ত্র, বৈদ্যুতিক নিয়ন্ত্রণ বক্স, অটো যন্ত্রাংশ, চশমা, পোষ্টার, কারুশিল্প, আলো এবং সুনির্দিষ্ট অংশগুলিতে ব্যাপকভাবে ব্যবহৃত।

6. যন্ত্রপাতি উপাদান

পদ নাম সবিস্তার বিবরণী Qty এ
1 এফএল-3015 3000mm * 1500mm 1 সেট
2 ফাইবার লেজার 500W 1
3 সিএনসি সিস্টেম লেজার কাট 1
4 লেসার কাটিয়া মাথা ইউএসএ লাসমার্ক 1
5 জল কুলার 1 সেট

7. প্রযুক্তিগত নথি সরবরাহ

পদ প্রযুক্তিগত নথি একক পরিমাণ
1 অপারেশন নির্দেশাবলী সেট 1
2 নির্দেশাবলী ব্যবহার করে সফ্টওয়্যার সেট 1
3 বিশেষ লেজার কাটিয়া সফটওয়্যার সেট 1
4 পণ্য সার্টিফিকেশন সেট 1
5 মেশিন প্যাকিং তালিকা টুকরা 1
