ISO9001 350H বিম হাইওয়ে বাধা রোল বিরচন মেশিন

ISO9001 350H মরীচি হাইওয়ে ব্যারিয়ার রোল বিরচন মেশিন

আই.প্রডাক্ট বর্ণনা

II. বেসিক মেশিন পরামিতি

1. যান্ত্রিক বৈশিষ্ট্য এবং কাঁচামাল বিশেষ উল্লেখ

উপাদান: Q345B জালিত শীট

বেধ: 2.5~3.0 মিমি

প্রস্থ: 450-476 মিমি

ওজন: 65 কেজি

পণ্য বিশেষ উল্লেখ

পণ্য: পণ্য অঙ্কন দ্বারা

পণ্যের প্রস্থ: 310 মিমি ± 5 মিমি

পণ্যের উচ্চতা: 81 মিমি ± 5 মিমি

প্রোডাক্ট বিশেষ উল্লেখ

গঠন পদ্ধতি: কোল্ড রোল গঠন ing

উত্পাদন গতি: 10m / মিনিট

খাওয়ানোর দিকনির্দেশ: বাম ফিড

প্রধান ভোল্টেজ: 380V, 50Hz

ইউনিট মোট শক্তি: প্রায় 20.7KW

ড্রাইফ শ্যাফ্ট বিয়ারিং: 6026

টার্বো লিফট: SWL10-3 / 23-FU3

প্রধান ড্রাইভ মোটর: YVP180M-4-15

রিডুসার: জেডকিউ 500-48.57

ওয়ালবোর্ড উপাদান: A3

খাদ উপাদান: 40

ছাঁচ উপাদান: Gcr15

তৃতীয়, সরঞ্জাম কাঠামোর ওভারভিউ

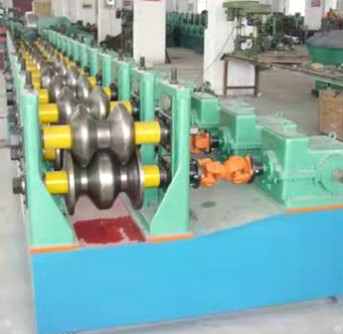

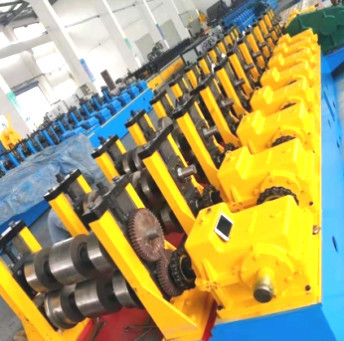

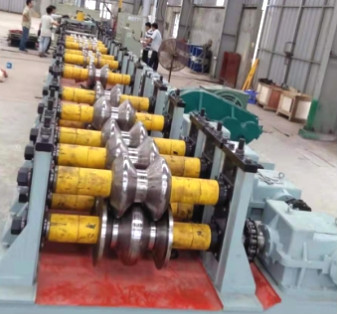

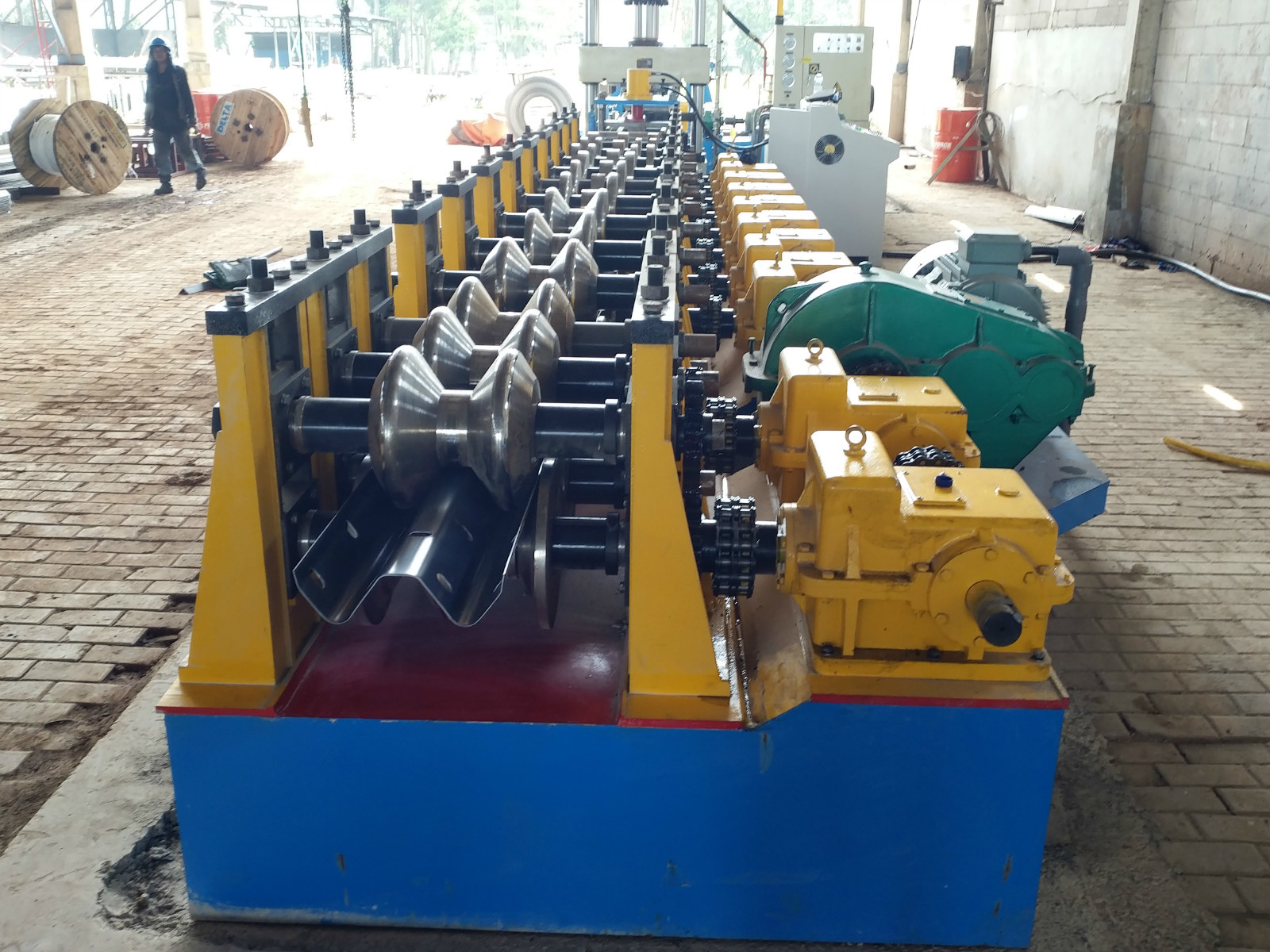

সরঞ্জাম ফ্রেম A3 স্টিল প্লেট দ্বারা প্রক্রিয়াজাত হয়, বার্ধক্যজনিত চিকিত্সা পরে, 3-রোলার কাঠামো, 1 উচ্চ এবং 2 নিম্ন, নিম্ন রোলার একটি নির্দিষ্ট কাঠামো গ্রহণ করে, উপরের বেলন স্লাইডার আন্দোলনের সামঞ্জস্যতা গ্রহণ করে, এবং টারবাইন বক্স ড্রাইভের 3 সেট চালিত হয় উপরের এবং নীচের অংশটি সামঞ্জস্য করার জন্য মোটর দ্বারা টারবাইন বক্সটি একটি সংযোগকারী রডের মাধ্যমে 3 সেট বাক্সের সিঙ্ক্রোনাইজেশন নিশ্চিত করার জন্য সংযুক্ত করা হয় এবং পুরো মেশিনের সমান্তরালতা নিশ্চিত করতে 3 টি স্বতন্ত্র প্রাচীর প্লেটগুলি একটি খাদ দ্বারা সংযুক্ত করা হয়।বেলন খাদের ব্যাস 110 মিমি।বাম এবং ডানদিকে দুটি ছাঁচ আছে, একটি অভ্যন্তরীণ চাপের জন্য এবং একটি বাইরের চাপের জন্য এবং একটি সেট 15KW প্রধান মোটর।এটি একটি জেডকিউ 500 রিডুসার দ্বারা চালিত, যা গিয়ারগুলির মাধ্যমে বাম এবং ডান নীচের শাফটগুলি চালিত করে। গিয়ার মডিউলটি 10 ​​মি, প্রতিটি বাম এবং ডানদিকের জন্য একটি। পণ্যটি অপারেশন কনসোলের মাধ্যমে প্রক্রিয়া করা হয়।

চতুর্থসরঞ্জাম কনফিগারেশন চেকলিস্ট

ভি.একোয়মেন্ট স্ট্রাকচার ডায়াগ্রাম:
