হাইমাস্ট পোল, মনোপোল, 5জি যোগাযোগের খুঁটির জন্য HM1200/12000 শাট ওয়েল্ডিং মেশিন

হাইমাস্ট পোল, মনোপোল, 5জি যোগাযোগের খুঁটির জন্য HM1200/12000 শাট ওয়েল্ডিং মেশিন
হাইমাস্ট পোল, মনোপোল, 5জি যোগাযোগের খুঁটির জন্য HM1200/12000 শাট ওয়েল্ডিং মেশিন হাইমাস্ট পোল, মনোপোল, 5জি যোগাযোগের খুঁটির জন্য HM1200/12000 শাট ওয়েল্ডিং মেশিন হাইমাস্ট পোল, মনোপোল, 5জি যোগাযোগের খুঁটির জন্য HM1200/12000 শাট ওয়েল্ডিং মেশিন

বড় ইমেজ :  হাইমাস্ট পোল, মনোপোল, 5জি যোগাযোগের খুঁটির জন্য HM1200/12000 শাট ওয়েল্ডিং মেশিন

পণ্যের বিবরণ:
উৎপত্তি স্থল: উক্সি, চীন
পরিচিতিমুলক নাম: CMC
মডেল নম্বার: 1200/12000
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 বিন্যাস করুন
মূল্য: as per negotiation, USD,EURO,RMB are acceptable
প্যাকেজিং বিবরণ: disassembly, নগ্ন, ধারক শিপিং জন্য উপযুক্ত
ডেলিভারি সময়: 60~90 দিন
পরিশোধের শর্ত: টি/টি, এল/সি
যোগানের ক্ষমতা: মেশিনের পরিমাণ অনুযায়ী

হাইমাস্ট পোল, মনোপোল, 5জি যোগাযোগের খুঁটির জন্য HM1200/12000 শাট ওয়েল্ডিং মেশিন

বিবরণ

সিএনসি পোল শাট- ওয়েল্ডিং মেশিন,

মডেল: HM1200/12000



হাইমাস্ট পোল, মনোপোল, 5G কমিউনিকেশন পোলের জন্য ডিজাইন করা হয়েছে



ব্যাস পরিসীমা: 300 ~ 1200 মিমি, বেধ: 5 ~ 14 মিমি, দৈর্ঘ্য: 12000 মিমি

স্ট্যান্ডার্ড একক চাপ একক তারের নিমজ্জিত আর্ক ওয়েল্ডিং মেশিন

ঐচ্ছিক: ডাবল আর্ক ডাবল তারের ঢালাই মেশিন (বড় বেধের জন্য)

প্রয়োগের সুযোগ: বড় দৈর্ঘ্যের মাঝারি আকারের মেরু অনুদৈর্ঘ্য স্বয়ংক্রিয় ক্লোজিং ওয়েল্ডিংয়ের জন্য উপযুক্ত, যেমন 5G পোল, মনোপোল, হাইমাস্ট পোল

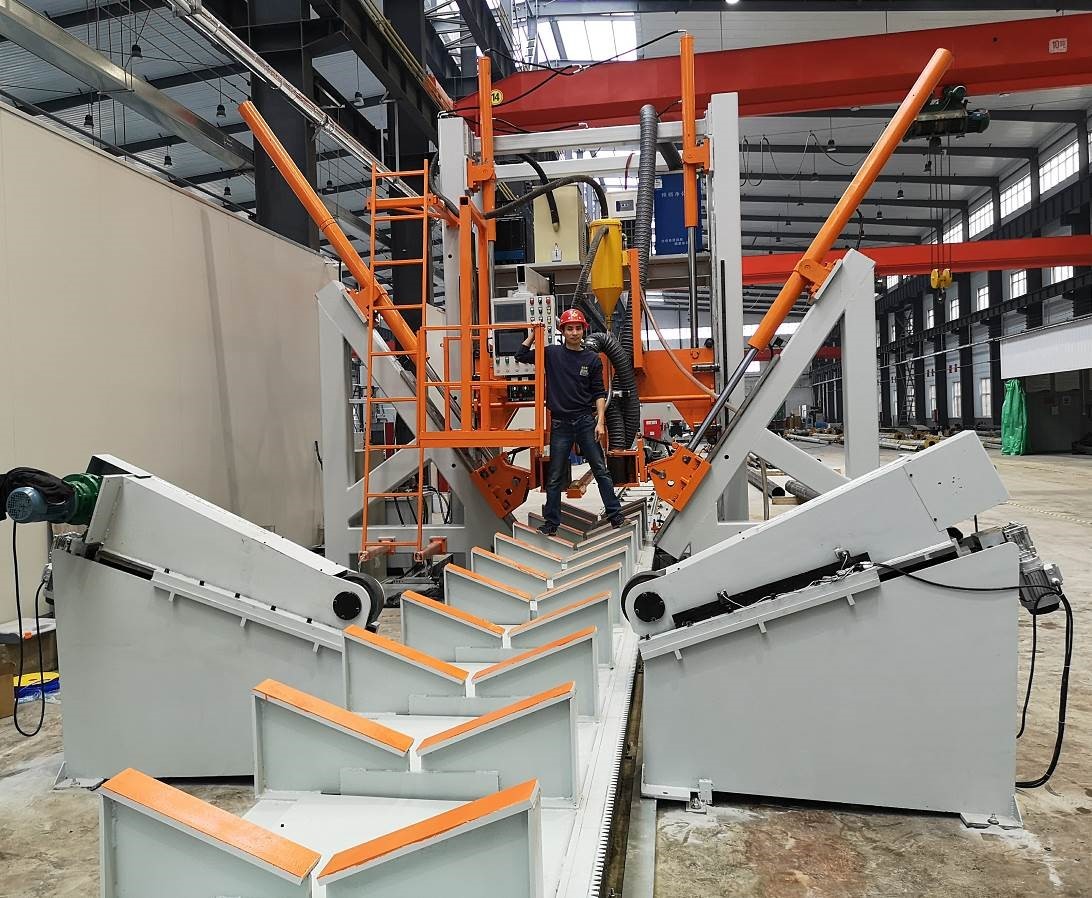

সিএনসি পোল শাট-ওয়েল্ডিং মেশিন, এটি একটি শেল বা দুটি শেল টাইপ বহুভুজ এবং বৃত্ত টেপার পোল (কোনিকাল পোল) এর জন্য উপযুক্ত।এটি স্বয়ংক্রিয় ওয়েল্ডিং লাইন, গ্যান্ট্রি টাইপ কাঠামো স্থির করা হয়েছে এবং ওয়েল্ডিং সিস্টেমের সাথে, V- আকৃতির সম্পূর্ণ মেরু দৈর্ঘ্যের ডলি (ওয়ার্কটেবল) গতির সামঞ্জস্যযোগ্য গতির জন্য সার্ভো মোটর সহ, হাইড্রোলিক সিলিন্ডার ক্ল্যাম্পিং চাকাটিকে ধাক্কা দিয়ে মেরুটি বন্ধ করে ওয়েল্ডিং করে একই সময়.

দুটি সীম পোলের জন্য, প্রথম সীম ওয়েল্ডিং শেষ হলে, নীচের রোলারটি উঠবে এবং দ্বিতীয় সীম ঢালাই শুরু করতে মেরুটিকে অন্য সীমের অবস্থানে ঘোরাতে হবে।





মালিকানা বৈশিষ্ট্য:

  1. সিএনসি স্বয়ংক্রিয় সমন্বয়, সিএনসি সিস্টেম, মেরু ব্যাসের পরিবর্তনের সাথে, স্বয়ংক্রিয়ভাবে চাপ সামঞ্জস্য করে, স্বয়ংক্রিয়ভাবে প্রেসার পায়ের অবস্থান সামঞ্জস্য করে, স্বয়ংক্রিয়ভাবে খাওয়ানোর গতি এবং অবস্থানের সাথে মেলে, মসৃণ ঢালাই নিশ্চিত করতে ওয়েল্ডিং সীমকে সর্বদা বন্ধ অবস্থায় রাখুন।
  1. বিশেষ CNC কন্ট্রোল সিস্টেম পায়ের বাম এবং ডান দিকের সিঙ্ক্রোনাইজেশন কর্মক্ষমতা খুব ভাল করে তোলে
  2. পূর্ববর্তী প্রক্রিয়ার যোগ্যতার ভিত্তিতে, ঢালাইয়ের পরে, পোল ওয়েল্ডের কোনও টর্শন থাকে না এবং ওয়েল্ডটিকে কেন্দ্রীভূত করার জন্য মেশিনের পিছনে রডটি প্যাঁচানো এবং পাকানোর জন্য কোনও কর্মীদের প্রয়োজন নেই।
  3. .মেরুটি ভি-আকৃতির ওয়ার্কটেবলের উপর রয়েছে এবং মাথা এবং লেজ ঢালাইয়ের স্থায়িত্ব নিশ্চিত করতে এর গতি সার্ভো নিয়ন্ত্রিত।মাথা থেকে লেজ পর্যন্ত ঢালাই করা লেজের দৈর্ঘ্য অনেকাংশে কমিয়ে দেয় যা ঢালাই করা হয় না।
  4. ক্ল্যাম্পিং রোলারের সংখ্যা 3 সেট, সুবিধা হল মেরু পৃষ্ঠে রোলারের চাপ কমানো এবং পৃষ্ঠের স্ক্র্যাচ কমানো।এটি অষ্টভুজাকার মেরু, বহুভুজ মেরু এবং শঙ্কুযুক্ত মেরু উৎপাদনের জন্য উপযুক্ত।এটি সমান ব্যাস বা শঙ্কুযুক্ত হতে পারে।
  5. V- আকৃতির ওয়ার্কটেবল (ডলি) মোটর চালিত দ্রুত ফেরত ফেরত ফাংশন সহ, এবং এটি অপারেটরদের শ্রম তীব্রতা হ্রাস করে।
  6. নিমজ্জিত চাপ ঢালাই ফাংশন
  7. মেরু ব্যাক গাইডিং ডিভাইসের সাথে, এটি অভিযোজিতভাবে সামঞ্জস্য করা যেতে পারে।ব্যবহারিক অপারেশনে, ওয়েল্ডিং সিমের অবস্থান খুব কমই সামঞ্জস্য করা হয়, যা অপারেটরদের শ্রমের তীব্রতা হ্রাস করে।
  8. মেশিনের মাথায় ইনস্টল করা ক্যামেরার মাধ্যমে, ওয়েল্ডিং সীম প্রধান কন্ট্রোল প্যানেলের স্ক্রিনে প্রতিফলিত হয়, যা ওয়েল্ডিং সীমের ট্র্যাকিংকে সহজ এবং সহজ করে তোলে এবং ঢালাই পর্যবেক্ষণের জন্য অপারেটরের শ্রমের তীব্রতা হ্রাস করে।
  9. স্ব-উন্নত তেলের চাপ এবং সিএনসি সিস্টেম, ঢালাই মেরুকে বৃত্তাকার এবং বিকৃতিকে ছোট করে তোলে।
  10. দুটি সীম পোলের জন্য, যখন প্রথম সীম ঢালাই শেষ হবে, নীচের রোলারটি উঠবে এবং দ্বিতীয় সীম ঢালাই শুরু করতে মেরুটিকে অন্য সীমের অবস্থানে ঘোরাতে হবে।
  11. সামনের অবস্থানে লোড এবং আনলোড করা হচ্ছে

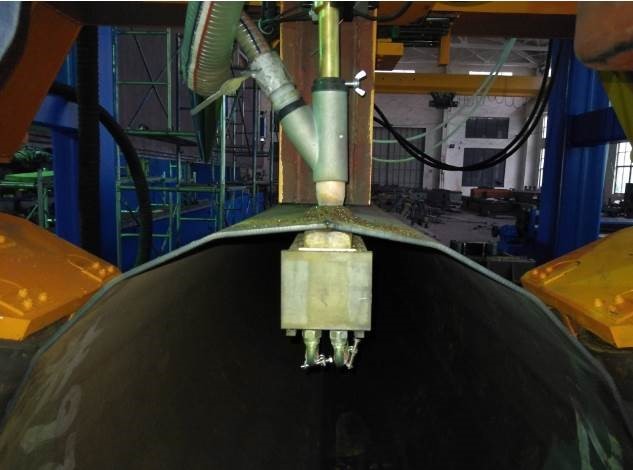

  12. ভিতরের তামা ব্লক, যা ব্যাপকভাবে অনুপ্রবেশ হার উন্নত করে, যা 85% এর বেশি পৌঁছতে পারে।কপার ব্লকে শীতল জল রয়েছে
  13. অপারেটর: 1 জন।
  14. ঐচ্ছিক আইটেম: 12 মিমি-এর বেশি প্লেটের পুরুত্বের জন্য, ডবল আর্ক এবং ডাবল তার (বা ডাবল ইলেকট্রিক এবং তিন তার) নিমজ্জিত আর্ক ওয়েল্ডিং, DC + AC, DC ওয়েল্ডিং উচ্চ কারেন্ট এবং কম ভোল্টেজ গ্রহণ করে, DC আর্ক বড় অনুপ্রবেশ গ্রহণ করে, AC তুলনামূলকভাবে গ্রহণ করে ছোট কারেন্ট এবং উচ্চ আর্ক ভোল্টেজ, ফিউশন প্রস্থ বাড়ায় এবং সুন্দর জোড় গঠন লাভ করে।ঢালাই গতি দ্বিগুণ করুন, ঢালাই কর্মক্ষমতা উন্নত করুন এবং শক্তি খরচ হ্রাস করুন।
  15. ঐচ্ছিক আইটেম: নেটওয়ার্ক উৎপাদন ডেটা সিস্টেম

ফাংশন 1: এটি উত্পাদন পরিচালনার কর্মীদের উত্পাদন ডেটা সরবরাহ করতে পারে: সময়মতো শক্তি, ঢালাই সময়, ঢালাই না করার সময়, উত্পাদন পরিমাণ ইত্যাদি

ফাংশন 2: সর্বোত্তম এবং সর্বশেষ সফ্টওয়্যার এবং অভিজ্ঞতার ডেটা পেতে সময়মত সফ্টওয়্যার আপডেট করুন, যা গ্রাহকদের দূরবর্তী ত্রুটি নির্ণয় এবং দূরবর্তী প্যারামিটার সমন্বয়ে সহায়তা করতে পারে।গ্রাহকদের দ্রুত উৎপাদন পুনরায় শুরু করা সুবিধাজনক।



মেশিনটি নিম্নলিখিত অংশ নিয়ে গঠিত:

  1. সার্ভো চালিত ভি-টাইপ ওয়ার্কটেবল (ডলি)
  2. V টেবিলের জন্য সামনে এবং পিছনের রেল
  3. প্রধান গ্যান্ট্রি ফ্রেম
  4. ভি-টাইপ ওয়ার্কটেবলের জন্য ড্রাইভ সিস্টেম
  5. হাইড্রোলিক ক্ল্যাম্পিং ইউনিট (ক্ল্যাম্পিং রোলার সহ)
  6. নিমজ্জিত আর্ক ওয়েল্ডিং সিস্টেম, তারের খাওয়ানোর ব্যবস্থা সহ
  7. ফ্লাক্স রিকভারি সিস্টেম
  8. জল কুলিং সিস্টেম সঙ্গে ভিতরের তামার বার
  9. অপারেটিং প্ল্যাটফর্ম
  10. মেরু ঘূর্ণন রোলার, 2 জোড়া
  11. জলব কাঠামো
  12. নিয়ন্ত্রণ ব্যবস্থা



টেকনিক্যাল প্যারামিটার
1 মেরু ব্যাস 300-1200 মিমি
2 কাজের টেবিলের দৈর্ঘ্য 12000 মিমি
3 খুঁটির পুরুত্ব 5~14 মিমি, Q235, Q345
4 ক্ল্যাম্পিং ফুট পরিমাণ 3 ইউনিট।3套
5 তেল পাম্পের মোটর শক্তি 4+4 কিলোওয়াট
6 ভি-টাইপ ওয়ার্কটেবলের জন্য সার্ভো মোটর পাওয়ার (ডলি)-

7KW।

গতি সামঞ্জস্যযোগ্য, এসি সার্ভো

7 উল্লম্ব প্রেসিং স্ট্রোক 1000 মিমি
8 অপারেটিং উচ্চতা মেরুটির নীচের কোণ থেকে মাটির দূরত্ব: 700
9



ঝালাই করার মেশিন

নিমজ্জিত চাপ ঢালাই

স্ট্যান্ডার্ড কনফিগারেশন: একক চাপ একক তার,

ঐচ্ছিক: ডাবল বৈদ্যুতিক তিন তারের নিমজ্জিত আর্ক ওয়েল্ডিং মেশিন

ডিসি নিমজ্জিত আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাই মডেল 1250

ইনপুট পাওয়ার AC380V, তিন-ফেজ, 50Hz

রেট করা ইনপুট ক্ষমতা 80KVA

আউটপুট বর্তমান dc250a ~ dc1250a

রেট লোড সময়কাল 80%

এসি নিমজ্জিত আর্ক ওয়েল্ডিং পাওয়ার সাপ্লাই মডেল 1000A

রেট ইনপুট ক্ষমতা: 125kva

ইনপুট পাওয়ার AC380V, একক ফেজ, 50Hz

ভোল্টেজ আউটপুট পরিসীমা: 30 ~ 44V

আউটপুট বর্তমান ac250a ~ ac1250a, রেট লোডের সময়কাল 60%

ডাবল বৈদ্যুতিক তিন তারের ওয়েল্ডার ব্র্যান্ড: Kaiyuan

10 ঢালাই তারের ব্যাস

2.5 ~ 5 মিমি

ঢালাই তারের ব্যাস ডাবল পাওয়ার থ্রি তারের বেধ সাপেক্ষে: একক তার: 4.0, ডাবল তার: 2x1.6

11 ঢালাই গতি

0.3~1.5মি/মিনিট

0.3 ~ 1.5m/মিনিট স্টেপলেস অ্যাডজাস্টেবল

দ্রষ্টব্য: বিভিন্ন বেধ, বিভিন্ন গতি)

12 ঢালাই দিক বড় প্রান্ত থেকে ছোট প্রান্ত পর্যন্ত ঢালাই
13 ঢালাই অনুপ্রবেশ হার 80~90%
14 বৈদ্যুতিক উপাদান স্নাইডার (ফরাসি ব্র্যান্ড)
15 সিএনসি সিস্টেম পিএলসি সিমেন্স (জার্মানি ব্র্যান্ড)
16 হাইড্রোলিক পাম্পের প্রধান মোটরের ব্র্যান্ড WNM
17 ভি-টাইপ ওয়ার্কটেবল (ডলি) মোটর সার্ভো মোটর, সিমেন্স (জার্মানি ব্র্যান্ড)
18 ওয়েল্ডিং মেশিন ব্র্যান্ড আইটেম 9 হিসাবে
19 ওজন 22 টন
20 মাত্রা

31000x5500x5100 মিমি

(LXWXH)
